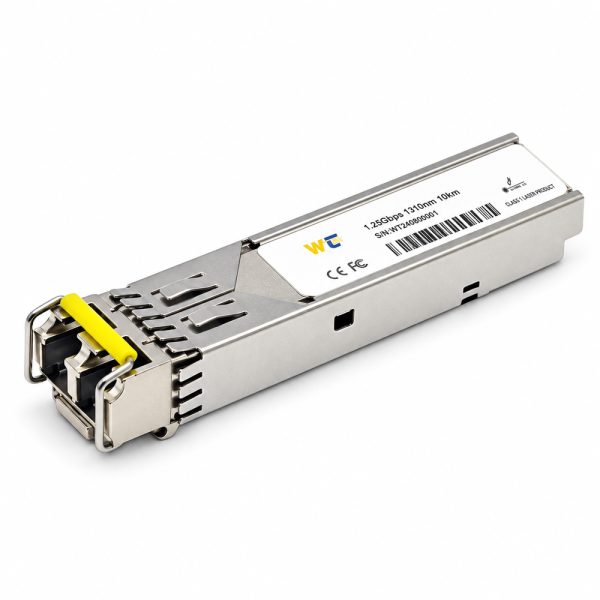

Module quang SFP Wintop WT-CFP-134/43

Wintop WT-CFP-134/43 là bộ thu phát quang Compact SFP (CSFP) hai kênh BiDi, hỗ trợ tốc độ 1,25Gbps trên mỗi kênh và truyền đến 20km bằng sợi single-mode 9/125µm. Thiết bị dùng cặp bước sóng 1310/1490nm, đầu nối LC/UPC, nguồn 3,3V. Cấu trúc hai kênh độc lập giúp tăng mật độ kết nối khi switch hoặc bo mạch chủ hỗ trợ chuẩn CSFP.

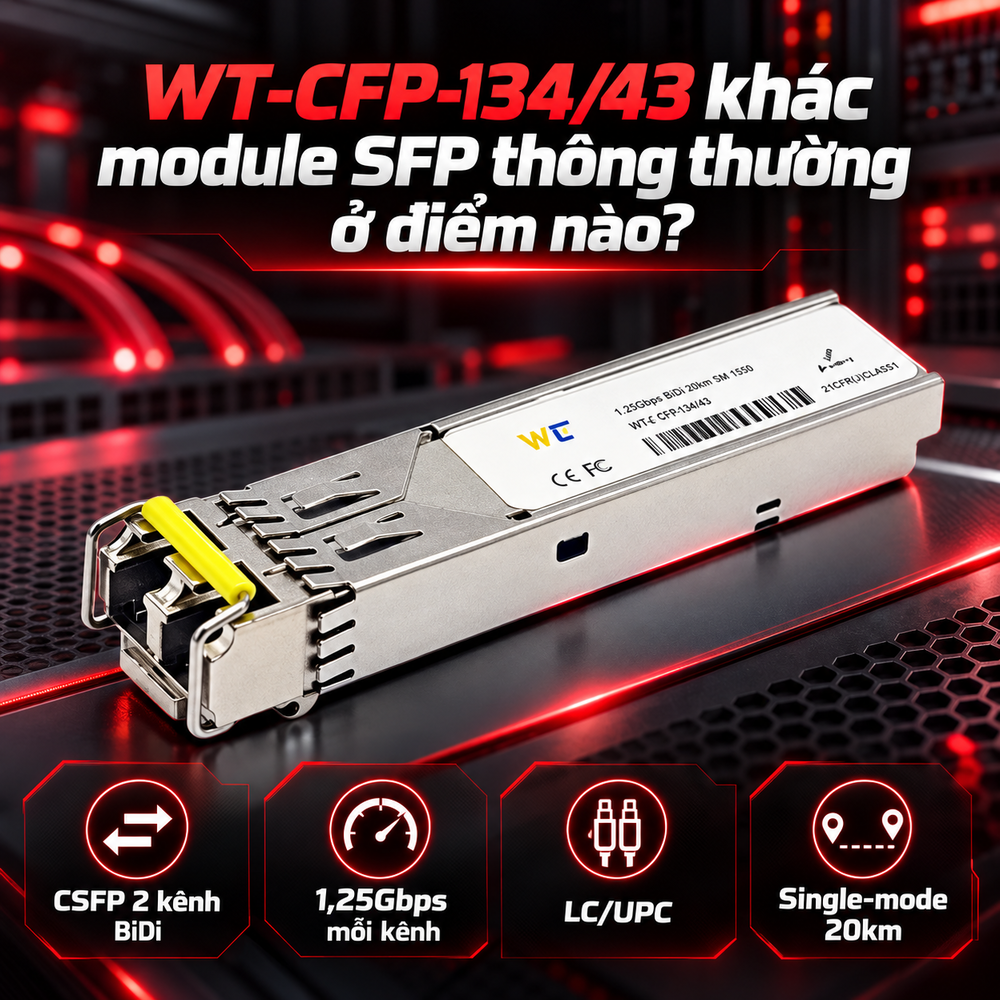

1. WT-CFP-134/43 khác module SFP thông thường ở điểm nào?

Hai kênh BiDi trong một thân CSFP

Theo tài liệu Wintop, sản phẩm tuân thủ CSFP MSA Option 2, tích hợp hai bộ thu phát hai chiều trong một thân module nhỏ gọn. Mỗi kênh có thể truyền và nhận đồng thời qua một sợi quang nhờ ghép bước sóng. Hai ổ LC phía trước phục vụ hai liên kết BiDi độc lập; không nên hiểu đây là cặp phát và thu của một liên kết sợi kép thông thường. Điểm đáng chú ý là CSFP có thể tăng số đường quang trên cùng diện tích mặt trước của thiết bị. Tuy nhiên, lợi ích này chỉ đạt được khi cổng thiết bị chủ hỗ trợ hai kênh CSFP. Một khe SFP thông thường có cùng hình dạng cơ khí không nhất thiết khai thác được cả hai kênh. Xác minh từng cổng hỗ trợ hai kênh đồng thời.

Ghép đúng chiều bước sóng 1310nm và 1490nm

Biến thể 134 sử dụng laser FP phát tại 1310nm và nhận tại 1490nm. Biến thể đối ứng 143 sử dụng laser DFB phát 1490nm và nhận 1310nm. Hai đầu tuyến cần được ghép đúng chiều Tx/Rx; không thể dùng hai đầu có cùng bước sóng phát để thay thế trực tiếp một cặp đối ứng.

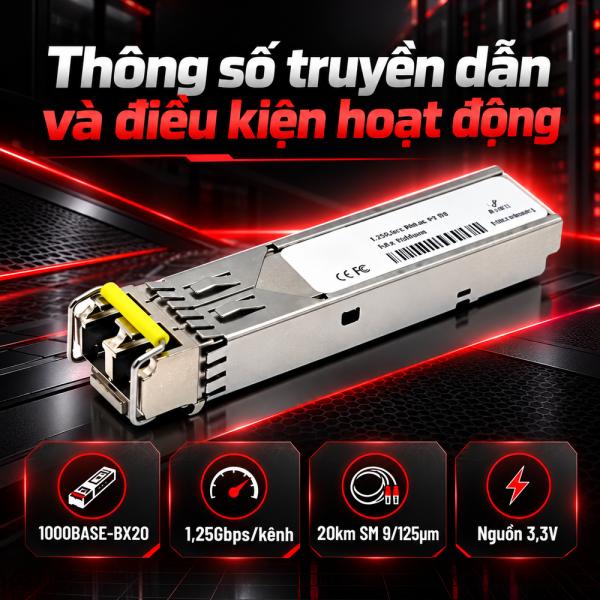

2. Thông số truyền dẫn và điều kiện hoạt động

Chuẩn 1000BASE-BX20, tốc độ 1,25Gbps

Wintop công bố tốc độ tín hiệu điển hình 1250Mbps, đáp ứng 1000BASE-BX20 theo IEEE 802.3ah. Đây là tốc độ tín hiệu của liên kết Gigabit Ethernet, không phải cam kết thông lượng ứng dụng luôn đạt 1,25Gbps. Dữ liệu thực tế còn chịu ảnh hưởng của giao thức, thiết bị và tải mạng. Module hoạt động trên sợi single-mode 9/125µm với phạm vi thiết kế đến 20km. Cần tính suy hao tuyến gồm cáp, mối hàn, dây nhảy và các đầu nối; chiều dài nhỏ hơn 20km chưa đủ để bảo đảm liên kết sẽ hoạt động.

Công suất phát, độ nhạy thu và nguồn cấp

Dữ liệu Wintop ghi công suất phát trung bình trong khoảng -9 đến -3dBm, độ nhạy thu -19,5dBm và ngưỡng quá tải -3dBm. Khi nghiệm thu, kỹ thuật viên cần đo công suất nhận tại từng kênh, đối chiếu mức thu với giới hạn cho phép và dự phòng suy hao cho quá trình khai thác. Module lấy nguồn 3,3V từ thiết bị chủ. Vỏ kim loại hỗ trợ hạn chế nhiễu điện từ, còn thiết kế cắm nóng cho phép thao tác với module trên nền tảng tương thích. Việc tháo module vẫn gây gián đoạn những kênh đang hoạt động; không nên coi cắm nóng là duy trì dịch vụ không ngắt quãng. Wintop cung cấp tùy chọn nhiệt độ thương mại 0–70°C và công nghiệp -40 đến +85°C. Người mua cần xác nhận đúng phiên bản trước khi lắp trong tủ kỹ thuật nóng hoặc môi trường có nhiệt độ thấp.

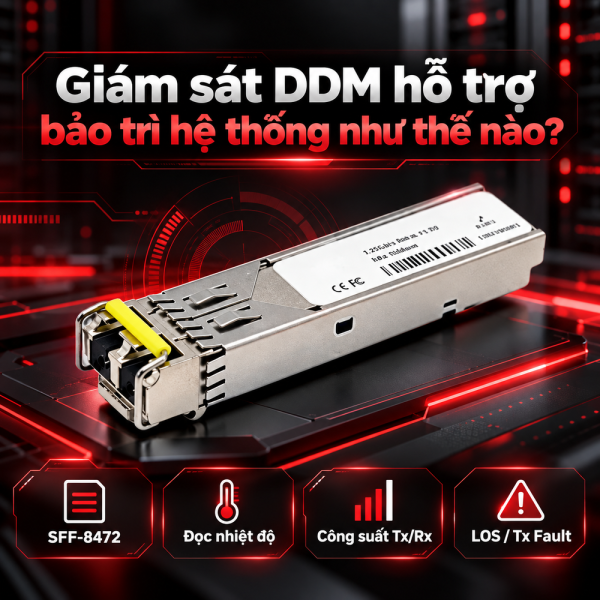

3. Giám sát DDM hỗ trợ bảo trì hệ thống như thế nào?

WT-CFP-134/43 hỗ trợ chức năng Digital Diagnostic Monitoring theo SFF-8472 và giao tiếp nối tiếp hai dây. Thông tin chẩn đoán được lưu trong bộ nhớ của module, cho phép thiết bị chủ tương thích đọc dữ liệu phục vụ vận hành và kiểm tra tình trạng quang. Các chỉ số có thể được khai thác gồm nhiệt độ, điện áp, dòng phân cực laser và công suất quang phát, thu tùy khả năng của phần mềm quản trị. Ngoài ra, tín hiệu LOS giúp phát hiện mất tín hiệu quang, còn Tx Fault phản ánh trạng thái lỗi liên quan bộ phát. Hỗ trợ chức năng từ module không đồng nghĩa mọi switch đều hiển thị đầy đủ các chỉ số.

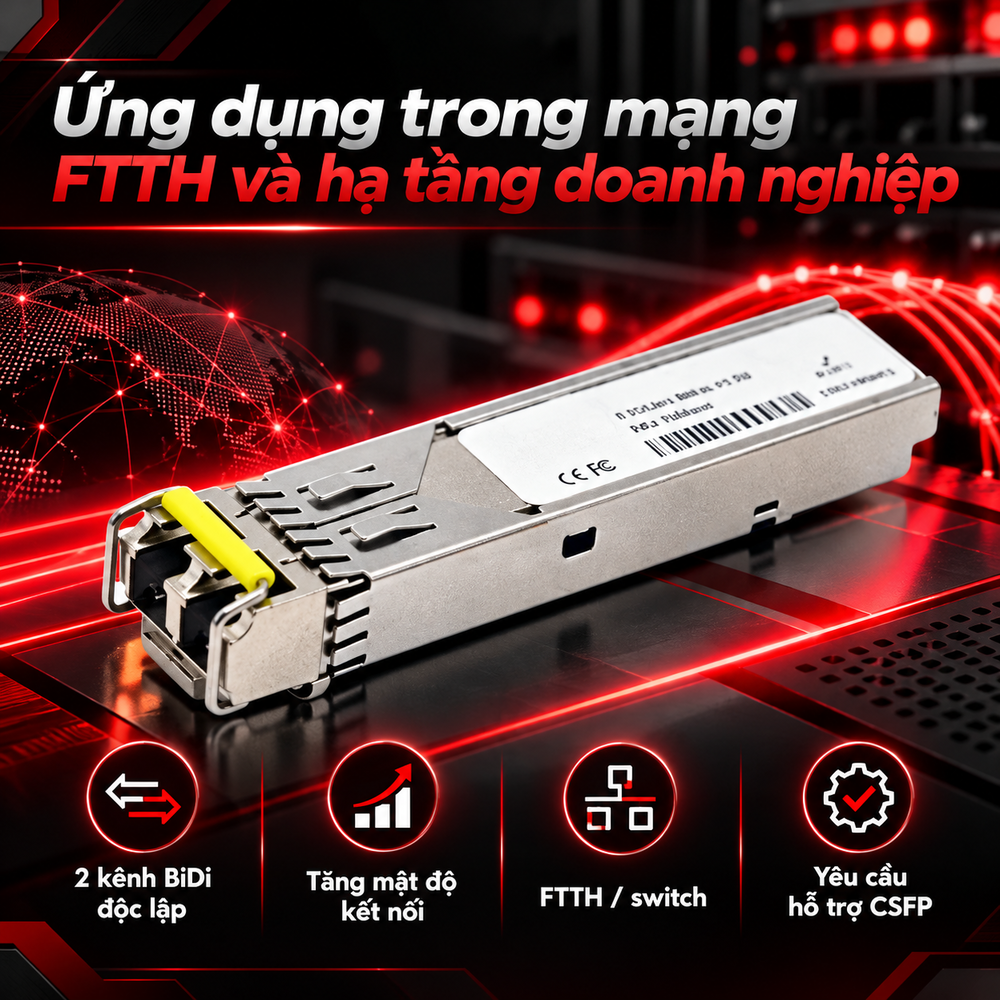

4. Ứng dụng trong mạng FTTH và hạ tầng doanh nghiệp

Nhờ hỗ trợ hai kênh BiDi, module phù hợp các thiết bị truy cập quang có mật độ cổng cao, tuyến FTTH điểm tới điểm và kết nối switch tới switch khi phần cứng hỗ trợ CSFP Option 2. Một sợi cho mỗi liên kết giúp tận dụng lõi quang hiện có và giảm nhu cầu sử dụng hai lõi cho đường truyền hai chiều. Với các thiết bị chỉ có khe SFP tiêu chuẩn, kỹ thuật viên nên chọn Module Quang SFP theo giao thức, bước sóng, số kênh và khả năng tương thích. Không nên suy đoán rằng dùng CSFP hai kênh sẽ tự động tạo ra hai cổng trên thiết bị không hỗ trợ chuẩn này.

5. Lưu ý lựa chọn, lắp đặt và báo giá

Trước khi đặt hàng, xác nhận mã WT-CFP-134/43, phiên bản bước sóng đối ứng, đầu LC/UPC, sợi single-mode và nhiệt độ phù hợp. Đồng thời kiểm tra model switch, phiên bản phần mềm và tài liệu hỗ trợ CSFP MSA Option 2. Tài liệu sản phẩm có cách ghi tên WT-CFP và WT-CSFP; nên đối chiếu nhãn hàng thực tế để tránh nhầm mã hoặc biến thể. Khi thi công, vệ sinh đầu LC, kiểm tra chiều phát nhận từng kênh và đo công suất quang trước khi đưa tuyến vào khai thác. Ghi lại trạng thái cổng, suy hao, lỗi truyền dữ liệu và số kênh hoạt động để thuận tiện bảo trì. Wintop WT-CFP-134/43 phù hợp đường quang Gigabit BiDi đến 20km trên thiết bị hỗ trợ CSFP hai kênh. HulaTech hỗ trợ đối chiếu cổng thiết bị, bước sóng, yêu cầu tuyến và tư vấn báo giá theo cấu hình thực tế.
