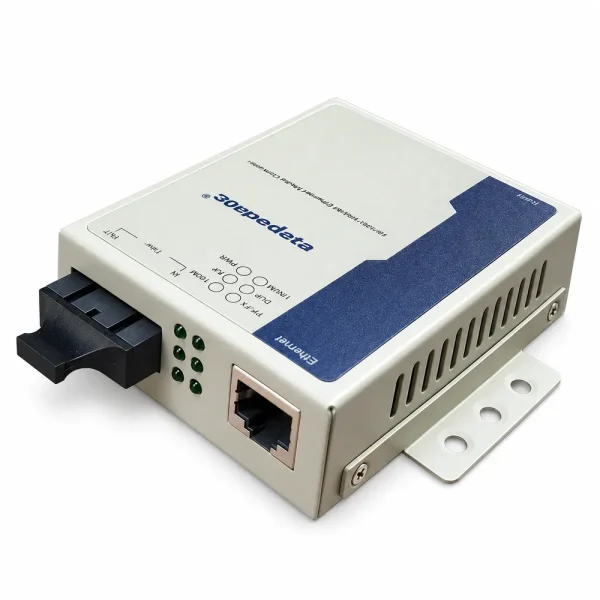

Converter quang 3Onedata Model 3012S/60

3Onedata Model3012-S/60 là bộ chuyển đổi quang điện Gigabit dùng để chuyển tín hiệu Ethernet trên cáp đồng sang đường truyền cáp quang Single Mode hai sợi. Thiết bị có 1 cổng RJ45 10/100/1000Mbps và 1 cổng quang 1000Mbps, khoảng cách truyền quang danh định 60km. Với nguồn 5VDC và Plug-and-Play, Model3012-S/60 phù hợp với các tuyến Gigabit Ethernet cần vượt giới hạn của cáp đồng.

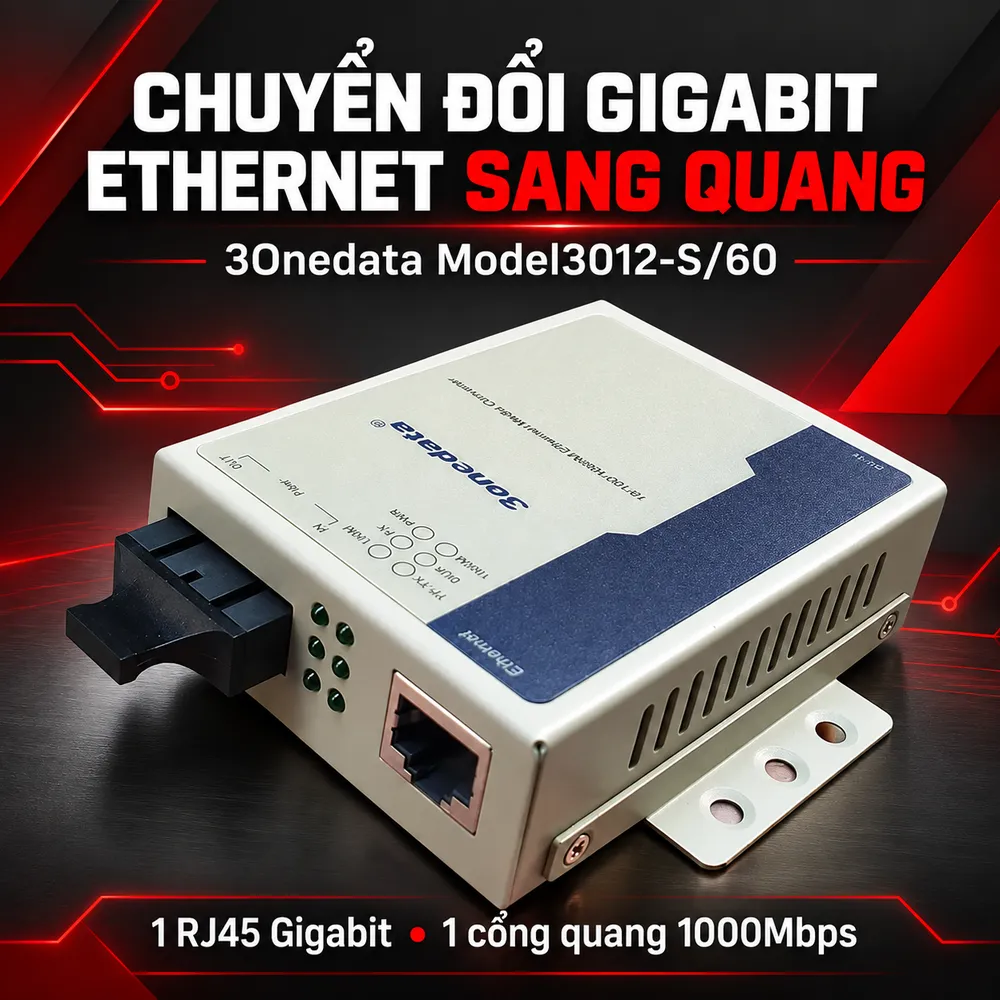

Model3012-S/60 chuyển đổi Gigabit Ethernet sang quang như thế nào?

Model3012-S/60 thuộc dòng MODEL3012 của 3Onedata. Thiết bị thực hiện chuyển đổi giữa 10Base-T, 100Base-TX, 1000Base-T trên cổng RJ45 và tín hiệu quang Gigabit thuộc nhóm 1000Base-SX/LX. Dữ liệu từ switch, router, máy tính, camera IP hoặc thiết bị mạng đi vào cổng RJ45 sẽ được chuyển sang tín hiệu quang để truyền trên sợi quang, sau đó được converter ở đầu đối diện chuyển lại thành Ethernet. Cổng đồng hỗ trợ Auto-Negotiation 10/100/1000Mbps, Auto MDI/MDI-X và Full/Half Duplex. Người dùng có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn converter theo tốc độ, loại sợi và khoảng cách thực tế.

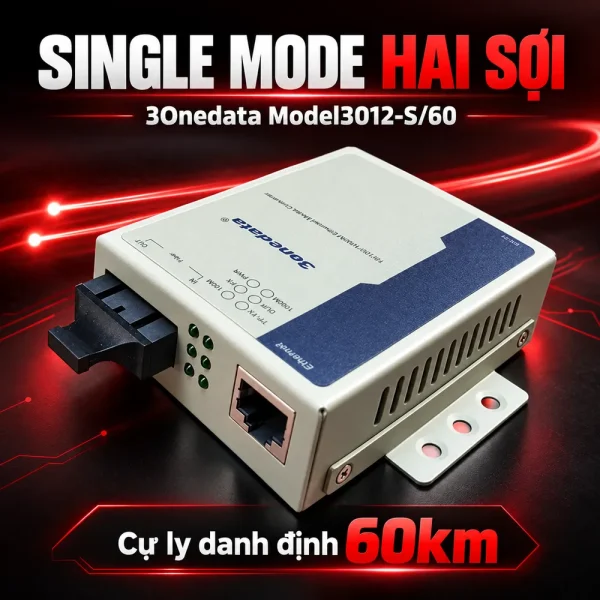

Truyền Gigabit qua cáp quang Single Mode đến 60km

Mã đặt hàng Model3012-S/60 được 3Onedata liệt kê là phiên bản Single Mode, khoảng cách 60km, nguồn 5VDC. Chữ “S” trong dòng đặt hàng này dùng cho phiên bản Single Mode hai sợi; các biến thể “SS” là Single Mode một sợi. Vì vậy, khi triển khai Model3012-S/60 cần chuẩn bị hai lõi quang cho một liên kết truyền và nhận. Dòng MODEL3012 hỗ trợ đầu nối SC, ST hoặc FC tùy cấu hình. Với hệ thống sử dụng đầu SC, mỗi đầu converter cần đấu đúng hai sợi TX/RX với thiết bị ở phía đối diện. Nếu link quang không lên, cần kiểm tra TX/RX, đầu nối và suy hao tuyến. Khoảng cách 60km là mức danh định của đúng biến thể S/60. Khoảng cách hoạt động thực tế còn phụ thuộc suy hao sợi, số mối hàn, đầu nối, dây nhảy và ngân sách công suất quang của thiết bị.

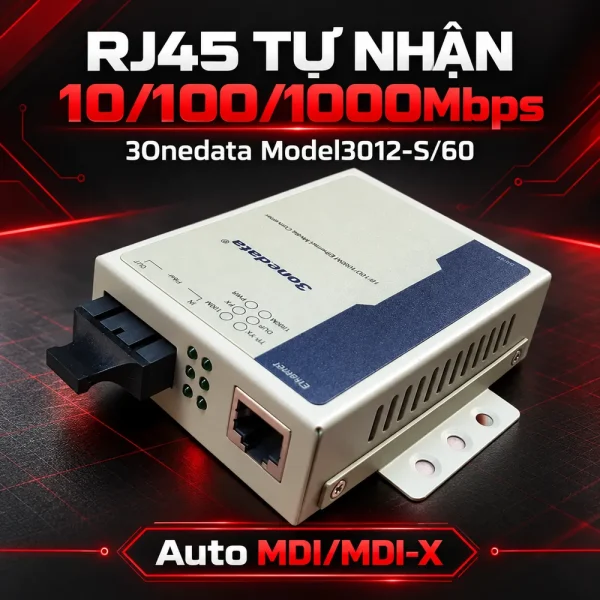

Cổng RJ45 10/100/1000Mbps và khả năng tự động thích ứng

Phía Ethernet của Model3012-S/60 sử dụng cổng RJ45 hỗ trợ ba mức tốc độ 10, 100 và 1000Mbps. Theo datasheet, cổng này có chức năng tự động đàm phán và MDI/MDI-X tự động, giúp đơn giản hóa quá trình kết nối với switch hoặc thiết bị đầu cuối. Khoảng cách Ethernet trên cáp đồng nên giới hạn trong phạm vi tiêu chuẩn khoảng 100m với cáp Cat5e hoặc cao hơn đáp ứng yêu cầu Gigabit. Converter không làm tăng giới hạn đoạn cáp đồng; phần đường truyền dài được thay bằng cáp quang. Thiết bị hỗ trợ truyền điểm tới điểm và Full/Half Duplex. Nên bảo đảm hai đầu Ethernet đàm phán đúng tốc độ và duplex để hạn chế lỗi truyền.

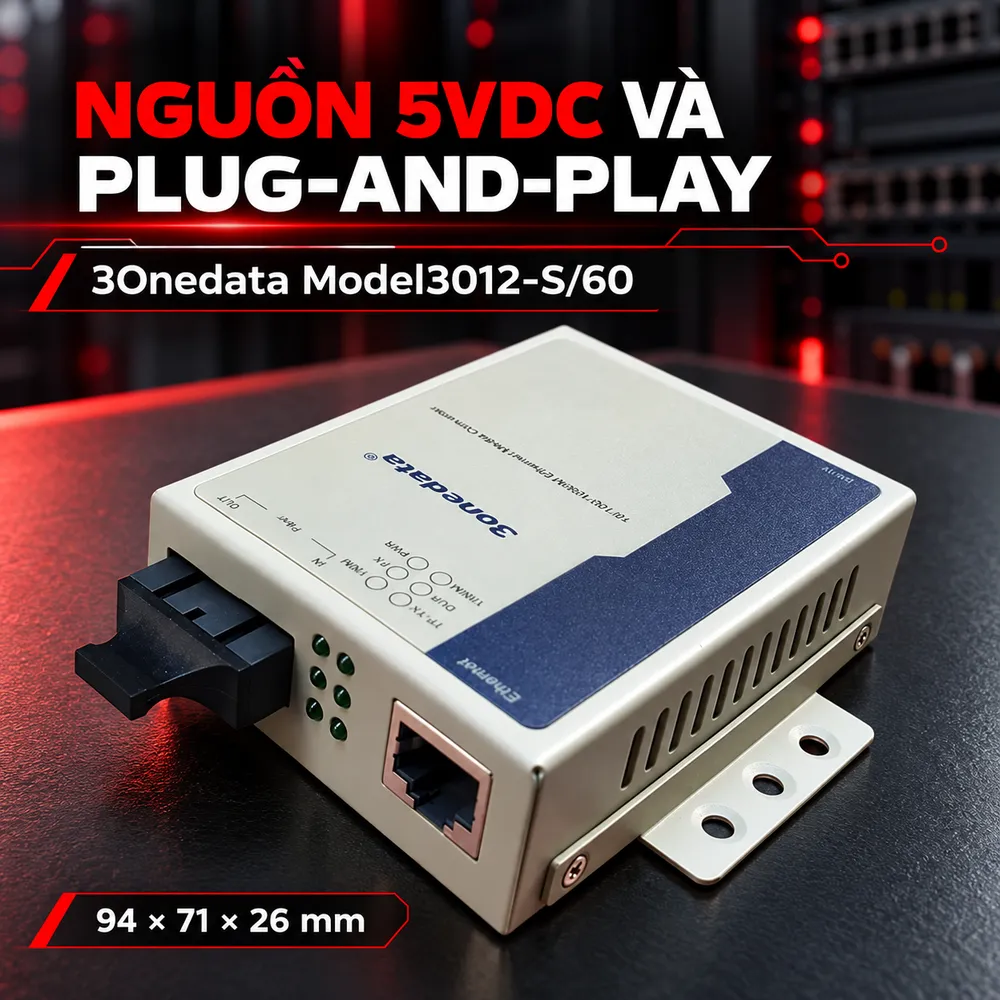

Nguồn 5VDC, vỏ kim loại và thiết kế Plug-and-Play

Theo datasheet của dòng MODEL3012 có mã S/60, phiên bản nguồn ngoài sử dụng adapter 5VDC và mức tiêu thụ khoảng 4W. Thiết bị có vỏ kim loại, màu trắng, kích thước khoảng 94 × 71 × 26mm và trọng lượng khoảng 230g. Cơ chế Plug-and-Play giúp Model3012-S/60 không yêu cầu phần mềm quản lý riêng. Sau khi kết nối cáp đồng, hai sợi quang và nguồn, converter thực hiện chuyển đổi tín hiệu tự động. Các đèn LED trên thiết bị hỗ trợ theo dõi nguồn, trạng thái liên kết quang, liên kết Ethernet, tốc độ và chế độ duplex. Model3012-S/60 là media converter không quản lý. Thiết bị không thay thế switch managed khi hệ thống cần VLAN, STP, QoS, SNMP hoặc các tính năng dự phòng mạng chuyên sâu.

Điều kiện hoạt động và khả năng lắp đặt

Tài liệu dòng MODEL3012 cũ có mã đặt hàng Model3012-S/60 công bố nhiệt độ hoạt động từ -10°C đến 65°C, nhiệt độ lưu trữ từ -20°C đến 70°C và độ ẩm từ 5% đến 95% không ngưng tụ. Thiết bị đạt các chứng nhận FCC, CE và RoHS theo datasheet. Phiên bản dùng nguồn ngoài có thể được bố trí độc lập và tài liệu cũng nêu khả năng lắp trong khung rack 2U 19 inch 14 khe tương thích. Khi lắp tại nhà máy, khu vực bụi hoặc ngoài trời cần sử dụng tủ kỹ thuật phù hợp. Nguồn 5VDC cũng nên được bố trí ổn định và có bảo vệ nguồn nếu môi trường điện có nhiều xung nhiễu.

Ứng dụng và lưu ý khi chọn 3Onedata Model3012-S/60

Model3012-S/60 phù hợp cho liên kết mạng giữa hai tòa nhà, nhà xưởng, kho hàng, camera IP, mạng campus và các tuyến Gigabit Ethernet có khoảng cách vài chục kilomet. Sợi quang Single Mode giúp cách ly điện và hạn chế nhiễu điện từ trên tuyến. Thiết bị phù hợp khi cần giữ hạ tầng Ethernet hiện có nhưng thay đoạn truyền dẫn dài bằng quang để giảm suy hao và tăng cách ly điện. Trước khi đặt hàng, cần xác nhận đúng mã Model3012-S/60, loại đầu nối SC/ST/FC, số lượng hai sợi quang và thông số quang của thiết bị đối diện. Không nên nhầm với Model3012-SS/60 vì đây là biến thể Single Mode một sợi, có cấu hình truyền nhận khác. Khi nghiệm thu tuyến 60km, nên đo suy hao thực tế bằng thiết bị đo quang và kiểm tra trạng thái Link ở cả hai đầu. Nếu tuyến có nhiều mối hàn, ODF hoặc adapter, tổng suy hao cần nằm trong ngân sách quang của converter. 3Onedata Model3012-S/60 là bộ chuyển đổi Gigabit Ethernet sang quang Single Mode hai sợi, hỗ trợ RJ45 10/100/1000Mbps, cổng quang 1000Mbps và khoảng cách 60km. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để lựa chọn đúng đầu nối, loại cáp và phương án triển khai cho tuyến mạng thực tế.
