Converter quang RS485/422 – 3Onedata Model OCTOPUS3000

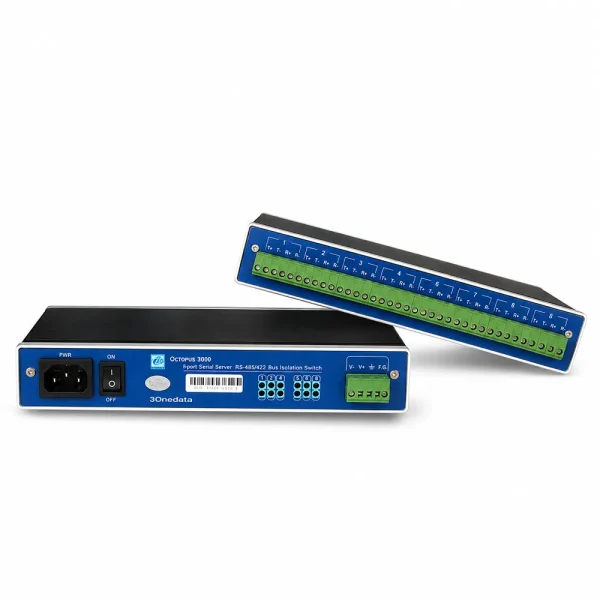

3Onedata OCTOPUS3000 là bộ tập trung và chuyển đổi tín hiệu Serial dùng để tổ chức mạng RS-485/RS-422 theo cấu trúc hình sao. Thiết bị có 1 cổng upstream có thể chọn RS-232, RS-485 hoặc RS-422 và 8 cổng downstream RS-485/RS-422. OCTOPUS3000 hỗ trợ tốc độ 300–115200bps, cách ly quang điện 3000V, chống xung 600W và ESD 15kV, phù hợp với hệ thống truyền thông công nghiệp cần chia nhiều nhánh và tăng khả năng bảo vệ thiết bị đầu cuối khi vận hành.

OCTOPUS3000 tổ chức mạng RS-485/422 theo cấu trúc hình sao

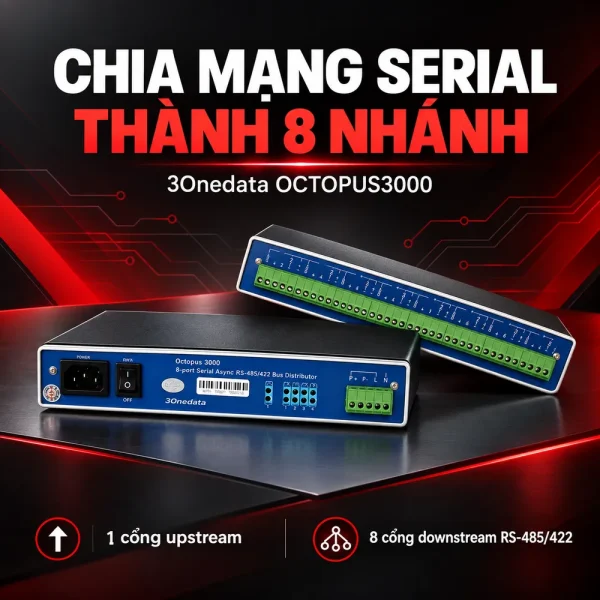

Trong mạng RS-485, nhiều thiết bị thường dùng chung một bus. Khi tuyến dài, số lượng nút lớn hoặc có nhiều nhánh, việc kiểm soát tín hiệu và khoanh vùng sự cố trở nên phức tạp. OCTOPUS3000 dùng một cổng upstream kết nối thiết bị chủ và tám cổng downstream để chia mạng thành các nhánh riêng. Cổng upstream dùng terminal block 5 chân và có thể cấu hình RS-232, RS-485 hoặc RS-422. Tám cổng downstream cũng dùng terminal block 5 chân nhưng dành cho RS-485/422. Người dùng có thể tham khảo danh mục Converter quang tại HulaTech khi cần chuyển tín hiệu Serial hoặc Ethernet sang cáp quang để mở rộng khoảng cách và cách ly điện giữa các khu vực.

Hỗ trợ RS-232, RS-485, RS-422 và tốc độ đến 115200bps

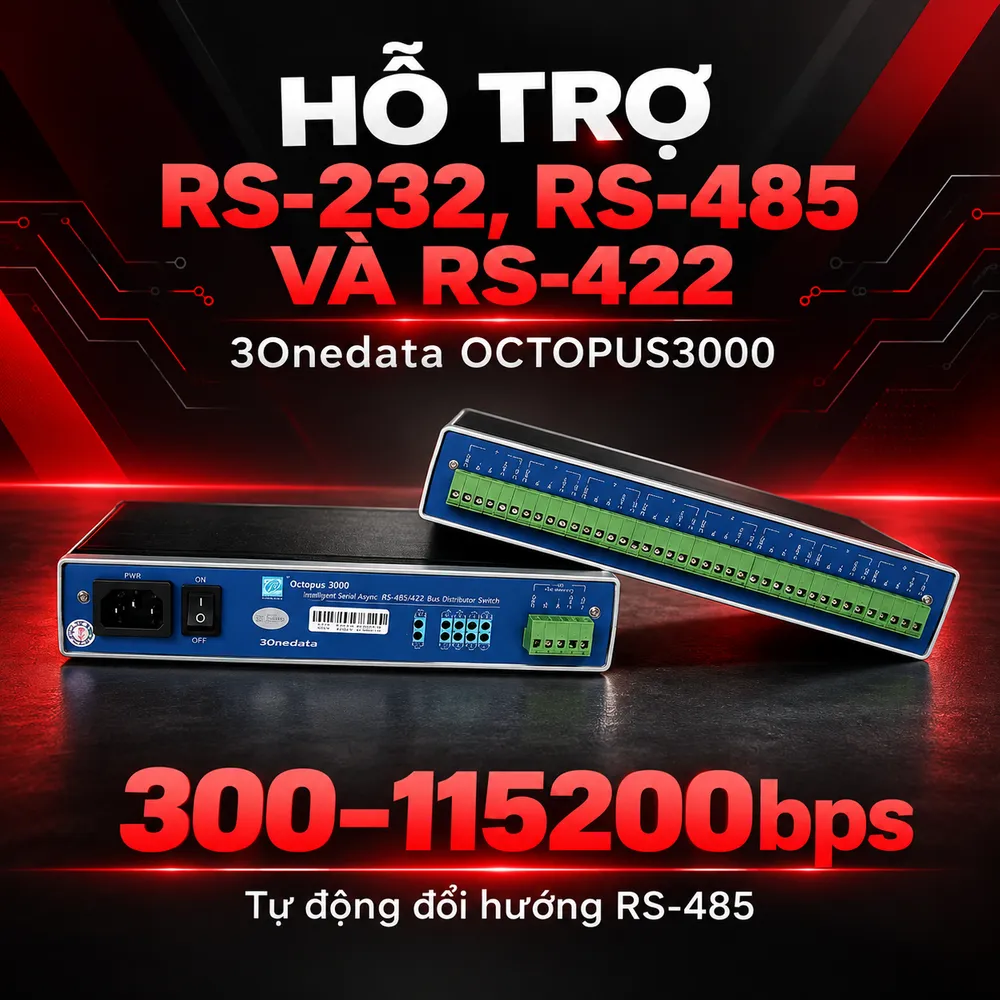

OCTOPUS3000 tương thích EIA RS-232C, RS-485 và RS-422. Với RS-232, tín hiệu gồm TX, RX và GND. RS-485 sử dụng D+, D- và GND; RS-422 sử dụng T+, T-, R+, R- và GND. Thiết bị hỗ trợ truyền không đồng bộ, RS-485 hai dây half-duplex và RS-422 bốn dây full-duplex. Tốc độ Baud từ 300 đến 115200bps. Cơ chế tự động phát hiện tốc độ và tự động đổi hướng dữ liệu giúp giảm yêu cầu điều khiển luồng thủ công khi dùng RS-485. Tài liệu cũ của 3Onedata nêu khoảng cách RS-485/422 khoảng 1,8km tại 9600bps và RS-232 khoảng 15m. Một số nguồn thương mại ghi 3000m tại 9600bps, nhưng thông số này không thống nhất; khi thiết kế nên dùng datasheet đúng phiên bản làm căn cứ.

Cách ly quang điện 3000V và bảo vệ từng nhánh truyền

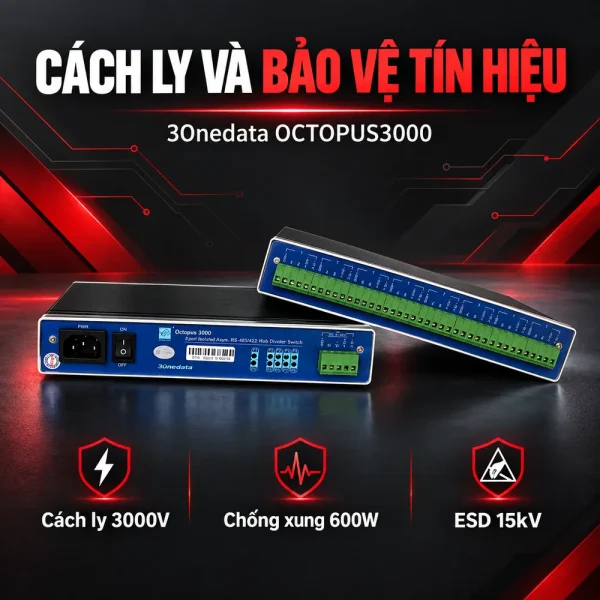

OCTOPUS3000 cung cấp cách ly quang điện 3000V trên các cổng. Cách ly giúp hạn chế ảnh hưởng của chênh lệch điện thế đất và giảm nguy cơ sự cố trên một nhánh tác động trực tiếp đến thiết bị ở nhánh khác. Những cơ chế này hữu ích trong nhà máy, trạm điện hoặc khu vực có thiết bị công suất lớn. Tuy nhiên, chúng không thay thế tiếp địa, chống sét lan truyền và bảo vệ nguồn của công trình. Tài liệu sản phẩm nêu khả năng hỗ trợ tải đến 256 nút loopback. Số thiết bị hoạt động ổn định thực tế còn phụ thuộc transceiver, chiều dài cáp, tốc độ Baud, điện trở cuối tuyến và topology. Vì vậy cần tính tải bus theo hệ thống cụ thể thay vì chỉ dựa trên con số danh nghĩa.

Nguồn 220VAC, công suất 5W và thiết kế dạng để bàn

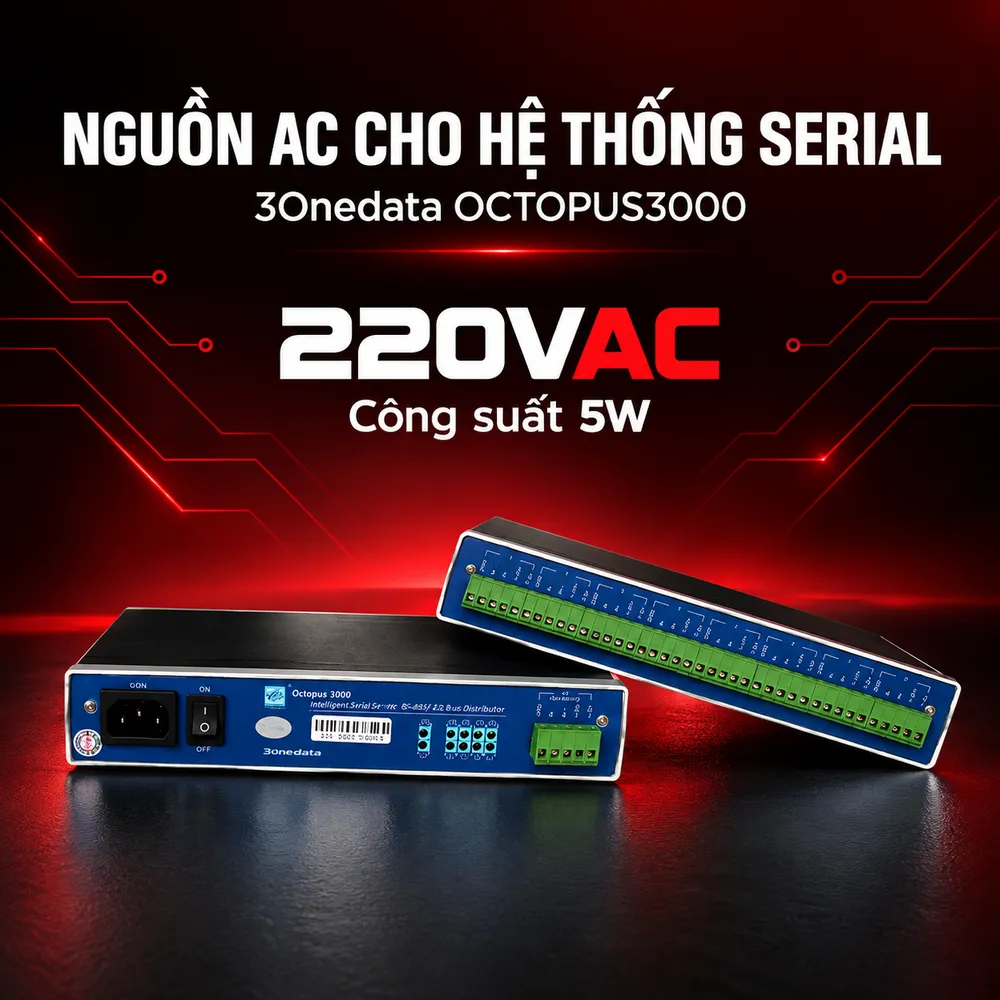

OCTOPUS3000 sử dụng nguồn 220VAC và tiêu thụ khoảng 5W. Thiết bị có vỏ nhựa màu đen, kích thước khoảng 227 × 146 × 43mm và trọng lượng khoảng 1kg, phù hợp bố trí trong phòng điều khiển hoặc tủ kỹ thuật. Nhiệt độ hoạt động được công bố từ -10°C đến 60°C, nhiệt độ lưu trữ từ -40°C đến 85°C và độ ẩm 5% đến 95% không ngưng tụ. Các đèn chỉ báo nguồn, upstream và trạng thái cổng downstream hỗ trợ kiểm tra nhanh. Khi có dữ liệu truyền, đèn tương ứng nhấp nháy, giúp kỹ thuật viên nhận biết nhánh hoạt động hoặc khoanh vùng vị trí cần kiểm tra.

Ứng dụng của OCTOPUS3000 trong hệ thống công nghiệp

OCTOPUS3000 phù hợp với hệ thống thu thập dữ liệu, PLC, SCADA, điều khiển sản xuất, POS, thiết bị đo, điện lực và các mạng RS-485/422 có nhiều nhánh. Trong nhà máy, thiết bị có thể đặt tại tủ trung tâm để chia kết nối từ PLC hoặc máy tính giám sát đến nhiều khu vực sản xuất. Cấu trúc hình sao giúp bảo trì thuận tiện hơn một bus kéo dài liên tục. Khi một nhánh gặp lỗi cáp hoặc thiết bị đầu cuối, kỹ thuật viên có thể kiểm tra riêng nhánh đó. OCTOPUS3000 không phải switch Ethernet và không chuyển dữ liệu sang IP. Thiết bị làm việc ở giao tiếp Serial, vì vậy các thiết bị hai đầu vẫn phải dùng giao thức ứng dụng và thông số truyền phù hợp.

Lưu ý khi lựa chọn và triển khai OCTOPUS3000

Trước khi lắp đặt, cần xác định cổng upstream dùng RS-232, RS-485 hay RS-422 và từng nhánh downstream dùng RS-485 hai dây hay RS-422 bốn dây. Cần kiểm tra Baud Rate, cực tính, điện trở cuối tuyến, loại cáp và sơ đồ chân terminal block. Với tuyến RS-485 dài, nên sử dụng cáp xoắn đôi có trở kháng phù hợp, hạn chế nhánh rẽ không cần thiết và bố trí điện trở kết thúc đúng vị trí. Sau khi lắp, nên thử truyền dữ liệu từng nhánh ở tốc độ vận hành thực tế trước khi đưa toàn hệ thống vào khai thác. 3Onedata OCTOPUS3000 là hub Serial với 1 cổng upstream và 8 cổng downstream, hỗ trợ RS-232/485/422, tốc độ 300–115200bps, cách ly 3000V, chống xung 600W và ESD 15kV. Thiết bị phù hợp với hệ thống cần phân chia bus RS-485/422 thành nhiều nhánh để dễ quản lý và bảo trì. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để lựa chọn phương án theo số lượng thiết bị, chiều dài tuyến và giao thức truyền thực tế.
