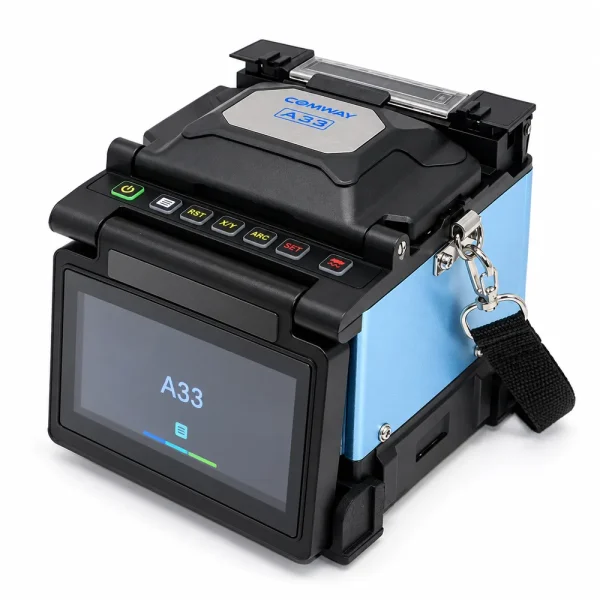

Máy hàn cáp quang COMWAY A33

Máy hàn cáp quang COMWAY A33 là thiết bị hàn sợi quang đơn của COMWAY Technology, sử dụng công nghệ căn chỉnh lõi PAS (Profile Alignment System). Máy hàn nhanh 5 giây với chương trình SM Fast, gia nhiệt điển hình 15 giây, tích hợp màn hình cảm ứng 4,3 inch và pin 4000mAh.

COMWAY A33 cải tiến gì về căn chỉnh và quan sát sợi?

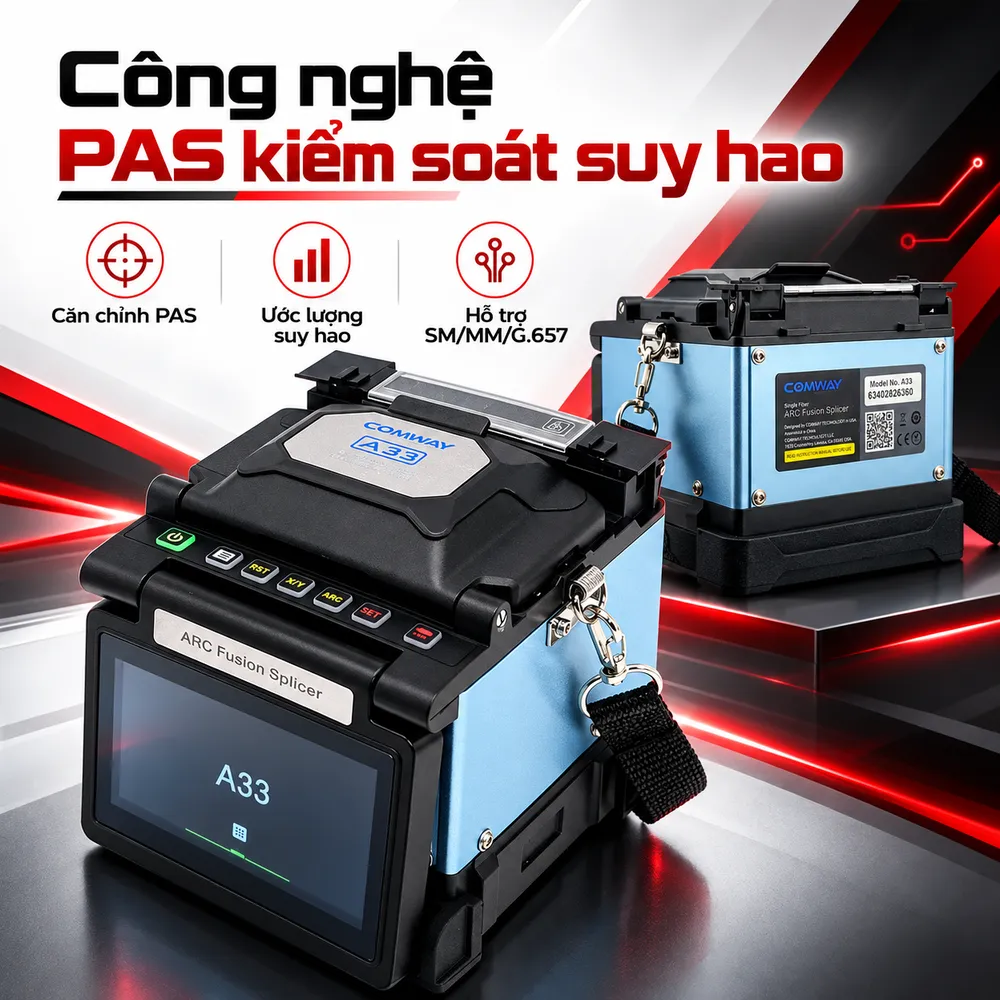

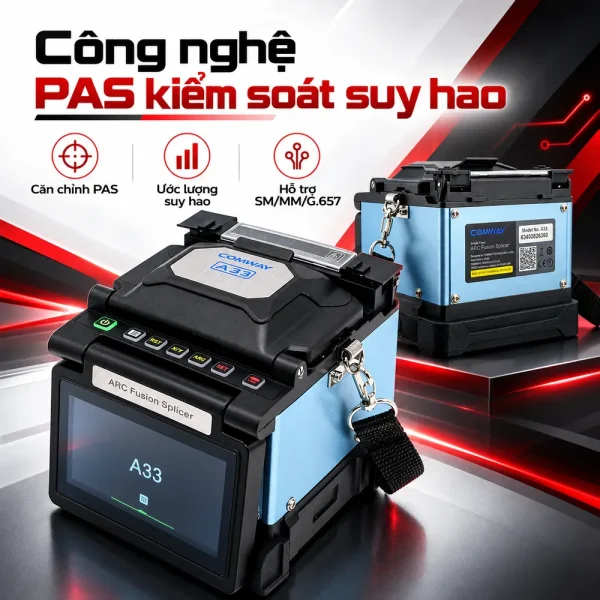

Công nghệ PAS hỗ trợ kiểm soát suy hao mối nối

COMWAY A33 dùng hệ thống PAS phân tích hình ảnh hai đầu sợi, căn chỉnh vị trí lõi trước khi phóng hồ quang. Cơ chế này hỗ trợ hạn chế sai lệch, giảm nguy cơ suy hao tại điểm ghép. Chức năng ước lượng suy hao giúp kỹ thuật viên kiểm tra kết quả ban đầu nhưng không thay thế phép đo nghiệm thu. Máy hỗ trợ Single Mode G.652, Multimode G.651, Dispersion Shifted G.653, NZDS G.655 và sợi ít nhạy uốn G.657. Đường kính lớp vỏ thủy tinh phù hợp từ 80–150 µm, lớp bọc từ 100–3000 µm. Datasheet quy định chiều dài cắt 5–16 mm với lớp bọc 250 µm; loại lớn hơn yêu cầu 16 mm.

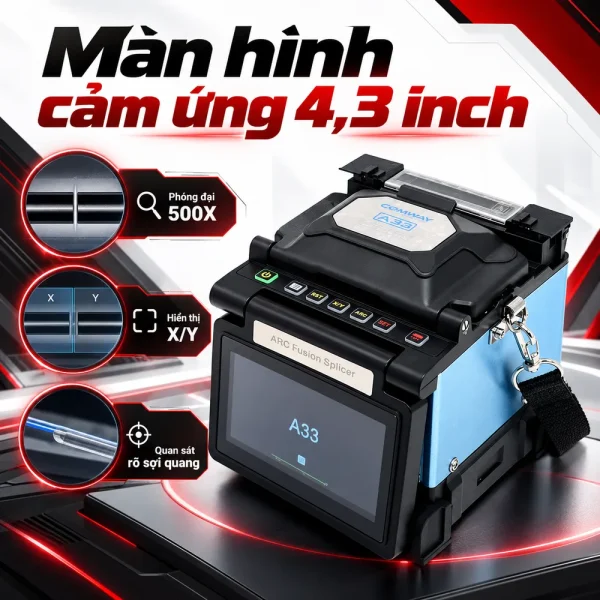

Màn hình 4,3 inch, camera phóng đại 500X

Màn hình màu cảm ứng 4,3 inch hỗ trợ quan sát hình ảnh theo trục X, Y hoặc cả hai trục. Theo datasheet COMWAY A33, độ phóng đại đạt 500X khi xem riêng X hoặc Y, và 300X khi hiển thị đồng thời. Dù vậy, độ phóng đại không bảo đảm chất lượng mối nối nếu đầu sợi bẩn, cắt sai góc hoặc rãnh định vị chưa được vệ sinh.

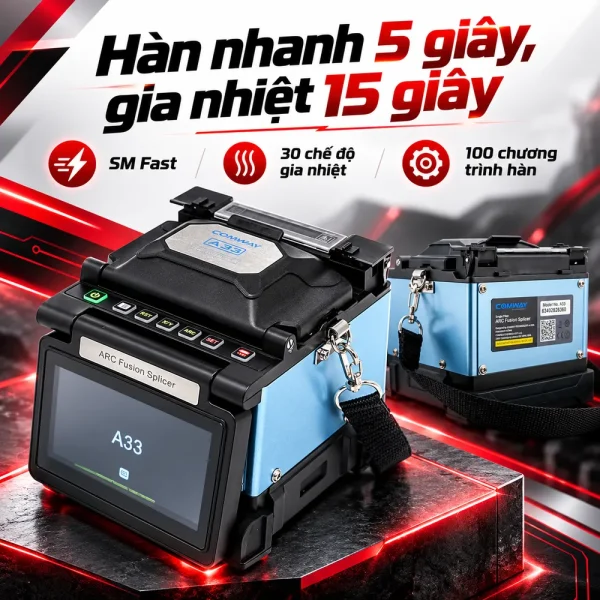

Thời gian hàn 5 giây và suy hao có đáp ứng công trình?

COMWAY công bố thời gian hàn 5 giây trong chế độ SM Fast. Datasheet A33 phiên bản 1.0 ghi khoảng 12 giây với chương trình SM G.652 thông thường. Người dùng không nên áp dụng mức 5 giây cho mọi chương trình. Máy có tối đa 100 chương trình hàn, phù hợp các cấu hình sợi được hỗ trợ. Bộ gia nhiệt tích hợp mất khoảng 15 giây ở điều kiện tham chiếu, có thể điều chỉnh chương trình với tối đa 30 chế độ. Thiết bị hỗ trợ ống co nhiệt dài 10–60 mm. Sau khi gia nhiệt, cần để ống nguội trước khi đặt vào khay nhằm tránh kéo, uốn mối nối. Suy hao điển hình theo hãng đạt 0,02 dB với SM, 0,01 dB với MM, 0,04 dB với DS/NZDS và 0,02 dB với G.657. Suy hao phản xạ trên 60 dB; lực kiểm tra mối hàn khoảng 2N. Các giá trị này là mức thử nghiệm, không phải cam kết cho mọi mối nối thực tế. Trước khi hàn, cần tuốt lớp bọc, vệ sinh sợi, cắt đầu sợi chính xác và chọn chương trình phù hợp. Khi nghiệm thu đường truyền, kỹ thuật viên cần sử dụng máy đo suy hao quang hoặc OTDR theo tiêu chí của dự án.

Pin, bộ nhớ và thiết kế hỗ trợ làm việc hiện trường

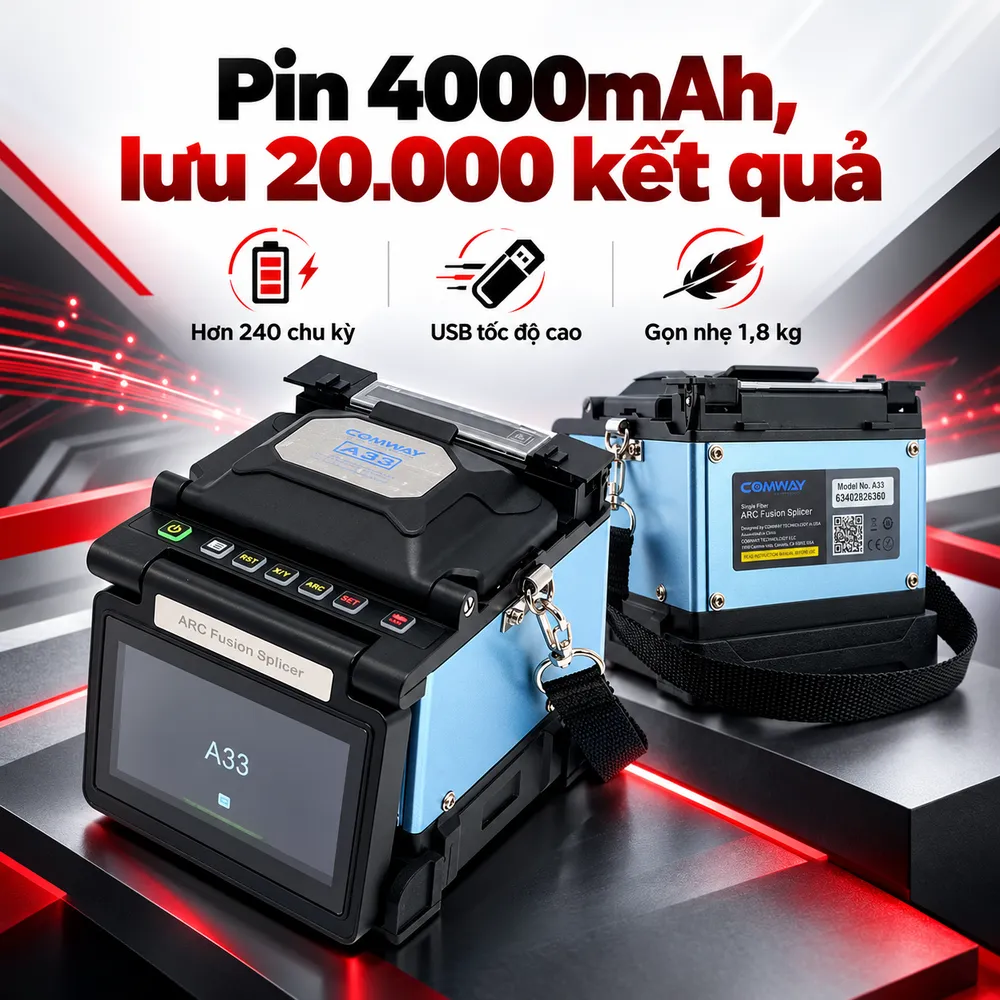

COMWAY A33 trang bị pin 4000mAh, hỗ trợ hơn 240 chu kỳ hàn kết hợp gia nhiệt theo điều kiện hãng công bố. Số chu kỳ thực tế phụ thuộc tình trạng pin, nhiệt độ và chương trình sử dụng. Máy nhận nguồn ngoài qua adapter AC 100–240V, 50/60Hz; nên sử dụng bộ nguồn đúng cấu hình. Kích thước theo datasheet là 136 × 141 × 136 mm; trọng lượng 1,5 kg không pin và 1,8 kg gồm pin. Thiết kế gọn giúp di chuyển giữa các hộp phối quang hoặc vị trí bảo trì. Máy vẫn cần đặt trên bề mặt ổn định, tránh nước và bụi xâm nhập vào khoang hàn. Bộ nhớ lưu tối đa 20.000 kết quả hàn cùng 300 hình ảnh theo cơ chế lưu luân phiên. Cổng USB tốc độ cao hỗ trợ xuất dữ liệu, phục vụ kiểm tra lịch sử công việc. Điện cực có tuổi thọ tham khảo 5000 lần phóng hồ quang và cần bảo dưỡng theo tình trạng sử dụng. Kỹ thuật viên cần kiểm tra điện cực, rãnh chữ V và camera trước ca thi công. Hãng công bố dải nhiệt độ vận hành -10 đến 50°C, độ ẩm 0–95%, độ cao tối đa 5000 m và gió tới 15 m/s. Đây là giới hạn môi trường tham khảo, không đồng nghĩa máy chống ngâm nước.

Ứng dụng và lưu ý khi lựa chọn COMWAY A33

Trong mạng FTTH, máy phục vụ hàn nối tại hộp phối quang, măng xông và tuyến thuê bao. Với LAN quang doanh nghiệp, A33 hỗ trợ nối tuyến giữa tủ mạng, phòng kỹ thuật và nhà xưởng. Máy còn phục vụ triển khai đường trục quang cho camera IP và xử lý sự cố viễn thông. COMWAY giới thiệu A33 như thiết bị hai trong một, kết hợp máy hàn sợi quang với chức năng xử lý mặt đầu sợi (Fiber Endface Melter). Chức năng này cần quy trình và vật tư phù hợp, không thay thế phép đo chất lượng đường truyền. Phụ kiện tiêu chuẩn được hãng liệt kê gồm dao cắt C108, kìm tuốt CFS-2, dụng cụ tuốt cáp thuê bao, pin BAT-05, adapter ADC-05, điện cực dự phòng, khay làm mát và vali. Cần xác nhận bộ giao hàng thực tế, số serial, tình trạng pin và chính sách bảo hành. Với máy đã sử dụng, nên hàn thử, kiểm tra gia nhiệt và đo suy hao. Máy hàn cáp quang COMWAY A33 phù hợp với đơn vị cần công nghệ PAS, tốc độ hàn nhanh và bộ nhớ quản lý công việc. Tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu model, kiểm tra phụ kiện và nhận tư vấn báo giá theo yêu cầu công trình.
