Máy hàn quang View 6L chính hãng cao cấp

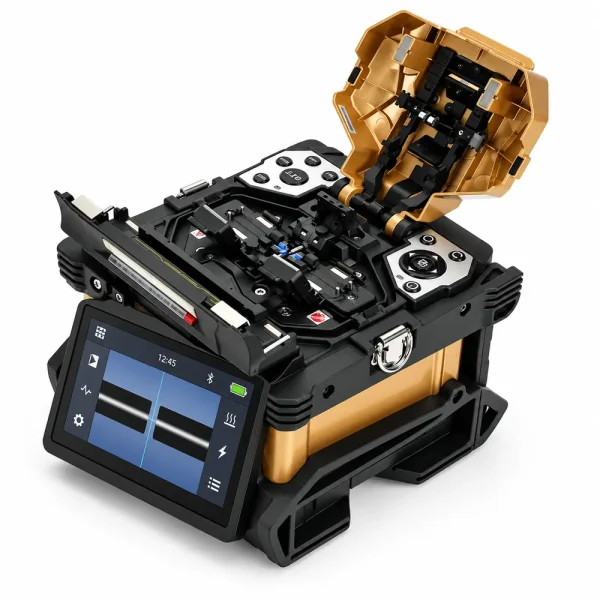

Máy hàn cáp quang INNO Instrument VIEW 6L là thiết bị hàn nối sợi quang đơn của INNO Instrument, Hàn Quốc, ứng dụng công nghệ căn chỉnh lõi DACAS. Máy có màn hình cảm ứng màu 5 inch, phóng đại hình ảnh sợi đến 520X, thời gian hàn khoảng 7 giây ở chế độ Quick và gia nhiệt điển hình 13 giây. Thiết bị phục vụ thi công FTTH, hệ thống LAN quang và bảo trì hạ tầng viễn thông.

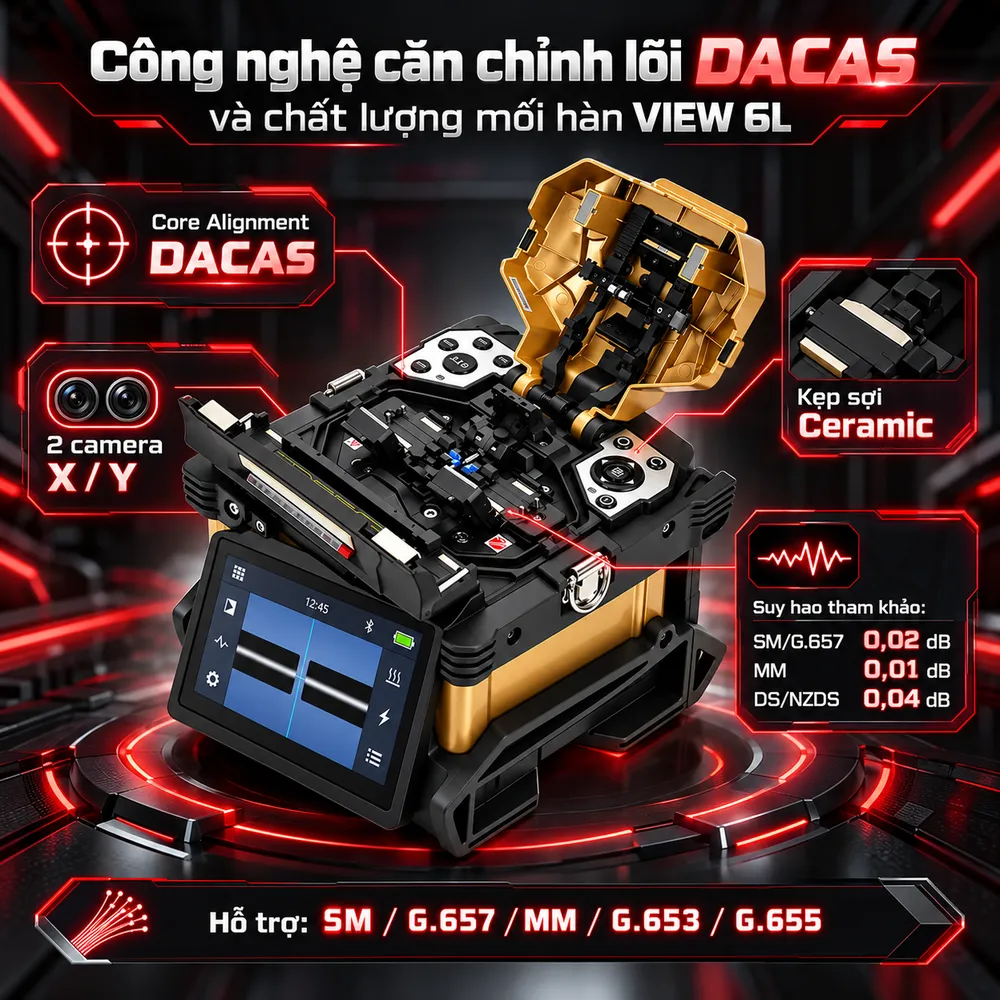

Công nghệ căn chỉnh lõi DACAS của VIEW 6L hoạt động như thế nào?

Cơ chế căn chỉnh và kiểm soát mối nối

VIEW 6L sử dụng DACAS, viết tắt của Digital Analysis Core Alignment System. Hai camera ghi nhận hình ảnh đầu sợi, phần mềm phân tích vị trí lõi rồi điều khiển cơ cấu căn chỉnh trước khi phóng hồ quang. Phương pháp này hướng tới việc hạn chế sai lệch lõi giữa hai sợi. Đây là công nghệ Core Alignment, không phải Active V-Groove Cladding Alignment vốn căn chỉnh chủ yếu theo lớp vỏ thủy tinh. Kẹp giữ sợi bằng vật liệu gốm Ceramic hỗ trợ định vị và có thể tháo thay khi cần bảo trì. Để duy trì chất lượng, kỹ thuật viên phải vệ sinh rãnh định vị, đầu sợi và dao cắt theo hướng dẫn.

Loại sợi tương thích và suy hao điển hình

Máy hỗ trợ sợi Single Mode theo G.652, G.657, Multimode G.651, Dispersion Shifted G.653 và Non-Zero Dispersion Shifted G.655. Đường kính lớp vỏ thủy tinh cho phép từ 80 đến 150 µm. Cấu hình gá tiêu chuẩn đáp ứng sợi có lớp bọc 0,25–0,9 mm; chiều dài cắt 8–16 mm. Muốn thi công loại cáp khác, cần kiểm tra gá tương thích, không suy từ thông số của VIEW 6 sang VIEW 6L. Suy hao tham khảo theo catalog là 0,02 dB với SM và G.657, 0,01 dB với MM, 0,04 dB với DS hoặc NZDS. Suy hao phản xạ được hãng công bố lớn hơn 60 dB. Các giá trị này được đo trong điều kiện thử nghiệm; suy hao thực tế còn phụ thuộc đầu cắt, vệ sinh, loại sợi và hiệu chuẩn. Khi nghiệm thu, cần kiểm tra bằng máy đo quang hoặc OTDR thay vì chỉ dựa vào số liệu ước lượng trên màn hình.

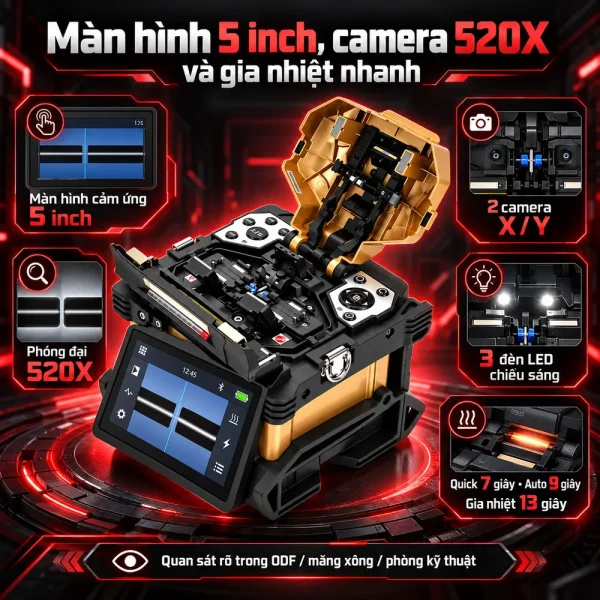

Màn hình 5 inch, camera 520X và gia nhiệt nhanh hỗ trợ thao tác ra sao?

Quan sát hình ảnh và vận hành trong không gian thiếu sáng

Màn hình LCD cảm ứng màu 5 inch hiển thị hình ảnh theo các chế độ X, Y, XY hoặc X/Y. Người vận hành có thể chạm hai lần để phóng to hoặc thu nhỏ, với mức phóng đại tối đa 520X. Máy cũng hỗ trợ điều khiển bằng nút bấm. Ba đèn LED trắng bố trí gần buồng hàn hỗ trợ quan sát khi thao tác tại măng xông, tủ phối quang hoặc phòng kỹ thuật thiếu sáng. Theo catalog, thời gian hàn điển hình khoảng 7 giây ở Quick Mode và 9 giây ở Auto Mode. Gia nhiệt ống FP-03 khoảng 13 giây trong điều kiện phù hợp. Máy hỗ trợ ống bảo vệ dài từ 20 đến 60 mm, 128 chương trình hàn và 32 chương trình gia nhiệt. Tổng thời gian hoàn thiện mối nối còn gồm tuốt vỏ, làm sạch, cắt sợi, chuyển ống bảo vệ và đợi nguội.

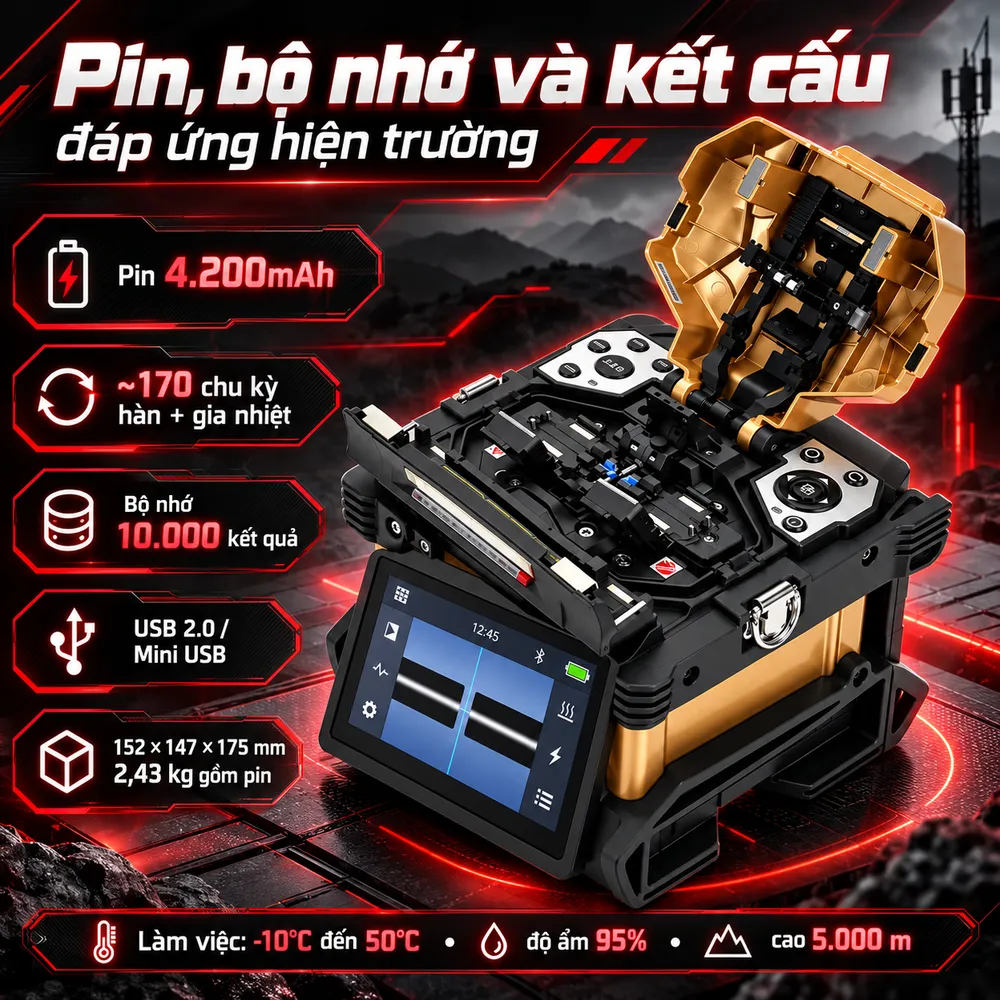

Pin, bộ nhớ và kết cấu của VIEW 6L đáp ứng hiện trường thế nào?

Theo tài liệu chính hãng, pin dung lượng 4.200mAh hỗ trợ khoảng 170 chu kỳ hàn kết hợp gia nhiệt mỗi lần sạc. Đây là giá trị tham khảo; thời gian hoạt động thay đổi theo tình trạng pin, nhiệt độ và chương trình sử dụng. Máy dùng adapter AC 100–240V hoặc nguồn DC 9–14V phù hợp, giúp linh hoạt giữa công trường và phòng kỹ thuật. Bộ nhớ lưu 10.000 kết quả hàn gần nhất. Cổng USB 2.0 và Mini USB hỗ trợ trao đổi dữ liệu phục vụ quản lý thi công. Tuy nhiên, hồ sơ nghiệm thu vẫn phải ghi mã tuyến, số sợi, vị trí mối nối và kết quả đo độc lập. VIEW 6L có kích thước 152 × 147 × 175 mm khi lắp đệm cao su, nặng khoảng 2,07 kg không pin và 2,43 kg gồm pin. Máy có đệm bảo vệ nhưng không chống nước tuyệt đối. Dải nhiệt độ hoạt động từ -10°C đến 50°C, độ ẩm tới 95% không ngưng tụ, độ cao tối đa 5.000 m và tốc độ gió thử nghiệm 15 m/s.

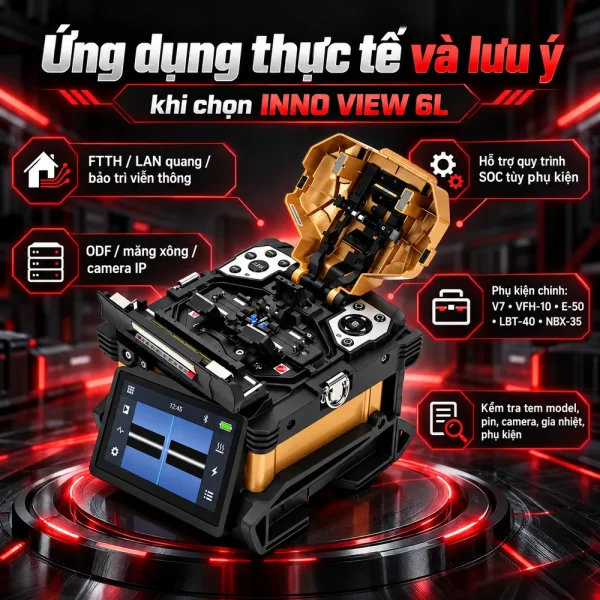

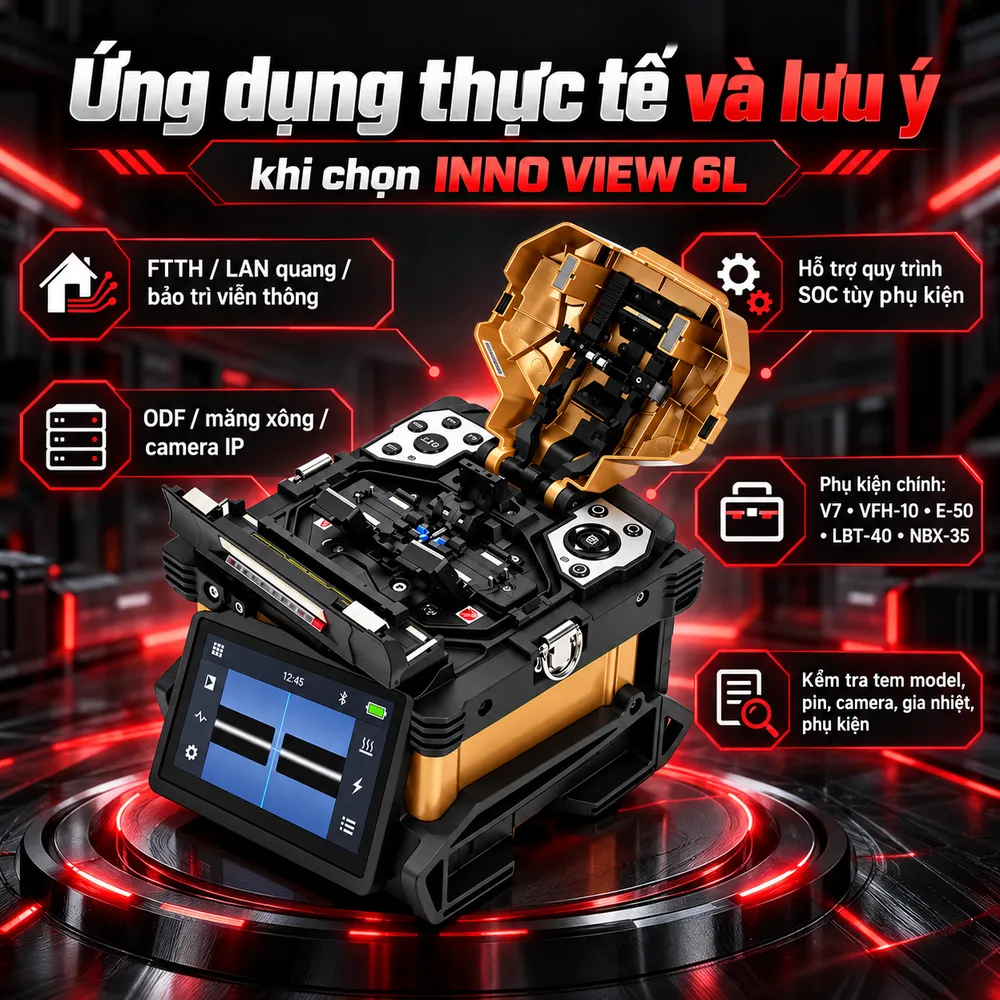

Ứng dụng thực tế và lưu ý khi lựa chọn INNO Instrument VIEW 6L

VIEW 6L phù hợp hàn nối tại hộp phối quang, măng xông và tủ ODF trong mạng FTTH. Với LAN quang, máy phục vụ tuyến giữa các tầng, nhà xưởng và camera IP. Tùy bộ gá và phụ kiện cung cấp, thiết bị có thể tham gia quy trình lắp đầu nối hàn quang SOC. Bộ phụ kiện theo catalog gồm thân máy, dao cắt V7, bộ giữ sợi VFH-10, adapter JS-180300, khay làm mát CG-22, điện cực E-50, pin LBT-40, dây nguồn ACC-25, cáp USB và vali NBX-35. Cáp nguồn ô tô CJ-11 là phụ kiện tùy chọn. Tuổi thọ điện cực được công bố khoảng 5.500 lần phóng; cần thay, vệ sinh và hiệu chuẩn theo tình trạng thực tế. Trước khi mua, nên đối chiếu tem model VIEW 6L, thử chức năng hàn, kiểm tra bộ gia nhiệt, pin, camera và danh sách phụ kiện. Không sử dụng thông số pin 9.800mAh hoặc trọng lượng 2,80 kg của dòng VIEW khác để mô tả sản phẩm này. Khách hàng có thể xem danh mục Máy hàn cáp quang tại HulaTech để so sánh cấu hình và lựa chọn thiết bị phù hợp công trình.
