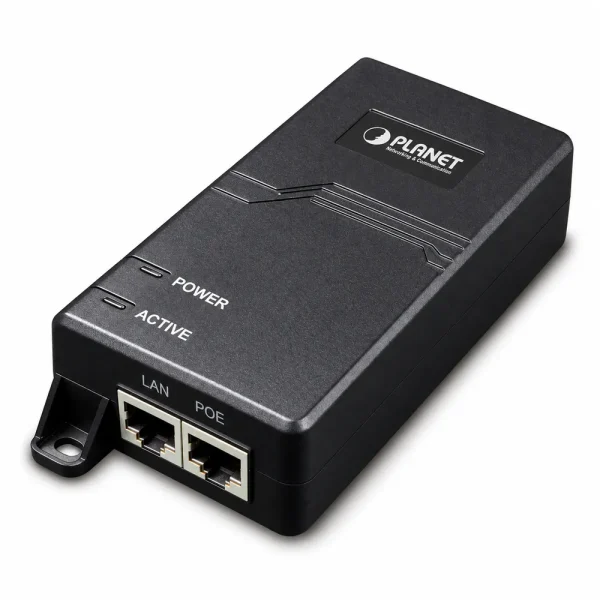

Bộ cấp nguồn qua dây mạng Planet POE-173

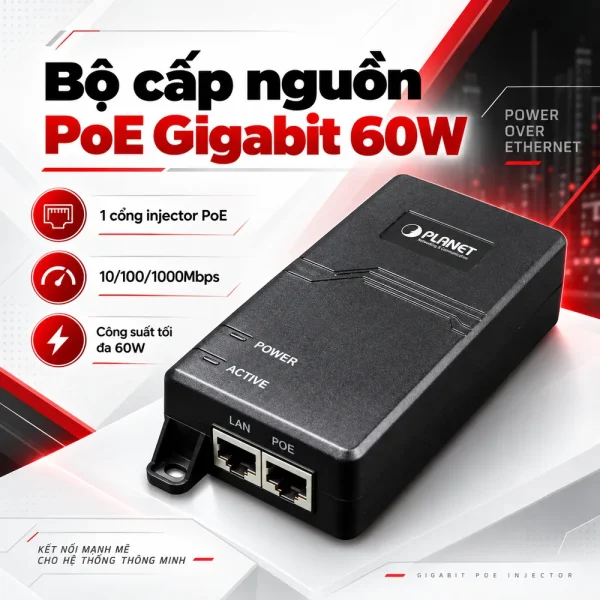

PLANET POE-173 là bộ cấp nguồn PoE dạng injector một cổng, được thiết kế để truyền đồng thời dữ liệu Ethernet và nguồn điện qua cùng một tuyến cáp mạng. Thiết bị hỗ trợ tốc độ 10/100/1000Mbps và công suất PoE tối đa 60W, phù hợp với những thiết bị cần mức công suất cao như camera PTZ, màn hình kỹ thuật số, máy tính All-in-One hoặc thiết bị Ethernet đặt xa ổ cắm điện. Thay vì kéo riêng dây mạng và dây nguồn, POE-173 đưa dữ liệu cùng nguồn điện lên cáp Cat5e hoặc Cat6. Cách triển khai này giúp giảm đường dây và thuận tiện khi lắp thiết bị ở vị trí khó bố trí nguồn điện trực tiếp.

PLANET POE-173 hoạt động như thế nào?

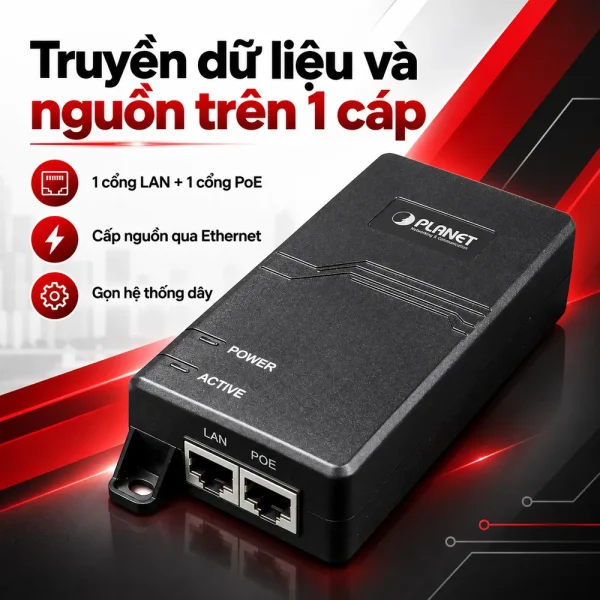

POE-173 được lắp giữa switch mạng không hỗ trợ PoE và thiết bị cần nhận nguồn qua Ethernet. Cổng dữ liệu nhận tín hiệu mạng từ switch hoặc router, sau đó injector bổ sung nguồn DC vào đường truyền và đưa ra cổng Data + Power để cấp cho thiết bị ở đầu cuối. Theo tài liệu PLANET, POE-173 hỗ trợ Ethernet 10/100/1000Mbps và công suất đầu ra tối đa 60W. Nguồn được truyền trên bốn cặp dây của cáp Ethernet thay vì chỉ hai cặp như các cấu hình PoE công suất thấp hơn. Nhờ đó, thiết bị có thể phục vụ tải có nhu cầu điện lớn hơn camera IP cơ bản hoặc điện thoại IP thông thường. Khi kết hợp với splitter như PLANET POE-171S, tín hiệu mạng và nguồn có thể được tách tại đầu cuối để cấp cho thiết bị không tích hợp PoE. Điện áp và công suất phải được đối chiếu đúng theo từng model.

Công suất PoE 60W cho thiết bị cần nguồn cao

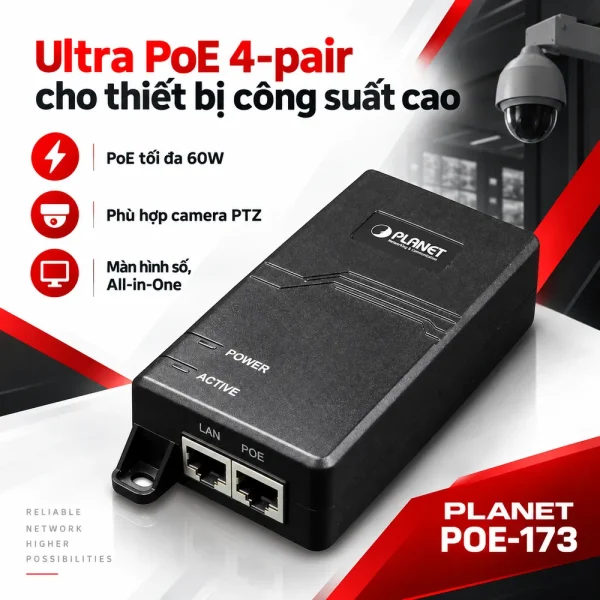

Điểm chính của POE-173 là công suất cấp nguồn tối đa 60W. Mức này cao hơn giới hạn 15,4W của IEEE 802.3af và 30W của IEEE 802.3at tại phía PSE, nhờ sử dụng cả bốn cặp dây trong cáp Ethernet. Công suất 60W phù hợp với camera PTZ, màn hình hiển thị từ xa, máy tính All-in-One và một số thiết bị mạng chuyên dụng. Injector riêng giúp bổ sung PoE công suất cao mà không phải thay toàn bộ switch hiện có. Không nên lựa chọn chỉ dựa trên con số 60W. Người dùng cần kiểm tra chuẩn PoE, điện áp, công suất yêu cầu và cách phân bổ chân nguồn. Thiết bị đầu cuối phải tương thích với phương thức cấp nguồn của POE-173. Đây là yếu tố quan trọng khi triển khai hệ thống thực tế, bởi thiết bị có cổng RJ45 không đồng nghĩa với việc thiết bị đó có thể nhận nguồn từ mọi loại PoE injector.

Truyền Gigabit Ethernet và nguồn trên cùng cáp mạng

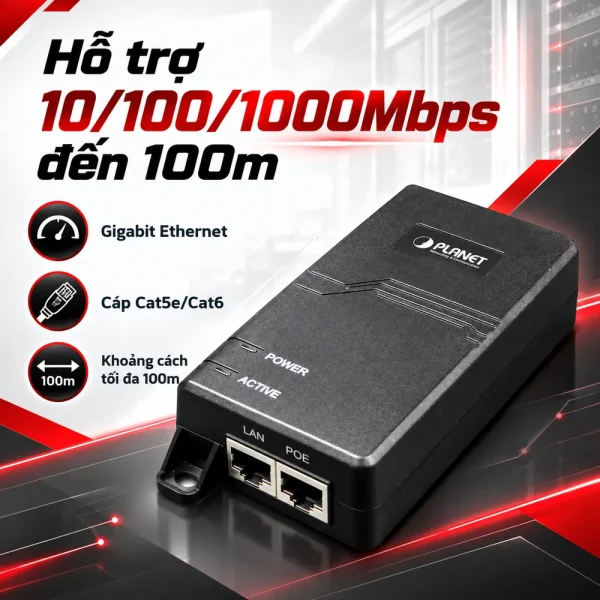

PLANET POE-173 hỗ trợ tốc độ dữ liệu 10/100/1000Mbps, do đó có thể sử dụng trong hệ thống Fast Ethernet hoặc Gigabit Ethernet. Khả năng Gigabit đặc biệt hữu ích với camera có bitrate cao, điểm truy cập WiFi hoặc thiết bị mạng cần băng thông lớn hơn 100Mbps. Đường truyền sử dụng cáp Cat5e hoặc Cat6. Khoảng cách triển khai được PLANET công bố đến 100m. Trong thực tế, chất lượng cáp, đầu nối, cách đi dây và môi trường nhiễu đều có thể ảnh hưởng đến chất lượng liên kết. Nên dùng cáp đồng đạt chuẩn, tiết diện phù hợp và hạn chế đầu nối trung gian. Với tải công suất cao, chất lượng dây dẫn rất quan trọng vì điện trở tuyến có thể làm tăng sụt áp và phát nhiệt. Việc truyền đồng thời dữ liệu và nguồn trên một tuyến cáp giúp đơn giản hóa hệ thống dây tại những khu vực khó bố trí ổ điện hoặc không thuận tiện kéo thêm đường điện AC.

Cấp nguồn 4-pair khác gì PoE thông thường?

Các hệ thống PoE truyền thống có thể cấp nguồn qua hai cặp dây, sử dụng cặp dữ liệu hoặc cặp dự phòng tùy phương thức End-Span và Mid-Span. POE-173 sử dụng cả bốn cặp dây của cáp Cat5e/Cat6 để nâng mức công suất cấp đến 60W. Cấu trúc 4-pair phân bổ dòng điện trên nhiều cặp dây hơn, phù hợp với thiết bị cần nguồn lớn. Vì vậy, người triển khai phải kiểm tra đúng loại cáp và thiết bị nhận nguồn trước khi kết nối. PLANET xếp POE-173 trong nhóm Ultra PoE injector 60W. Khi kết hợp với thiết bị của hãng khác hoặc hệ thống cũ, người dùng nên đối chiếu datasheet của hai đầu thay vì mặc định mọi sản phẩm có nhãn PoE đều tương thích. Đây cũng là điểm cần phân biệt POE-173 với POE-171S. POE-173 là thiết bị đưa nguồn vào đường Ethernet, trong khi POE-171S đóng vai trò splitter, tách dữ liệu và nguồn tại đầu nhận với các mức DC phù hợp theo cấu hình.

Ứng dụng thực tế của PLANET POE-173

POE-173 phù hợp với hệ thống camera giám sát cần camera PTZ công suất cao, đặc biệt tại cổng ra vào, bãi xe, nhà xưởng, kho hoặc khu vực có khoảng cách xa nguồn điện. Thiết bị cũng phù hợp với màn hình kỹ thuật số, máy tính cảm ứng hoặc thiết bị Ethernet cần nguồn cao tại vị trí khó kéo điện AC. Injector giúp tận dụng switch Gigabit không PoE nhưng vẫn cấp nguồn cho một điểm mạng cụ thể. Ví dụ, một doanh nghiệp đang sử dụng switch mạng Gigabit không có PoE nhưng cần lắp thêm camera PTZ tại vị trí cách tủ mạng 70m có thể bố trí POE-173 giữa switch và tuyến cáp đến camera, nếu camera tương thích với phương thức cấp nguồn của thiết bị. Với dự án chỉ có một vài thiết bị cần PoE công suất cao, injector riêng có thể đơn giản hơn so với thay switch. Nếu số lượng thiết bị lớn, nên so sánh tổng chi phí với switch PoE tương ứng. PLANET POE-173 phù hợp khi cần bổ sung một điểm PoE công suất cao 60W cho mạng Ethernet 10/100/1000Mbps mà không thay toàn bộ switch hiện có. Khả năng truyền dữ liệu và nguồn trên cùng tuyến cáp đến 100m giúp đơn giản hóa hệ thống dây và mở rộng vị trí lắp đặt. Khách hàng có thể liên hệ Hulatech để được tư vấn khả năng tương thích, phương án cấp nguồn và nhận báo giá theo nhu cầu triển khai thực tế.
