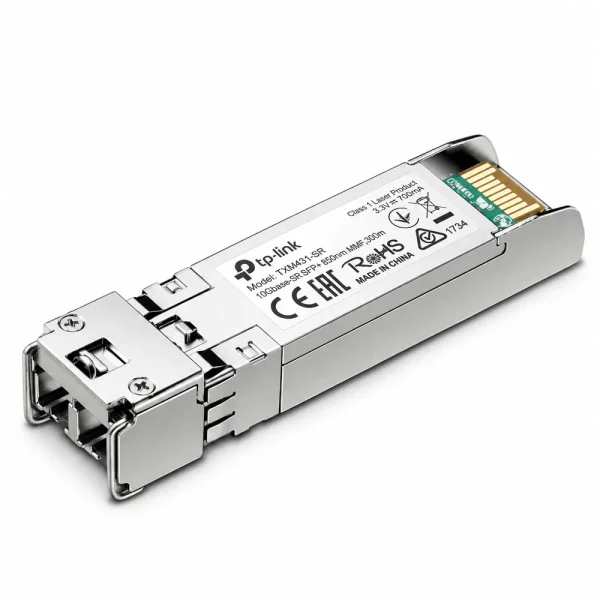

Module quang SFP TP-Link TXM431-SR

Module quang TP-Link TXM431-SR là bộ thu phát SFP+ chuẩn 10GBASE-SR, sử dụng bước sóng 850nm trên cáp quang Multimode, đầu nối LC Duplex và tốc độ Ethernet 10Gbps. Theo TP-Link, module hỗ trợ tối đa 300m với sợi 50/125µm phù hợp hoặc 33m với sợi 62,5/125µm. Thiết bị phục vụ kết nối uplink 10G giữa các switch và những cổng SFP+ tương thích trong mạng doanh nghiệp.

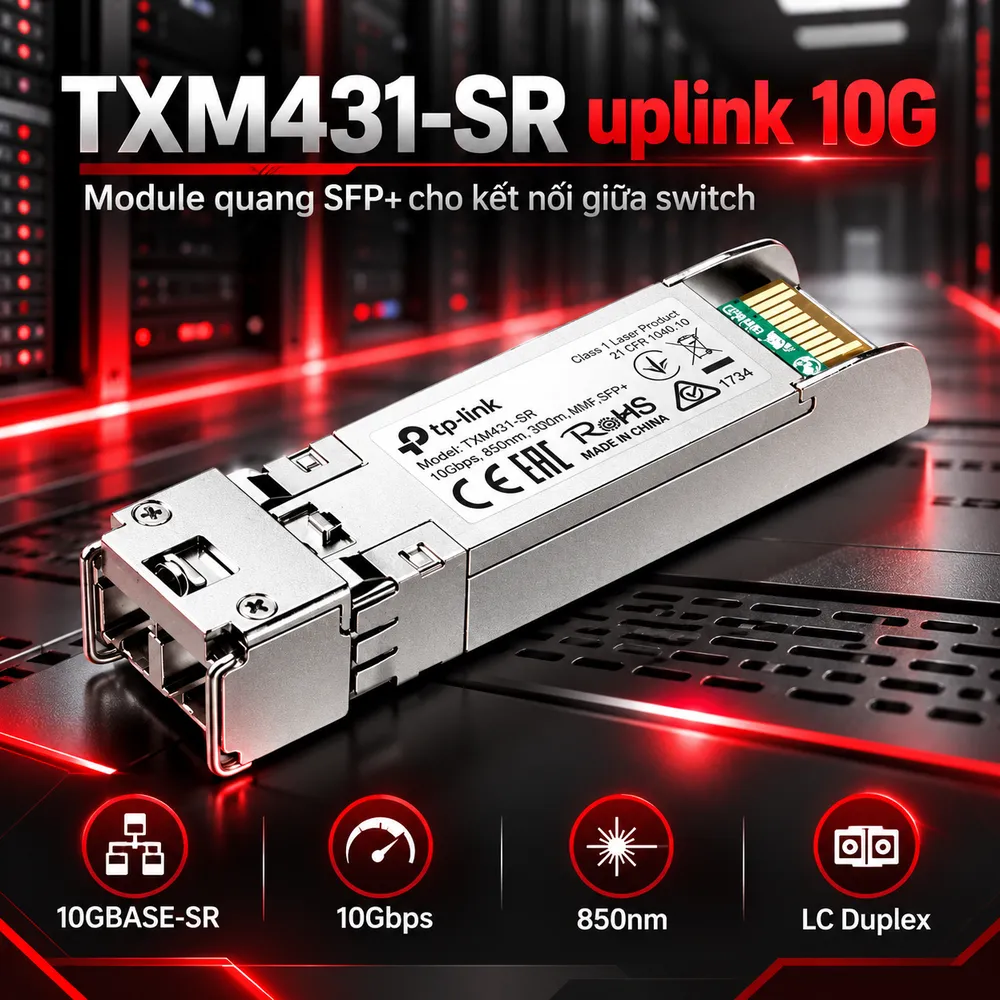

TXM431-SR đáp ứng nhu cầu uplink 10G như thế nào?

Khi nhiều máy trạm, điểm truy cập hoặc thiết bị lưu trữ cùng sử dụng một đường uplink, liên kết 1Gbps có thể trở thành giới hạn băng thông. TXM431-SR cung cấp giao tiếp quang 10 Gigabit Ethernet, giúp xây dựng tuyến kết nối có tốc độ danh định 10Gbps. Sản phẩm thuộc dạng Small Form-factor Pluggable Plus (SFP+), có thể lắp vào khe SFP+ tương thích trên switch hoặc card mở rộng. Đây là module thu phát quang độc lập, khác với card TP-Link TX432 vốn chỉ bổ sung hai khe SFP+ để lắp module hoặc cáp phù hợp. Trong thiết kế mạng, việc chọn Module Quang SFP cần dựa trên tốc độ cổng, môi trường truyền dẫn, kiểu đầu nối và khoảng cách. TXM431-SR hướng đến các tuyến Multimode ngắn trong tòa nhà; không phải giải pháp Singlemode 10km như dòng 10GBASE-LR.

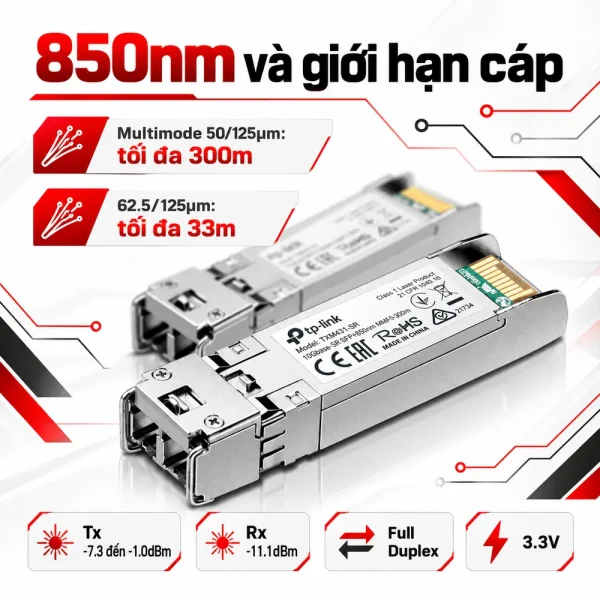

Bước sóng 850nm và giới hạn cáp cần hiểu đúng

TP-Link công bố TXM431-SR hoạt động theo chuẩn IEEE 802.3ae, sử dụng bước sóng 850nm và chế độ truyền Full Duplex. Module có giao diện LC/UPC Duplex với hai đường quang: một đường phát Tx, một đường nhận Rx. Vì vậy, một liên kết cần hai sợi quang và các đầu nối tương thích. Khoảng cách phụ thuộc loại sợi. Theo trang thông số của hãng, cáp Multimode 50/125µm phù hợp cho khoảng cách tối đa 300m, trong khi cáp 62,5/125µm được công bố tối đa 33m. Không nên ghi chung 300m cho mọi loại Multimode hoặc suy luận rằng module này hỗ trợ 10km. Thông số công suất phát nằm trong khoảng -7,3 đến -1,0dBm; độ nhạy thu được công bố -11,1dBm. TP-Link cũng liệt kê dải công suất thu từ -9,9 đến -1,0dBm. Khi thiết kế đường quang, kỹ thuật viên cần đánh giá suy hao sợi, mối hàn và đầu nối, đồng thời kiểm tra ngưỡng công suất ở cả hai đầu. Nguồn hoạt động là 3,3V lấy từ thiết bị chủ. Nhiệt độ vận hành được công bố từ 0 đến 70°C; độ ẩm hoạt động 10–90%, không ngưng tụ.

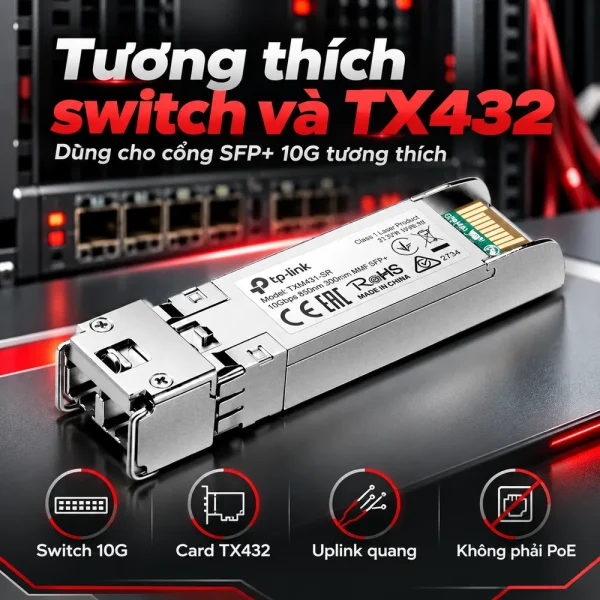

Khả năng tương thích với switch và card mở rộng

TXM431-SR được TP-Link giới thiệu là module dành cho các cổng SFP+ 10G tương thích. Tài liệu sản phẩm có nhắc đến các dòng switch T3700, T2700, T1700 và card mở rộng TX432. Tuy nhiên, danh sách theo dòng không thay thế xác nhận model, phiên bản phần cứng hoặc trạng thái hỗ trợ của nhà sản xuất. Module chỉ thực hiện nhiệm vụ thu phát quang, không thay thế chức năng định tuyến, chuyển mạch hoặc cấp nguồn PoE. Việc sử dụng cổng SFP+ cũng không đồng nghĩa mọi module SFP 1Gbps đều được hỗ trợ; cần đối chiếu cấu hình tốc độ được thiết bị chủ cho phép. Khi ghép hai đầu liên kết, nên chọn bộ thu phát có cùng chuẩn 10GBASE-SR, bước sóng 850nm, môi trường Multimode và đặc tính công suất quang tương thích. Đầu nối LC phải được đấu đúng chiều Tx/Rx.

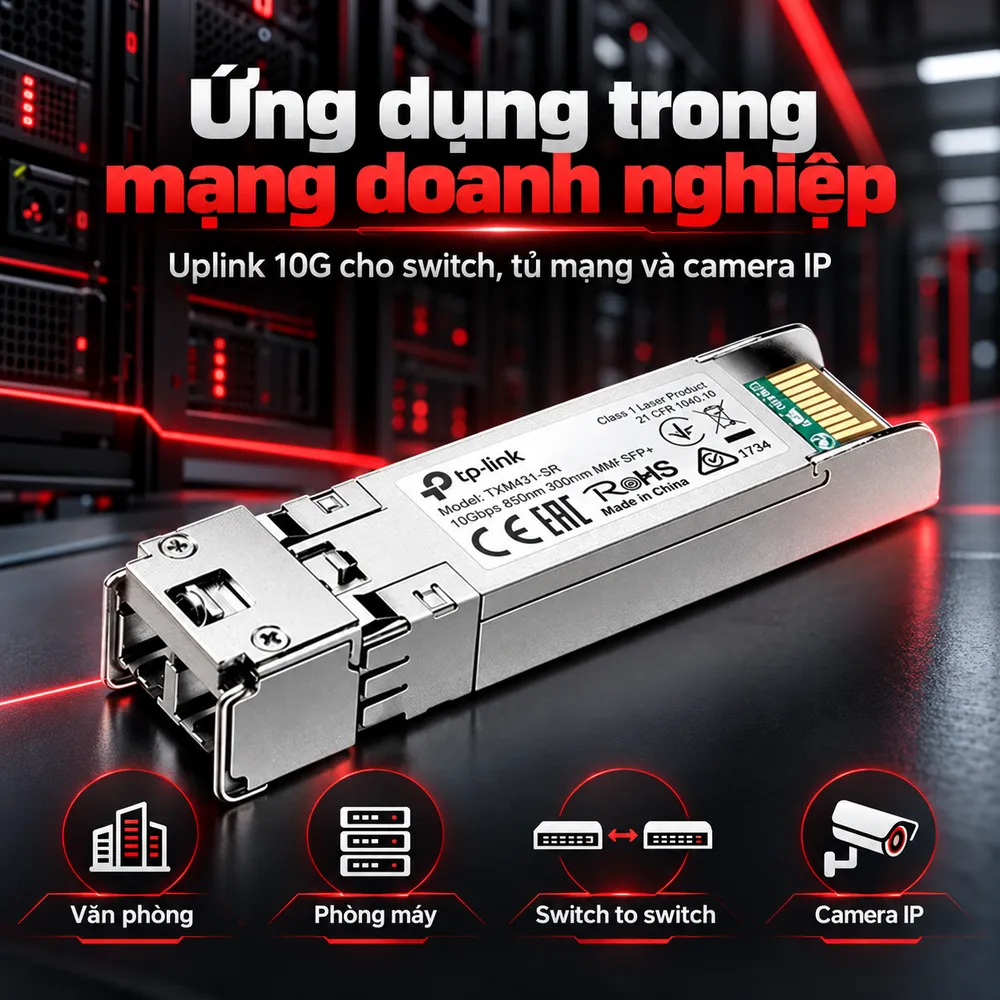

Ứng dụng trong mạng doanh nghiệp và hệ thống camera

Trong mạng văn phòng nhiều tầng, TXM431-SR có thể kết nối switch phân phối với switch tập trung qua tuyến Multimode phù hợp. Liên kết 10Gbps hữu ích khi lưu lượng từ nhiều cổng truy cập cùng đi qua một đường uplink. Tại phòng máy, module có thể dùng để liên kết các switch hoặc thiết bị mạng có giao diện SFP+ tương thích. Chiều dài thực tế cần được đo hoặc xác định trên hồ sơ tuyến cáp, tránh chọn module theo khoảng cách ước lượng giữa hai tủ. Với mạng camera IP, đường uplink 10G có thể tổng hợp dữ liệu từ nhiều switch camera về trung tâm quản lý. Tuy vậy, số lượng camera đáp ứng được phụ thuộc bitrate từng luồng, chuẩn nén, độ phân giải và lưu lượng dự phòng; không có một con số cố định suy ra từ tốc độ module. Đối với tuyến vượt giới hạn cáp Multimode, cần đánh giá module Singlemode và ngân sách công suất quang phù hợp, thay vì cố sử dụng TXM431-SR ngoài phạm vi công bố.

Lưu ý lắp đặt, nghiệm thu và lựa chọn sản phẩm

Trước khi đặt mua, cần kiểm tra đúng model switch, loại khe SFP+, chiều dài tuyến, kích thước sợi và chuẩn đầu nối. TP-Link mô tả TXM431-SR có khả năng cắm nóng, nhưng thao tác lắp hoặc tháo vẫn phải tuân theo hướng dẫn thiết bị chủ. Khi đấu nối, cần vệ sinh hai đầu LC, tránh uốn cáp quá mức và xác nhận chiều phát nhận. Sau khi lắp, kiểm tra trạng thái Link, tốc độ thương lượng và bộ đếm lỗi của cổng. Nếu đường truyền không lên, ưu tiên kiểm tra module đối ứng, dây nhảy, đầu nối và khả năng tương thích trước khi kết luận thiết bị hỏng. TP-Link đã đánh dấu TXM431-SR ngừng vòng đời sản phẩm tại một số thị trường. Vì vậy, khi mua mới hoặc thay thế, cần xác nhận hàng sẵn có, phiên bản phần cứng và chính sách bảo hành tại Việt Nam. TP-Link TXM431-SR đáp ứng kết nối 10Gbps trên cáp Multimode 850nm với khoảng cách phù hợp từng loại sợi. Khách hàng có thể liên hệ HulaTech để kiểm tra cấu hình switch, lựa chọn cặp module và nhận báo giá theo tuyến triển khai.
