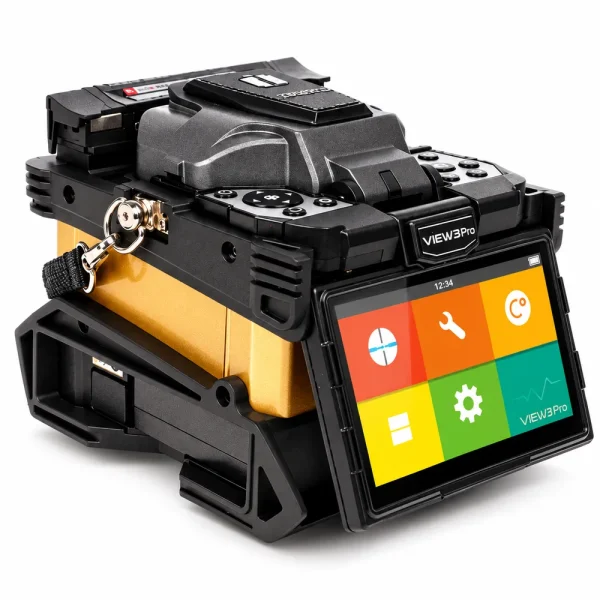

Máy hàn quang INNO Fusion Splicer VIEW3 Pro

Máy hàn quang INNO Fusion Splicer VIEW3 Pro là thiết bị hàn nối sợi quang tự động của INNO Instrument, Hàn Quốc, sử dụng công nghệ căn chỉnh lớp vỏ chủ động Active Clad Alignment. Máy được trang bị hệ thống 4 motor, màn hình cảm ứng màu 5 inch, camera phóng đại đến 520X và khả năng kết nối nền tảng View Pro Cloud. Với thời gian hàn nhanh khoảng 7 giây, VIEW3 Pro phù hợp thi công mạng FTTx, LAN quang, bảo trì viễn thông và các dự án cần quản lý dữ liệu hàn nối tập trung. Thiết bị tích hợp chức năng ước lượng suy hao, bộ gia nhiệt và khả năng lưu trữ 10.000 kết quả hàn cùng 10.000 hình ảnh. Đây là những tính năng hỗ trợ kỹ thuật viên kiểm soát quá trình thi công và truy xuất dữ liệu khi cần thiết.

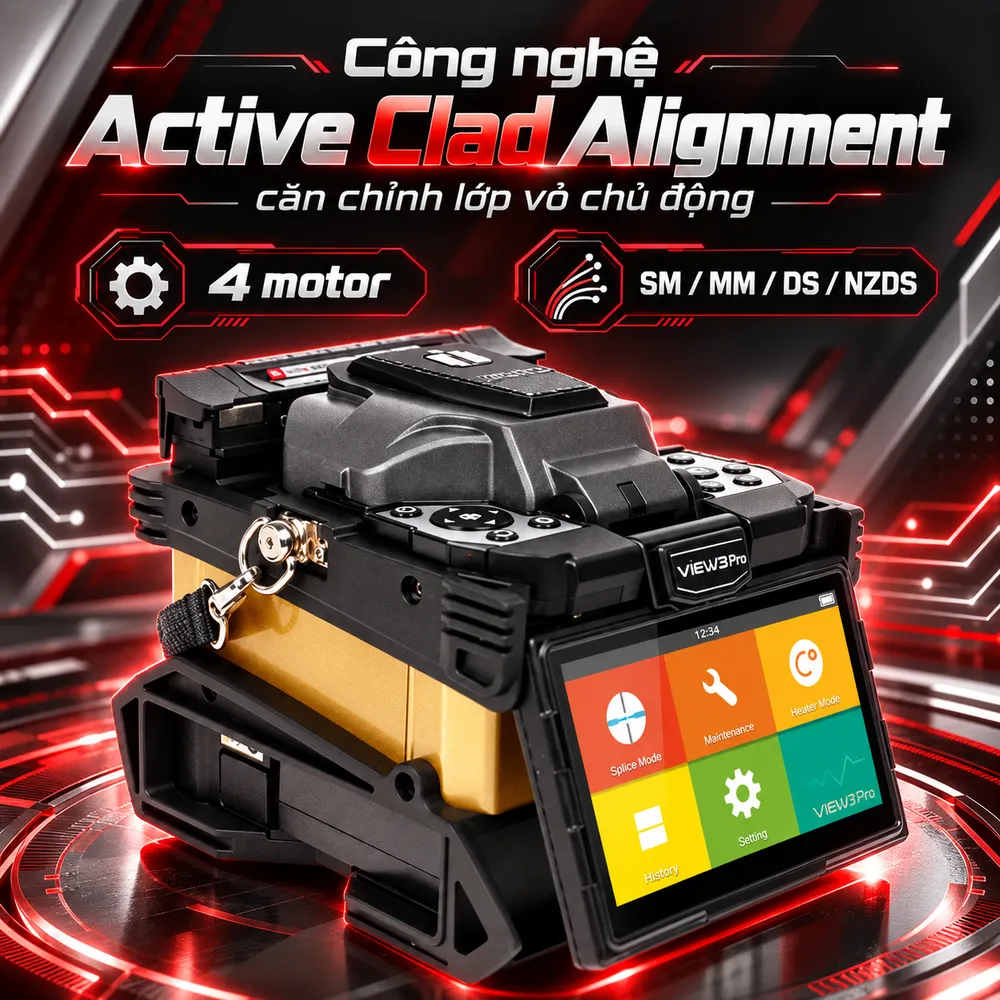

Công nghệ Active Clad Alignment của INNO VIEW3 Pro có gì đáng chú ý?

Căn chỉnh lớp vỏ chủ động bằng hệ thống 4 motor

INNO VIEW3 Pro sử dụng công nghệ Active Clad Alignment kết hợp rãnh chữ V chủ động và cơ cấu điều khiển 4 motor. Hệ thống căn chỉnh vị trí hai đầu sợi theo lớp vỏ thủy tinh trước khi phóng hồ quang tạo mối nối. Khác với công nghệ Core Alignment căn chỉnh trực tiếp vị trí lõi, Active Clad Alignment dựa trên hình dạng và vị trí lớp vỏ sợi để thực hiện quá trình căn chỉnh. Máy hỗ trợ hàn sợi đơn, tương thích với nhiều loại sợi theo khuyến nghị ITU-T, gồm:

• Single Mode: G.652 và G.657, sử dụng trong mạng FTTx.
• Multimode: G.651, phục vụ các hệ thống truyền dẫn đa mode.
• Dispersion Shifted: G.653.
• Non-Zero Dispersion Shifted: G.655.
• Các loại sợi khác: G.654, EDF và BIF theo catalog hãng.

Đường kính lớp vỏ thủy tinh được hỗ trợ từ 80–150 µm, đường kính lớp bọc từ 100–3.000 µm và chiều dài cắt sợi từ 5–16 mm.

Suy hao mối hàn điển hình đạt bao nhiêu?

Theo INNO Instrument, suy hao điển hình của VIEW3 Pro đạt 0,03 dB với sợi SM, 0,01 dB với MM và 0,05 dB với DS hoặc NZDS. Đối với sợi G.657, mức tham khảo là 0,03 dB. Máy hỗ trợ ước lượng suy hao sau hàn và kiểm tra lực kéo trong khoảng 1,96–2,25 N. Các giá trị trên được xác định trong điều kiện thử nghiệm, không phải mức suy hao bảo đảm cho mọi mối nối. Khi nghiệm thu tuyến cáp, cần sử dụng thiết bị đo quang phù hợp để đánh giá kết quả thực tế.

Màn hình cảm ứng 5 inch và tốc độ hàn hỗ trợ thi công ra sao?

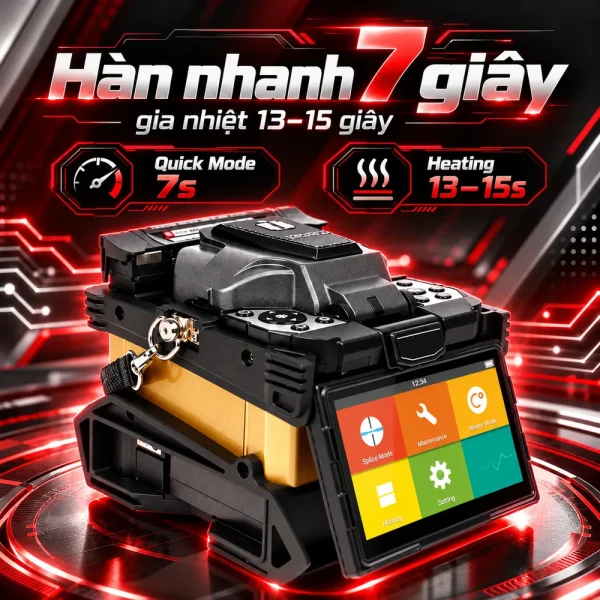

Hàn nhanh 7 giây, gia nhiệt từ 13–15 giây

INNO VIEW3 Pro có thời gian hàn trung bình khoảng 7 giây ở chế độ Quick Mode và 9 giây ở chế độ thông thường. Thiết bị hỗ trợ tối đa 128 chương trình hàn, cho phép lựa chọn cấu hình phù hợp với loại sợi quang. Sau khi hàn, mối nối được bảo vệ bằng ống co nhiệt chuyên dụng. Bộ gia nhiệt có thời gian khoảng 13 giây với ống bảo vệ 45 mm hoặc loại mỏng 60 mm và 15 giây với ống 60 mm thông thường. Máy hỗ trợ 32 chương trình gia nhiệt, tương thích ống bảo vệ dài từ 20–60 mm. Thời gian thực tế có thể thay đổi theo nhiệt độ, tình trạng pin và loại ống bảo vệ sử dụng.

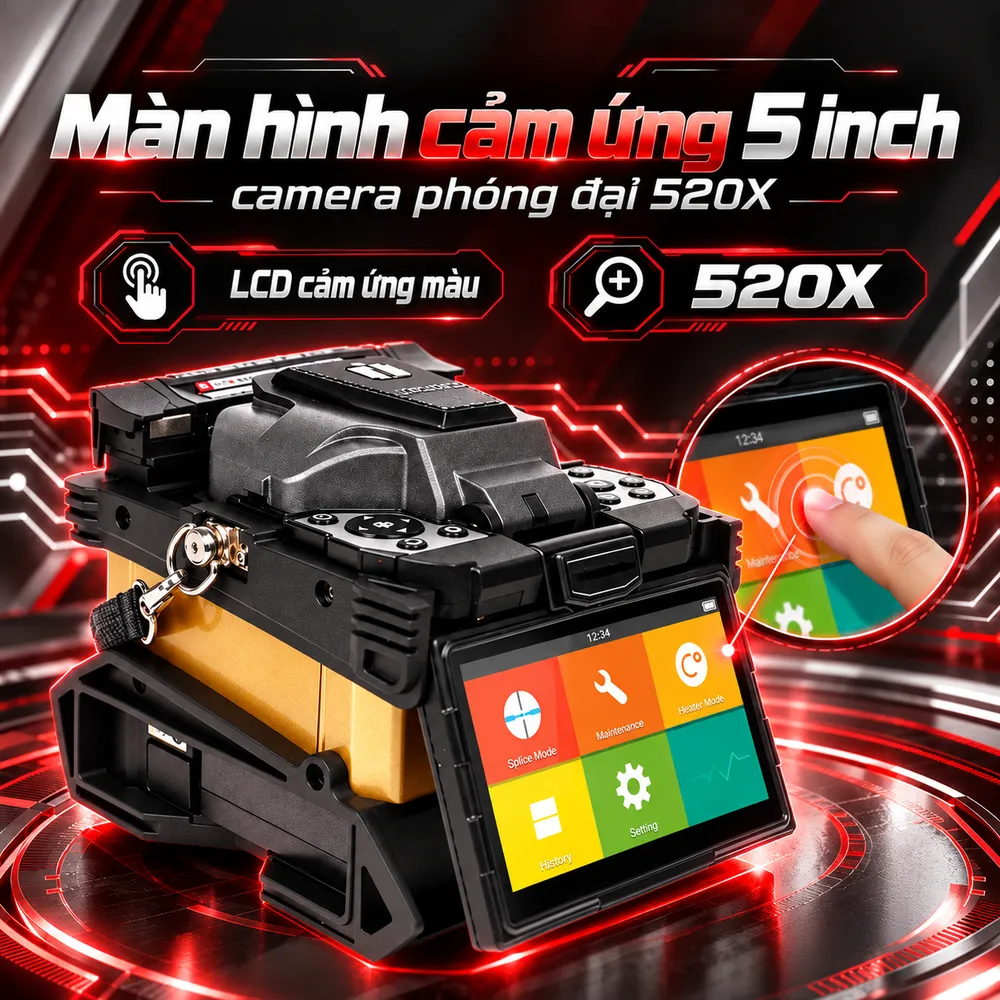

Màn hình 5 inch với camera phóng đại 520X

VIEW3 Pro được trang bị màn hình LCD cảm ứng màu 5 inch, sử dụng giao diện đồ họa GUI để hiển thị hình ảnh sợi và thông số vận hành. Hệ thống camera hỗ trợ phóng đại từ 320 đến 520 lần với nhiều chế độ quan sát gồm X, Y, XY và X/Y. Kỹ thuật viên có thể nhấn đúp trên màn hình để phóng to hoặc thu nhỏ hình ảnh, thuận tiện khi kiểm tra trạng thái đầu sợi trước khi hàn. Ngoài ra, máy tích hợp ba đèn LED màu trắng hỗ trợ chiếu sáng khu vực thao tác trong tủ phối quang hoặc môi trường thiếu sáng.

Bộ gá SOC và kẹp sợi bằng gốm

INNO VIEW3 Pro được trang bị kẹp sợi bằng gốm nhằm tăng khả năng chống mài mòn trong quá trình sử dụng. Thiết bị hỗ trợ bộ gá SOC tháo rời và bộ gia nhiệt phù hợp để xử lý đầu nối quang hàn trực tiếp khi sử dụng đúng phụ kiện. Đối với công việc thi công đầu nối quang, kỹ thuật viên cần kiểm tra khả năng tương thích của loại đầu nối, bộ gá và chương trình gia nhiệt trước khi thực hiện.

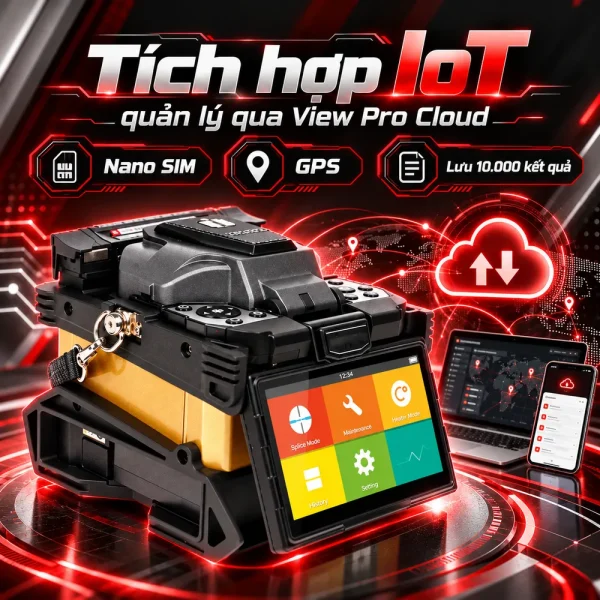

Hệ thống View Pro Cloud quản lý máy hàn từ xa như thế nào?

Kết nối IoT và Nano SIM

Một tính năng của INNO VIEW3 Pro là mô-đun IoT tích hợp, hỗ trợ truyền dữ liệu qua mạng di động đến nền tảng View Pro Cloud Management System. Máy được trang bị khe Nano SIM và kết nối USB Type-C, cho phép sử dụng phương thức quản lý trực tuyến hoặc trao đổi dữ liệu trực tiếp. Khi có SIM dữ liệu, kết nối mạng và tài khoản được cấu hình phù hợp, người quản lý có thể truy cập thông tin thiết bị thông qua nền tảng web. Khả năng GPS hỗ trợ ghi nhận vị trí thiết bị, phục vụ quản lý những máy hàn đang được phân bổ tại nhiều công trường.

Theo dõi dữ liệu và tiến độ thi công

View Pro Cloud hỗ trợ nhiều chức năng quản lý như theo dõi vị trí, quản lý thiết bị, lưu báo cáo và giám sát tiến độ công việc. Thông qua hệ thống, đơn vị thi công có thể kiểm tra kết quả hàn, theo dõi thông báo bảo trì và quản lý các thiết bị được giao cho từng nhóm kỹ thuật. VIEW3 Pro có bộ nhớ lưu tối đa 10.000 kết quả và 10.000 hình ảnh mối hàn. Việc tập trung dữ liệu giúp doanh nghiệp thuận tiện truy xuất thông tin khi cần kiểm tra chất lượng, tổng hợp báo cáo hoặc xử lý vấn đề phát sinh sau thi công. Các chức năng đồng bộ phụ thuộc khả năng kết nối và quyền truy cập hệ thống, không thay thế quy trình nghiệm thu bằng thiết bị đo chuyên dụng.

INNO VIEW3 Pro phù hợp công trình nào và cần kiểm tra gì trước khi mua?

Pin, độ bền và điều kiện vận hành

INNO VIEW3 Pro sử dụng pin Lithium LBT-52 dung lượng 5200mAh, hỗ trợ khoảng 200 chu kỳ hàn kết hợp gia nhiệt trong điều kiện thông thường hoặc 250 chu kỳ ở chế độ tiết kiệm năng lượng. Máy nặng khoảng 2,21 kg bao gồm pin, kích thước 149 × 177 × 151 mm khi lắp bộ bảo vệ cao su. Thiết bị đáp ứng thử nghiệm chống bụi IP5X, chống nước IPX2 và thử rơi từ độ cao 76 cm theo điều kiện của hãng. Dải nhiệt độ vận hành từ -10°C đến 50°C, độ ẩm 0–95% không ngưng tụ và độ cao tối đa 5.000 m. Điện cực có tuổi thọ tham khảo khoảng 5.500 lần phóng hồ quang, tùy điều kiện và chế độ sử dụng.

Ứng dụng trong FTTx, LAN quang và bảo trì viễn thông

VIEW3 Pro phục vụ hàn nối tại hộp phối quang, măng xông, tủ ODF và các điểm phân phối thuê bao FTTH. Trong mạng LAN quang doanh nghiệp, máy được sử dụng khi triển khai đường truyền giữa các tủ mạng, nhà xưởng hoặc tòa nhà. Thiết bị cũng phù hợp với công việc bảo trì viễn thông và những dự án cần lưu trữ dữ liệu thi công theo từng thiết bị. Máy hàn quang INNO Fusion Splicer VIEW3 Pro đáp ứng nhu cầu thi công sợi đơn với màn hình cảm ứng, khả năng lưu trữ dữ liệu và quản lý từ xa qua IoT. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech để lựa chọn thiết bị, xác nhận cấu hình, tình trạng hàng và nhận tư vấn báo giá phù hợp với yêu cầu công trình.
