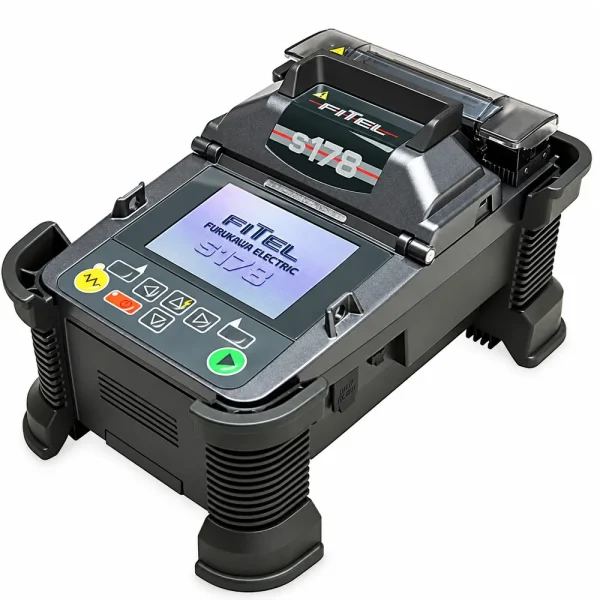

Máy hàn cáp quang Fitel S178A – Thiết bị căn chỉnh lõi của Nhật Bản

Máy hàn cáp quang Fitel S178A là thiết bị hàn nối sợi quang tự động của Furukawa Electric, Nhật Bản, sử dụng công nghệ căn chỉnh lõi để giảm sai lệch trước khi phóng hồ quang. Máy phục vụ mạng FTTx, LAN quang và bảo trì viễn thông, với tốc độ hàn 7 giây ở chế độ bán tự động và màn hình màu 3,5 inch. Các thông số tham khảo theo catalog S178A phiên bản 2 của Furukawa Electric. Thời gian vận hành, suy hao và dung lượng pin có thể thay đổi theo vật tư, chương trình và điều kiện thi công.

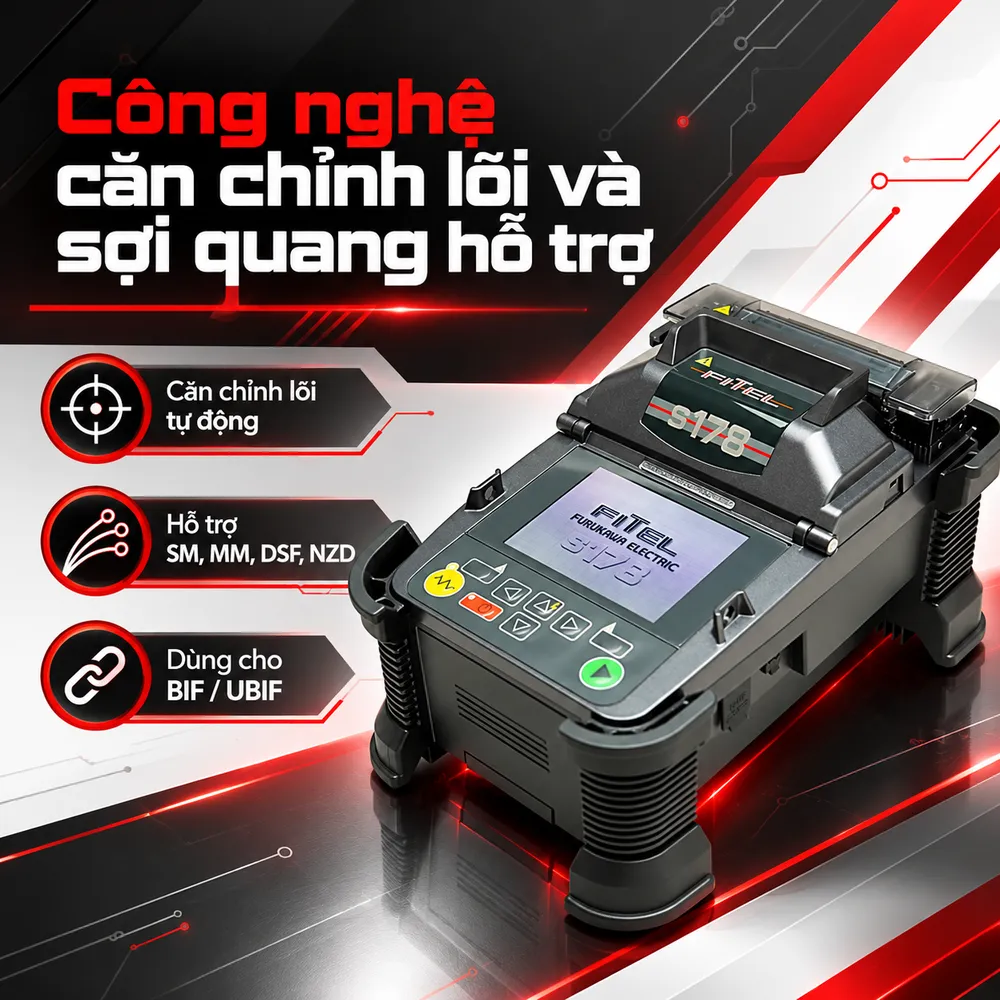

Công nghệ căn chỉnh lõi và các loại sợi quang hỗ trợ

Fitel S178A thuộc nhóm máy hàn căn chỉnh lõi, quan sát vị trí hai đầu sợi bằng hệ thống hình ảnh trước khi ghép nối. Hệ thống kiểm soát độ lệch lõi trước khi hồ quang nối hai đầu sợi. Thiết bị hỗ trợ sợi Single-mode (SM), Multimode (MM), Dispersion Shifted Fiber (DSF), Non-Zero Dispersion Shifted (NZD), Erbium Doped Fiber (EDF) và các loại sợi ít nhạy uốn BIF/UBIF. Đường kính lớp phủ sợi được công bố từ 80 đến 150 µm, đường kính lớp bọc từ 100 đến 1.000 µm và chiều dài cắt sợi từ 5 đến 16 mm. Cần chọn kẹp sợi và chương trình hàn tương ứng; danh sách sợi hỗ trợ không bảo đảm tương thích mọi cấu hình cáp.

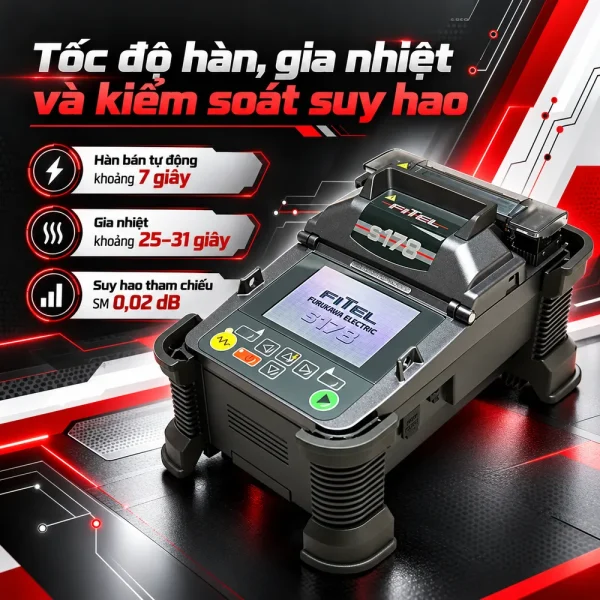

Tốc độ hàn, gia nhiệt và khả năng kiểm soát suy hao

Theo tài liệu FITEL, S178A hoàn thành một chu kỳ hàn trong khoảng 7 giây ở chế độ bán tự động; chế độ thông thường mất khoảng 9 giây. Bộ gia nhiệt có thời gian khoảng 25 giây khi bật chế độ làm nóng trước, hoặc 31 giây ở chế độ thường, với ống bảo vệ S922 dài 40 mm hay S921 dài 60 mm. Lần gia nhiệt đầu tiên sau khi khởi động có thể lâu hơn. Suy hao mối hàn trung bình được công bố là 0,02 dB với SM, 0,01 dB với MM và 0,04 dB với DSF hoặc NZD. Đây là giá trị tham chiếu trong điều kiện đo của hãng, không phải mức suy hao cố định cho từng mối hàn ngoài công trường. Máy cung cấp tối đa 150 chương trình hàn và 18 chương trình gia nhiệt. Chức năng kiểm tra lực kéo 1,96 N hỗ trợ đánh giá độ bền cơ học sau hàn. Khi nghiệm thu, cần đo suy hao hoặc OTDR theo yêu cầu công trình.

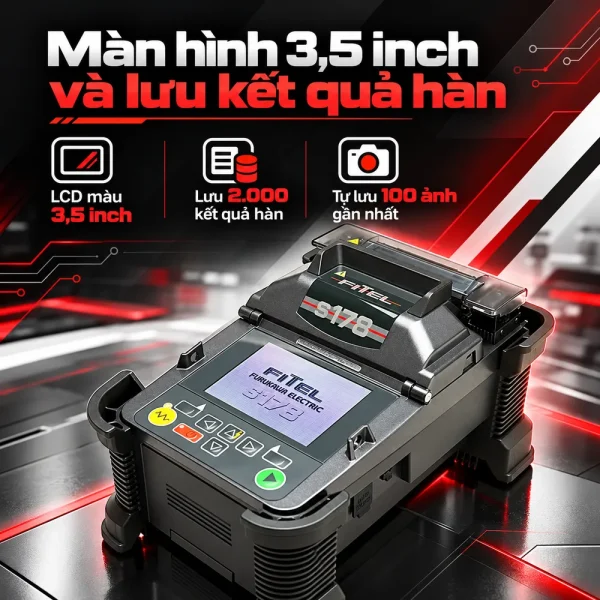

Màn hình 3,5 inch, lưu kết quả và hỗ trợ thao tác

Fitel S178A tích hợp màn hình LCD màu 3,5 inch, cho phép theo dõi hình ảnh sợi và các thông tin trong quá trình căn chỉnh. Độ phóng đại 304 lần hoặc 608 lần hỗ trợ quan sát đầu sợi, vị trí lõi và tình trạng trước khi phóng hồ quang. Giao diện hỗ trợ nhiều bố cục quan sát hai trục. Bộ nhớ lưu tối đa 2.000 kết quả hàn. Thiết bị tự lưu 100 hình ảnh mối hàn gần nhất và cho phép lưu lâu dài thêm tối đa 24 hình ảnh theo thông số hãng. Cổng USB 2.0 mini phục vụ kết nối máy tính, hỗ trợ quản lý dữ liệu và kết quả hàn khi cần truy xuất. Máy hỗ trợ tự chọn chương trình theo nhóm sợi và khởi động bộ gia nhiệt tự động. Hệ thống căn chỉnh không dùng gương giảm thao tác bảo trì, nhưng vẫn cần vệ sinh rãnh đặt sợi và kiểm tra điện cực định kỳ.

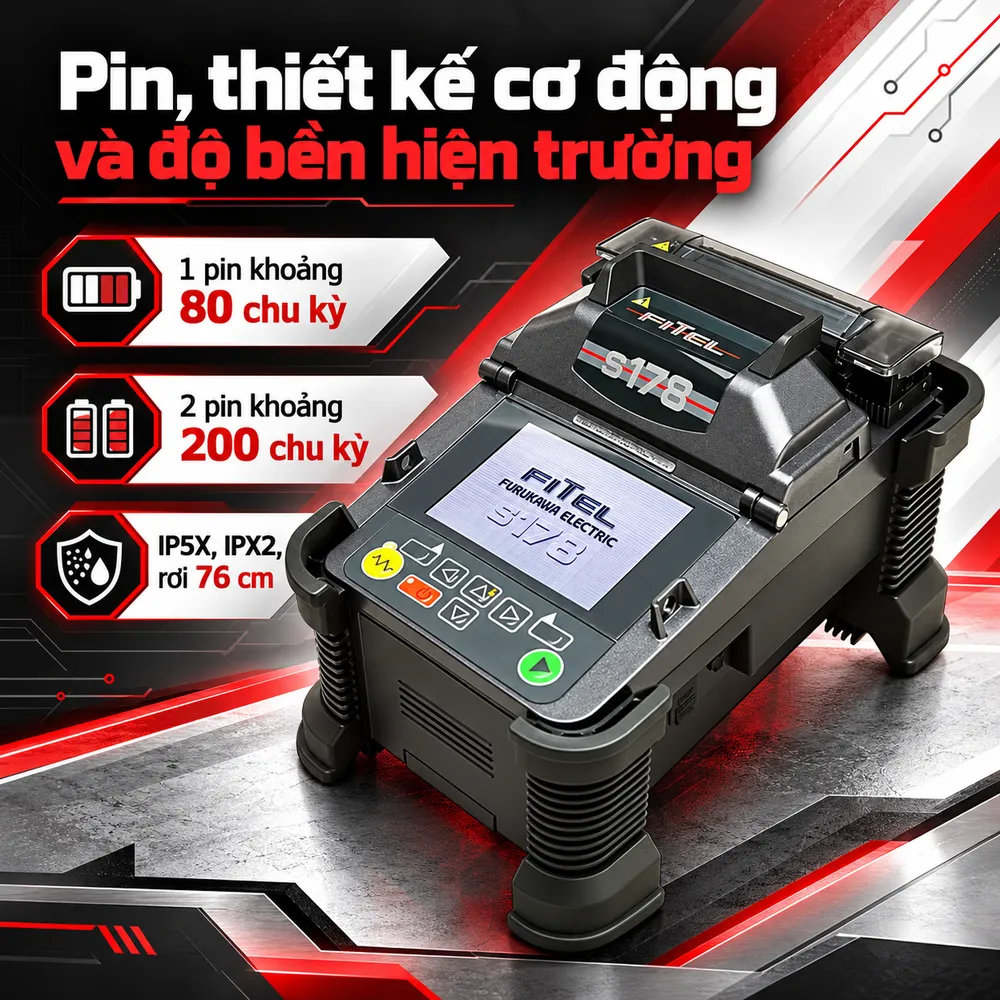

Pin, thiết kế cơ động và điều kiện hoạt động ngoài trời

Fitel S178A nặng khoảng 1,9 kg khi không lắp pin và 2,3 kg khi sử dụng hai pin. Kích thước thân máy chưa tính bộ giảm chấn là 127 × 199 × 105 mm. Cấu trúc khung kim loại kết hợp các góc bảo vệ cao su nhằm hạn chế tác động khi di chuyển và thao tác tại hiện trường. Theo thử nghiệm của hãng, máy đáp ứng yêu cầu chống bụi IP5X, chống nước nhỏ giọt IPX2 và thử rơi từ độ cao 76 cm theo năm hướng. Máy không được thiết kế để ngâm nước. Với một pin mới sạc đầy, máy đạt khoảng 80 chu kỳ hàn và gia nhiệt; cấu hình hai pin đạt khoảng 200 chu kỳ trong điều kiện thử nghiệm tham chiếu. Nhiệt độ vận hành từ -10°C đến 50°C, độ ẩm 0–95% không ngưng tụ, độ cao tối đa 5.000 m và khả năng làm việc trong gió tới 15 m/s. Số chu kỳ thay đổi theo pin và môi trường.

Ứng dụng thực tế và lưu ý khi chọn mua Fitel S178A

Trong mạng FTTx, Fitel S178A phục vụ nối sợi tại hộp phối quang, măng xông và các điểm phân phối. Với hệ thống LAN quang, thiết bị được dùng khi triển khai tuyến kết nối giữa tủ mạng, nhà xưởng hoặc các tòa nhà. Máy cũng thích hợp cho công việc bảo trì tuyến backbone, mạng truyền dẫn đường dài và những hạng mục hạ tầng trung tâm dữ liệu. Trước khi đặt mua, nên xác nhận phiên bản S178A, số lượng pin và loại kẹp sợi đi kèm. Cấu hình bán có thể gồm một hoặc hai pin S943B; cần kiểm tra phụ kiện trong báo giá. Nếu mua máy đã qua sử dụng, cần kiểm tra chất lượng hàn mẫu, màn hình, gia nhiệt, tình trạng pin và lịch sử bảo dưỡng. Để lựa chọn cấu hình phù hợp khối lượng thi công, tham khảo danh mục Máy hàn cáp quang tại HulaTech. Khách hàng có thể liên hệ để xác nhận hàng hóa, phụ kiện, tình trạng thiết bị và nhận báo giá theo nhu cầu công trình.
