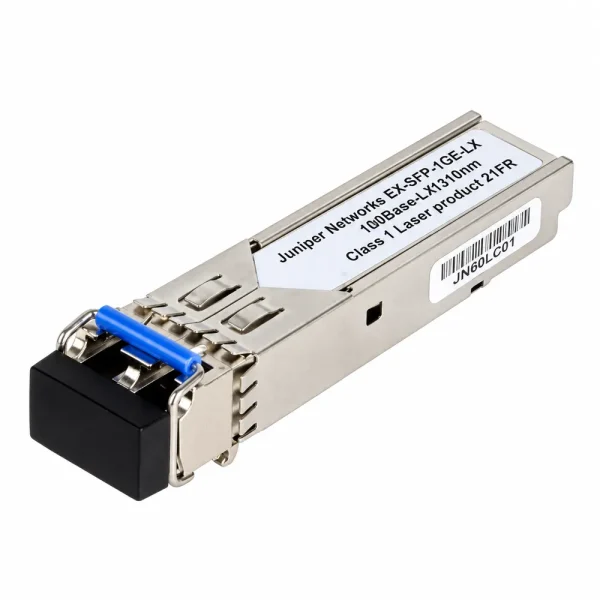

Module quang Juniper 1000Base-T EX-SFP-1GE-LX

Module quang Juniper EX-SFP-1GE-LX là thiết bị thu phát quang chuẩn 1000BASE-LX, hỗ trợ tốc độ Gigabit Ethernet 1Gbps trên cáp quang Singlemode với khoảng cách tối đa 10km. Sản phẩm sử dụng bước sóng 1310nm, đầu kết nối LC Duplex và hỗ trợ giám sát quang DOM. Module phù hợp với hệ thống switch Juniper tương thích, phục vụ kết nối uplink, mạng doanh nghiệp, camera IP và các tuyến truyền dẫn viễn thông.

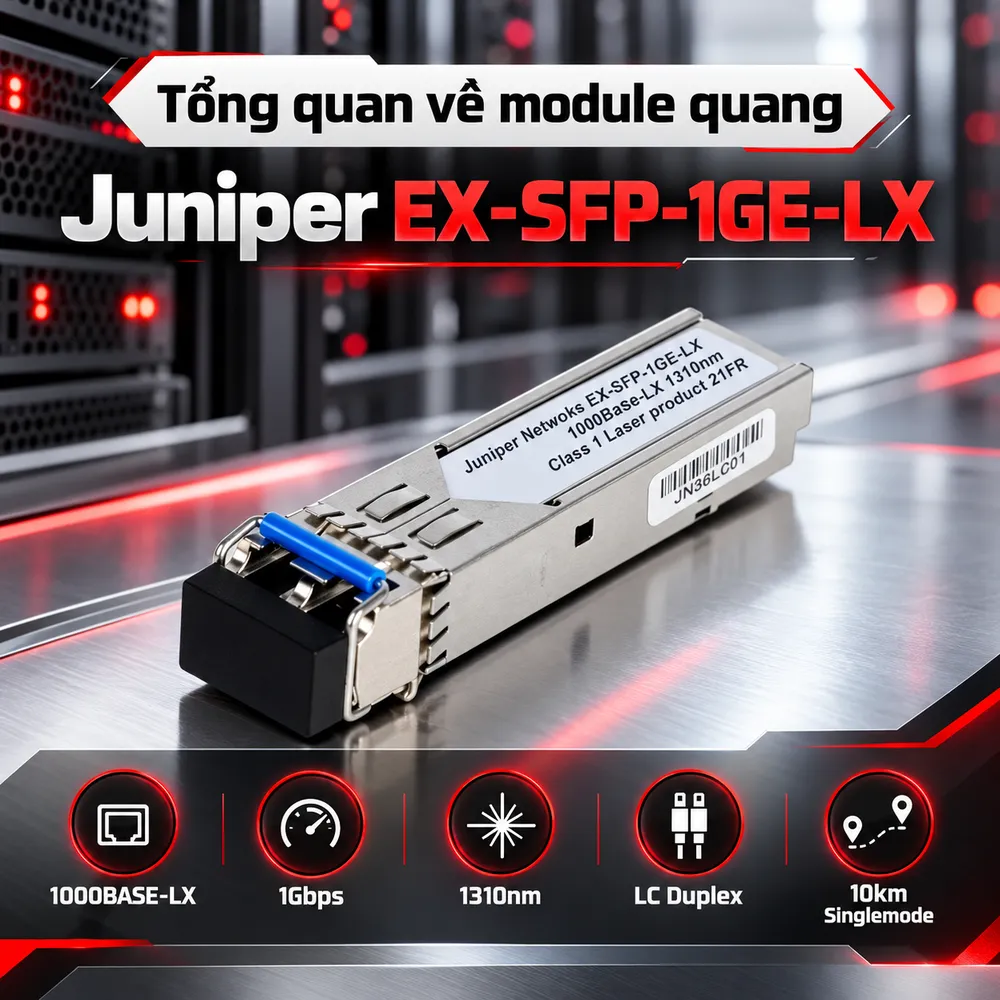

Tổng quan về module quang Juniper EX-SFP-1GE-LX

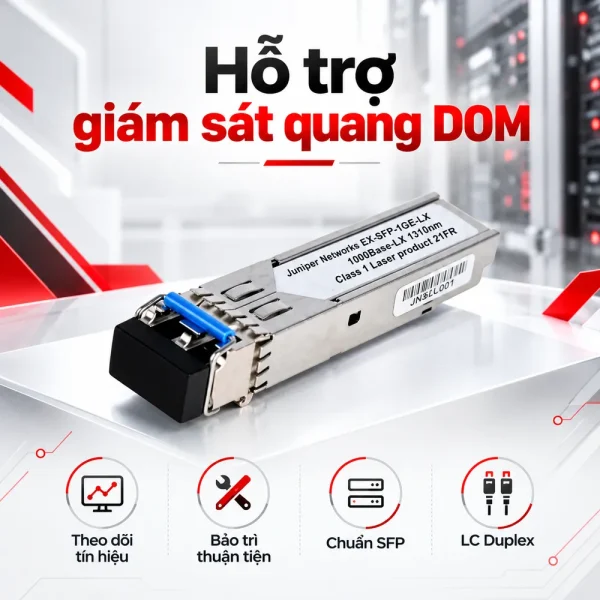

Juniper EX-SFP-1GE-LX là module thu phát quang Small Form-factor Pluggable (SFP) được thiết kế cho các thiết bị mạng sử dụng giao tiếp Gigabit Ethernet. Sản phẩm có nhiệm vụ chuyển đổi tín hiệu điện từ thiết bị mạng thành tín hiệu quang để truyền dữ liệu qua cáp Singlemode. Theo thông số Juniper Networks, EX-SFP-1GE-LX sử dụng chuẩn 1000BASE-LX, bước sóng 1310nm và hỗ trợ khoảng cách truyền dẫn danh định 10km. Thiết bị được trang bị giao diện LC Duplex, phù hợp với hệ thống cáp quang có hai đường truyền phát và nhận riêng biệt. Với tốc độ Ethernet 1Gbps, module đáp ứng nhu cầu kết nối các hệ thống mạng nội bộ, liên kết giữa switch và truyền dữ liệu đến những vị trí nằm ngoài phạm vi kết nối thông thường của cáp đồng. Thiết kế SFP nhỏ gọn cho phép lắp đặt vào cổng quang tương thích mà không cần thay đổi toàn bộ thiết bị chuyển mạch. Khi cần bảo trì hoặc thay thế, kỹ thuật viên có thể thao tác trực tiếp trên module theo hướng dẫn của nhà sản xuất. EX-SFP-1GE-LX có mã linh kiện Juniper 740-011614 và hỗ trợ Digital Optical Monitoring. Đây là chức năng hữu ích trong công tác quản lý trạng thái và kiểm tra đường truyền quang. Người dùng đang tìm kiếm thiết bị cho các tuyến quang có tốc độ và khoảng cách khác nhau có thể tham khảo danh mục Module Quang SFP tại HulaTech để lựa chọn model phù hợp.

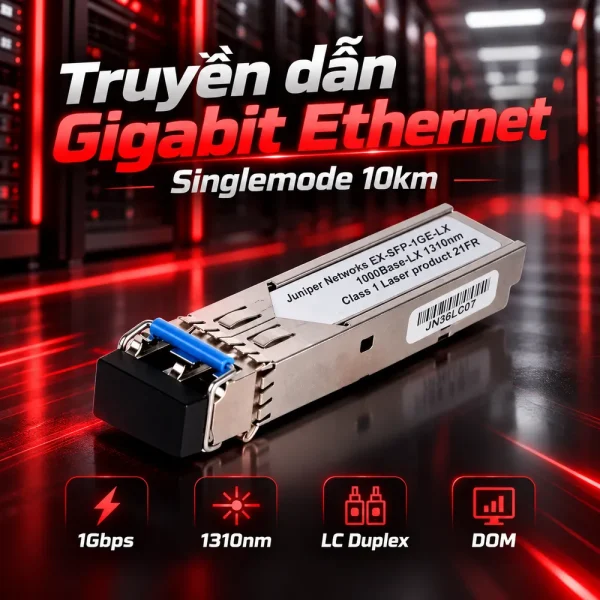

Công nghệ truyền dẫn và đặc điểm kỹ thuật của EX-SFP-1GE-LX

Một trong những đặc điểm quan trọng của Juniper EX-SFP-1GE-LX là khả năng truyền tín hiệu ở bước sóng 1310nm trên sợi quang Singlemode. Đây là cấu hình thường được sử dụng trong hệ thống Gigabit Ethernet cần kết nối qua khoảng cách đến 10km. Tốc độ truyền dẫn Gigabit Ethernet Module hoạt động theo chuẩn 1000BASE-LX, cung cấp kết nối Ethernet với tốc độ danh định 1Gbps. Chuẩn này phù hợp với các tuyến uplink từ switch truy cập đến switch tập trung, đồng thời hỗ trợ truyền dữ liệu giữa những khu vực có hạ tầng cáp quang. Tốc độ truyền dữ liệu thực tế của ứng dụng còn phụ thuộc cấu hình mạng, lưu lượng giao thức và khả năng xử lý của các thiết bị liên quan. Bước sóng 1310nm và cáp Singlemode EX-SFP-1GE-LX sử dụng bước sóng quang 1310nm, được thiết kế cho tuyến Singlemode có khoảng cách danh định tối đa 10km. Khi triển khai, cáp truyền dẫn, dây nhảy quang và dây pigtail cần phù hợp với chuẩn kết nối của hệ thống. Sử dụng đúng loại sợi giúp hạn chế những vấn đề phát sinh do không tương thích môi trường truyền dẫn. Đầu kết nối LC Duplex Giao diện LC Duplex gồm hai đầu kết nối quang, một đường phát Tx và một đường nhận Rx. Khi đấu nối, cần bảo đảm tín hiệu từ cổng phát của module thứ nhất được đưa đến cổng nhận của module đối diện. Đầu LC có kích thước nhỏ, thuận tiện sử dụng trong hệ thống phối quang và tủ mạng có mật độ kết nối cao. Chức năng giám sát DOM Juniper EX-SFP-1GE-LX hỗ trợ Digital Optical Monitoring, cho phép thiết bị chủ tương thích đọc các thông số giám sát quang. Chức năng này hỗ trợ kỹ thuật viên đánh giá trạng thái hoạt động, kiểm tra công suất tín hiệu và xác định nguyên nhân khi đường truyền xuất hiện sự cố.

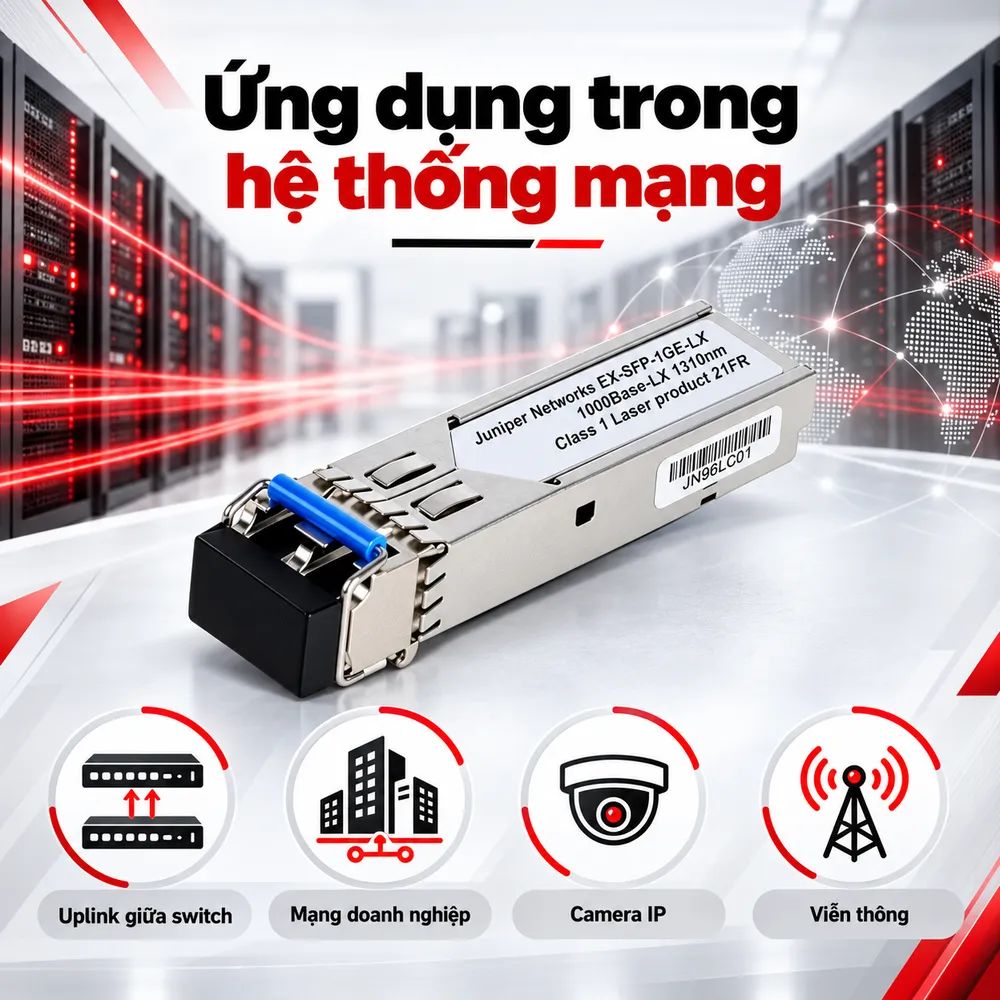

Ứng dụng module Juniper EX-SFP-1GE-LX trong hệ thống mạng

Juniper EX-SFP-1GE-LX được sử dụng trong nhiều mô hình mạng cần kết nối Gigabit Ethernet trên hạ tầng cáp quang Singlemode. Kết nối uplink giữa các switch Juniper Module có thể triển khai làm đường uplink giữa switch truy cập và switch tập trung. Việc sử dụng cáp quang giúp mở rộng phạm vi kết nối đến những vị trí cách xa nhau trong khuôn viên doanh nghiệp, trường học hoặc khu công nghiệp. Một số dòng switch Juniper EX Series có thể hỗ trợ dòng module này, nhưng cần xác nhận chính xác theo model, cổng giao tiếp và phiên bản Junos OS. Truyền dẫn dữ liệu cho hệ thống camera IP Trong hệ thống giám sát, EX-SFP-1GE-LX có thể kết nối switch camera tại các khu vực phân tán với trung tâm quản lý hình ảnh. Đường truyền Gigabit Ethernet phù hợp với nhiều cấu hình camera IP. Tuy nhiên, số lượng camera được hỗ trợ phải tính toán theo bitrate, độ phân giải, chuẩn nén và lưu lượng sử dụng thực tế. Không nên mặc định module hỗ trợ cố định 433 camera HD hoặc một số lượng camera Full HD cụ thể khi chưa có thông số thiết kế. Ứng dụng trong mạng LAN doanh nghiệp Đối với các công trình gồm nhiều tòa nhà, module có thể kết nối những phân đoạn mạng LAN thông qua tuyến cáp quang Singlemode. Giải pháp này phục vụ hoạt động trao đổi dữ liệu, truy cập hệ thống quản lý tập trung và kết nối các phòng ban ở những khu vực khác nhau. Hệ thống hội nghị truyền hình và IPTV Module cũng có thể tham gia hạ tầng truyền dẫn cho hệ thống hội nghị truyền hình, truyền hình IP và các dịch vụ sử dụng giao thức Ethernet. Khả năng đáp ứng phụ thuộc vào tổng băng thông yêu cầu, cấu hình mạng và chất lượng dịch vụ được triển khai.

Hướng dẫn lựa chọn và sử dụng module Juniper EX-SFP-1GE-LX

Để EX-SFP-1GE-LX hoạt động đúng yêu cầu, quá trình lựa chọn cần dựa trên thông số thiết bị chủ và đặc điểm thực tế của tuyến truyền dẫn. Trước tiên, kỹ thuật viên cần kiểm tra khả năng tương thích giữa module với switch hoặc router. Có cổng SFP không đồng nghĩa với việc thiết bị hỗ trợ mọi loại module quang. Danh sách hỗ trợ cần được đối chiếu bằng công cụ Hardware Compatibility Tool của Juniper. Tiếp theo, cần xác định loại cáp quang đang sử dụng. EX-SFP-1GE-LX được Juniper công bố cho đường truyền Singlemode 1310nm, khoảng cách 10km. Không nên nhầm với EX-SFP-1GE-SX sử dụng bước sóng 850nm trên cáp Multimode. Trong quá trình thi công, cần chú ý các yếu tố sau:

• Sử dụng dây nhảy quang và đầu nối phù hợp với giao diện LC Duplex.
• Kiểm tra hướng kết nối Tx/Rx giữa hai module.
• Đánh giá suy hao của cáp quang, đầu nối và các mối hàn.
• Xác nhận module đối ứng có tốc độ, bước sóng và đặc tính quang tương thích.
• Kiểm tra trạng thái liên kết và thông số DOM sau khi lắp đặt.

Khoảng cách 10km là mức danh định theo thiết kế. Khả năng truyền dẫn thực tế cần đáp ứng ngân sách công suất quang và giới hạn suy hao cho phép. Ngoài ra, nếu hệ thống cần kết nối xa hơn 10km hoặc băng thông lớn hơn 1Gbps, người dùng nên xem xét những model module quang khác đáp ứng đúng yêu cầu, thay vì sử dụng EX-SFP-1GE-LX ngoài phạm vi được công bố. Module quang Juniper EX-SFP-1GE-LX phù hợp cho các hệ thống cần đường truyền Singlemode 1Gbps, khoảng cách đến 10km và giao diện LC Duplex. Thiết bị hỗ trợ mở rộng hạ tầng truyền dẫn quang, kết nối giữa các switch và phục vụ nhiều ứng dụng mạng doanh nghiệp. Khách hàng cần tìm hiểu sản phẩm, kiểm tra tương thích thiết bị hoặc nhận báo giá Juniper EX-SFP-1GE-LX có thể liên hệ HulaTech để được tư vấn cấu hình theo yêu cầu triển khai thực tế.
