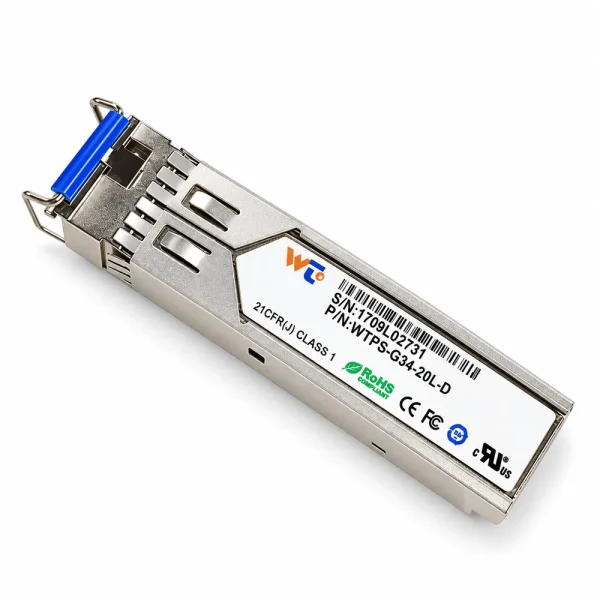

Module quang SFP WINTOP WTPS-G34-20L-D

Wintop WTPS-G34-20L-D là module thu phát quang SFP một sợi, hỗ trợ tốc độ tín hiệu 1,25Gbps và khoảng cách thiết kế 20km trên cáp single-mode. Sản phẩm phát ở bước sóng 1310nm, nhận ở 1490nm, sử dụng đầu LC và nguồn 3,3V. Cấu hình BiDi giúp truyền dữ liệu hai chiều trên cùng lõi quang, phù hợp hạ tầng Ethernet Gigabit có cổng SFP tương thích.

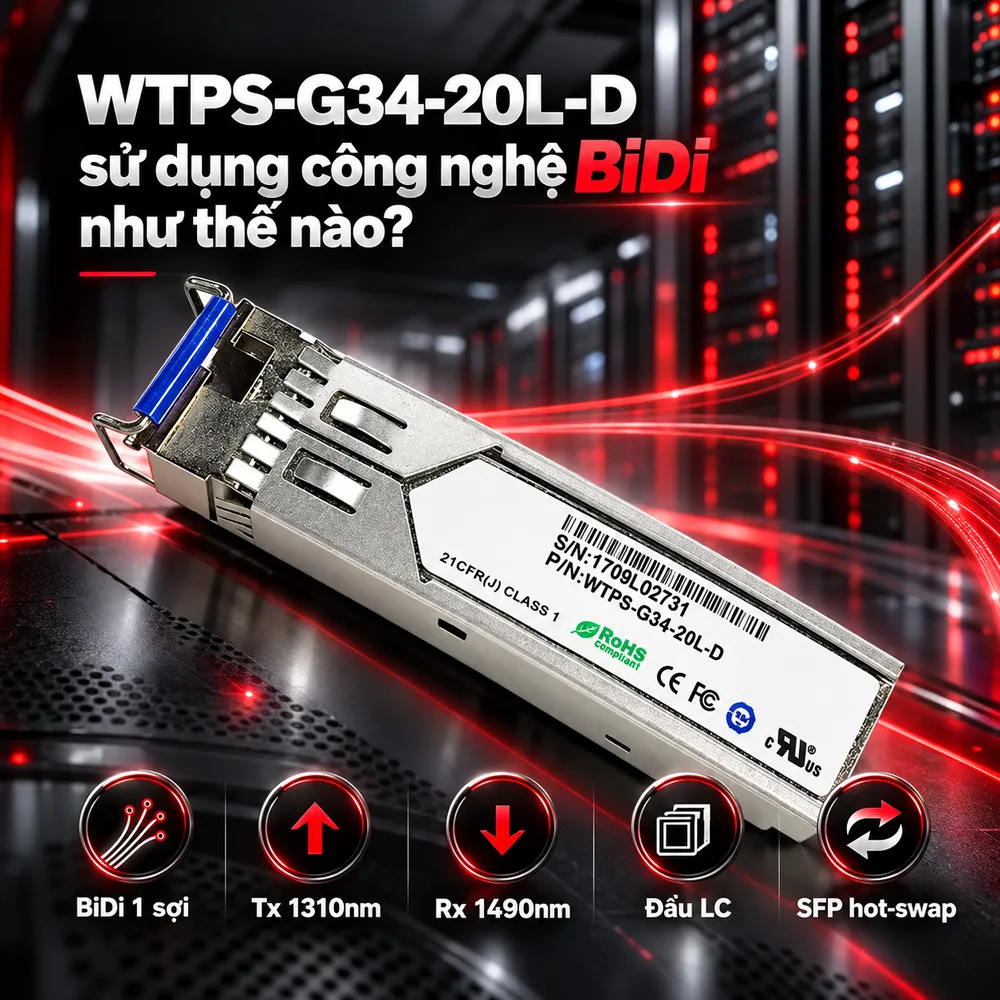

1. WTPS-G34-20L-D sử dụng công nghệ BiDi như thế nào?

Hai bước sóng dành cho hai chiều tín hiệu

BiDi là phương thức truyền và nhận trên một sợi bằng hai bước sóng khác nhau. Theo Wintop, phiên bản WTPS-G34-20L-D tích hợp laser FP phát tại 1310nm và bộ thu PIN nhận tại 1490nm. Để thiết lập đường truyền, đầu còn lại nên sử dụng WTPS-G43-20L-D, phát 1490nm bằng laser DFB và nhận 1310nm. Hai module cùng mã G34 không phải một cặp ghép đối ứng. Bản thân module không tự lựa chọn hoặc chuyển đổi bước sóng. Kỹ thuật viên cần kiểm tra nhãn Tx/Rx ở hai đầu trước khi cắm, nhất là khi bảo trì các tuyến có nhiều bộ thu phát tương tự.

Đầu LC và kiểu đóng gói SFP

WTPS-G34-20L-D sử dụng đầu nối LC cho một sợi single-mode, khác với module dùng hai cổng LC tách biệt chiều phát và nhận. Dạng SFP thuận tiện tháo lắp trên thiết bị hỗ trợ cắm nóng; tuy nhiên, khi rút module, liên kết tại cổng đó vẫn gián đoạn. Việc thay thế cần có phương án dự phòng nếu hệ thống đang phục vụ ứng dụng quan trọng.

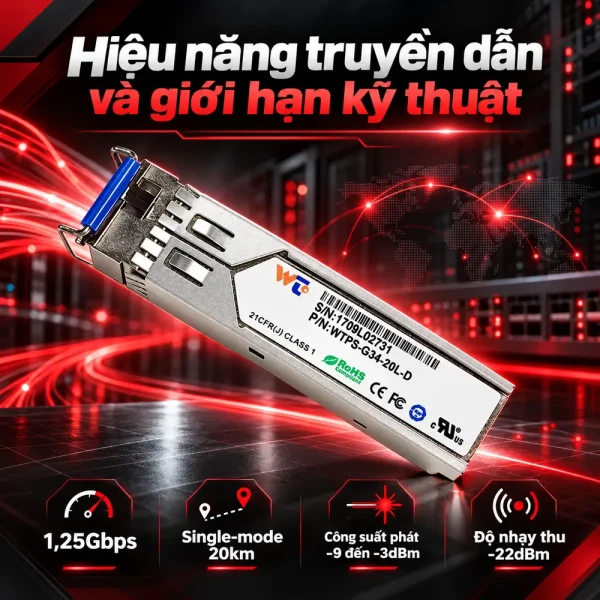

2. Hiệu năng truyền dẫn và các giới hạn kỹ thuật

Tốc độ Gigabit và khoảng cách 20km

Tốc độ tín hiệu danh định 1,25Gbps phục vụ những kết nối Gigabit Ethernet phù hợp. Con số này không đồng nghĩa thông lượng dữ liệu ứng dụng luôn đạt 1,25Gbps, bởi giao thức và thiết bị mạng còn tạo ra phần dữ liệu điều khiển. Khoảng cách 20km là giới hạn thiết kế, không phải bảo đảm mọi tuyến có chiều dài tương ứng đều hoạt động ổn định. Công suất phát trung bình được hãng công bố từ -9 đến -3dBm, độ nhạy thu ở mức -22dBm và giới hạn quá tải đầu nhận là -3dBm. Chênh lệch giữa công suất phát tối thiểu và độ nhạy thu khoảng 13dB trước khi tính dự phòng. Khi nghiệm thu, cần tính suy hao sợi, đầu nối, mối hàn và kiểm tra công suất nhận ở cả hai phía.

Thời gian chuyển mức và chất lượng tín hiệu

Wintop công bố thời gian tăng hoặc giảm tín hiệu quang tối đa 0,26ns, tổng jitter tối đa 0,43UI và tỷ lệ dập tắt trong phạm vi 8–15dB. Đây là các đặc tính tín hiệu được đo theo điều kiện kỹ thuật, không phải bằng chứng rằng đường truyền không có độ trễ hoặc không phát sinh lỗi. Chất lượng thực tế còn phụ thuộc thiết bị chủ và tình trạng tuyến cáp.

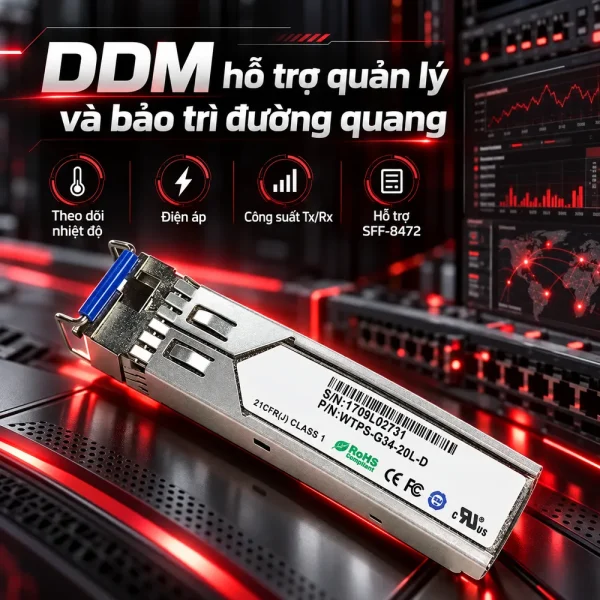

3. DDM hỗ trợ quản lý và bảo trì đường quang

Module tuân thủ giao diện chẩn đoán số SFF-8472, cho phép thiết bị chủ tương thích đọc các thông số như nhiệt độ, điện áp, dòng laser, công suất phát và công suất thu. Các chỉ số giúp kỹ thuật viên đối chiếu sự thay đổi tín hiệu theo thời gian và xác định nguyên nhân cảnh báo. Khả năng hiển thị cụ thể phụ thuộc firmware và phần mềm quản lý của switch, không phải mọi khe SFP đều cung cấp thông tin. Nhà sản xuất nêu nguồn cấp đơn 3,3V, giao diện dữ liệu tương thích LVPECL, khả năng hạn chế nhiễu điện từ và bảo vệ tĩnh điện ESD. Sản phẩm tuân thủ yêu cầu RoHS và an toàn laser IEC 60825. Tài liệu công bố thông số quang trong điều kiện nhiệt độ 0–70°C; không nên mặc định đây là phiên bản công nghiệp -40 đến +85°C khi chưa xác nhận mã. Khi phát sinh lỗi, quản trị viên nên kiểm tra trạng thái cổng, cảnh báo mất tín hiệu, công suất thu và bộ đếm lỗi trước khi thay module. Vệ sinh đầu LC và đo suy hao tuyến thường là những thao tác cần thực hiện trước khi kết luận phần cứng bị hỏng.

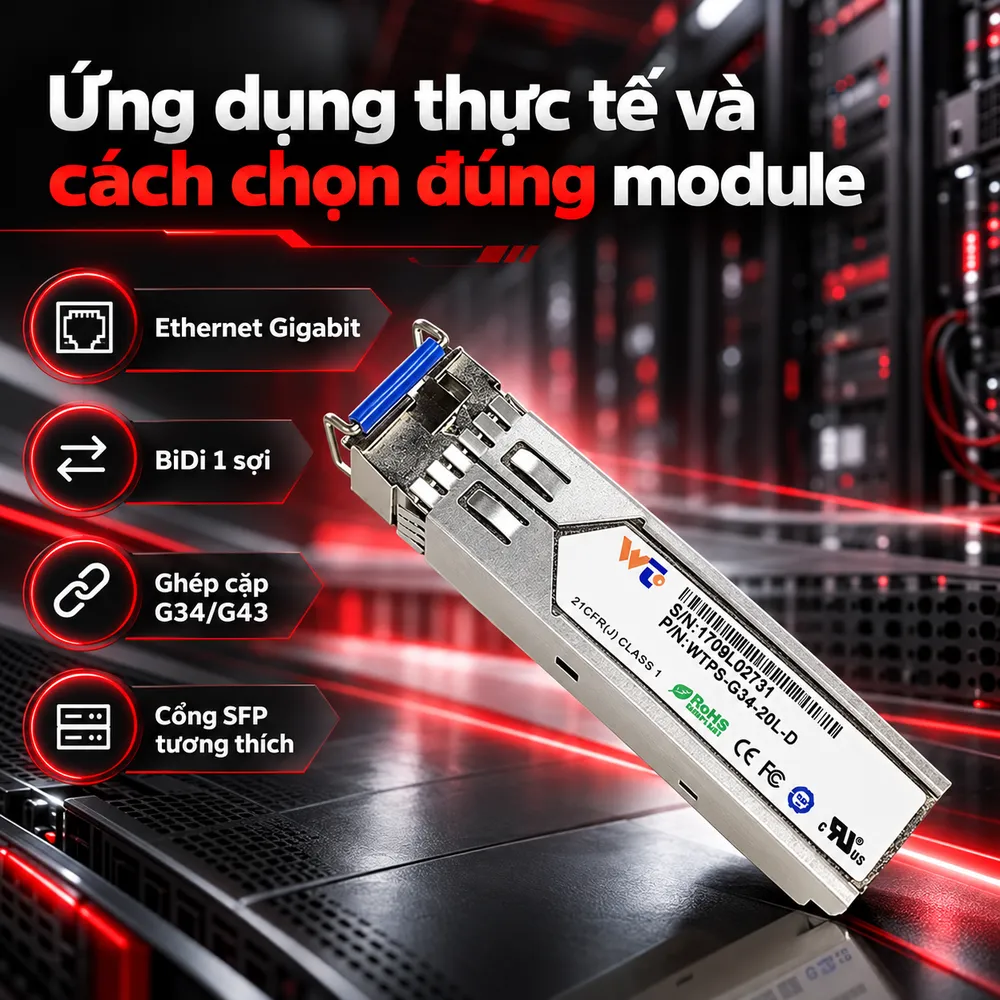

4. Ứng dụng thực tế và cách chọn đúng module

Kết nối mạng doanh nghiệp và viễn thông

WTPS-G34-20L-D thích hợp với liên kết Ethernet một sợi giữa hai switch hoặc thiết bị truyền dẫn quang có cổng SFP hỗ trợ module BiDi 1,25Gbps. Trong mạng doanh nghiệp, cách triển khai này hữu ích khi số lõi cáp sẵn có hạn chế. Tại mạng Metro hoặc hệ thống viễn thông, module có thể phục vụ tuyến điểm tới điểm dài tới 20km nếu ngân sách suy hao đáp ứng thiết kế. Khi một công trình có nhiều chuẩn cổng và khoảng cách khác nhau, lựa chọn Module Quang SFP cần căn cứ vào tốc độ, bước sóng, số sợi và danh sách tương thích thiết bị. Module BiDi 1310/1490nm không thể hoán đổi tùy ý với loại 1310/1550nm hoặc module dùng hai sợi quang.

Lưu ý mua hàng và nghiệm thu

Trước khi mua, xác nhận chính xác mã WTPS-G34-20L-D, mã đối ứng G43, đầu LC, chuẩn single-mode và tốc độ cổng. Sau lắp đặt, kiểm tra trạng thái liên kết, đo công suất quang hai chiều và theo dõi lỗi dữ liệu khi thử nghiệm. Không nên dựa riêng vào hình dạng SFP để kết luận tương thích với mọi switch, router hay thiết bị lưu trữ. Wintop WTPS-G34-20L-D phù hợp các tuyến quang Gigabit BiDi cần sử dụng một lõi single-mode trong phạm vi 20km. HulaTech hỗ trợ đối chiếu mã module, bước sóng, điều kiện tuyến và báo giá theo số lượng triển khai thực tế tại công trình.
