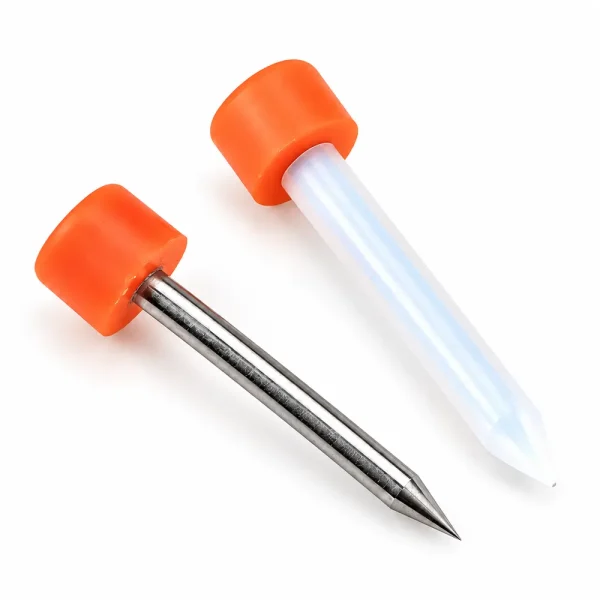

Điện cực máy hàn quang Sumitomo

Điện cực máy hàn quang Sumitomo là cặp kim phóng hồ quang dùng để tạo nhiệt nung chảy hai đầu sợi quang trong quá trình hàn nối. Cần thay linh kiện khi số lần phóng đạt ngưỡng bảo trì hoặc hồ quang suy giảm. Với các dòng Type-25e, Type-39, Type-46, Type-66, Type-71, Z1C và Quantum Q101, mã điện cực thường gặp là Sumitomo ER-10. Cần xác nhận đúng model.

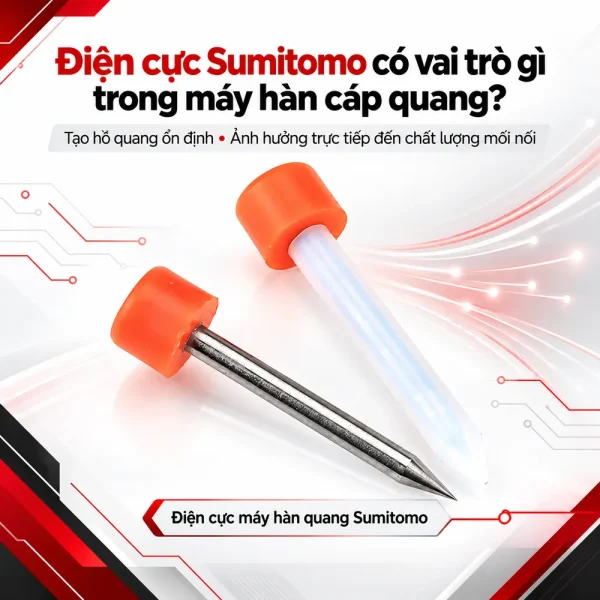

Điện cực Sumitomo có vai trò gì trong máy hàn cáp quang?

Nguyên lý tạo hồ quang và ảnh hưởng tới mối nối

Điện cực được lắp thành một cặp đối diện trong buồng hàn. Khi máy vận hành, điện áp cao tạo hồ quang giữa hai đầu kim, cung cấp nhiệt làm mềm và nung chảy thủy tinh. Máy căn chỉnh hai sợi trước khi nối. Sau nhiều lần phóng, đầu kim có thể mòn, biến đổi hình dạng hoặc bám sản phẩm khi nóng chảy. Hồ quang thiếu ổn định có thể khiến mối nối xuất hiện bọt khí, suy hao cao hoặc độ bền cơ học kém. Nguyên nhân khác gồm mặt cắt xấu, sợi bẩn hoặc rãnh chữ V bám bụi. Thiết kế đúng giúp hồ quang ổn định. Sumitomo cảnh báo linh kiện không chính hãng có thể khác về vật liệu, kích thước hoặc hình dạng, khiến điện cực lắp không khít và tăng nguy cơ hư hỏng máy.

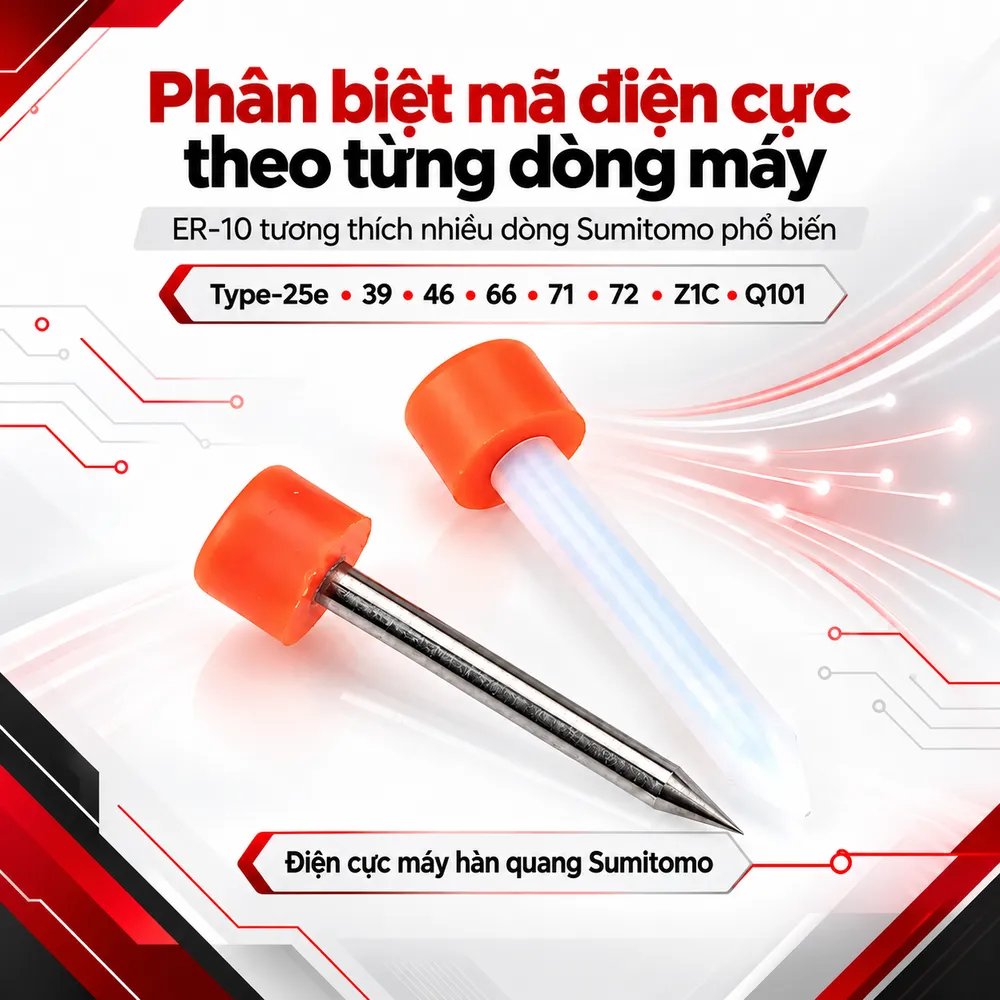

Phân biệt mã điện cực theo từng dòng máy

Theo danh mục Sumitomo, ER-10 tương thích nhiều dòng Type-25e, Type-39, Type-46, Type-66, Type-71, Type-72, Z1C và Quantum Q101. Điện cực ER-10 được chế tạo từ hợp kim tungsten, chiều dài 20 mm, đường kính 2 mm; mỗi gói gồm hai kim. Tuy nhiên, không phải mọi thiết bị Sumitomo sử dụng chung mã này. Hãng quy định ER-11 cho dòng Type-201 và một số máy cầm tay, ER-17 cho Type-502S. Một số biến thể Type-39 có mã riêng. Cần đối chiếu mã trong hướng dẫn trước khi lắp.

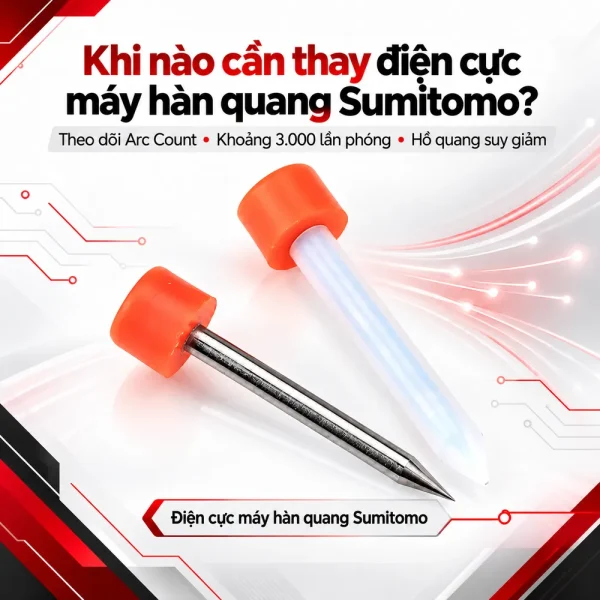

Khi nào cần thay điện cực máy hàn quang Sumitomo?

Thông tin thương mại thường nêu khoảng 3.000–4.000 lần phóng, nhưng tuổi thọ không cố định giữa các thế hệ máy. Chẳng hạn, hướng dẫn Sumitomo Type-71C khuyến nghị thay điện cực sau khoảng 3.000 lần phóng và hiển thị cảnh báo chuẩn bị thay khi vượt 2.500 lần. Các model khác theo hướng dẫn riêng. Kỹ thuật viên nên kiểm tra bộ đếm Arc Count trong menu bảo trì. Nếu máy phát cảnh báo thay điện cực, hồ quang không đều hoặc suy hao tăng liên tiếp dù đã chuẩn bị sợi đúng quy trình, cần kiểm tra điện cực. Đầu kim đen chưa đủ để kết luận. Không nên đợi máy hàn lỗi hoàn toàn mới thay linh kiện. Điện cực xuống cấp có thể gây hàn lại, hao vật tư và thời gian.

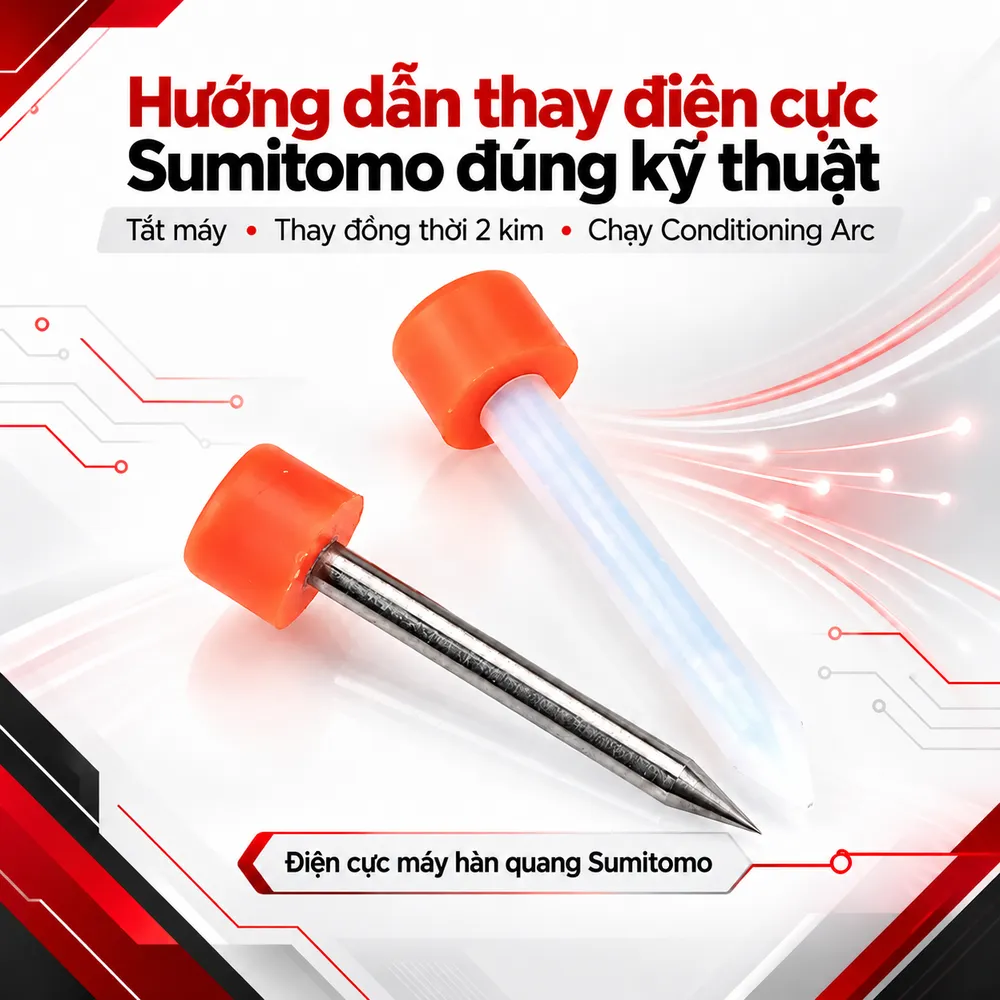

Hướng dẫn thay điện cực Sumitomo đúng kỹ thuật

Trước khi thực hiện, tắt máy, rút adapter và tháo pin theo hướng dẫn của thiết bị. Chờ buồng hàn nguội; không thao tác khi máy còn cấp điện. Chuẩn bị một cặp điện cực mới phù hợp và dụng cụ mở nắp giữ. Mở nắp chắn gió, tìm hai vị trí điện cực và nới vít cố định. Nhấc tấm giữ, lấy điện cực cũ ra nhẹ nhàng. Đầu kim rất sắc nên chỉ cầm ở phần thân được thiết kế để thao tác, tránh chạm vào đầu nhọn hoặc làm rơi kim trong khoang máy. Đưa kim mới vào đúng rãnh, bảo đảm phần định vị tiếp xúc đúng cơ cấu giữ. Lắp lại nắp và siết vít vừa đủ theo hướng dẫn. Luôn thay đồng thời cả hai điện cực, không kết hợp một kim mới với một kim đã mòn. Không tự ý mài hoặc lau đầu kim; hướng dẫn Type-71C không khuyến nghị làm sạch trực tiếp điện cực vì có thể ảnh hưởng đặc tính hồ quang. Sau khi lắp, bật máy và chạy chức năng ổn định điện cực hoặc Conditioning Arc nếu model có hỗ trợ. Hiệu chuẩn theo hướng dẫn; một số máy tự hiệu chuẩn trong chế độ Auto. Chỉ đặt lại bộ đếm sau khi thay thực tế, hoặc để máy tự đặt lại sau quá trình ổn định nếu nhà sản xuất thiết kế như vậy. Cuối cùng, hàn thử bằng sợi được chuẩn bị đúng, kiểm tra hình ảnh, cảnh báo và độ bền mối nối. Khi cần nghiệm thu, dùng thiết bị đo quang hoặc OTDR thay vì chỉ dựa trên giá trị suy hao ước lượng của máy.

Cách lựa chọn và bảo quản điện cực Sumitomo chính hãng

Khi mua, cần cung cấp model và phiên bản máy, chẳng hạn Type-39, Type-71C hay Z1C. Đối chiếu mã ER-10, ER-11 hoặc mã khác trên bao bì với tài liệu chính hãng. Kiểm tra tình trạng niêm phong, số lượng hai kim và nguồn gốc cung cấp; không kết luận hàng thật chỉ qua màu sắc hoặc hình ảnh quảng cáo. Sumitomo cảnh báo điện cực giả có thể lắp sai vị trí hoặc tạo hồ quang lệch, ảnh hưởng máy và chính sách bảo hành. Nên lựa chọn nguồn hàng có thể xác nhận mã linh kiện và hỗ trợ kỹ thuật sau bán. Bảo quản điện cực trong hộp, tránh ẩm và va đập. Khi thi công nhiều tuyến FTTH, LAN quang hoặc cáp trục, nên chuẩn bị một cặp dự phòng đúng mã để chủ động bảo trì. Điện cực máy hàn quang Sumitomo là linh kiện nhỏ nhưng ảnh hưởng trực tiếp đến quá trình hàn nối. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech và liên hệ để đối chiếu mã điện cực tương thích, kiểm tra tình trạng hàng và nhận tư vấn thay thế.
