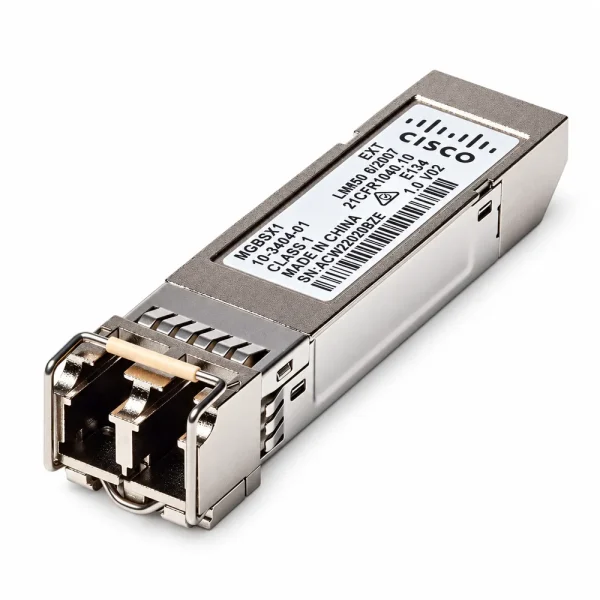

Module quang SFP Cisco MGBSX1 1000BASE-SX

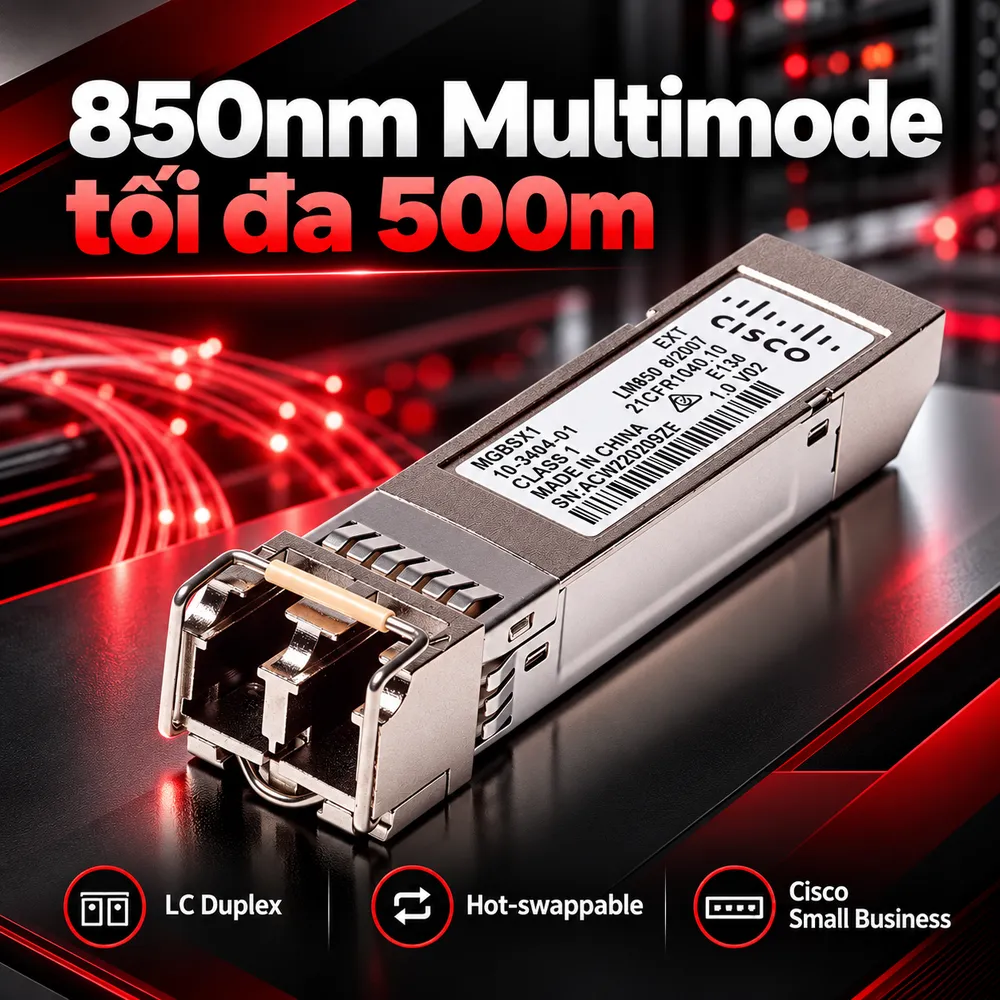

Module quang Cisco MGBSX1 là bộ thu phát SFP Gigabit Ethernet chuẩn 1000BASE-SX dành cho cáp quang Multimode, sử dụng bước sóng 850nm và đầu nối LC Duplex. Module có thiết kế nhỏ gọn, hỗ trợ cắm nóng và phù hợp xây dựng đường uplink giữa các switch tương thích. Cisco công bố khoảng cách tối đa 500m trong datasheet MGE hiện hành; một số tài liệu trước đó ghi 550m, vì vậy cần kiểm tra điều kiện cáp trước khi thiết kế.

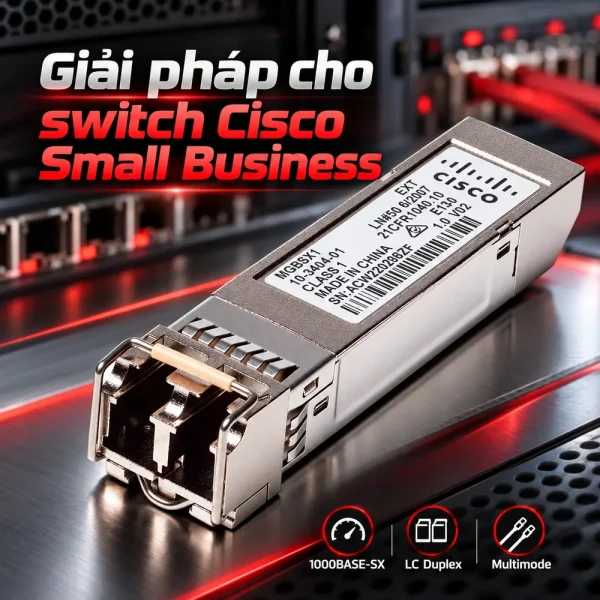

MGBSX1 nằm ở đâu trong hệ thống mạng Cisco Small Business?

Khi mạng LAN trải rộng qua nhiều tầng hoặc những khu vực trong khuôn viên, khoảng cách giữa các switch có thể vượt giới hạn truyền dẫn của cáp đồng. Nếu hạ tầng đã có sợi Multimode, MGBSX1 giúp tạo giao diện quang Gigabit từ khe SFP, tránh bổ sung thiết bị chuyển tiếp chỉ để kéo dài tuyến. MGBSX1 thuộc nhóm module MGE của Cisco Small Business, có nguồn gốc từ dòng thiết bị mạng doanh nghiệp nhỏ. Đây không phải tên gọi khác của GLC-SX-MMD hay module 10G SFP+; các dòng sản phẩm này có mã đặt hàng, tính năng và điều kiện tương thích riêng. Bộ thu phát chỉ đảm nhiệm chức năng giao tiếp quang. Switch vẫn xử lý VLAN, chuyển tiếp gói tin và các chính sách mạng. Trong cùng hệ thống, việc chọn Module Quang SFP cần dựa vào tốc độ cổng, loại sợi, bước sóng, chuẩn đầu nối và danh sách thiết bị được hỗ trợ, không chỉ dựa vào kích thước khe cắm.

Ba thông số cần kiểm tra trước khi thiết kế tuyến

Vì sao khoảng cách công bố có hai mức 500m và 550m?

Cisco xác nhận MGBSX1 hoạt động ở bước sóng 850nm theo chuẩn 1000BASE-SX trên sợi Multimode. Datasheet MGE công bố khoảng cách tối đa 500m, trong khi tài liệu Cisco cũ và một số bản giới thiệu sản phẩm ghi 550m. Hai con số phản ánh sự khác nhau giữa các nguồn công bố; không nên lấy mức cao hơn làm cam kết mặc định. Khả năng truyền dẫn phụ thuộc đường kính lõi sợi, băng thông modal, chiều dài thực tế và tổng suy hao tại các đầu nối. Hệ thống dùng cáp Multimode đời cũ có thể đạt cự ly ngắn hơn tuyến sử dụng sợi phù hợp. Kỹ thuật viên cần kiểm tra nhãn cáp, hồ sơ thiết kế và đo suy hao trước khi triển khai ở khoảng cách sát giới hạn.

Đầu LC Duplex vận hành theo nguyên tắc nào?

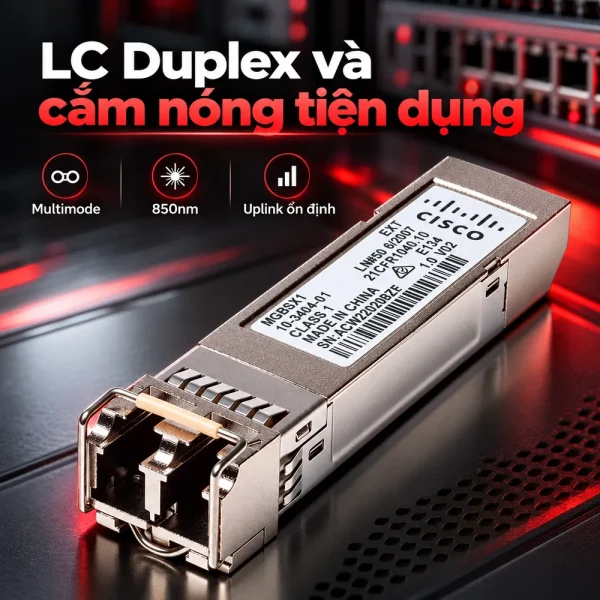

MGBSX1 sử dụng ổ cắm LC Duplex có suy hao chèn thấp theo mô tả Cisco. Một sợi đảm nhiệm chiều phát Tx, sợi còn lại đảm nhiệm chiều nhận Rx. Khi đấu hai switch, Tx của đầu thứ nhất phải nối sang Rx đầu thứ hai, rồi kết nối chiều ngược lại trên sợi còn lại. Đây không phải module BiDi một sợi và không phải loại RJ45 cổng đồng. Dây nhảy phải tương thích môi trường Multimode, được vệ sinh trước khi kết nối và đi dây với bán kính uốn hợp lý. Đầu connector bẩn hoặc tiếp xúc kém có thể khiến cổng không lên Link dù module đã được thiết bị nhận diện.

Cắm nóng, công suất và điều kiện hoạt động

Cisco trang bị chốt lò xo giúp tháo module, đồng thời hỗ trợ hot-swappable trên switch tương thích. Điều đó tạo thuận lợi cho thay thế khi bảo trì nhưng vẫn phải tuân thủ hướng dẫn an toàn của thiết bị chủ. Datasheet ghi công suất tiêu thụ tối đa 1W, nhiệt độ hoạt động 0–70°C và trọng lượng khoảng 18g. Công suất phát quang nằm trong khoảng -9,5 đến -4dBm, độ nhạy thu điển hình -20dBm. Những giá trị này giúp đánh giá ngân sách công suất, nhưng không thay thế việc đo và kiểm tra thực tế. Cisco công bố mức nhiễu điện từ đáp ứng FCC Part 15 Class B và các yêu cầu an toàn laser liên quan. Không nên tự suy luận rằng MGBSX1 hỗ trợ giám sát DOM nếu datasheet sản phẩm không xác nhận.

Những tình huống triển khai và những trường hợp không nên chọn

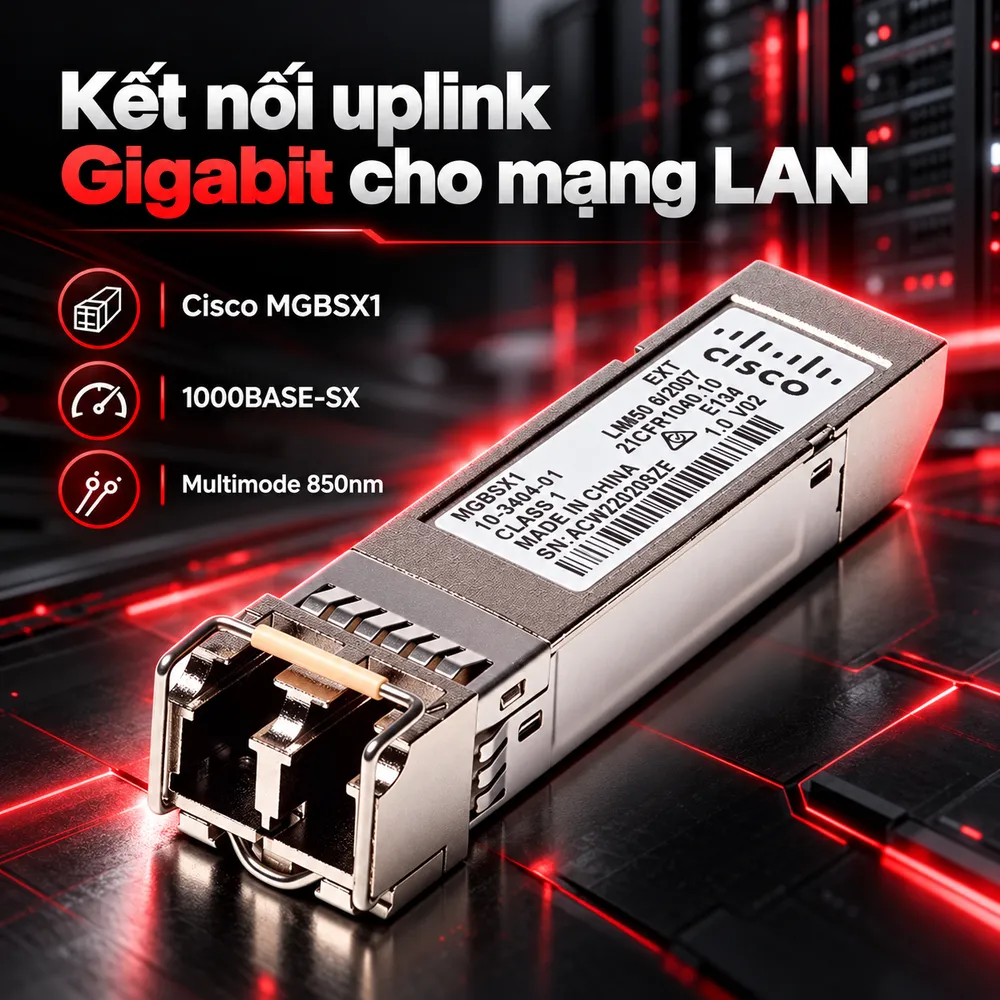

Tại tòa nhà văn phòng, MGBSX1 có thể làm uplink từ switch từng tầng về switch phân phối nếu tuyến Multimode và hai đầu SFP đáp ứng tiêu chuẩn. Đối với camera IP, đường truyền Gigabit có thể đưa lưu lượng từ switch tập trung đến NVR. Không nên quy đổi một module thành số camera cố định vì tổng băng thông phụ thuộc bitrate, độ phân giải, chuẩn nén và lượng dữ liệu phát sinh đồng thời. Nếu tuyến là Singlemode hoặc dài nhiều kilomet, cần chọn module thuộc nhóm LX hoặc LH tương ứng, chẳng hạn MGBLX1 hoặc MGBLH1 trên nền tảng hỗ trợ. Nếu cổng cần 10Gbps, MGBSX1 cũng không thay thế được SFP+ 10GBASE-SR.

Nghiệm thu kết nối và lựa chọn nguồn hàng tại HulaTech

Trước khi đặt mua, xác nhận model switch, phiên bản firmware, khe SFP Gigabit và tài liệu tương thích của Cisco. Trong thi công, kỹ thuật viên cần kiểm tra hướng Tx/Rx, vệ sinh dây nhảy LC và bảo vệ mắt trước nguồn phát quang. Sau khi cắm, kiểm tra trạng thái Link, tốc độ cổng, bộ đếm lỗi và chất lượng đường truyền bằng phương pháp đo phù hợp. Khi xuất hiện lỗi, khoanh vùng từ cáp, đầu nối, module đối ứng đến cấu hình switch trước khi kết luận phần cứng hỏng. Cisco MGBSX1 phù hợp cho uplink Gigabit 850nm trên hai sợi Multimode với cự ly theo điều kiện hãng công bố. Khách hàng có thể liên hệ HulaTech để kiểm tra tính tương thích, lựa chọn dây nhảy và nhận báo giá theo hạ tầng mạng đang sử dụng.
