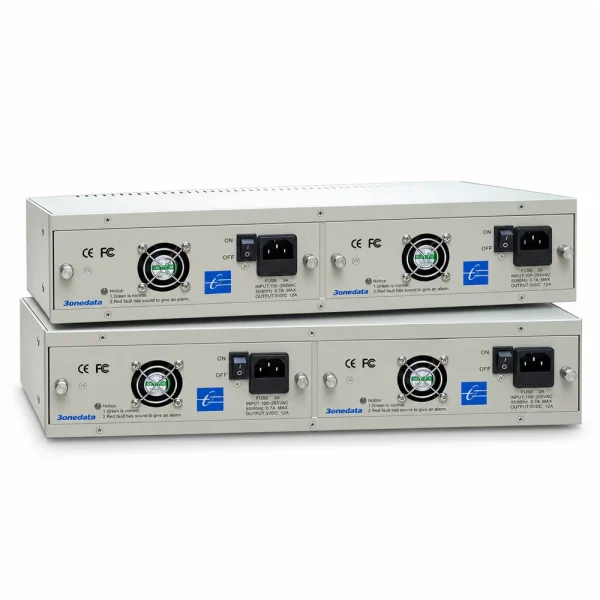

Khung nguồn tập trung 3Onedata 14 khe cắm Rack2000A

3Onedata RACK2000A là khung nguồn tập trung 2U lắp và cấp nguồn cho tối đa 14 media converter. Thiết bị giúp giảm số lượng adapter và dây nguồn rời để thuận tiện kiểm tra và bảo trì tại phòng máy. RACK2000A hỗ trợ 14 khe, nguồn dự phòng, hot-swap, nguồn vào 100–260VAC và nguồn ra 5VDC.

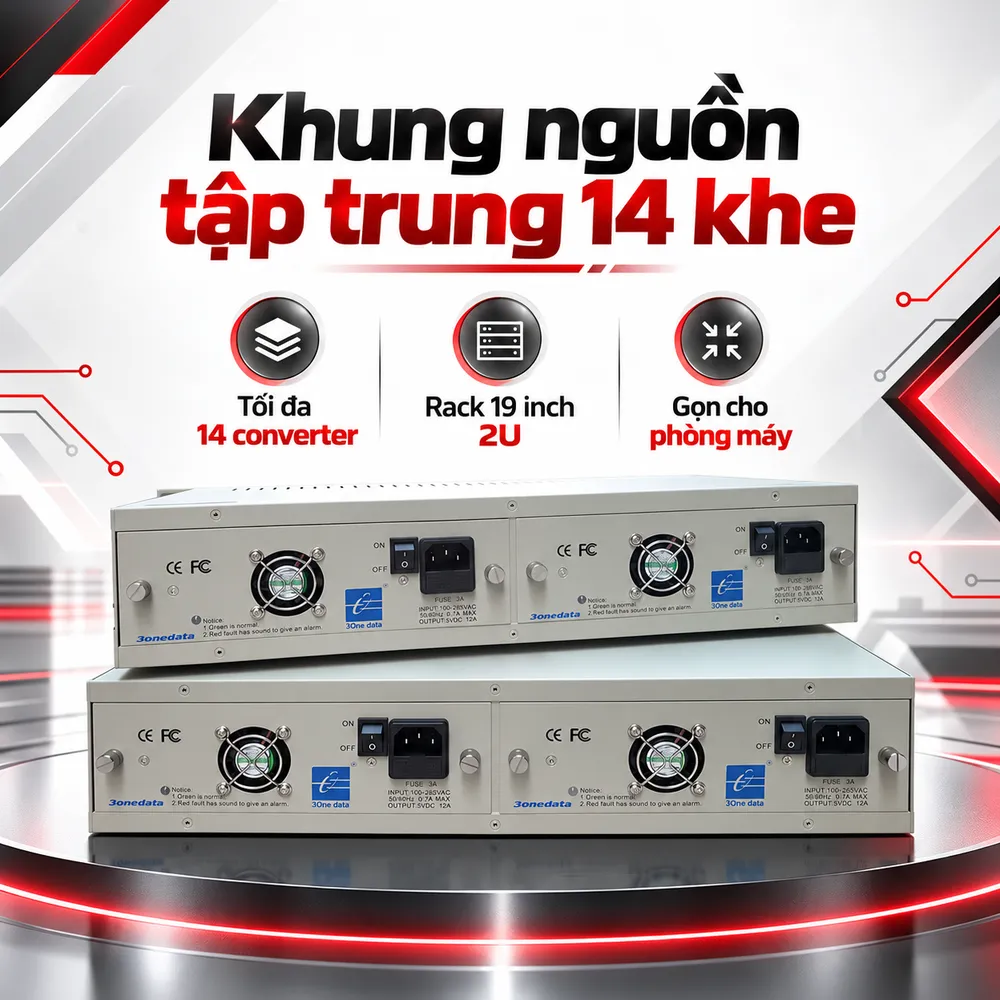

RACK2000A tập trung nguồn cho tối đa 14 media converter

RACK2000A được thiết kế theo dạng rack 19 inch, chiều cao 2U và có 14 vị trí lắp thiết bị. Mỗi khe cho phép bố trí một media converter tương thích, giúp gom nhiều bộ chuyển đổi vốn sử dụng nguồn riêng lẻ vào cùng một khung nguồn tập trung. Cách tổ chức này hữu ích tại phòng máy có nhiều tuyến cáp quang. Thay vì sử dụng hàng loạt adapter AC/DC và ổ cắm riêng, kỹ thuật viên có thể cấp nguồn chung thông qua chassis. Việc đi dây phía sau tủ rack gọn hơn, đồng thời giảm số điểm kết nối nguồn cần kiểm tra khi bảo trì. Người dùng có thể tham khảo danh mục Converter quang tại HulaTech để lựa chọn media converter phù hợp với tốc độ, loại sợi và khoảng cách truyền dẫn. Khi đưa converter vào RACK2000A, cần kiểm tra kiểu cơ khí và yêu cầu nguồn, không nên mặc định mọi converter dạng để bàn đều tương thích.

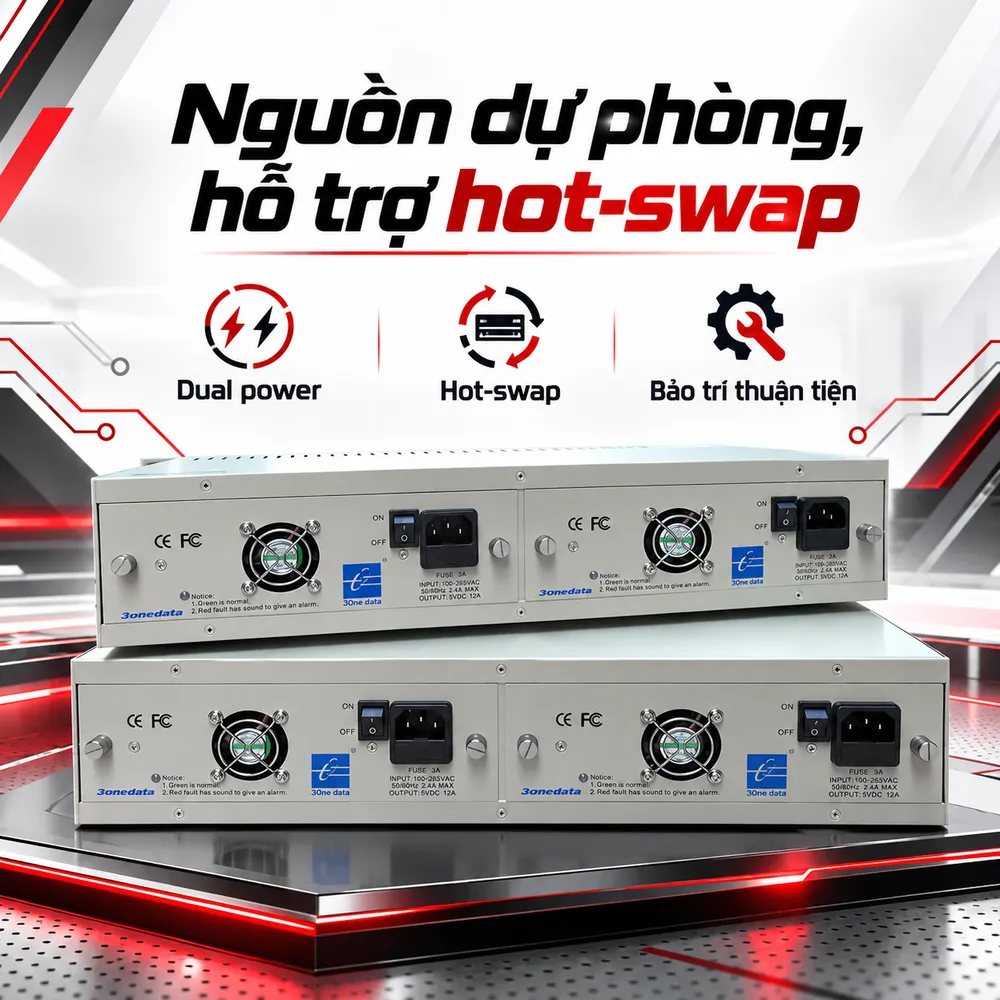

Nguồn dự phòng và hỗ trợ hot-swap khi vận hành

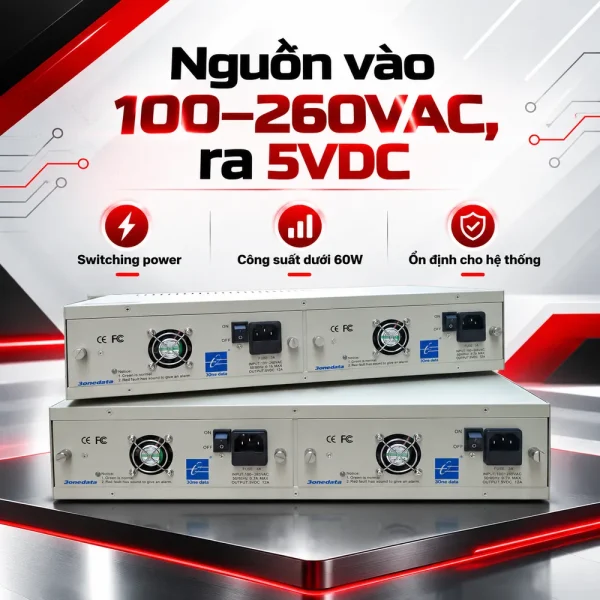

Một điểm quan trọng của RACK2000A là khả năng sử dụng nguồn kép. Theo datasheet RACK2000 Series, hai bộ nguồn có thể hoạt động đồng thời để chia tải. Khi một nguồn gặp sự cố, nguồn còn lại có thể tiếp tục cấp điện, giúp giảm nguy cơ toàn bộ media converter trong chassis bị mất nguồn cùng lúc. Thiết kế nguồn tháo lắp từ phía sau hỗ trợ bảo trì. Kỹ thuật viên có thể thay bộ nguồn lỗi mà không phải tháo toàn bộ khung khỏi tủ rack. Tài liệu của hãng cho biết hệ thống hỗ trợ hot-swappable, giúp việc thay thế mô-đun nguồn thuận tiện hơn khi vận hành. Nguồn chuyển mạch có cơ chế bảo vệ quá áp và quá dòng. RACK2000A sử dụng điện áp vào 100–260VAC, tần số 50–60Hz và cung cấp đầu ra 5VDC. Công suất tiêu thụ toàn tải được công bố dưới 60W.

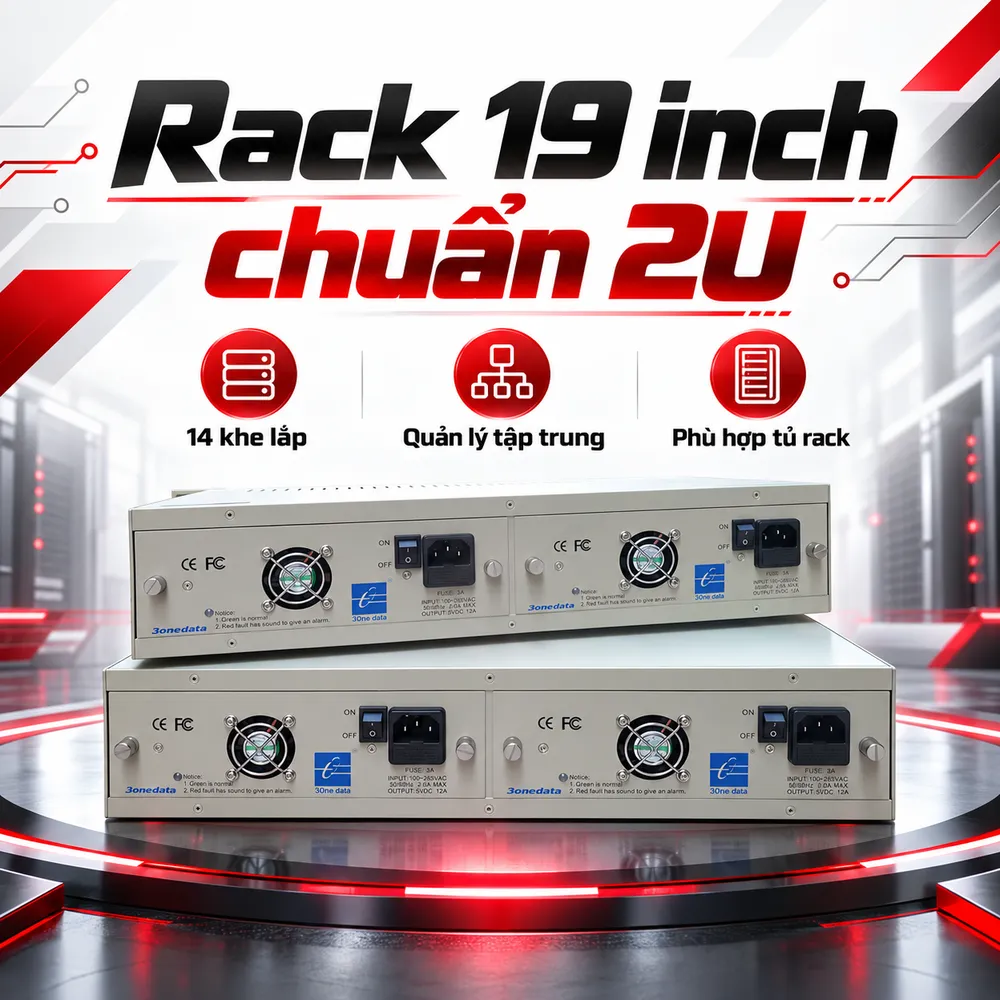

Thiết kế 2U phù hợp tủ rack 19 inch

RACK2000A sử dụng cấu trúc rack 19 inch với chiều cao 2U. Kích thước được công bố là 488 × 90 × 231 mm, cho phép bố trí 14 converter trong một không gian tập trung. Vỏ kim loại giúp tăng khả năng che chắn và giảm ảnh hưởng của nhiễu điện từ từ bộ nguồn đến các mô-đun bên trong. Việc gom thiết bị vào một chassis cũng giúp kỹ thuật viên dễ quan sát đèn trạng thái và phân loại tuyến. RACK2000A không phải switch Ethernet và không thực hiện chuyển mạch dữ liệu giữa các converter. Chức năng chính của khung là cung cấp vị trí lắp và nguồn điện tập trung. Mỗi media converter vẫn hoạt động theo giao diện, tốc độ và chức năng riêng của model được lắp trong từng khe.

Điều kiện môi trường và lưu ý về khả năng tương thích

Theo datasheet của 3Onedata, RACK2000A hoạt động từ 0°C đến 50°C, nhiệt độ lưu trữ từ -10°C đến 70°C và độ ẩm tương đối từ 5% đến 95% không ngưng tụ. Thiết bị được công bố đáp ứng CE, FCC và RoHS. Khi lắp đặt, cần dành khoảng không phù hợp cho thông gió và bảo trì. Không nên đặt chassis tại khu vực có nước, độ ẩm ngưng tụ hoặc nhiệt độ vượt giới hạn nhà sản xuất. Về khả năng tương thích, cần kiểm tra đúng dòng media converter mà RACK2000A hỗ trợ. Không nên chỉ dựa vào kích thước bên ngoài để kết luận một converter khác có thể sử dụng trong khung. Các yếu tố cần đối chiếu gồm kích thước, vị trí tiếp xúc nguồn, điện áp 5VDC, cơ chế cố định và hướng lắp. Nếu thiếu tài liệu xác nhận, nên kiểm tra với nhà cung cấp trước khi đưa thiết bị vào hệ thống.

Ứng dụng và lợi ích thực tế của RACK2000A

RACK2000A phù hợp với phòng máy có nhiều tuyến converter quang cần hoạt động liên tục, chẳng hạn mạng camera, hệ thống truyền dẫn giữa các tòa nhà, mạng doanh nghiệp, hạ tầng viễn thông hoặc các điểm tập trung cáp quang. Với tối đa 14 khe, thiết bị giúp bố trí converter theo cùng một chuẩn rack thay vì đặt rời hoặc sử dụng nhiều adapter nguồn. Lợi ích thực tế nằm ở khả năng giảm dây nguồn, tập trung bảo trì và hỗ trợ dự phòng nguồn. Khi cần kiểm tra một tuyến, kỹ thuật viên có thể xác định vị trí converter theo khe, theo dõi trạng thái và thay thế thiết bị mà không phải tìm adapter tương ứng. Số khe 14 không có nghĩa mọi hệ thống đều cần lắp đủ 14 converter. Người dùng có thể triển khai từ một đến nhiều thiết bị tùy quy mô, đồng thời chừa khe dự phòng cho nhu cầu mở rộng. Khung nguồn tập trung 3Onedata RACK2000A là chassis 2U dành cho hệ thống cần quản lý tập trung tối đa 14 media converter, hỗ trợ nguồn dự phòng, hot-swap, nguồn vào 100–260VAC và đầu ra 5VDC. Sản phẩm phù hợp với phòng máy cần tổ chức nguồn và thiết bị gọn hơn, nhưng cần kiểm tra đúng khả năng tương thích của từng converter trước khi lắp. Khách hàng có thể liên hệ HulaTech để được tư vấn cấu hình rack, converter và phương án triển khai theo số lượng tuyến quang thực tế.
