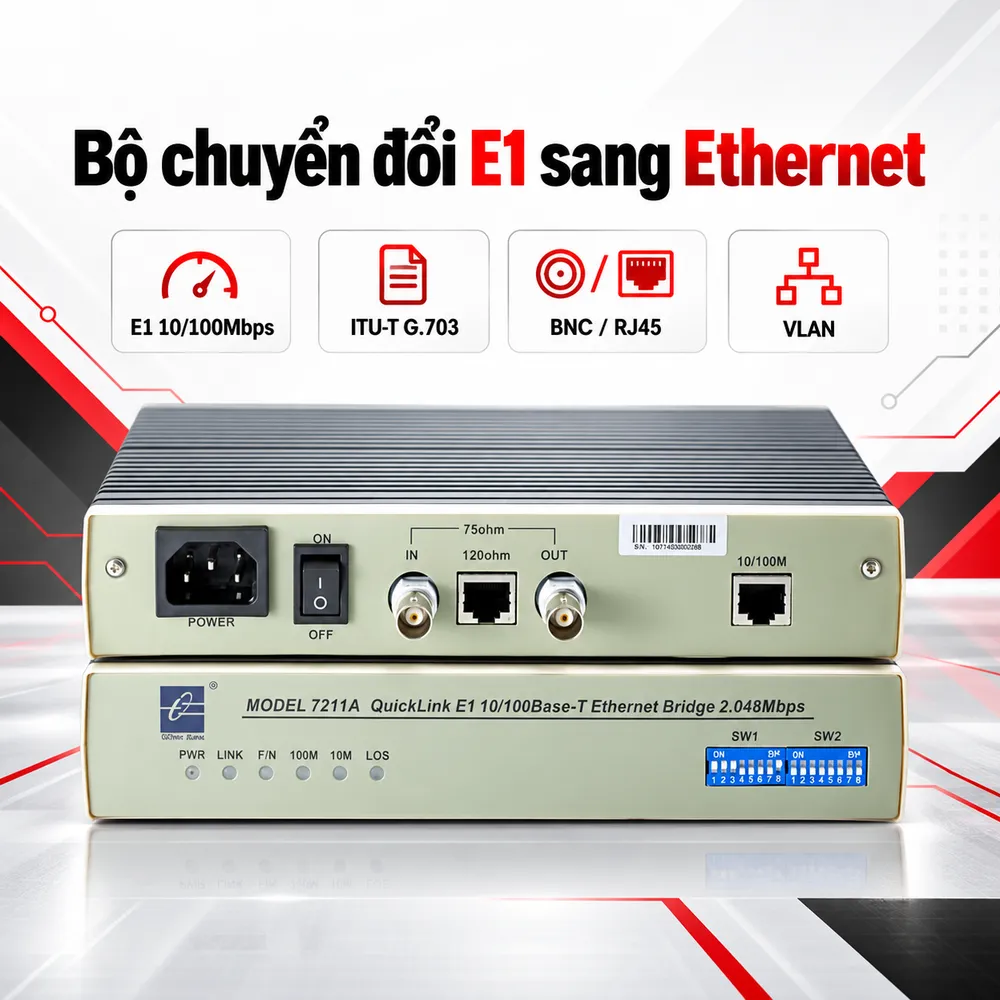

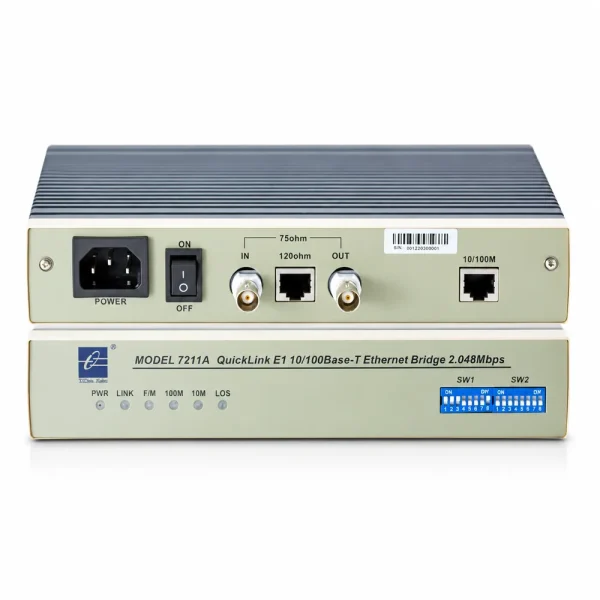

MODEL7211 Converter quang E1 sang Ethernet

MODEL7211 là bộ chuyển đổi E1 sang Ethernet được thiết kế để kết nối hạ tầng truyền dẫn E1 với mạng Ethernet 10/100Mbps. Thiết bị hỗ trợ giao diện E1 theo tiêu chuẩn ITU-T G.703 và giao diện Ethernet theo IEEE 802.3, phù hợp với các hệ thống viễn thông, mạng truyền dữ liệu và doanh nghiệp đang sử dụng đường truyền E1 nhưng cần kết nối với thiết bị mạng Ethernet. Bên cạnh khả năng chuyển đổi giao diện, MODEL7211 còn hỗ trợ VLAN, tự động điều chỉnh tốc độ Ethernet và chế độ Full/Half Duplex. Thiết bị cung cấp cả giao diện RJ45 và BNC cho phía E1, đồng thời trang bị hệ thống đèn LED để theo dõi nguồn, trạng thái Ethernet và cảnh báo đường truyền. Dải nhiệt độ hoạt động từ -10°C đến 60°C và nhiều lựa chọn nguồn cấp giúp sản phẩm có thể triển khai trong các hệ thống có điều kiện vận hành khác nhau.

MODEL7211 chuyển đổi E1 sang Ethernet như thế nào?

Chức năng chính của MODEL7211 là chuyển đổi dữ liệu giữa giao diện truyền dẫn E1 và Ethernet. E1 là chuẩn truyền dẫn số được sử dụng phổ biến trong hệ thống viễn thông truyền thống, trong khi Ethernet là giao diện mạng phổ biến trên switch, router, máy tính và nhiều thiết bị mạng hiện nay. MODEL7211 tạo cầu nối giữa hai loại giao diện này, cho phép hệ thống tiếp tục sử dụng đường E1 hiện hữu nhưng kết nối được với mạng LAN Ethernet. Phía E1 của thiết bị tuân thủ tiêu chuẩn ITU-T G.703. Đây là tiêu chuẩn xác định các đặc tính vật lý và điện của giao diện số trong hệ thống truyền dẫn. Thiết bị sử dụng mã hóa HDB3, phù hợp với hệ thống E1 tiêu chuẩn. Ở phía Ethernet, MODEL7211 tuân thủ IEEE 802.3 và hỗ trợ tốc độ 10/100Mbps. Khi kết nối với switch hoặc thiết bị mạng, converter có thể tự động điều chỉnh tốc độ phù hợp. Khả năng chuyển đổi này đặc biệt hữu ích đối với những công trình vẫn sử dụng tuyến E1 nhưng cần tích hợp với hạ tầng Ethernet mà không muốn thay thế toàn bộ đường truyền hiện hữu.

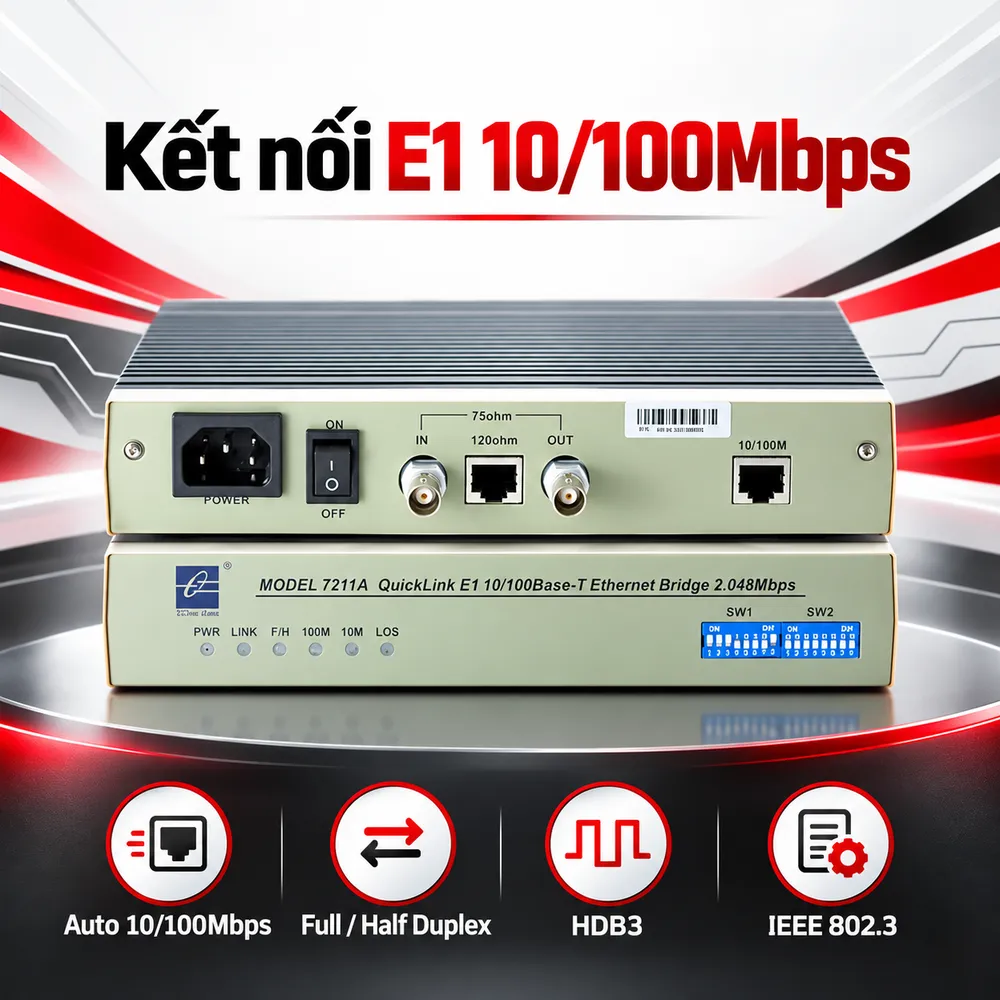

Hỗ trợ Ethernet 10/100Mbps, VLAN và Full/Half Duplex

MODEL7211 hỗ trợ giao diện Ethernet với tốc độ 10/100Mbps, đáp ứng nhu cầu truyền dữ liệu của nhiều hệ thống viễn thông và mạng doanh nghiệp sử dụng E1. Tính năng tự động điều chỉnh tốc độ giúp thiết bị nhận biết khả năng của thiết bị Ethernet ở đầu kết nối và lựa chọn tốc độ phù hợp. Điều này làm giảm các bước cấu hình thủ công khi kết nối với switch, router hoặc máy tính. MODEL7211 đồng thời hỗ trợ chế độ Full Duplex và Half Duplex tự động. Full Duplex cho phép gửi và nhận dữ liệu đồng thời, trong khi Half Duplex sử dụng cùng một đường truyền cho hai chiều nhưng không thực hiện đồng thời. Một đặc điểm khác của MODEL7211 là khả năng hỗ trợ VLAN. VLAN cho phép phân chia một hạ tầng mạng vật lý thành các mạng logic riêng biệt. Trong hệ thống doanh nghiệp hoặc viễn thông có nhiều nhóm dịch vụ, VLAN có thể được sử dụng để tổ chức lưu lượng và tách các nhóm dữ liệu theo yêu cầu thiết kế mạng. Tuy nhiên, cấu hình VLAN cụ thể cần được thực hiện dựa trên thiết kế tổng thể và khả năng tương thích của các thiết bị mạng tham gia hệ thống.

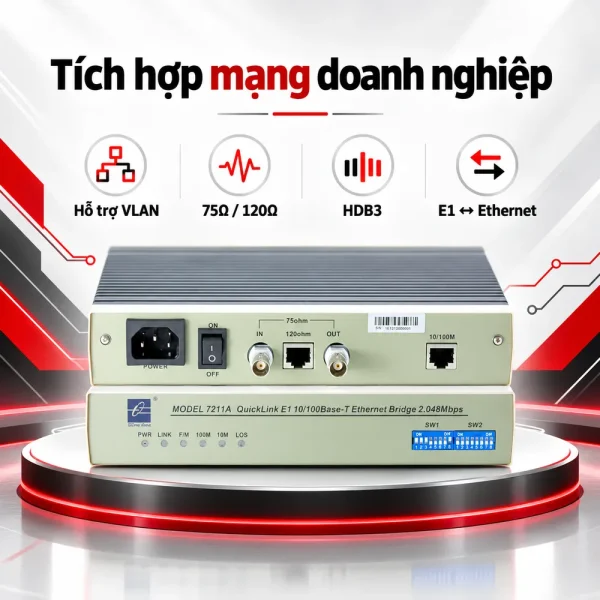

Giao diện E1 BNC và RJ45 linh hoạt khi triển khai

MODEL7211 hỗ trợ hai dạng giao diện thường gặp trên hệ thống E1 là BNC và RJ45. Điều này giúp thiết bị có thể tích hợp với nhiều loại hạ tầng truyền dẫn đang được sử dụng. Giao diện BNC thường xuất hiện trên tuyến E1 sử dụng cáp đồng trục với trở kháng 75Ω. Trong khi đó, giao diện RJ45 thường được triển khai trên đường E1 cân bằng với trở kháng 120Ω. Khi lắp đặt MODEL7211, kỹ thuật viên cần xác định chính xác loại giao diện, trở kháng và cấu hình tuyến E1 hiện tại. Việc đầu nối có hình dạng phù hợp không có nghĩa hệ thống chắc chắn tương thích nếu các thông số điện hoặc cấu hình truyền dẫn không giống nhau. Mã hóa HDB3 được MODEL7211 sử dụng trên giao diện E1 nhằm đáp ứng yêu cầu truyền tín hiệu số của hệ thống. Khả năng hỗ trợ cả BNC và RJ45 giúp sản phẩm phù hợp với những dự án nâng cấp mạng nơi nhiều thiết bị truyền dẫn E1 khác nhau đang tồn tại song song.

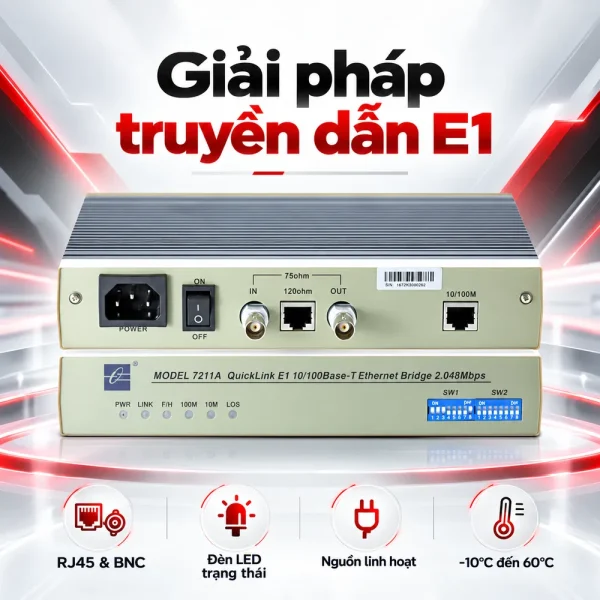

Đèn LED, nguồn cấp và điều kiện hoạt động của MODEL7211

Để hỗ trợ quá trình vận hành và bảo trì, MODEL7211 được trang bị hệ thống đèn LED hiển thị trạng thái thiết bị. Các chỉ báo có thể cung cấp thông tin về nguồn điện, trạng thái liên kết Ethernet, tốc độ Ethernet và các cảnh báo liên quan tới đường E1. Nhờ đó, kỹ thuật viên có thể kiểm tra nhanh trạng thái hoạt động khi lắp đặt hoặc xử lý sự cố. MODEL7211 hỗ trợ nhiều phương án cấp nguồn gồm 220VAC, -48VDC và 110–220VAC/DC, tùy cấu hình sản phẩm. Việc có nhiều tùy chọn nguồn giúp thiết bị phù hợp với phòng máy viễn thông, trạm kỹ thuật hoặc hệ thống doanh nghiệp sử dụng các chuẩn nguồn khác nhau. Thiết bị có thể hoạt động trong dải nhiệt độ từ -10°C đến 60°C và độ ẩm môi trường từ 5% đến 95%. Các giới hạn môi trường này cần được xem xét khi thiết kế tủ thiết bị. Nếu vị trí lắp đặt có nhiệt độ hoặc độ ẩm vượt ngoài phạm vi cho phép, cần có phương án kiểm soát môi trường phù hợp để duy trì điều kiện vận hành của thiết bị.

Ứng dụng và lưu ý khi lựa chọn MODEL7211

MODEL7211 phù hợp với các hệ thống cần kết nối đường E1 hiện hữu với mạng Ethernet. Một ứng dụng phổ biến là kết nối mạng LAN giữa các vị trí đang sử dụng tuyến truyền dẫn E1. Trong mạng viễn thông, converter có thể được sử dụng giữa thiết bị truyền dẫn E1 và switch Ethernet. Tại doanh nghiệp, thiết bị hỗ trợ tận dụng đường E1 sẵn có để tích hợp với hạ tầng LAN sử dụng giao diện RJ45 Ethernet. MODEL7211 cũng có thể được triển khai trong các trạm kỹ thuật, hệ thống truyền dữ liệu chuyên dụng và các công trình cần giao tiếp giữa thiết bị E1 với mạng IP/Ethernet. Trước khi lựa chọn sản phẩm, người dùng cần kiểm tra loại giao diện E1, chuẩn trở kháng 75Ω hoặc 120Ω, dạng đầu nối BNC/RJ45, yêu cầu Ethernet và loại nguồn cấp tại vị trí lắp đặt. Ngoài ra, cần kiểm tra chất lượng tuyến E1, cấu hình clock và các thiết bị ở hai đầu. Bộ chuyển đổi chỉ thực hiện nhiệm vụ chuyển đổi giao diện và không thể xử lý hoàn toàn các lỗi phát sinh từ cáp, đầu nối hoặc cấu hình đường truyền không phù hợp. MODEL7211 Bộ chuyển đổi E1 sang Ethernet là thiết bị dành cho hệ thống cần kết nối hạ tầng E1 với Ethernet 10/100Mbps. Sản phẩm hỗ trợ ITU-T G.703, IEEE 802.3, HDB3, VLAN, BNC/RJ45, Full/Half Duplex và nhiều phương án nguồn cấp. Khách hàng cần lựa chọn MODEL7211 theo cấu hình hệ thống có thể liên hệ HulaTech để được tư vấn thông số, phương án triển khai và báo giá phù hợp.
