Máy hàn cáp quang Inno Instrument IFS-15H cao cấp

Máy hàn cáp quang INNO Instrument IFS-15H là thiết bị hàn sợi quang đơn của INNO Instrument, Hàn Quốc, sử dụng phương pháp căn chỉnh lõi để hạn chế sai lệch khi nối sợi. Máy hàn khoảng 7 giây ở chế độ SM Fast, gia nhiệt điển hình 35 giây, trang bị màn hình LCD màu 4,3 inch và bộ nhớ 2.000 kết quả. Thiết bị phù hợp thi công mạng FTTx, cáp quang doanh nghiệp và đầu nối hàn quang SOC với phụ kiện tương thích.

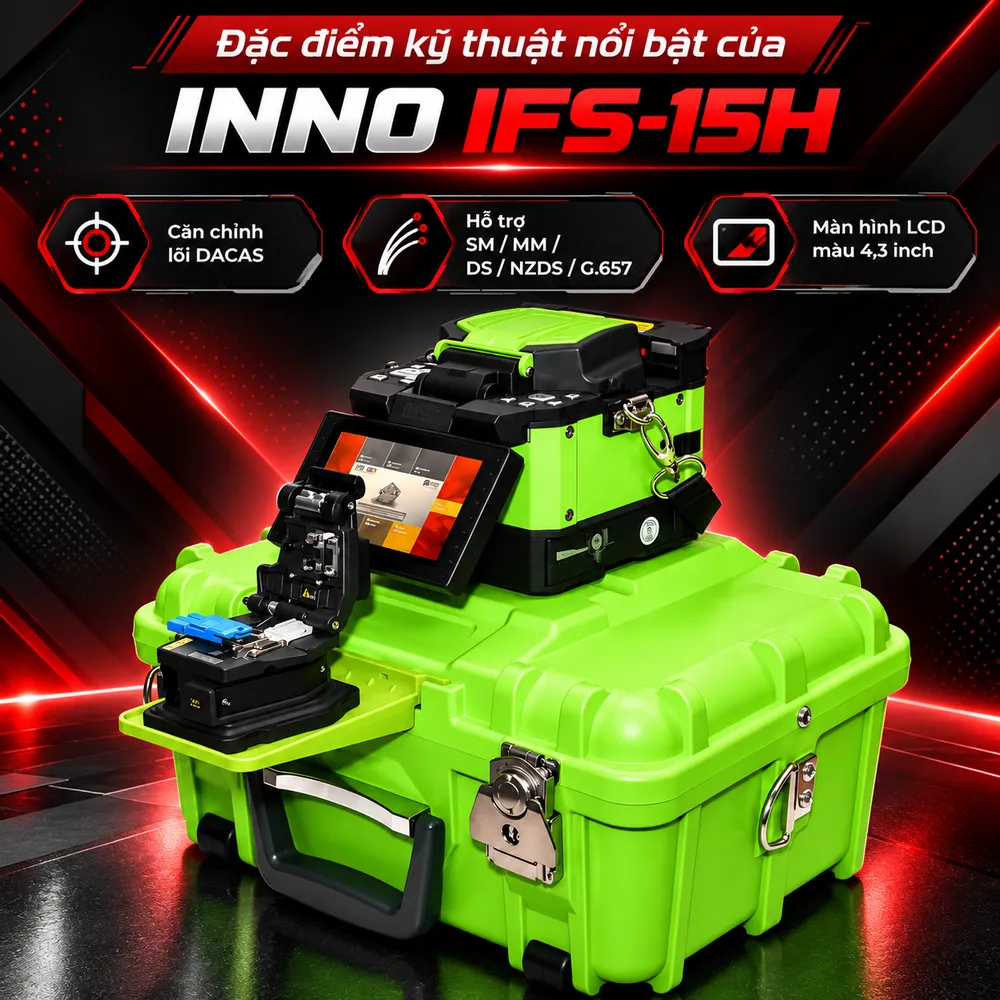

Đặc điểm kỹ thuật nổi bật của INNO IFS-15H

Căn chỉnh lõi và khả năng tương thích sợi

IFS-15H ứng dụng phương pháp căn chỉnh lõi qua hệ thống quan sát hai camera. Công nghệ này được giới thiệu là DACAS, viết tắt của Digital Analysis Core Alignment System. Máy phân tích vị trí hai đầu sợi, điều chỉnh trước khi phóng hồ quang. Chất lượng nối vẫn phụ thuộc vệ sinh và góc cắt. Thiết bị hỗ trợ sợi Single Mode G.652, Multimode G.651, Dispersion Shifted G.653, Non-Zero Dispersion Shifted G.655 và sợi ít nhạy uốn G.657. Máy xử lý một sợi mỗi lần, tương thích lớp vỏ thủy tinh 80–150 µm, lớp phủ 100–3.000 µm và cáp trong nhà.

Màn hình LCD và tốc độ xử lý mối nối

Màn hình LCD màu 4,3 inch hiển thị hình ảnh hai trục X, Y và thông báo. Độ phóng đại khoảng 300 lần khi xem từng trục và 180 lần khi hiển thị đồng thời. Tài liệu hãng mô tả giao diện điều khiển bằng phím chức năng; không nên mặc định đây là màn hình cảm ứng. Máy hoàn thành bước hàn khoảng 7 giây trong chương trình SM Fast. Bộ gia nhiệt có thời gian điển hình 35 giây, tùy loại ống bảo vệ. Thời gian tổng thể còn bao gồm tuốt vỏ, vệ sinh, cắt sợi, chuyển ống và chờ nguội.

Kẹp sợi đa năng và bộ gia nhiệt SOC

IFS-15H tương thích sợi phủ 250 µm, 900 µm, cáp phẳng, dây nhảy quang và một số loại cáp đường kính 2–3 mm. Bộ gá có thể thay thế theo cấu hình thi công. Với đầu nối Splice-On Connector, máy sử dụng bộ gia nhiệt chuyên dụng có phần tháo rời để lắp SOC. Các ống bảo vệ hỗ trợ chiều dài từ 10 đến 60 mm và loại mỏng 40 mm. Cần kiểm tra loại ống, bộ gá và quy trình tương thích trước khi triển khai hàng loạt; phụ kiện SOC không luôn đi kèm.

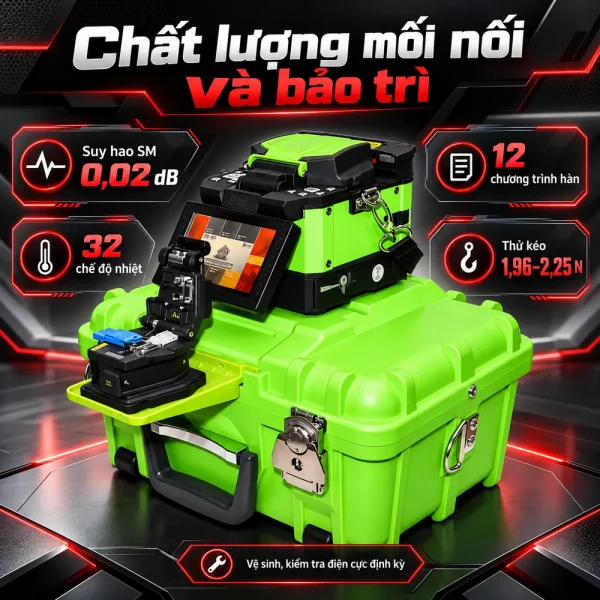

Chất lượng mối nối và bảo trì

Theo hướng dẫn INNO Instrument, suy hao điển hình đạt 0,02 dB với SM, 0,01 dB với MM, 0,04 dB với DS hoặc NZDS và 0,02 dB với G.657. Đây là số liệu đo tham khảo trong thử nghiệm, không bảo đảm tại mọi công trình. Kết quả ước lượng trên máy không thay thế phép đo bằng thiết bị đo suy hao quang hoặc OTDR. Thiết bị cung cấp 12 chương trình hàn cài sẵn; bộ gia nhiệt có 32 chế độ, trong đó tám chế độ được thiết lập sẵn. Người vận hành cần lựa chọn chương trình theo sợi, ống bảo vệ và điều kiện. Máy hỗ trợ thử lực kéo từ 1,96 đến 2,25 N sau hàn. Trước mỗi mối nối, cần tuốt lớp phủ đúng chiều dài, làm sạch sợi và cắt bằng dao chuyên dụng trước khi đặt vào đúng kẹp sợi. Nếu máy báo lỗi, nên kiểm tra đầu cắt, bụi trên camera và cơ cấu giữ sợi thay vì tăng công suất hồ quang. Điện cực và bộ gia nhiệt phải được kiểm tra định kỳ theo cảnh báo bảo trì.

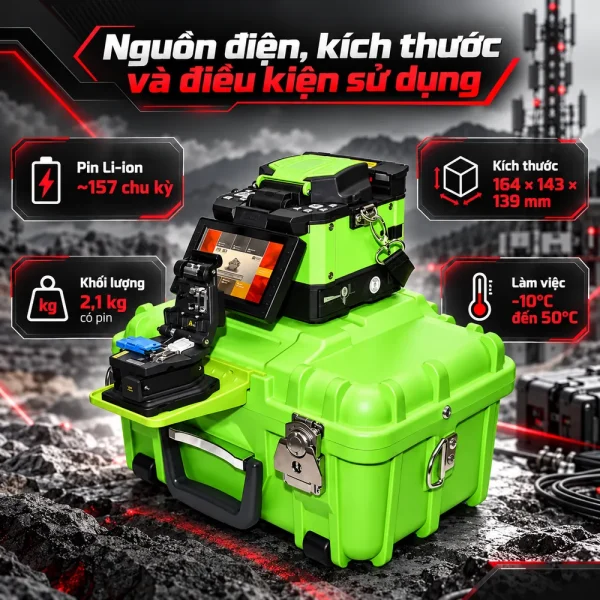

Nguồn điện, kích thước và điều kiện sử dụng tại hiện trường

IFS-15H dùng pin Lithium-ion điện áp danh định 11,1V, thời gian sạc đầy khoảng ba giờ theo hướng dẫn. Nhà phân phối đưa ra mức tham khảo khoảng 157 chu kỳ hàn kết hợp gia nhiệt, nhưng thời lượng thực tế phụ thuộc pin, nhiệt độ và chế độ vận hành. Nguồn ngoài hỗ trợ AC 100–240V, 50/60Hz qua adapter, hoặc DC 9–14V phù hợp. Hướng dẫn hãng ghi kích thước 164 × 143 × 139 mm, nặng 1,8 kg không pin, 2,1 kg có pin. Một số bảng giới thiệu cũ ghi kích thước 155 × 130 × 137 mm; nên dùng số liệu trên tài liệu của đúng phiên bản máy khi đăng sản phẩm. Thiết bị làm việc ở nhiệt độ -10°C đến 50°C, độ ẩm tương đối tối đa 95% và độ cao đến 5.000 m. Khả năng vận hành trong gió đến 15 m/s là điều kiện thử nghiệm, không đồng nghĩa chống nước hoàn toàn. Khi thi công ngoài trời, cần che chắn buồng hàn khỏi mưa và bụi bẩn.

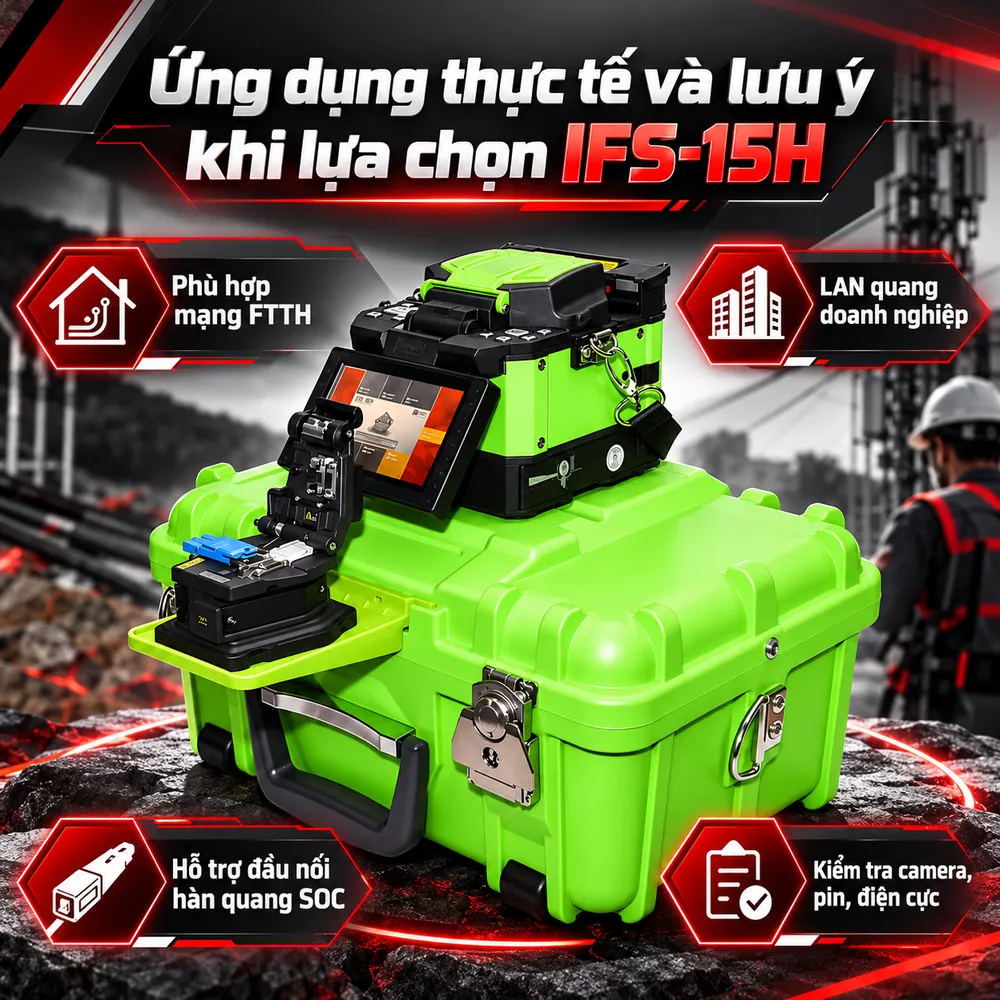

Ứng dụng thực tế và lưu ý trước khi lựa chọn IFS-15H

Trong mạng FTTH, IFS-15H hỗ trợ nối sợi tại hộp phối quang, măng xông và tủ ODF. Với mạng LAN quang doanh nghiệp, thiết bị phục vụ kết nối giữa phòng kỹ thuật, tòa nhà và khu vực sản xuất. Gá thay thế cùng bộ gia nhiệt SOC hữu ích khi lắp đầu nối phù hợp tại hiện trường. Trước khi mua, cần kiểm tra tình trạng camera, kẹp sợi, bộ gia nhiệt, pin, điện cực, cổng USB và vali. Hãng hỗ trợ nâng cấp firmware qua USB nhưng yêu cầu đúng tệp và hướng dẫn của phiên bản phần mềm. Máy đã qua sử dụng nên được hàn thử, đo suy hao độc lập và xác nhận danh sách phụ kiện thực tế. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech để so sánh các model, xác nhận phụ kiện và nhận tư vấn lựa chọn cấu hình phù hợp yêu cầu thi công.
