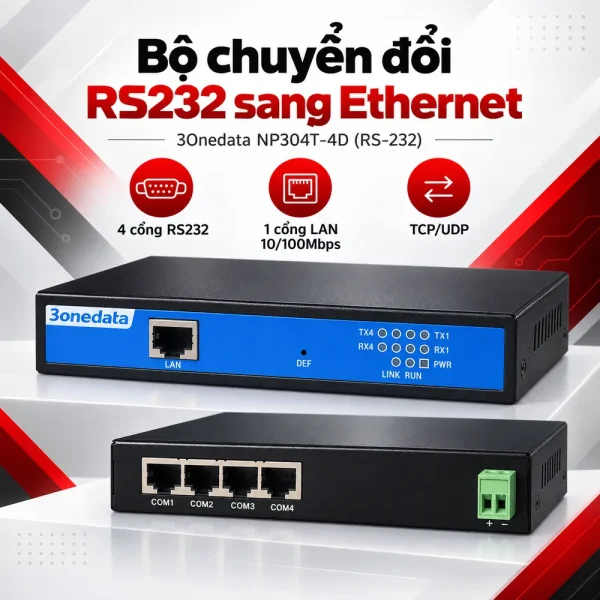

Bộ chuyển đổi 4 cổng RS232 sang Ethernet NP304T-4D(RS-232)

3Onedata NP304T-4D(RS-232) là bộ chuyển đổi Serial Device Server được thiết kế để đưa các thiết bị sử dụng giao tiếp RS232 lên mạng Ethernet 10/100Mbps. Thiết bị tích hợp 4 cổng RS232, 1 cổng Ethernet RJ45 và hỗ trợ nhiều chế độ truyền dữ liệu qua TCP/UDP, phù hợp với hệ thống PLC, máy tính công nghiệp, bộ điều khiển, vi xử lý, thiết bị nhúng và các ứng dụng thu thập dữ liệu từ xa. Sản phẩm sử dụng vỏ kim loại IP30, không quạt và hoạt động từ -40°C đến +85°C. Cấu hình này phù hợp với các bài toán M2M, IoT, điện lực, giao thông và giám sát.

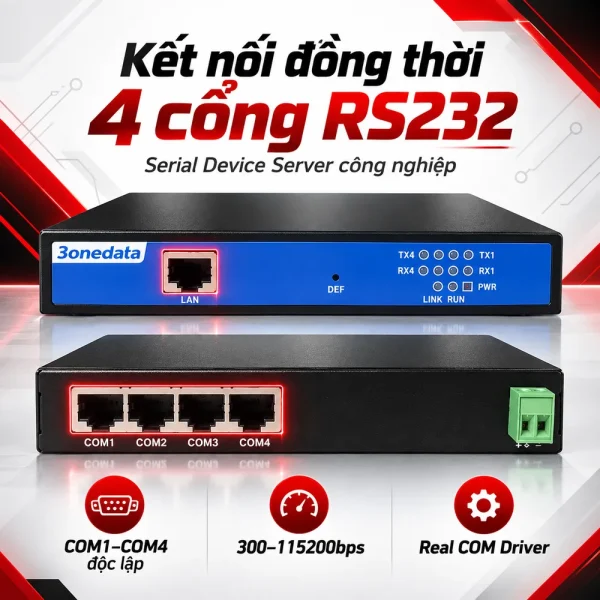

Kết nối đồng thời 4 thiết bị RS232 trên cùng một bộ chuyển đổi

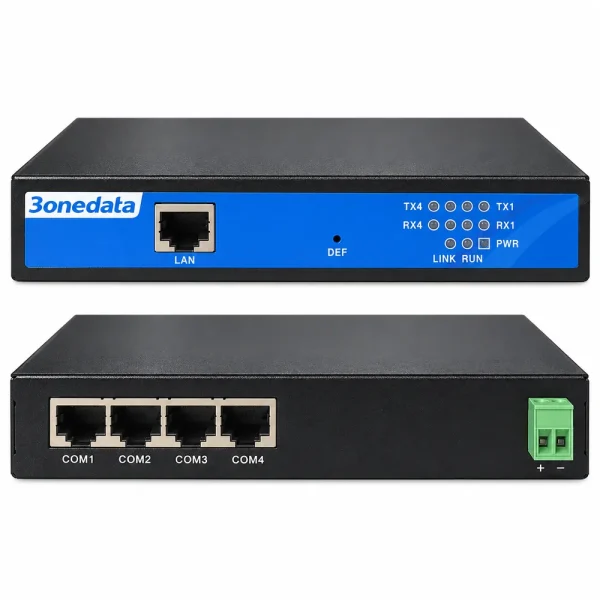

Điểm đáng chú ý của NP304T-4D(RS-232) là khả năng cung cấp 4 cổng RS232 độc lập. Cấu hình này giúp người dùng kết nối nhiều thiết bị serial vào cùng một điểm mạng mà không cần triển khai bốn bộ chuyển đổi riêng biệt. Mỗi cổng RS232 hỗ trợ các tín hiệu DCD, RXD, TXD, DTR, GND, DSR, RTS và CTS. Thiết bị cho phép cấu hình data bit 5, 6, 7 hoặc 8 bit; parity gồm None, Even, Odd, Space và Mark; stop bit hỗ trợ 1, 1.5 hoặc 2 bit. Baud rate nằm trong khoảng từ 300bps đến 115200bps. Kết nối RS232 hoạt động điểm đến điểm với khoảng cách không quá 15m. Phần truyền dẫn xa hơn được thực hiện qua mạng Ethernet. Cổng RS232 sử dụng đầu nối RJ45 và có bảo vệ tĩnh điện Class 4. Trước khi đấu nối, kỹ thuật viên cần kiểm tra sơ đồ chân cụ thể của thiết bị để tránh nhầm giữa cổng serial RJ45 và cổng Ethernet RJ45.

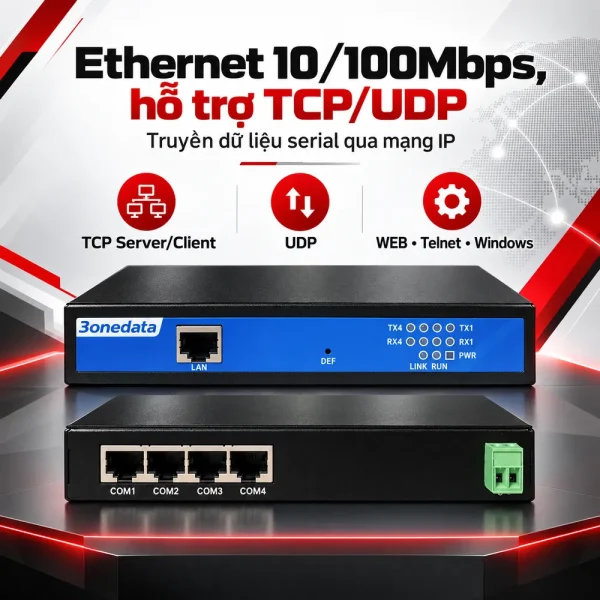

Ethernet 10/100Mbps và nhiều chế độ truyền TCP/UDP

Phía mạng của NP304T-4D(RS-232) sử dụng Ethernet 10Base-T và 100Base-TX, tốc độ 10/100Mbps. Cổng mạng hỗ trợ Full Duplex và Half Duplex, khoảng cách truyền qua cáp đồng tối đa 100m theo thông số sản phẩm. Thiết bị hỗ trợ các giao thức TCP, UDP, ARP, ICMP, DHCP và DNS. Nhiều chế độ vận hành được cung cấp gồm TCP Server, TCP Client, TCP Auto, UDP và Real COM Driver. Sản phẩm cũng hỗ trợ UDP Multicast và UDP Subnet. Khả năng giao tiếp xuyên gateway và router cho phép thiết bị làm việc trong các hệ thống mạng có nhiều phân đoạn. Tính năng heartbeat time và time-over disconnect giúp kiểm soát trạng thái kết nối, trong khi cơ chế tự động phục hồi sau gián đoạn mạng hỗ trợ duy trì hoạt động của cổng COM ảo. Các tính năng này hữu ích khi thiết bị serial cần được truy cập từ xa qua mạng IP.

Quản lý qua WEB, Telnet và công cụ Windows

NP304T-4D(RS-232) hỗ trợ nhiều phương thức cấu hình, bao gồm giao diện WEB, Telnet và công cụ cấu hình trên Windows. Các lựa chọn này giúp kỹ thuật viên linh hoạt khi triển khai. Giao diện WEB dùng để cấu hình thông số mạng và serial qua trình duyệt. Telnet hỗ trợ quản trị dòng lệnh, còn công cụ Windows giúp tìm kiếm và cấu hình thiết bị. Real COM Driver cho phép ánh xạ cổng serial từ xa thành cổng COM ảo trên máy tính. Nhờ đó, một số phần mềm cũ vốn được thiết kế để làm việc với cổng COM vật lý vẫn có thể giao tiếp với thiết bị RS232 qua mạng Ethernet. Khả năng tương thích của driver với hệ điều hành cần được xác nhận theo phần mềm do 3Onedata cung cấp.

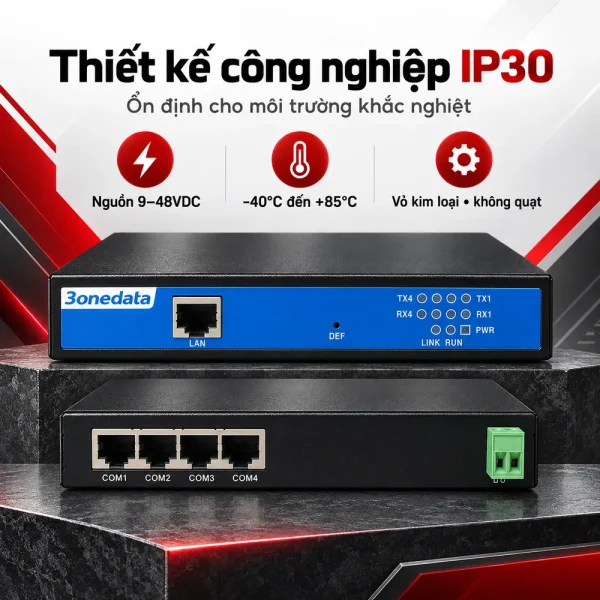

Thiết kế công nghiệp với nguồn rộng và dải nhiệt độ lớn

NP304T-4D(RS-232) sử dụng nguồn đầu vào danh định 12VDC và hỗ trợ dải điện áp 9-48VDC. Công suất tiêu thụ được công bố ở mức khoảng 1.05W khi không tải và 1.16W khi đầy tải tại 12VDC. Dải nguồn rộng thuận tiện khi tích hợp vào tủ điều khiển, nhưng nguồn thực tế vẫn phải đúng thông số kỹ thuật. Thiết bị sử dụng vỏ kim loại, cấp bảo vệ IP30 và hỗ trợ lắp đặt gắn tường. Kích thước sản phẩm là 160 × 95.5 × 28mm, khối lượng khoảng 460g. Thiết kế không quạt phù hợp với vận hành liên tục. Đèn LED giúp theo dõi nhanh trạng thái nguồn, mạng và từng cổng. Dải nhiệt độ làm việc từ -40°C đến +85°C, nhiệt độ lưu trữ cũng từ -40°C đến +85°C. Độ ẩm tương đối cho phép từ 5% đến 95% và không ngưng tụ.

Ứng dụng và những điểm cần kiểm tra trước khi lựa chọn

NP304T-4D(RS-232) phù hợp với hệ thống cần kết nối nhiều thiết bị RS232 vào mạng Ethernet, đặc biệt trong các bài toán PLC, máy tính nhúng, bộ điều khiển, hệ thống đo lường, điện lực, giao thông thông minh, khí tượng thủy văn hoặc giám sát an ninh. Sản phẩm đáp ứng các tiêu chuẩn EMC như EN 55022 Class A, FCC Part 15 Subpart B Class A, EN 55024 và nhiều phép thử thuộc EN 61000. Thiết bị cũng được đề cập với các tiêu chuẩn IEC 60068-2-27 về shock, IEC 60068-2-32 về rơi tự do và IEC 60068-2-6 về rung. Trước khi đặt mua, người dùng cần xác định số lượng cổng RS232, baud rate, data bit, parity, stop bit, chế độ TCP/UDP và yêu cầu cổng COM ảo. Đồng thời, cần kiểm tra sơ đồ chân RJ45 của cổng serial, nguồn 9-48VDC và cấu trúc mạng IP. 3Onedata NP304T-4D(RS-232) là lựa chọn phù hợp khi cần đưa bốn thiết bị RS232 lên mạng Ethernet 10/100Mbps trong môi trường công nghiệp. Khách hàng có thể liên hệ Hulatech để được tư vấn cấu hình, kiểm tra khả năng tương thích và nhận báo giá theo nhu cầu triển khai thực tế.
