Máy hàn cáp quang Skycom TM-16F chính hãng

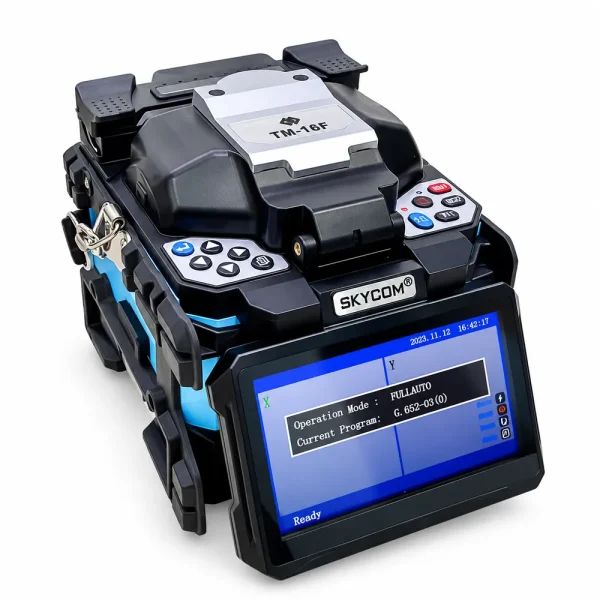

Máy hàn cáp quang Skycom TM-16F là thiết bị hàn nối sợi quang đơn do Nanjing SKYCOM Communications (Trung Quốc) sản xuất, sử dụng công nghệ căn chỉnh lõi với bốn motor và hệ thống quan sát hai camera. Máy có thời gian hàn nhanh khoảng 8 giây, gia nhiệt 25 giây, màn hình LCD màu 4,3 inch và pin tiêu chuẩn 5.200mAh. Thiết bị phù hợp mạng FTTH, LAN quang, camera và bảo trì viễn thông.

Công nghệ căn chỉnh lõi của Skycom TM-16F có gì đáng chú ý?

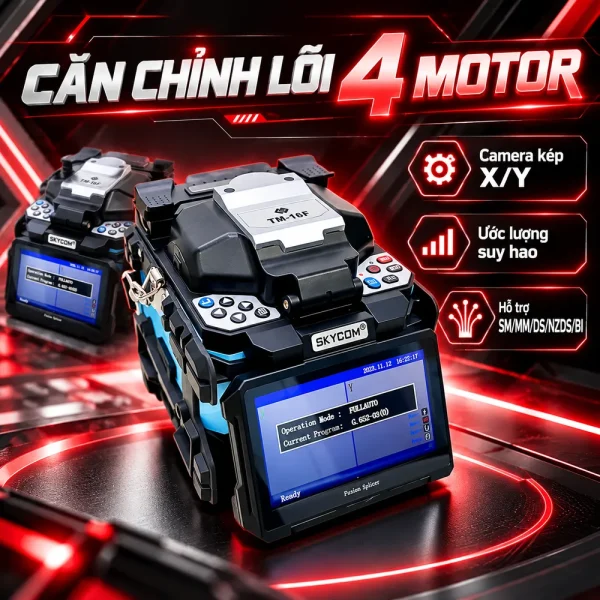

Bốn motor và camera quan sát hai trục

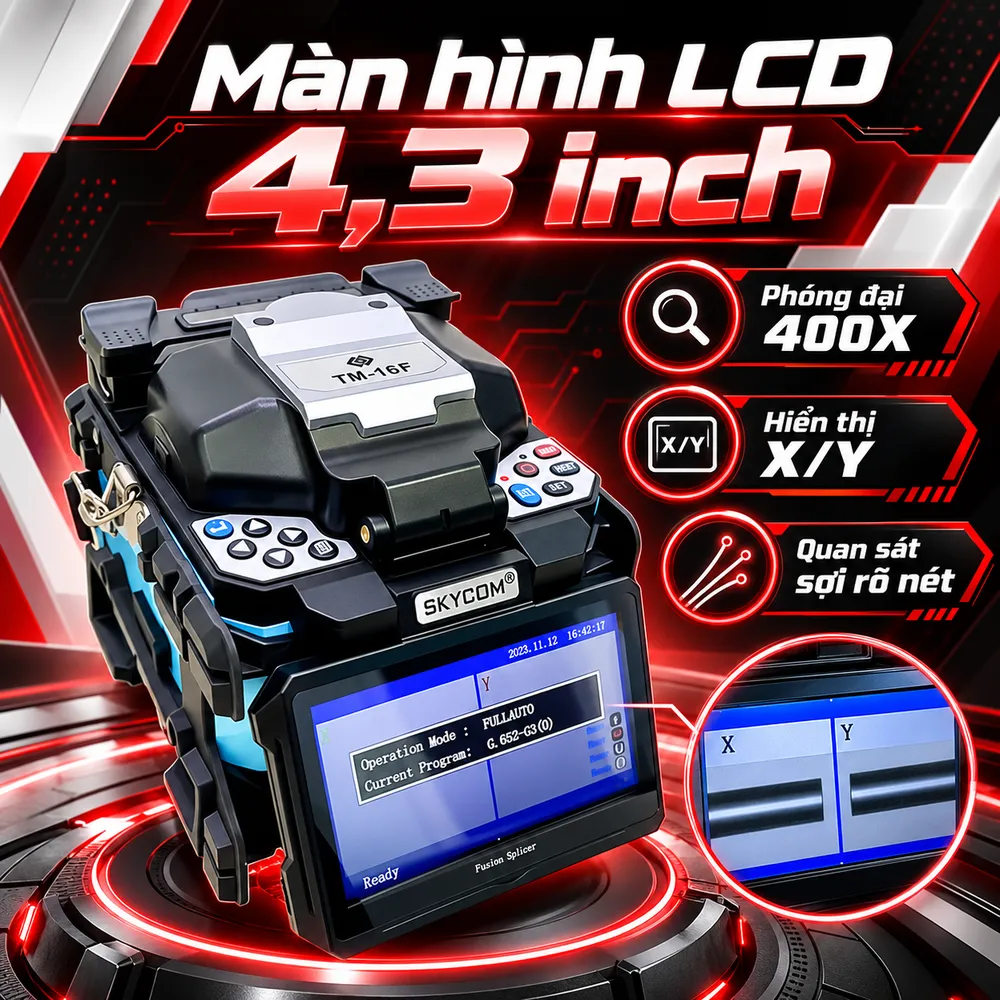

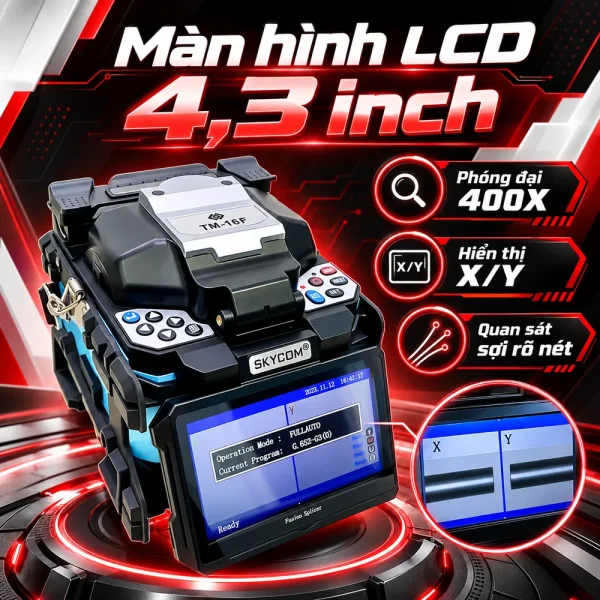

Skycom TM-16F căn chỉnh hai đầu sợi theo phương X và Y trước khi phóng hồ quang. Hệ thống bốn motor, camera kép và thuật toán xử lý hình ảnh kỹ thuật số hỗ trợ điều chỉnh vị trí sợi, nhằm hạn chế sai lệch ở điểm nối. Máy tự hiệu chuẩn hồ quang theo điều kiện môi trường. Camera phóng đại 400 lần khi xem riêng trục X hoặc Y, và 300 lần khi hiển thị đồng thời hai trục. Màn hình màu 4,3 inch hiển thị hình ảnh sợi và kết quả hàn. Máy có các chế độ Auto, Manual, Full Auto và Stepping, cho phép điều chỉnh quy trình thao tác.

Sợi tương thích và suy hao điển hình

Theo SKYCOM, TM-16F hỗ trợ sợi SM G.652, MM G.651, DS G.653, NZDS G.655 và sợi ít nhạy uốn BI G.657. Bộ gá đa năng còn phục vụ một số loại dây pigtail, cáp thuê bao dạng dẹt và đầu nối tương thích với phụ kiện chuyên dụng. Đường kính lớp vỏ thủy tinh hỗ trợ 80–150 µm, lớp bọc 100–3.000 µm. Suy hao trung bình do hãng công bố là 0,02 dB với SM, 0,01 dB với MM, 0,04 dB với DS/NZDS và 0,02 dB với BI. Giá trị này phản ánh điều kiện thử nghiệm, không phải mức bảo đảm cho mọi mối hàn. Máy có chức năng ước lượng suy hao nhưng nghiệm thu vẫn cần đo quang hoặc OTDR theo tiêu chí công trình.

Tốc độ hàn và gia nhiệt ảnh hưởng đến tiến độ ra sao?

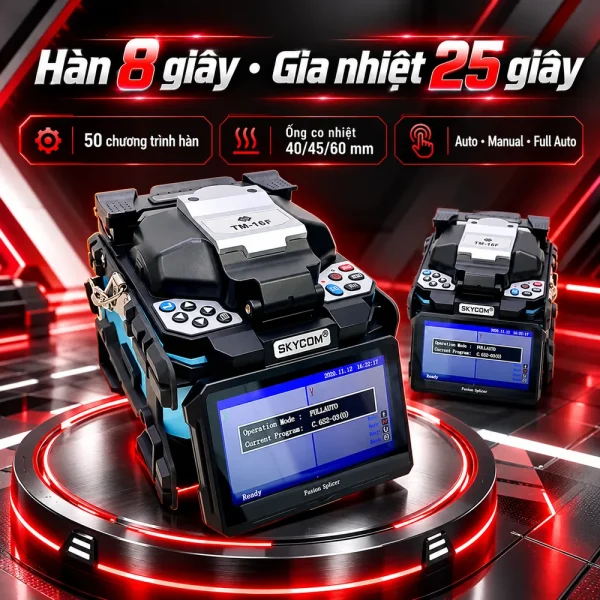

Trong chế độ nhanh, Skycom TM-16F hoàn thành hàn trong khoảng 8 giây, sau đó gia nhiệt ống bảo vệ khoảng 25 giây. Máy có 50 chương trình hàn và hỗ trợ ống co nhiệt 40, 45 hoặc 60 mm theo tài liệu hãng. Thời gian thực tế có thể thay đổi theo chương trình, vật tư và môi trường. Nắp chắn gió đóng lại có thể kích hoạt quá trình hàn tự động; đóng nắp bộ gia nhiệt có thể kích hoạt nung ống bảo vệ theo cài đặt. Cơ chế này giảm thao tác lặp lại nhưng vẫn cần chuẩn bị sợi đúng quy trình. Trước khi hàn, cần tuốt lớp bọc, vệ sinh sợi bằng vật tư phù hợp và cắt đầu sợi với dao chính xác. Nếu bề mặt cắt bẩn hoặc góc cắt lớn, khả năng xuất hiện mối nối lỗi tăng lên dù máy có căn chỉnh tự động. Sau hàn, nên kiểm tra lực kéo khi cần; hãng công bố lực thử khoảng 1,96–2,25 N. Mối nối cần được bảo vệ đúng quy trình.

Pin, độ bền và bộ nhớ phục vụ công trường

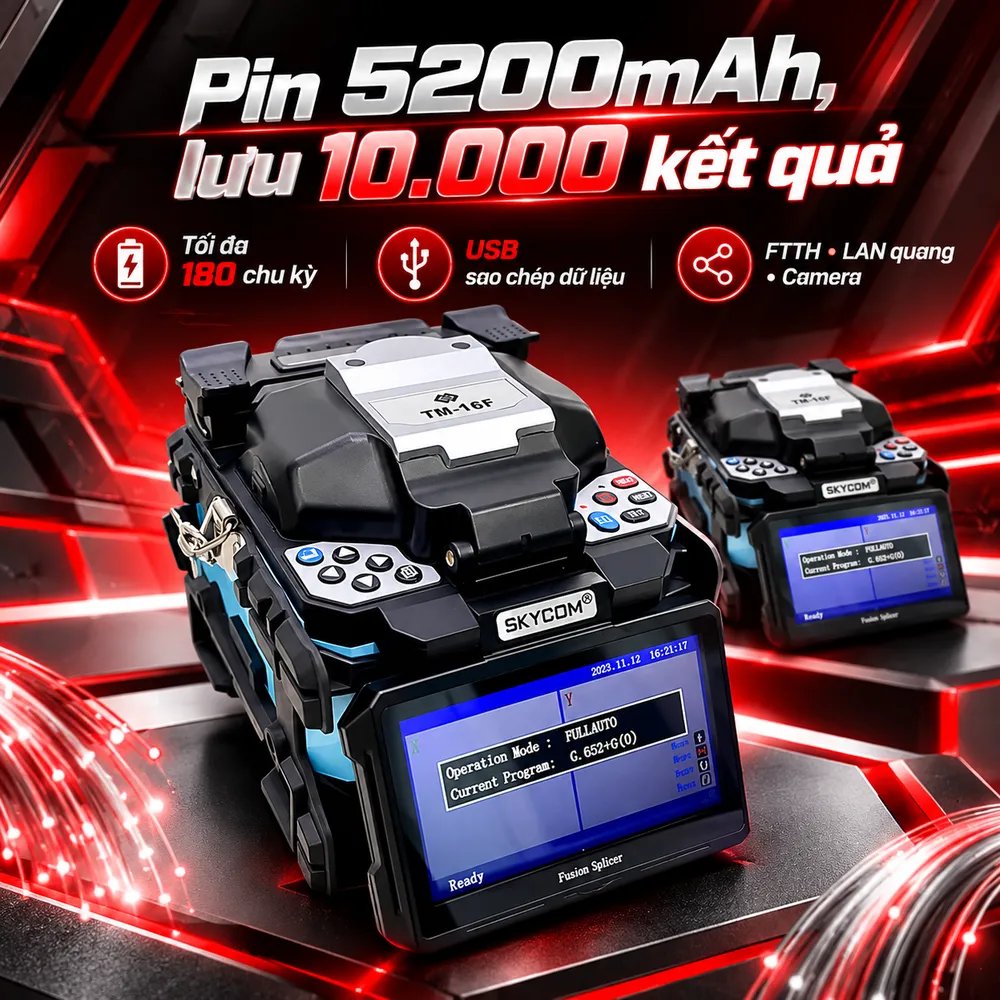

TM-16F dùng pin Lithium tiêu chuẩn 10,95V, 5,2Ah, tương đương 5.200mAh; theo hãng, pin hỗ trợ tối đa khoảng 180 chu kỳ hàn kết hợp gia nhiệt. Pin tùy chọn 6,7Ah có thể đạt tối đa khoảng 300 chu kỳ theo thử nghiệm hãng. Con số 52.000mAh trong một số bản mô tả là sai khác đáng kể, không nên dùng khi đăng thông số sản phẩm. Máy có kích thước 120 × 120 × 130 mm, trọng lượng khoảng 1,4 kg chưa lắp pin và 1,8 kg khi có pin, theo thông số hãng. Adapter sử dụng đầu vào AC 100–240V, 50/60Hz và đầu ra DC 12V/5A. Thiết kế nhỏ gọn thuận tiện bố trí tại hiện trường. Bộ nhớ lưu đến 10.000 kết quả hàn gần nhất và 100 hình ảnh; cổng USB hỗ trợ sao chép dữ liệu hoặc cập nhật phần mềm. Điện cực có tuổi thọ tham khảo 5.000 lần phóng hồ quang. Cần vệ sinh camera, rãnh định vị và theo dõi điện cực. SKYCOM công bố khả năng chống bụi tương đương IP5X, nước nhỏ giọt IPX2 và thử rơi 76 cm trên năm mặt. Máy vận hành ở -10 đến 50°C, độ ẩm 0–95% và độ cao đến 5.000 m. Những mức này không có nghĩa thiết bị chịu được ngâm nước hay va đập bất kỳ.

Ứng dụng thực tế và cách kiểm tra máy trước khi mua

Tại hệ thống FTTH, Skycom TM-16F hỗ trợ nối sợi trong hộp phối quang, măng xông và tủ ODF. Với mạng LAN quang doanh nghiệp, máy phục vụ kết nối giữa các tầng, nhà xưởng hoặc phòng thiết bị. Máy cũng phục vụ hàn các tuyến cáp quang cho hệ thống camera. Khi chọn mua, cần đối chiếu tem model TM-16F, dung lượng pin, bộ gá sợi, điện cực, dao cắt và phụ kiện nguồn. Một số bảng phân phối ghi màn hình 4,1 inch, bộ nhớ 6.000 kết quả hoặc tuổi thọ điện cực 3.000 lần; những thông số này khác trang chính hãng, nên xác minh đúng cấu hình giao hàng. Chính sách bảo hành cũng cần được ghi rõ trong báo giá của đơn vị cung cấp. Máy hàn cáp quang Skycom TM-16F phù hợp với đội thi công cần thiết bị căn chỉnh lõi, vận hành tự động và lưu kết quả hàn. Tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu model, kiểm tra tình trạng hàng và nhận tư vấn báo giá phù hợp yêu cầu công trình.
