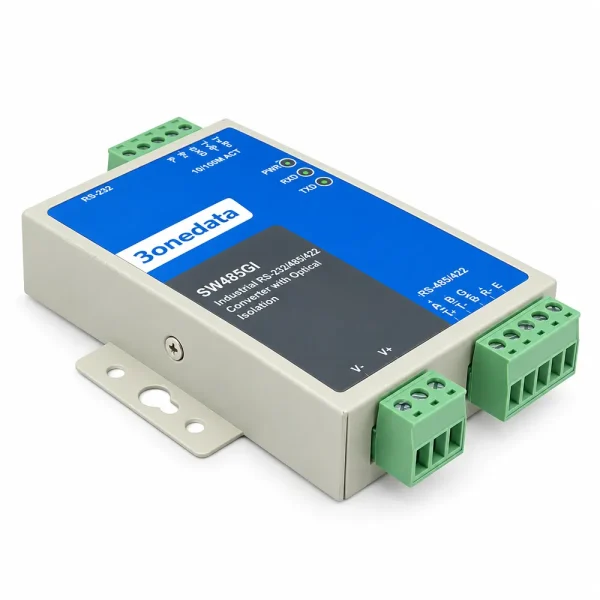

Converter quang RS232 sang RS485/422 – Model SW485GI

3Onedata SW485GI là bộ chuyển đổi giao tiếp nối tiếp công nghiệp tích hợp hai chức năng: chuyển đổi hai chiều giữa RS-232 và RS-485/RS-422, đồng thời có thể hoạt động như bộ lặp RS-485/422. Thiết bị sử dụng nguồn 12–36VDC, cách ly quang điện 3kV, hỗ trợ truyền RS-485/422 đến 3000m ở 9600bps và tích hợp bảo vệ chống xung 1500W, ESD 15kV.

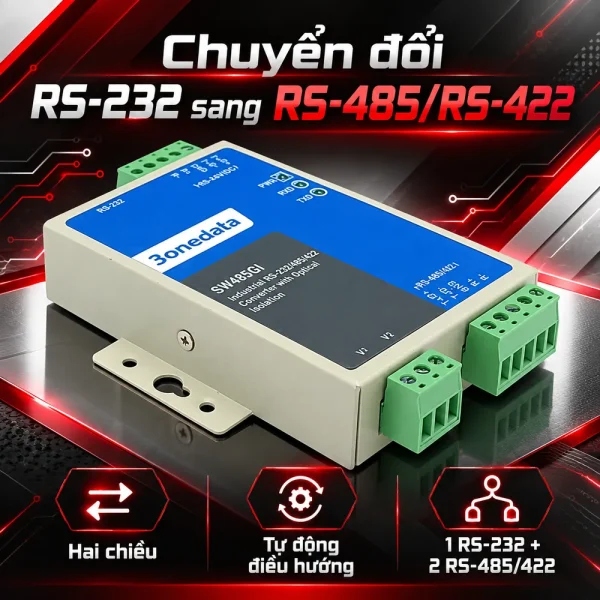

SW485GI kết hợp bộ chuyển đổi và bộ lặp RS-485/422

Điểm đáng chú ý của SW485GI là khả năng đảm nhiệm hai vai trò trong cùng một thiết bị. Ở chế độ chuyển đổi, sản phẩm thực hiện truyền dữ liệu hai chiều giữa một cổng RS-232 và một cổng RS-485/422. Ở chế độ repeater, SW485GI có thể lặp tín hiệu RS-485 hoặc RS-422 giữa hai đoạn tuyến. Chức năng này hữu ích khi cần mở rộng khoảng cách truyền hoặc chia tuyến thành các đoạn độc lập về điện. RS-485 của SW485GI sử dụng công nghệ tự động điều khiển luồng dữ liệu. Thiết bị tự nhận biết hướng truyền và chuyển trạng thái gửi/nhận mà không cần điều khiển thủ công. Theo 3Onedata, SW485GI có 1 cổng RS-232 và 2 cổng RS-485/422, qua đó có thể thực hiện đồng thời chức năng chuyển đổi giao diện và repeater tùy cấu hình hệ thống. Cấu hình này phù hợp với các hệ thống có máy tính, bộ điều khiển hoặc thiết bị chủ dùng RS-232 nhưng cần trao đổi dữ liệu với PLC, RTU, đồng hồ đo hoặc thiết bị trường sử dụng RS-485/422.

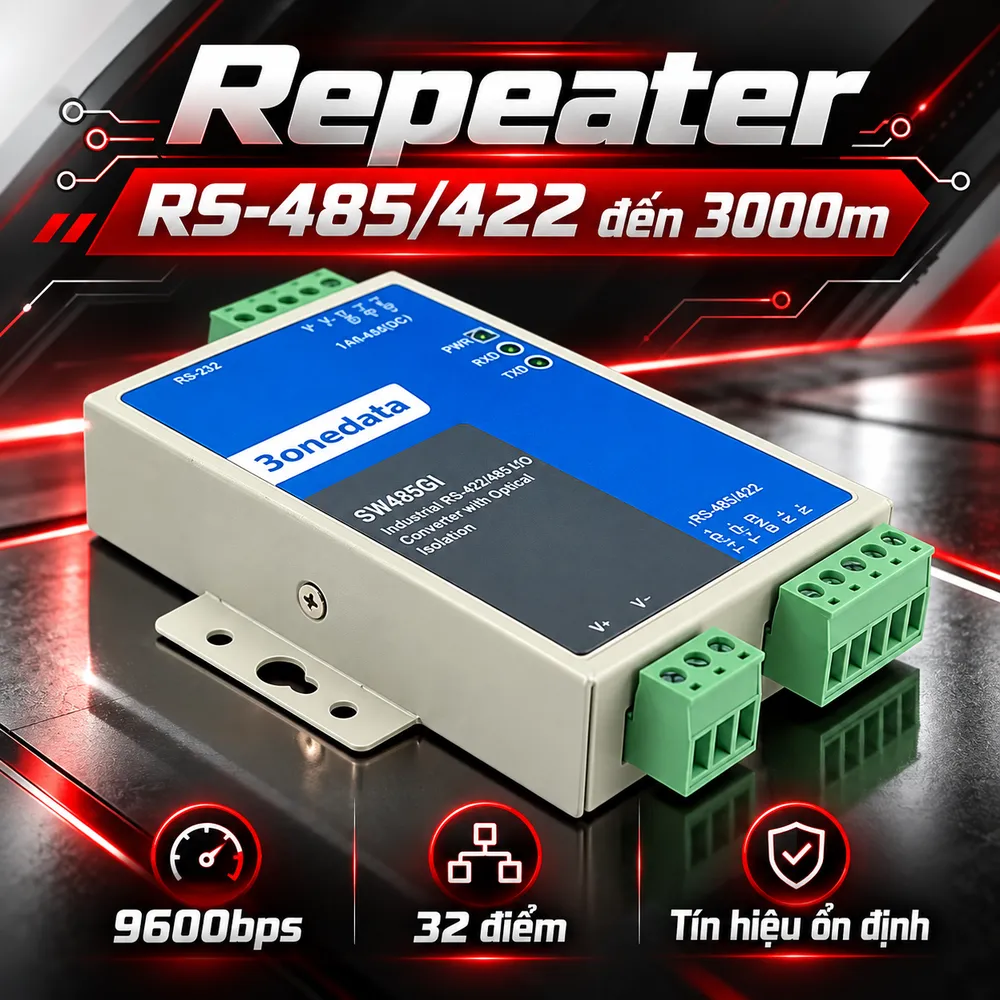

Khoảng cách RS-485/422 đến 3000m ở 9600bps

Theo 3Onedata, SW485GI áp dụng công nghệ pre-emphasis và có thể đạt khoảng cách truyền RS-485/422 đến 3000m ở tốc độ 9600bps. Khoảng cách 3000m không phải giá trị cố định ở mọi tốc độ. Khả năng truyền thực tế phụ thuộc Baud Rate, loại cáp, trở kháng, cách đi dây, số lượng nút, chất lượng đầu nối, điện trở cuối tuyến và mức nhiễu môi trường. Khi tăng Baud Rate, khoảng cách ổn định có thể giảm. Với RS-485, hãng công bố hỗ trợ môi trường polling 32 điểm và có thể tùy chỉnh đến 128 điểm. Khi triển khai nhiều node, cần tính tải bus và cấu hình topology phù hợp thay vì chỉ dựa vào số lượng thiết bị danh nghĩa. Khoảng cách RS-232 được công bố khoảng 15m. Trong thực tế, thiết bị có thể đặt giữa máy tính giám sát và đường bus RS-485, hoặc giữa hai đoạn RS-485/422 cần tăng phạm vi truyền. Mô hình này thường xuất hiện tại nhà máy, trạm điện và hệ thống thu thập dữ liệu phân tán. Sử dụng đúng cáp xoắn đôi và đấu nối đúng cực tính giúp cải thiện độ ổn định của tuyến.

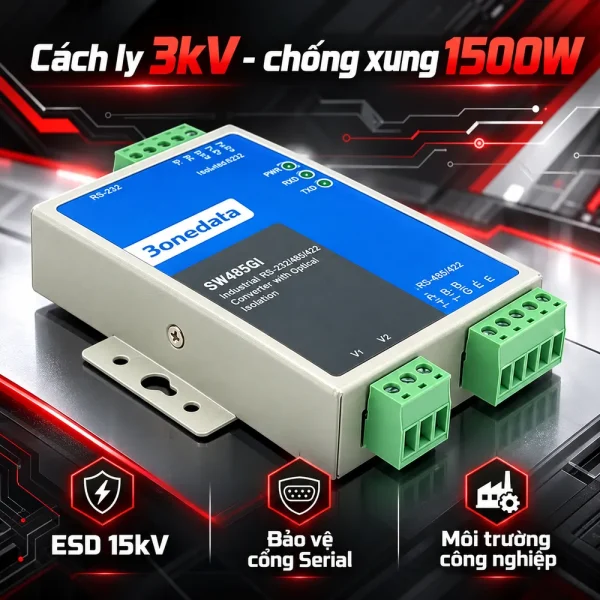

Cách ly quang điện 3kV và bảo vệ cổng Serial

Một đặc điểm kỹ thuật quan trọng của SW485GI là cách ly quang điện 3000V giữa các phần giao tiếp. Cách ly giúp giảm ảnh hưởng của chênh lệch điện thế đất và hạn chế dòng điện không mong muốn truyền giữa các khu vực của hệ thống. Thiết bị còn tích hợp bảo vệ chống xung 1500W và bảo vệ tĩnh điện 15kV trên cổng Serial. Những thông số này hữu ích tại các hệ thống công nghiệp có đường truyền Serial chạy qua nhiều khu vực hoặc nằm gần thiết bị điện công suất lớn. Tuy nhiên, các lớp bảo vệ tích hợp không thay thế hệ thống tiếp địa, chống sét lan truyền và bảo vệ nguồn của công trình. Nếu hệ thống cần cách ly bằng sợi quang hoặc khoảng cách lớn hơn khả năng của đường RS-485/422, người dùng có thể tham khảo danh mục Converter quang tại HulaTech để lựa chọn phương án truyền Serial hoặc Ethernet qua cáp quang phù hợp.

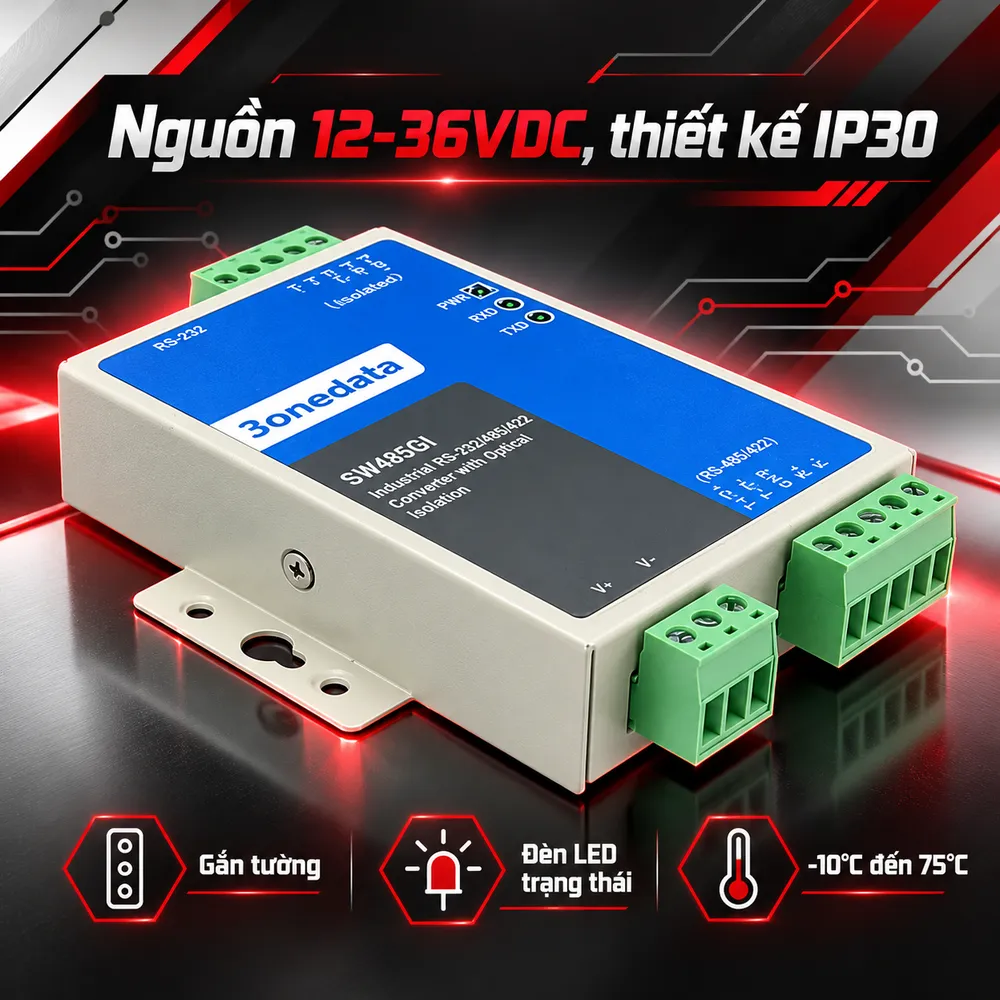

Nguồn 12–36VDC và thiết kế công nghiệp IP30

SW485GI sử dụng nguồn 12–36VDC qua terminal block 3 chân 5.08mm. Mức tiêu thụ tĩnh được hãng công bố không quá 150mA, trong khi mức tiêu thụ động không quá 350mA. Thiết bị sử dụng vỏ kim loại, đạt cấp bảo vệ IP30 và hỗ trợ phương thức gắn tường. Kích thước được công bố khoảng 69 × 22 × 100mm. Đèn LED hiển thị trạng thái nguồn và hoạt động gửi/nhận dữ liệu Serial giúp kỹ thuật viên theo dõi tình trạng thiết bị khi lắp đặt hoặc xử lý sự cố. Nhiệt độ hoạt động của SW485GI nằm trong khoảng -10°C đến 75°C, nhiệt độ lưu trữ từ -40°C đến 75°C và độ ẩm tương đối từ 5% đến 95% không ngưng tụ. Thiết bị được công bố đáp ứng các chứng nhận CE, FCC và RoHS. Cần lưu ý IP30 không phải cấp bảo vệ chống nước. Nếu triển khai tại tủ ngoài trời, khu vực có bụi hoặc độ ẩm cao, SW485GI cần được bố trí trong tủ kỹ thuật có cấp bảo vệ phù hợp.

Ứng dụng và lưu ý khi lựa chọn SW485GI

SW485GI phù hợp với hệ thống điều khiển công nghiệp, SCADA, thu thập dữ liệu, PLC, RTU, đồng hồ đo và các ứng dụng cần chuyển đổi hoặc lặp tín hiệu RS-232/485/422. Khả năng kết hợp converter và repeater giúp giảm số lượng thiết bị cần sử dụng trong một số kiến trúc mạng Serial. Trước khi triển khai, cần xác định đúng chuẩn giao tiếp, tốc độ Baud, chế độ RS-485 hai dây hoặc RS-422 bốn dây, sơ đồ chân, điện trở kết thúc và nguồn 12–36VDC. Khi sử dụng chức năng repeater, nên kiểm tra topology và tải của từng đoạn bus để duy trì chất lượng tín hiệu. Một yếu tố cần lưu ý khi mua cho dự án mới là 3Onedata đã đưa SW485GI V1.0.0 vào danh sách ngừng sản xuất từ ngày 30/06/2025. Vì vậy, trước khi chốt cấu hình cần kiểm tra tình trạng tồn kho, bảo hành và model thay thế phù hợp. Bộ chuyển đổi RS232 sang RS485/422 3Onedata SW485GI là thiết bị 2 trong 1, vừa chuyển đổi RS-232 sang RS-485/422 vừa hỗ trợ repeater RS-485/422. Sản phẩm có khoảng cách truyền đến 3000m ở 9600bps, cách ly quang điện 3kV, chống xung 1500W, ESD 15kV và nguồn 12–36VDC. Khách hàng cần đối chiếu cấu hình hoặc lựa chọn model thay thế có thể liên hệ HulaTech để được tư vấn theo hệ thống thực tế.
