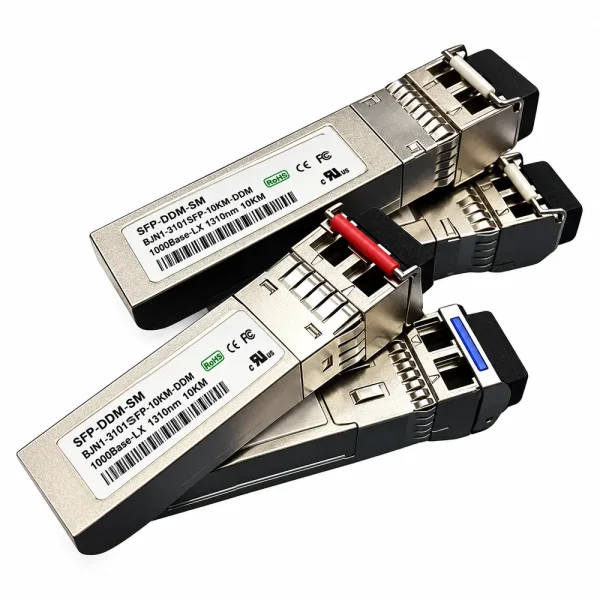

Module quang SFP Wintop SFP-DDM-SM 10Gb

Module quang Wintop SFP-DDM-SM được các nhà phân phối giới thiệu là bộ thu phát quang 10Gbps dùng một sợi Singlemode, đầu LC Simplex, hỗ trợ DDM và khoảng cách danh định đến 80km. Tuy nhiên, tên SFP-DDM-SM chưa đủ để xác nhận chính xác mã đặt hàng, cặp bước sóng và khả năng tương thích; những thông số này cần đối chiếu trên nhãn hoặc datasheet của module thực tế.

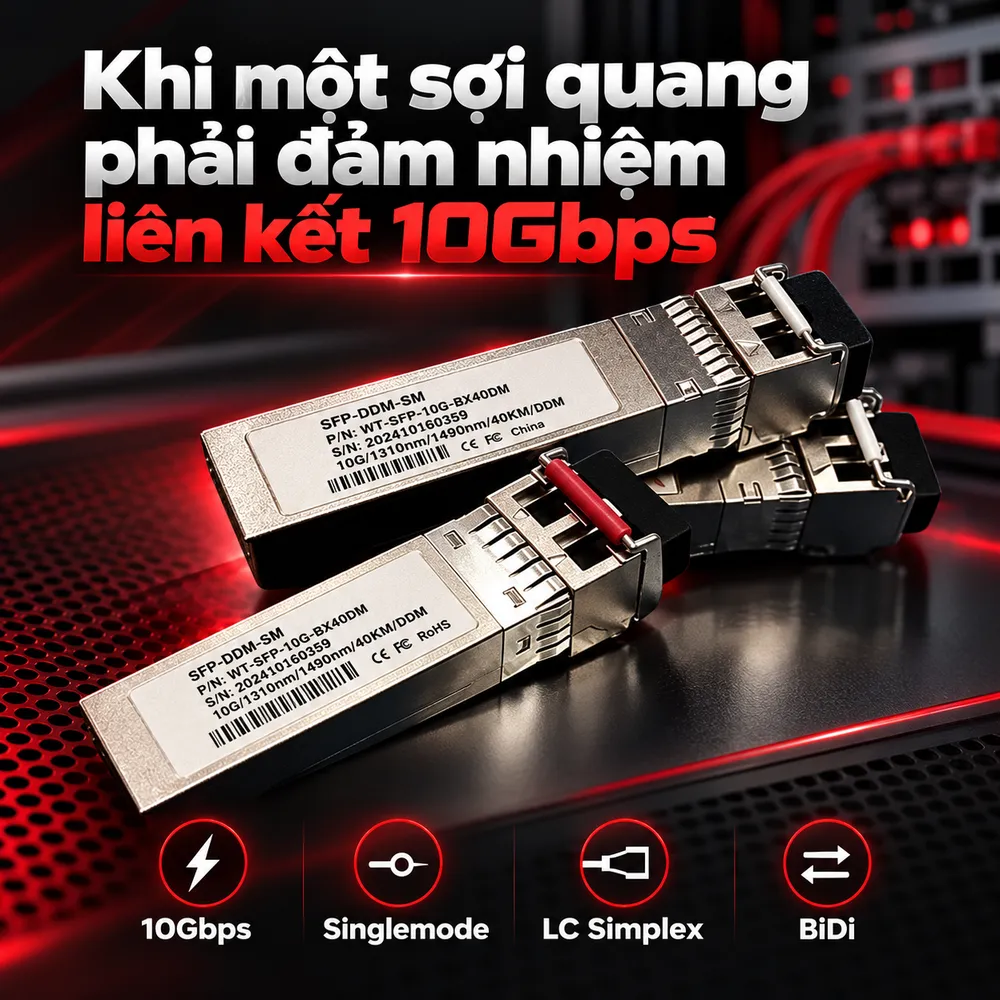

Khi một sợi quang phải đảm nhiệm liên kết 10Gbps

Trong hạ tầng doanh nghiệp, một tuyến cáp có thể chỉ còn một lõi dự phòng sau nhiều lần mở rộng. Module BiDi cho phép tận dụng lõi đó để truyền dữ liệu hai chiều, thay vì phải dành riêng hai sợi cho Tx và Rx như module Duplex thông thường. SFP-DDM-SM được giới thiệu với tốc độ 10Gbps, thích hợp cho nhu cầu uplink từ switch phân phối về switch lõi hoặc liên kết giữa các điểm tập trung. Nếu đúng phiên bản 10G, thiết bị chủ phải có cổng SFP+ hỗ trợ tốc độ tương ứng. Không thể mặc định cổng SFP Gigabit 1Gbps chạy được module 10G dù hình dáng hai loại khá giống nhau. Trong thiết kế, lựa chọn Module Quang SFP cần dựa vào tốc độ giao diện, số sợi có sẵn, khoảng cách, cặp bước sóng và danh sách module được thiết bị chủ chấp nhận.

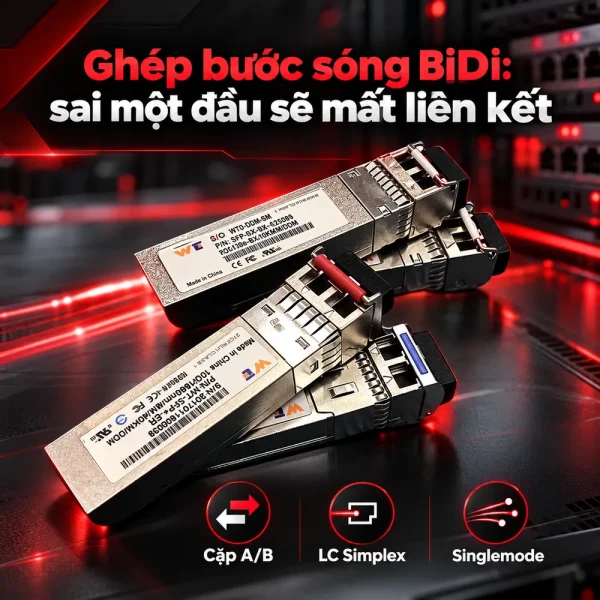

Ghép bước sóng BiDi: sai một đầu sẽ mất liên kết

Công nghệ WDM BiDi sử dụng hai bước sóng khác nhau trên cùng một sợi Singlemode. Một module phát ở bước sóng thứ nhất và nhận ở bước sóng thứ hai; module đối diện phải có cấu hình đảo chiều. Một số bài bán hàng ghi SFP-DDM-SM có Tx1550nm/Rx1310nm, trong khi nguồn khác liệt kê cặp A/B là Tx1490nm/Rx1550nm và Tx1550nm/Rx1490nm. Các cách ghi này không tương đương. Nếu lắp hai module có bước sóng không đối ứng, đèn Link có thể không sáng mặc dù module và dây nhảy đều mới. Vì vậy, trước khi mua phải yêu cầu ảnh nhãn, mã A/B hoặc BU/BD, bước sóng Tx/Rx của từng đầu và xác nhận chính xác hai module được ghép cặp. Đầu nối LC Simplex chỉ chứng minh kiểu giao diện một sợi; nó không xác nhận chuẩn tốc độ hoặc bước sóng. Không nên tự ghép module khác hãng khi chưa kiểm tra thông số phát thu và chính sách tương thích.

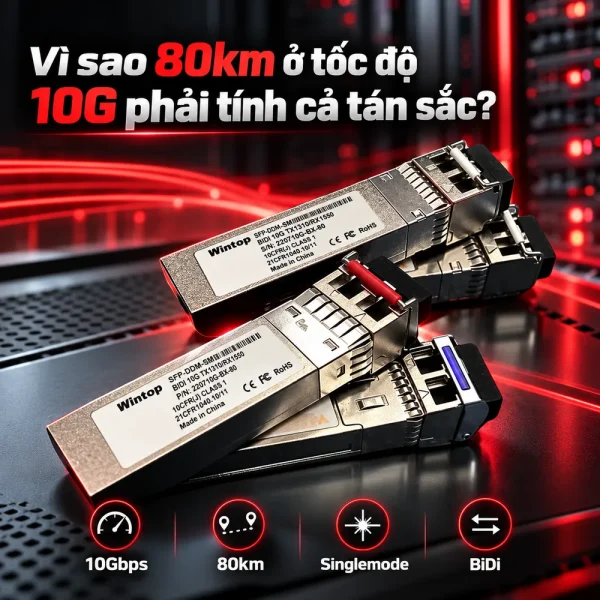

Vì sao 80km ở tốc độ 10G phải tính cả tán sắc?

Khoảng cách 80km thường được nhắc trong mô tả thương mại, nhưng không thể xem là kết quả bảo đảm cho mọi tuyến Singlemode. Với liên kết dài, kỹ thuật viên cần tính suy hao của cáp, các mối hàn, đầu nối, adapter và phần dự phòng vận hành. Công suất phát, độ nhạy thu và ngưỡng quá tải của bộ nhận phải được lấy từ datasheet đúng phiên bản. Ở tốc độ 10Gbps, tán sắc sắc thể có thể trở thành yếu tố giới hạn, đặc biệt khi sử dụng bước sóng vùng 1550nm trên tuyến dài. Một đường truyền có mức công suất quang thu đạt yêu cầu vẫn có thể xuất hiện lỗi bit nếu mức tán sắc vượt khả năng chịu đựng của transceiver. Do đó, hồ sơ tuyến phải xét đồng thời ngân sách công suất và dung sai tán sắc; không nên chỉ đo chiều dài rồi kết luận đủ điều kiện truyền 80km. Với tuyến ngắn hơn nhiều so với cự ly thiết kế, công suất thu cũng có nguy cơ vượt ngưỡng đầu vào. Trường hợp này cần kiểm tra bộ suy hao quang phù hợp thay vì cắm trực tiếp và mặc định hoạt động an toàn.

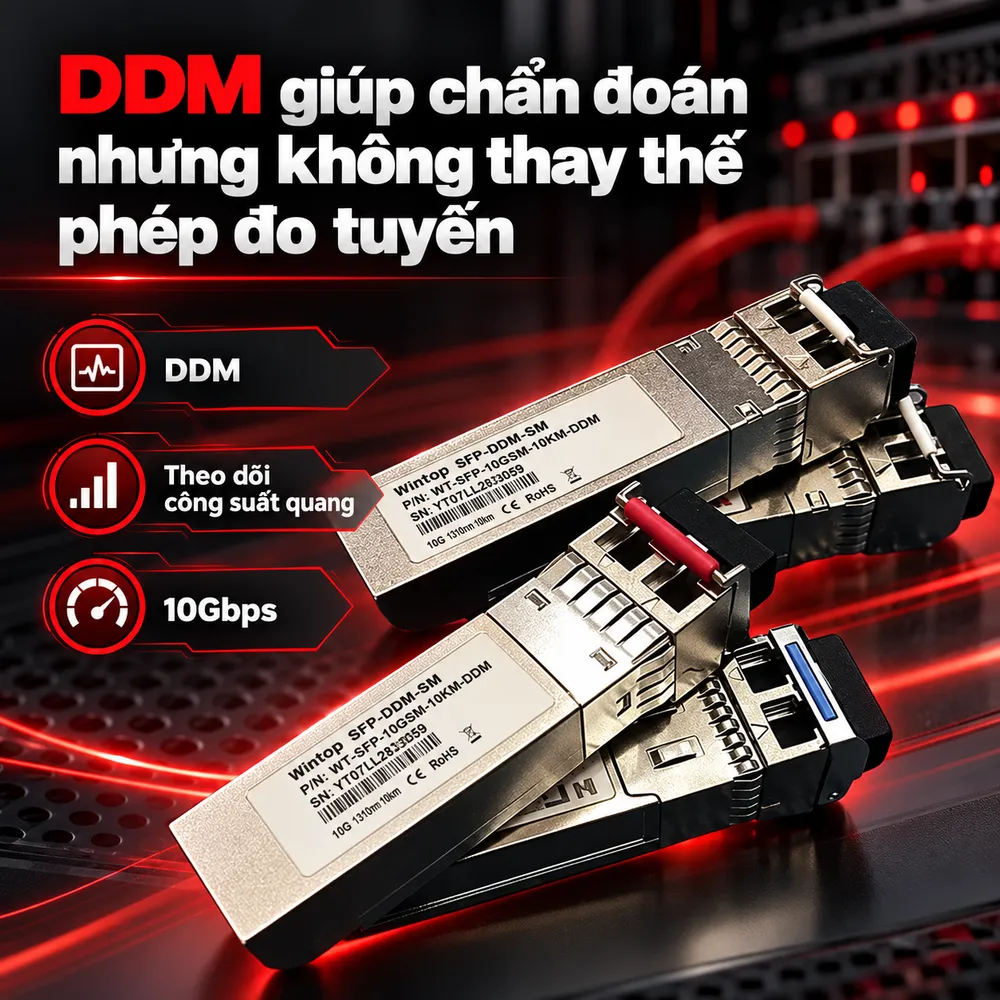

DDM giúp chẩn đoán nhưng không thay thế phép đo tuyến

Tên gọi SFP-DDM-SM và tài liệu bán hàng mô tả khả năng Digital Diagnostic Monitoring, thường gắn với giao diện chẩn đoán theo SFF-8472. Trên switch có hỗ trợ, người quản trị có thể xem nhiệt độ, điện áp và công suất quang, từ đó phát hiện những thay đổi bất thường hoặc dấu hiệu suy hao. Tuy nhiên, dữ liệu DDM không thay thế kết quả đo bằng máy đo công suất quang hay OTDR khi nghiệm thu. Trường hợp mất Link, cần kiểm tra cặp bước sóng, dây nhảy, sơ đồ phối quang, suy hao và trạng thái cổng trên thiết bị. Nhà bán hàng nêu nguồn cấp 3,3V, cắm nóng và nhiệt độ vận hành tiêu chuẩn 0–70°C; phiên bản công nghiệp có thể khác. Cần kiểm tra công suất, nhiệt độ và khả năng nhận dạng module trước khi lắp trong tủ rack kín.

Ứng dụng phù hợp và cách đặt mua không nhầm cấu hình

Trong mạng nhiều tòa nhà, cặp module BiDi 10G có thể dùng làm uplink trên một lõi quang còn trống, nếu cả hai thiết bị đều hỗ trợ SFP+ và đường truyền đạt ngân sách quang. Ở hệ thống camera tập trung hoặc mạng dữ liệu nhà xưởng, giải pháp này có thể đáp ứng lưu lượng lớn hơn kết nối Gigabit, nhưng băng thông thực tế cần tính theo tải và thiết kế mạng. Không nên coi sản phẩm mặc nhiên tương thích với tất cả switch Cisco, HP hoặc converter có khe SFP. Tương thích phụ thuộc model thiết bị, firmware, tốc độ cổng và cơ chế nhận dạng module. Trước khi nghiệm thu, cần kiểm tra đúng cặp A/B, đấu nối LC, công suất quang hai đầu, trạng thái Link và bộ đếm lỗi. Hãy lưu lại cấu hình, ảnh nhãn module và số liệu đo để phục vụ bảo trì. Khi cần mua Wintop SFP-DDM-SM, khách hàng có thể liên hệ HulaTech để đối chiếu mã thực tế, xác minh tài liệu kỹ thuật và lựa chọn cặp module đúng yêu cầu tuyến quang.
