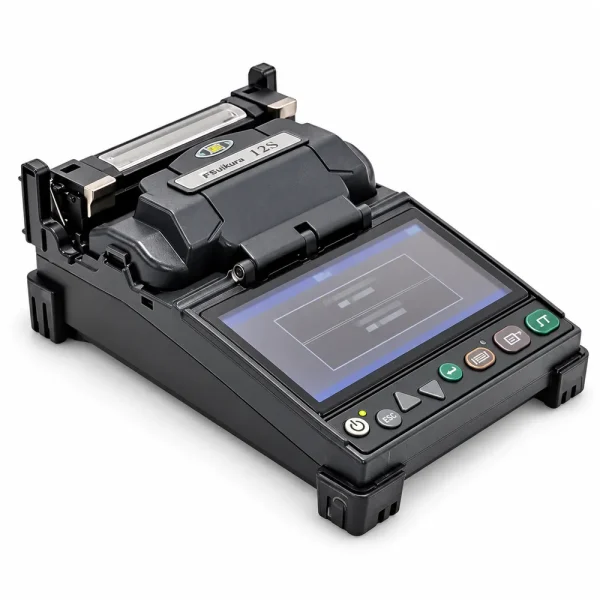

Máy hàn quang Fujikura FSM-12S nhập khẩu nguyên chiếc

Máy hàn cáp quang Fujikura FSM-12S là thiết bị hàn sợi quang đơn của Fujikura, Nhật Bản, căn chỉnh lớp vỏ sợi bằng rãnh V cố định và camera hai trục. Máy có trọng lượng 776 g gồm pin, thời gian hàn điển hình 15 giây và gia nhiệt khoảng 30 giây với ống bảo vệ 60 mm. Thiết kế mỏng phù hợp thi công FTTH và bảo trì tại nơi chật hẹp.

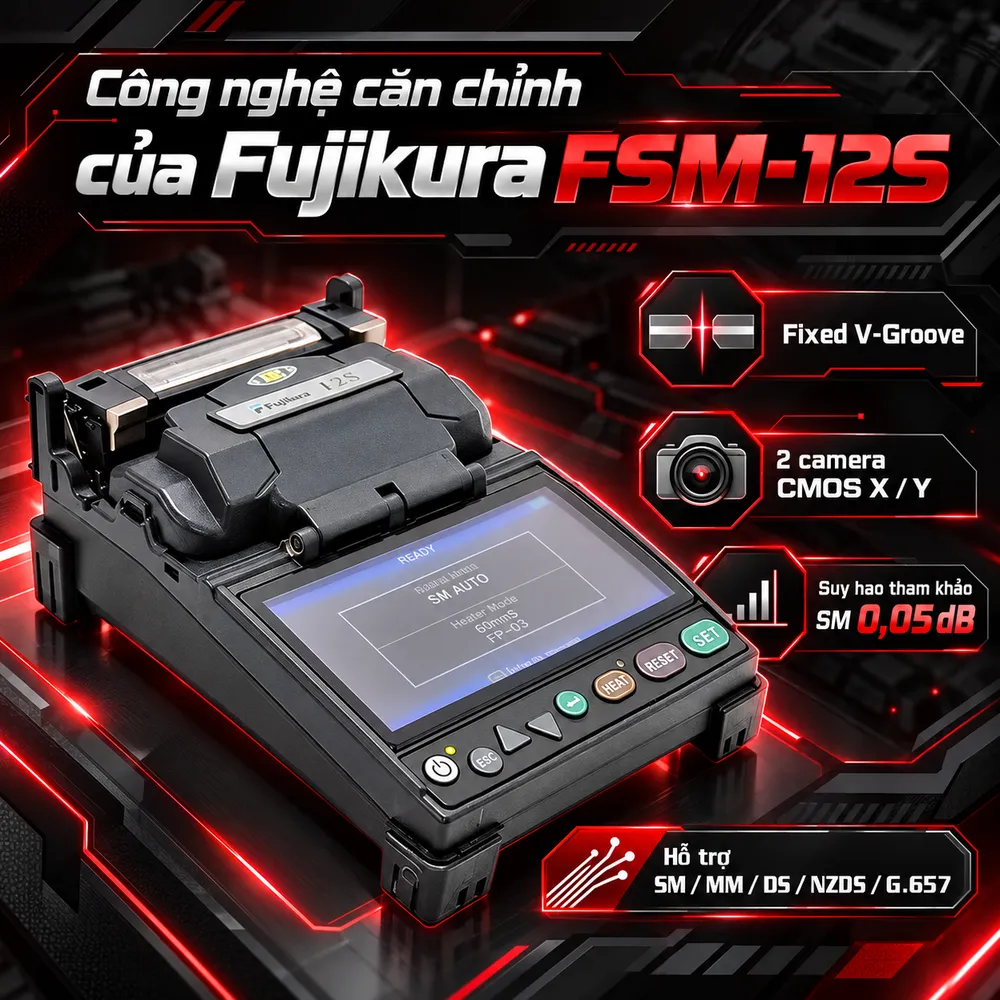

Công nghệ căn chỉnh của Fujikura FSM-12S có gì đáng chú ý?

Rãnh V cố định và hai camera CMOS

FSM-12S áp dụng Fixed V-Groove, tức căn chỉnh theo lớp vỏ thủy tinh thay vì điều khiển vị trí lõi chủ động. Hai camera CMOS quan sát hai đầu sợi theo trục X và Y, giúp phát hiện đầu cắt lệch hoặc sợi đặt sai. Rãnh V cần được vệ sinh thường xuyên để tránh bụi gây lệch trục và tăng suy hao. Máy tương thích các sợi Single Mode G.652, G.657, Multimode G.651, Dispersion Shifted G.653 và Non-Zero Dispersion Shifted G.655. Đường kính lớp vỏ thủy tinh tiêu chuẩn là 125 µm; bộ gá cho phép xử lý lớp bọc hoặc cáp đường kính từ 160 µm đến 3 mm. Chiều dài cắt hỗ trợ từ 5 đến 13 mm, phù hợp các vị trí có không gian thao tác ngắn.

Suy hao điển hình và giới hạn đo kiểm

Theo tài liệu Fujikura, suy hao mối hàn tham khảo là 0,05 dB với SM, 0,02 dB với MM và 0,08 dB với DS hoặc NZDS. Đây là giá trị thử nghiệm, không bảo đảm mọi mối nối. Máy ước lượng suy hao dựa trên hình ảnh và hỗ trợ kiểm tra lực kéo khoảng 1,96–2,25 N. Nghiệm thu cần máy đo suy hao hoặc OTDR.

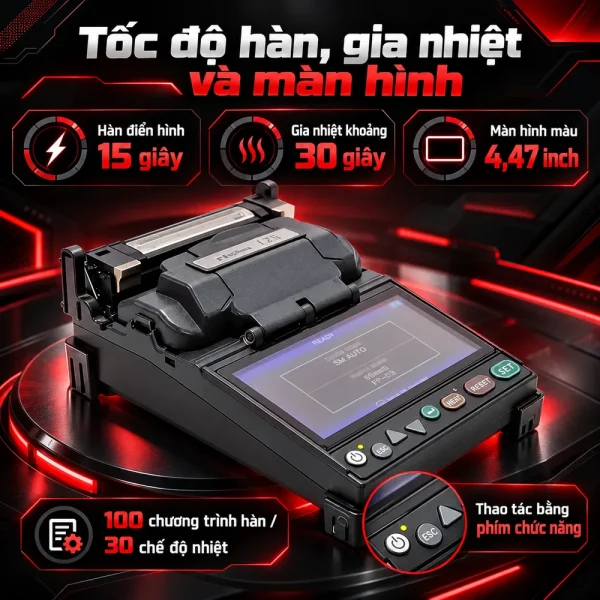

Tốc độ hàn, gia nhiệt và màn hình hỗ trợ thao tác thế nào?

Thời gian hàn khoảng 15 giây được Fujikura công bố với sợi SM trong chương trình Auto. Bộ gia nhiệt tích hợp xử lý ống bảo vệ FP-03 dài 60 mm trong khoảng 30 giây. Máy cũng hỗ trợ ống 40 mm và ống micro tương thích. Thời gian hoàn thiện mỗi mối nối còn bao gồm tuốt vỏ, làm sạch, cắt sợi, di chuyển ống và chờ nguội, nên 45 giây không phải thời gian thi công trọn vẹn. FSM-12S cung cấp 100 chương trình hàn và 30 chương trình gia nhiệt để lựa chọn theo sợi và vật tư. Tính năng hiệu chuẩn hồ quang có thể thực hiện tự động trong chế độ thích hợp, và điều chỉnh thủ công. Màn hình LCD màu 4,47 inch có độ tương phản cao, hỗ trợ quan sát trong nhà và ngoài trời. Hệ thống quan sát hai trục có độ phóng đại khoảng 100X. Máy không sử dụng màn hình cảm ứng theo catalog; người vận hành thao tác qua các phím chức năng. Khi xuất hiện cảnh báo đầu cắt không đạt, cần xử lý sợi và kiểm tra dao cắt trước khi hàn lại.

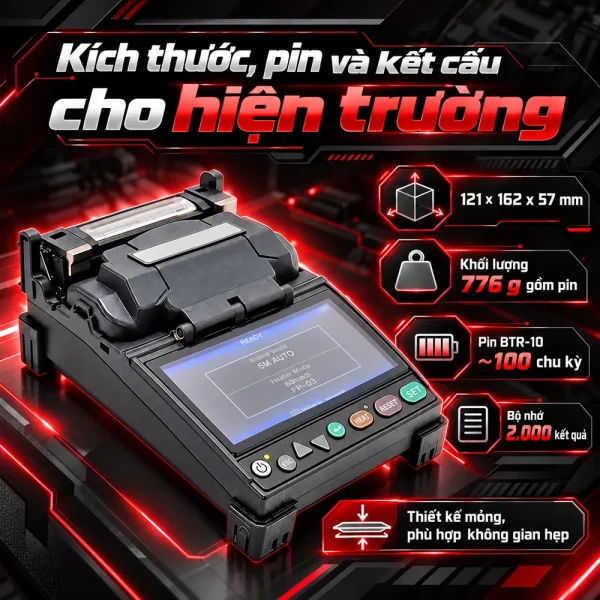

Kích thước, pin và kết cấu của FSM-12S phù hợp hiện trường ra sao?

FSM-12S có kích thước 121 × 162 × 57 mm và khối lượng khoảng 776 g đã bao gồm pin BTR-10. Thiết kế mỏng thuận tiện khi mang lên cao, làm việc trong tủ phối quang hoặc măng xông nhỏ. Hộp CC-29 được bố trí để mở ra thành bề mặt thao tác, hỗ trợ đặt máy ổn định khi hiện trường không có bàn riêng. Pin Lithium-ion BTR-10 hỗ trợ khoảng 100 chu kỳ hàn kết hợp gia nhiệt sau mỗi lần sạc đầy theo điều kiện thử nghiệm. Số chu kỳ thực tế phụ thuộc tuổi pin, nhiệt độ và thời gian bật màn hình. Máy dùng adapter ADC-19 với điện áp đầu vào AC 100–240V, đồng thời có cổng USB 2.0 Mini-B để quản lý kết quả và cập nhật phần mềm. Bộ nhớ lưu 2.000 kết quả hàn gần nhất. Điện cực thay thế đúng mã là ELCT2-12; không sử dụng ELCT2-20A dành cho những dòng Fujikura khác. Một số bản brochure công bố tuổi thọ điện cực 3.000 lần phóng, tài liệu khác ghi 5.000 lần; cần ưu tiên hướng dẫn của phiên bản máy. Nhà sản xuất thử rơi máy từ độ cao 76 cm, thử bụi và mưa với lưu lượng 10 mm mỗi giờ trong 10 phút. Thử nghiệm không bảo đảm máy chịu mọi va đập hoặc mưa liên tục. Cần bảo vệ buồng hàn, nguồn điện và pin khi thi công ngoài trời.

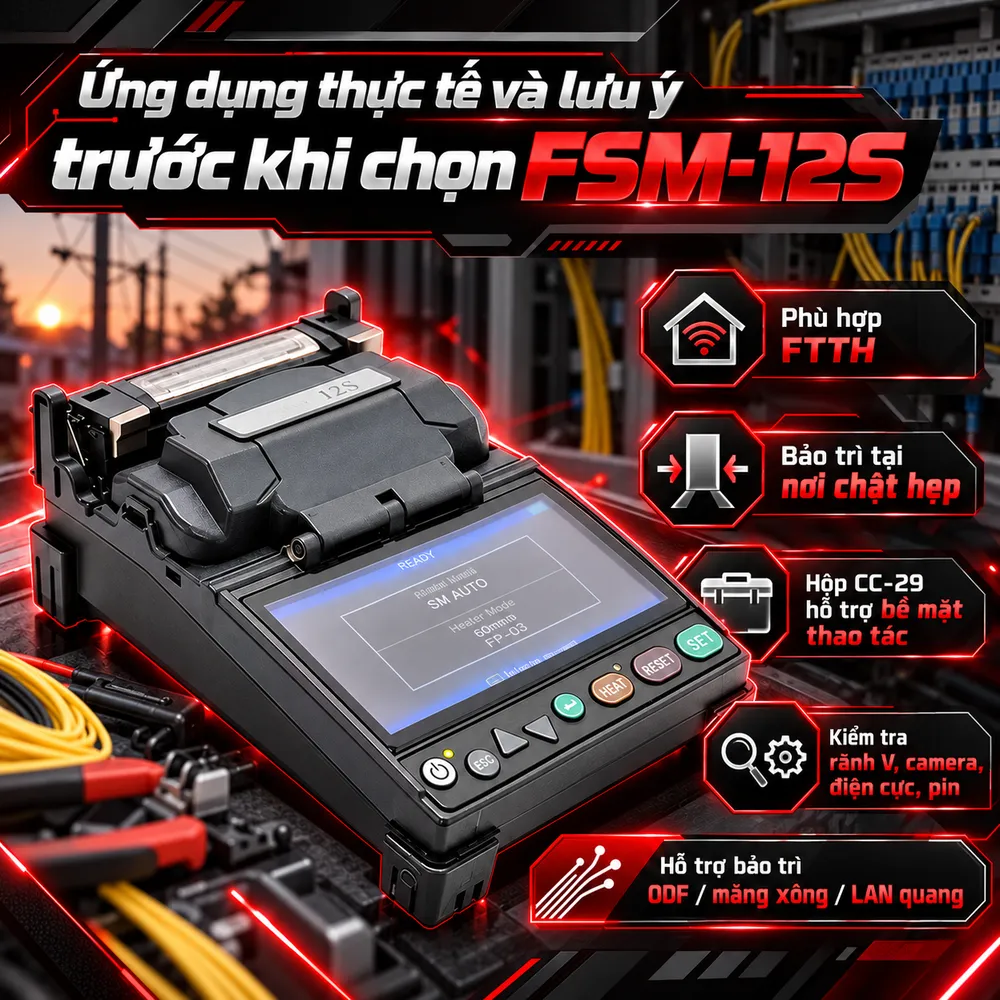

Ứng dụng thực tế và lưu ý trước khi lựa chọn Fujikura FSM-12S

Trong hệ thống FTTH, FSM-12S phù hợp hàn tại hộp phối quang, tủ ODF, điểm phân phối thuê bao và vị trí trên cao có ít diện tích đặt dụng cụ. Với mạng LAN quang, máy hỗ trợ bảo trì đường truyền giữa các tầng hoặc phòng thiết bị. Chiều dài cắt ngắn cũng hỗ trợ một số quy trình lắp đầu nối Splice-On Connector khi sử dụng bộ gá tương thích; không nên mặc định mọi đầu nối đều lắp được nếu chưa kiểm tra phụ kiện. Phụ kiện thường gặp gồm pin BTR-10, adapter ADC-19, điện cực ELCT2-12, hộp CC-29 và dụng cụ cơ bản. Dao cắt, kẹp sợi hoặc bộ vật tư bổ sung cần xác nhận theo gói hàng. Khi mua máy đã qua sử dụng, nên kiểm tra độ sáng màn hình, rãnh V, camera, điện cực, pin, bộ gia nhiệt và hàn thử, sau đó đo suy hao độc lập. Fujikura FSM-12S phù hợp người cần máy hàn sợi đơn nhẹ, dễ bố trí tại công trường FTTH. Tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu sản phẩm, kiểm tra tình trạng hàng, phụ kiện và nhận tư vấn cấu hình phù hợp.
