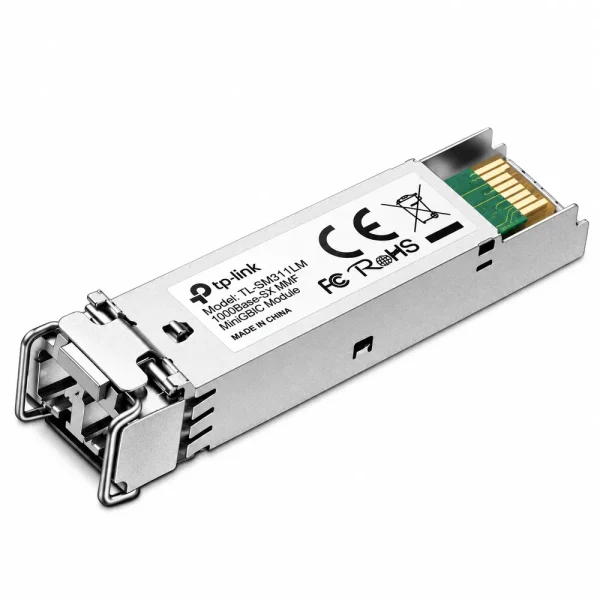

Module quang MiniGBIC TL-SM311LM TP-Link

Module quang MiniGBIC TL-SM311LM TP-Link là bộ thu phát SFP chuẩn 1000BASE-SX, sử dụng bước sóng 850nm và cáp quang Multimode để kết nối Gigabit Ethernet. Thiết bị có đầu nối LC Duplex, tốc độ tín hiệu 1,25Gbps và khoảng cách tối đa 550m với loại sợi phù hợp. Sản phẩm phục vụ đường uplink giữa switch, kết nối tủ mạng và mở rộng mạng LAN trong phạm vi tòa nhà hoặc cơ sở sản xuất.

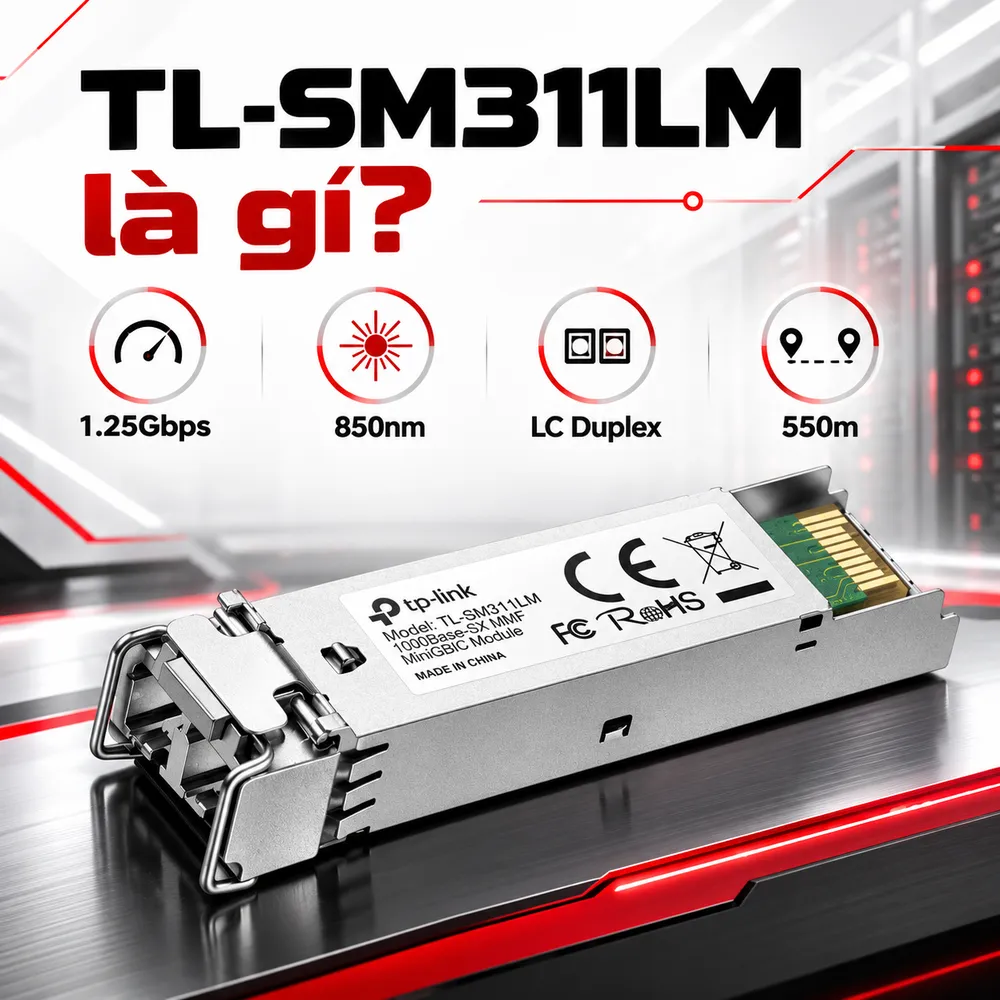

TL-SM311LM được thiết kế cho hệ thống mạng nào?

TP-Link TL-SM311LM thuộc dòng module MiniGBIC, có kích thước nhỏ và được lắp trong khe SFP trên thiết bị tương thích. Module chuyển đổi tín hiệu điện và quang, giúp liên kết xa hơn Ethernet cáp đồng. Theo công bố của TP-Link, thiết bị sử dụng chuẩn IEEE 802.3z và môi trường truyền dẫn Multimode. Thiết bị không dành cho cổng 10Gbps hoặc tuyến Singlemode. Cần xác định đúng loại sợi trước khi lựa chọn. TL-SM311LM thường được lắp tại tủ rack và switch quản lý. Khi một tủ mạng còn khe SFP và cần kết nối với switch khác qua cáp quang, module cung cấp giao diện phù hợp. Hai đầu liên kết phải sử dụng chuẩn quang tương thích, đồng thời kiểm tra công suất phát, công suất thu và chất lượng đầu nối quang. Người dùng có thể tham khảo danh mục Module Quang SFP tại HulaTech để so sánh giao diện, bước sóng và phạm vi truyền dẫn của từng loại sản phẩm.

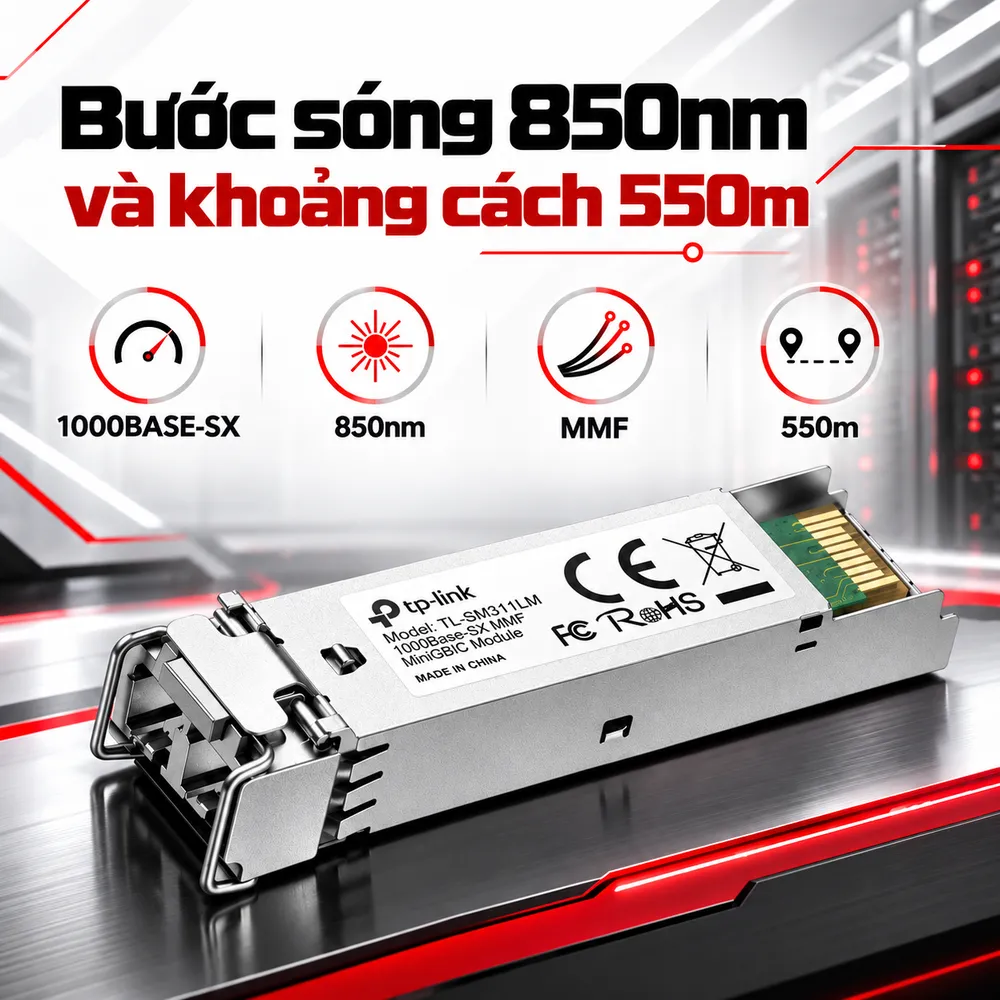

Bước sóng 850nm và khoảng cách thực tế cần hiểu thế nào?

TL-SM311LM sử dụng bước sóng danh định 850nm theo chuẩn 1000BASE-SX. Tốc độ tín hiệu quang được TP-Link công bố là 1,25Gbps; tốc độ Ethernet tương ứng là 1Gbps. Sự khác biệt xuất phát từ cơ chế mã hóa đường truyền. Module hỗ trợ cáp Multimode với kích thước sợi 50/125µm hoặc 62,5/125µm. Tuy nhiên, khoảng cách tối đa không giống nhau: TP-Link nêu mức 550m cho sợi 50/125µm phù hợp và 275m cho sợi 62,5/125µm. Mức 550m chỉ áp dụng khi sợi và băng thông cáp phù hợp. Đầu nối LC Duplex cung cấp hai đường quang riêng biệt, một đường phát và một đường nhận. Cần đấu Tx với Rx và sử dụng dây nhảy, pigtail Multimode có đầu LC/UPC phù hợp. Khoảng cách danh định không thay thế phép đo suy hao. Mối hàn, adapter và đầu nối bẩn làm tăng suy hao. Nên kiểm tra toàn tuyến trước nghiệm thu.

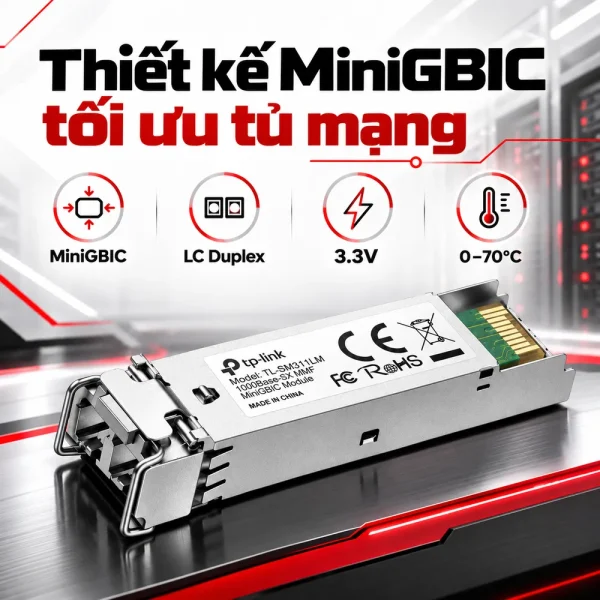

Thiết kế MiniGBIC mang lại lợi ích gì khi triển khai?

Kích thước module TP-Link công bố khoảng 55,4 × 13,7 × 12,9mm đối với phiên bản được niêm yết tại Việt Nam. Hình thức SFP cho phép bố trí giao diện quang trong thiết bị chuyển mạch mà không cần một bộ chuyển đổi ngoài cho từng cổng. Nhờ vậy, tủ mạng tiết kiệm không gian. Nguồn hoạt động của TL-SM311LM là 3,3V, được cung cấp từ thiết bị chủ. Nhiệt độ vận hành theo thông số hãng nằm trong khoảng 0–70°C, độ ẩm làm việc từ 10% đến 90%, không ngưng tụ. Cần chú ý thông gió cho tủ mạng. Một số phiên bản mới thuộc dòng SM311LM được TP-Link công bố hỗ trợ DDM, tương thích SFP-MSA và cắm nóng. Cần kiểm tra phiên bản phần cứng trước khi sử dụng DDM hoặc thay thế module khi đang hoạt động. Thiết kế LC Duplex cũng tạo thuận lợi cho thao tác với các dây nhảy quang phổ biến. Trong quá trình bảo trì, người dùng cần giữ nắp chống bụi khi chưa đấu nối và vệ sinh đầu cắm bằng dụng cụ chuyên dụng.

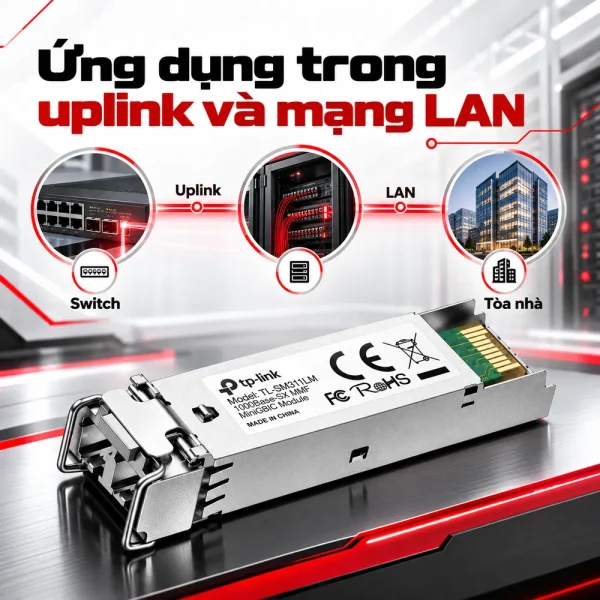

TL-SM311LM tương thích với thiết bị nào và dùng ở đâu?

TP-Link liệt kê TL-SM311LM có thể sử dụng với nhiều dòng switch thuộc các series T3700, T2700, T2600, T2500, T1700, T1600, T1500 và một số dòng switch khác được hãng công bố. Bộ chuyển đổi quang điện MC220L cũng nằm trong danh sách thiết bị tương thích. Hãy xác nhận tương thích theo model cụ thể. Trong tòa nhà văn phòng, module có thể kết nối switch truy cập tại các tầng với switch tập trung qua tuyến cáp Multimode. Với trường học hoặc nhà xưởng, thiết bị phù hợp liên kết những tủ mạng phân tán trong phạm vi khoảng cách cho phép. Cấu hình phù hợp với hạ tầng Multimode hiện hữu. Module còn có thể tham gia đường uplink cho mạng camera IP, thiết bị kiểm soát ra vào và hệ thống quản lý nội bộ. Số camera phụ thuộc tổng bitrate, băng thông dự phòng và năng lực switch. Nếu tuyến cáp dài hơn giới hạn của Multimode hoặc yêu cầu tốc độ 10Gbps, cần chuyển sang cấu hình và module khác. Không thay module Singlemode bằng TL-SM311LM chỉ vì cùng dạng SFP.

Cần kiểm tra gì trước khi đặt mua và lắp đặt?

Trước khi mua, hãy xác định model switch, chuẩn cổng SFP và loại cáp đã thi công. Kiểm tra nhãn sợi 50/125µm hoặc 62,5/125µm và xác định chiều dài tuyến. Thông số 550m chỉ áp dụng khi điều kiện sợi phù hợp. Khi lắp đặt, thực hiện đấu nối đúng chiều Tx/Rx, kiểm tra đầu LC, bảo đảm dây nhảy không bị gập quá mức và theo dõi trạng thái đường truyền trên switch. Nếu liên kết không lên, hãy thử dây nhảy đã kiểm tra, kiểm tra module đối ứng và đối chiếu tài liệu tương thích. Không được nhìn trực tiếp vào đầu phát quang đang hoạt động. TP-Link TL-SM311LM phù hợp cho mạng Gigabit trên cáp Multimode 850nm, khoảng cách tối đa 550m trong điều kiện được hãng công bố. Khách hàng cần kiểm tra phiên bản, cấu hình switch hoặc nhận báo giá có thể liên hệ HulaTech để được tư vấn theo hạ tầng thực tế.
