Máy hàn quang View 3L chính hãng chất lượng cao

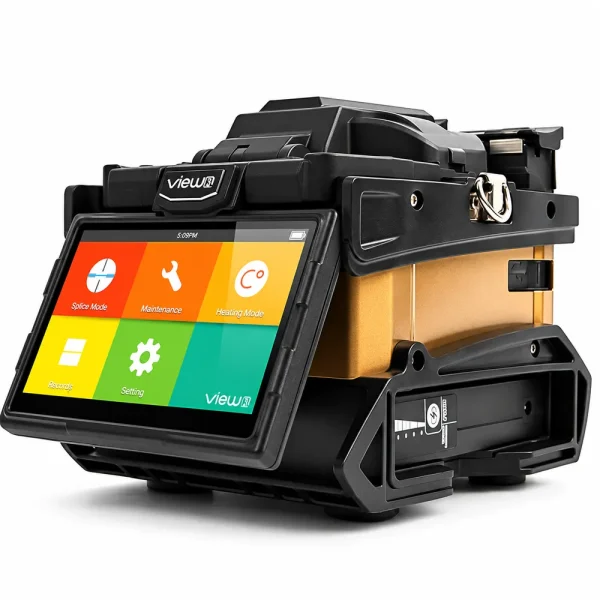

Máy hàn cáp quang INNO Instrument VIEW 3L được giới thiệu trên thị trường như thiết bị hàn sợi quang đơn, có màn hình cảm ứng 5 inch, camera phóng đại đến 520X và ba đèn LED chiếu sáng buồng hàn. Tuy nhiên, tài liệu sản phẩm cung cấp ghi model VIEW 3; INNO Instrument cũng công bố thông số dưới tên VIEW 3. Vì vậy, cần kiểm tra tem máy trước khi xác nhận VIEW 3L là một phiên bản riêng.

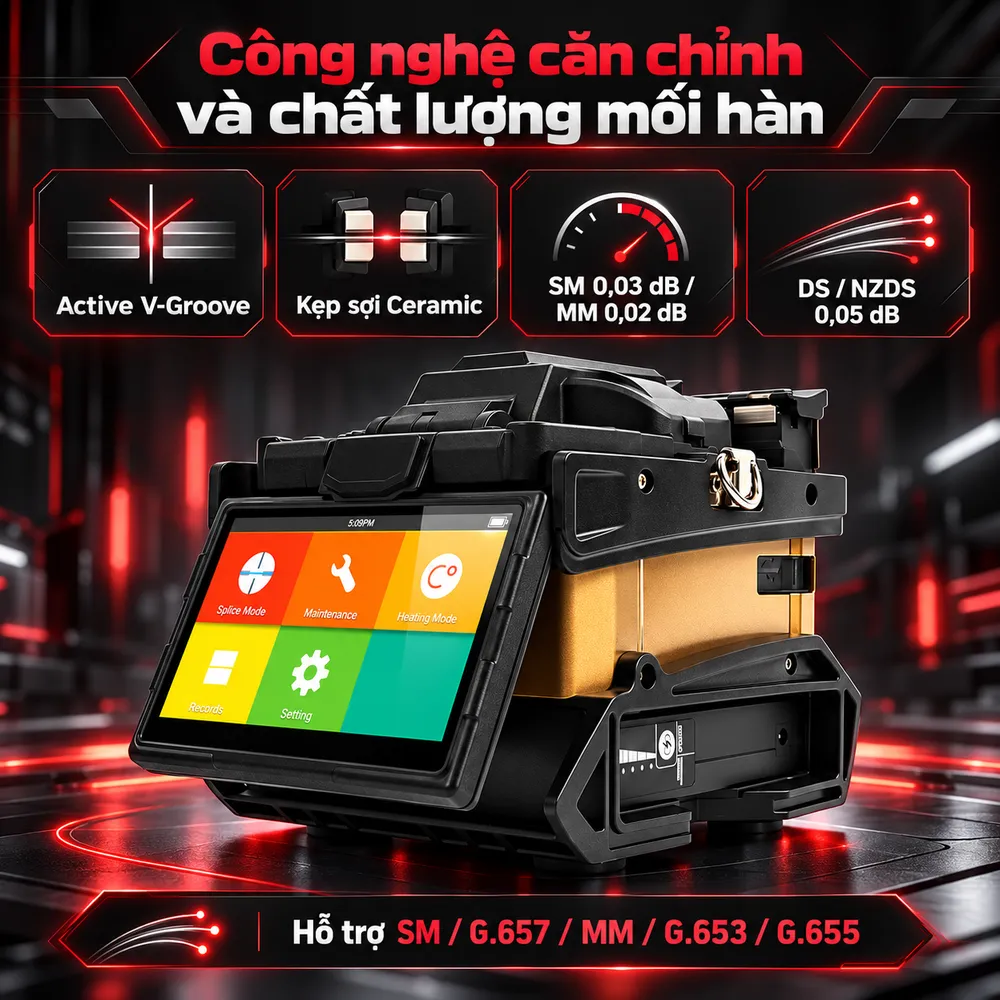

Công nghệ căn chỉnh và chất lượng mối hàn của VIEW 3L

Rãnh V chủ động và cơ cấu kẹp sợi Ceramic

Theo tài liệu VIEW 3, thiết bị sử dụng công nghệ Active V-Groove Cladding Alignment, căn chỉnh dựa trên lớp vỏ thủy tinh của hai đầu sợi, thay vì hệ thống căn chỉnh lõi trực tiếp. Cơ cấu rãnh V chủ động hỗ trợ điều chỉnh vị trí sợi trước khi phóng hồ quang. Kẹp sợi bằng gốm Ceramic giúp định vị ổn định và có thể vệ sinh, thay thế khi cần. Máy hỗ trợ hàn từng sợi đơn, không thực hiện đồng thời nhiều sợi ribbon. Sợi tương thích gồm Single Mode G.652, G.657, Multimode G.651, Dispersion Shifted G.653 và NZDS G.655. Người vận hành phải chọn chương trình phù hợp trước khi hàn.

Suy hao điển hình và phương pháp nghiệm thu

Tài liệu hướng dẫn VIEW 3 công bố suy hao trung bình 0,03 dB đối với SM, 0,02 dB với MM và 0,05 dB với DS, NZDS. Một số bảng phân phối ghi 0,02 dB với SM, 0,01 dB với MM. Những con số này khác nhau giữa nguồn, không nên kết hợp thành một cấu hình khi chưa xác nhận phiên bản. Suy hao thực tế phụ thuộc loại sợi, góc cắt, độ sạch, hiệu chuẩn hồ quang và điều kiện thi công. Giá trị ước lượng do máy hiển thị không thay thế phép đo bằng nguồn sáng, máy đo công suất hoặc OTDR khi nghiệm thu tuyến.

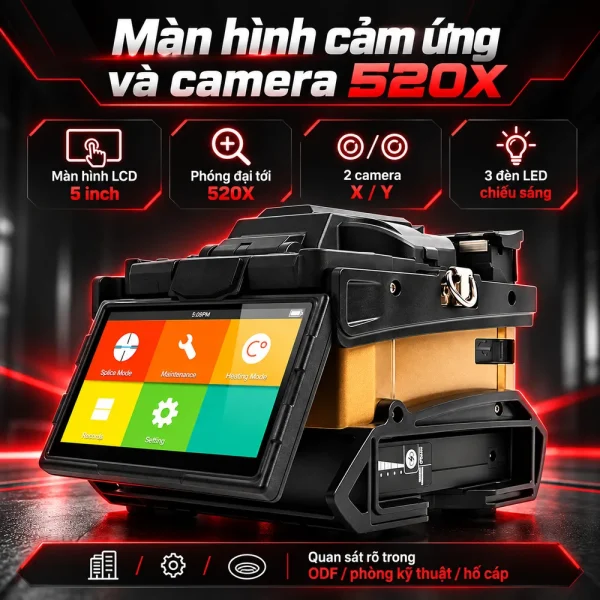

Màn hình cảm ứng và camera 520X hỗ trợ thao tác ra sao?

VIEW 3 trang bị màn hình LCD màu 5 inch, có giao diện đồ họa và hỗ trợ điều khiển bằng phím hoặc cảm ứng. Người dùng chạm hai lần để phóng to hình ảnh sợi, thuận tiện kiểm tra đầu cắt hoặc vị trí đặt sợi. Độ phóng đại tối đa được hãng giới thiệu là 520X. Ba đèn LED trắng chiếu sáng vùng thao tác, hữu ích trong tủ ODF, hố cáp hoặc phòng kỹ thuật thiếu sáng. Đèn không thay thế yêu cầu bố trí chỗ đứng và nguồn sáng an toàn khi làm việc trong không gian hạn chế. Máy có hai camera quan sát theo trục X và Y. Hình ảnh rõ nét hỗ trợ phát hiện vết bẩn hoặc sai lệch, nhưng kỹ thuật viên vẫn phải vệ sinh rãnh V, bộ gá và đầu sợi thường xuyên. Tránh dùng vật cứng cọ trực tiếp vào các bộ phận quang học.

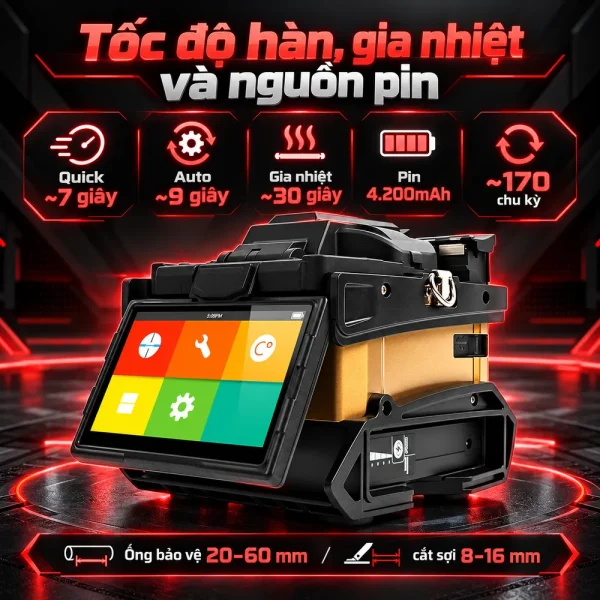

Tốc độ hàn, bộ gia nhiệt và nguồn pin được thiết kế thế nào?

Ở chế độ Quick, thời gian hàn tham khảo khoảng 7 giây; chế độ Auto khoảng 9 giây theo tài liệu phân phối. Bộ gia nhiệt của VIEW 3 có thời gian điển hình khoảng 30 giây trong hướng dẫn hãng, khác mức 35 giây ở một số bảng giới thiệu. Máy tương thích ống bảo vệ 20–60 mm và có thể điều chỉnh chương trình theo vật tư. Quy trình thi công gồm tuốt lớp phủ, làm sạch sợi, cắt đúng chiều dài 8–16 mm, đặt sợi vào bộ gá rồi hàn nối. Sau đó, kỹ thuật viên chuyển ống bảo vệ vào bộ gia nhiệt, đợi nguội và đưa mối nối vào khay. Thời gian hoàn tất thực tế dài hơn thời gian hàn danh định. Pin Lithium dung lượng 4.200mAh được công bố hỗ trợ khoảng 170 chu kỳ hàn kết hợp gia nhiệt trong điều kiện tham khảo. Nguồn ngoài dùng adapter AC 100–240V, đầu vào DC 9–14V. Tuổi pin, nhiệt độ và độ sáng màn hình ảnh hưởng thời lượng sử dụng.

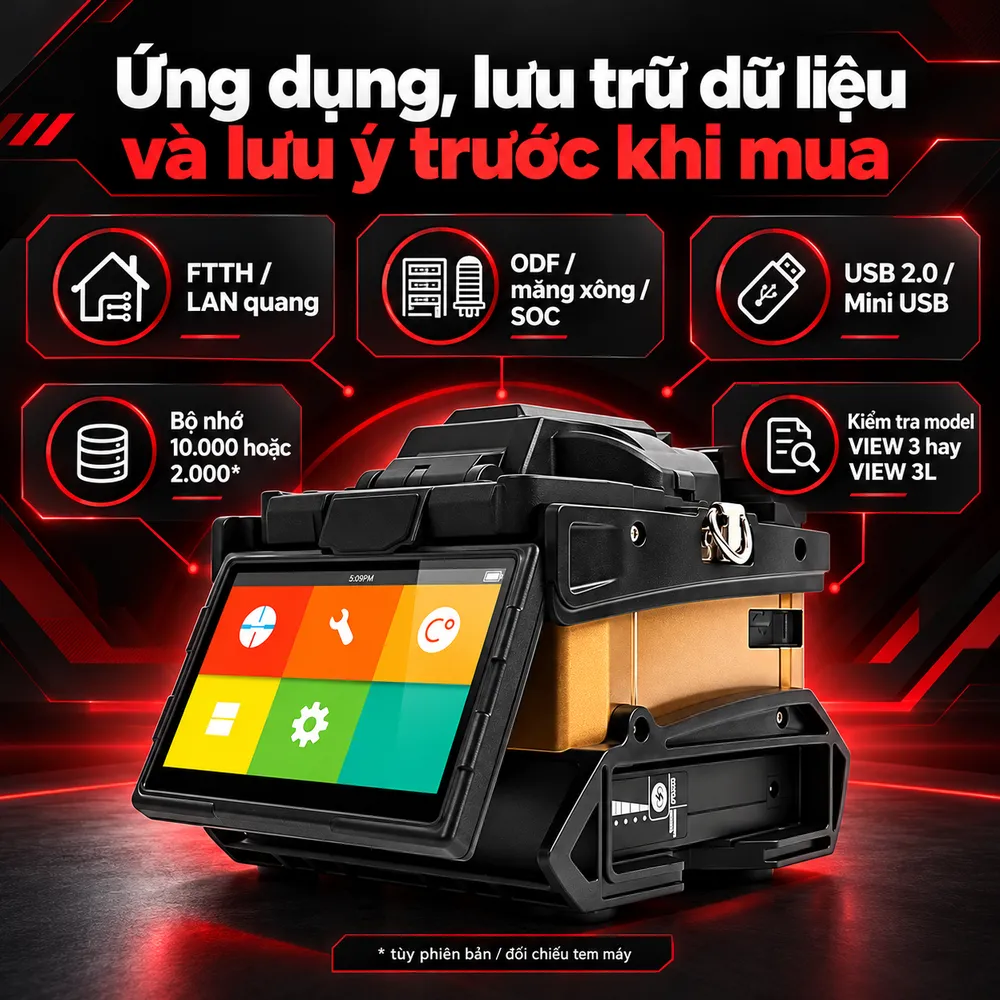

Ứng dụng, lưu trữ dữ liệu và lưu ý trước khi mua

Máy phù hợp hàn nối tại hộp phối quang, măng xông, tủ ODF của hệ thống FTTH và mạng LAN quang doanh nghiệp. Khi có bộ gá cùng bộ gia nhiệt tương thích, thiết bị còn hỗ trợ lắp đặt đầu nối Splice-On Connector tại hiện trường. Kỹ thuật viên cần xác nhận loại đầu nối được hỗ trợ trước khi chọn phụ kiện. Hướng dẫn VIEW 3 công bố bộ nhớ 10.000 kết quả hàn, trong khi thông tin phân phối của sản phẩm mang tên VIEW 3L ghi 2.000 kết quả. Cần kiểm tra bộ nhớ thực tế và phiên bản phần mềm. Cổng USB 2.0 và Mini USB hỗ trợ truy xuất dữ liệu, nhưng hồ sơ nghiệm thu vẫn cần ghi mã tuyến và kết quả đo riêng. Theo tài liệu VIEW 3, kích thước với đệm bảo vệ khoảng 152 × 147 × 175 mm, nặng 2,31 kg gồm pin. Máy hoạt động trong khoảng -10°C đến 50°C, độ ẩm đến 95% không ngưng tụ và độ cao đến 5.000 m. Khả năng chống va đập, bụi và nước chỉ có giới hạn; không nên để máy dưới mưa trực tiếp. Trước khi mua, cần đối chiếu nhãn model VIEW 3 hay VIEW 3L, kiểm tra pin, điện cực, camera, dao cắt, bộ gia nhiệt và phụ kiện SOC. Nên hàn thử và đo suy hao thực tế. Cần đối chiếu lại khi đăng bán trên website. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech để so sánh model, xác nhận cấu hình và nhận tư vấn theo yêu cầu công trình.
