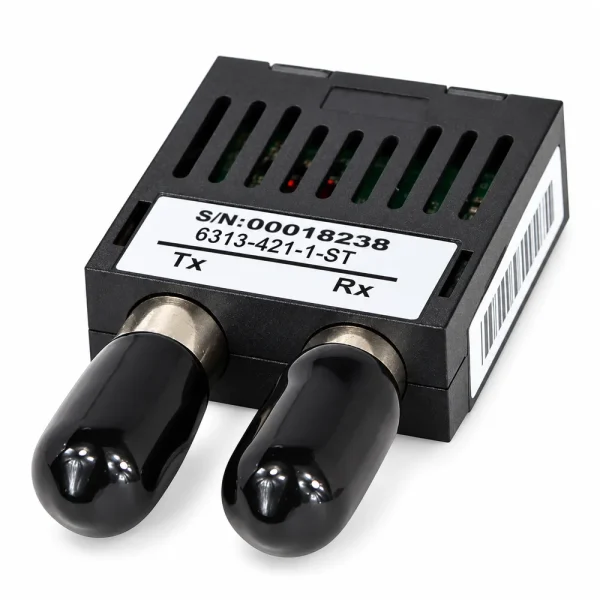

Bộ thu phát quang 1X9 1.25G ST 1310nm 10Km 3.3v 6313-421-1-ST

Wintop 6313-421-1-ST là bộ thu phát quang dạng 1×9, hỗ trợ tốc độ tín hiệu 1,25Gbps trên cáp single-mode với bước sóng 1310nm và khoảng cách thiết kế 10km. Linh kiện sử dụng đầu nối ST, nguồn danh định 3,3V cùng giao diện dữ liệu tương thích LVPECL. Sản phẩm dành cho bo mạch truyền dẫn quang phù hợp trong thiết bị viễn thông và Ethernet, không phải module SFP có thể cắm trực tiếp vào switch.

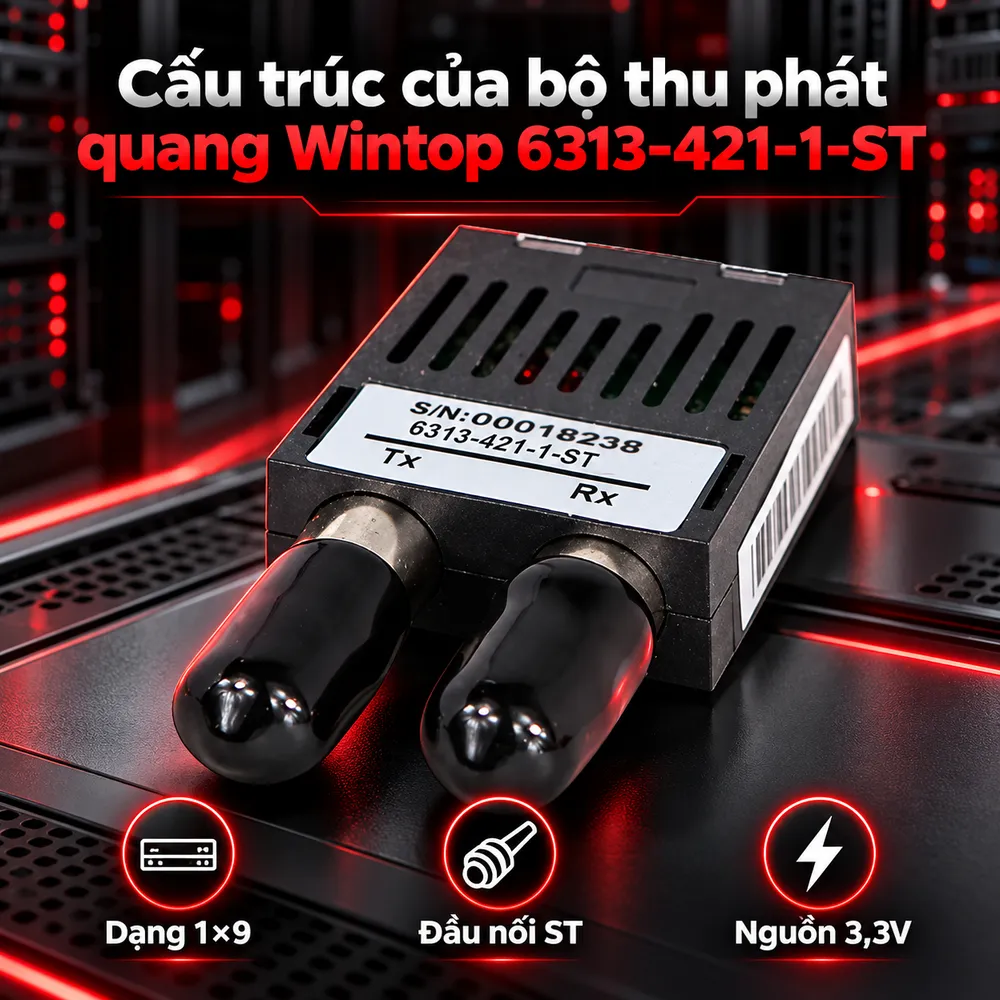

Cấu trúc của bộ thu phát quang Wintop 6313-421-1-ST

Dạng đóng gói 1×9 và kết nối ST

Ký hiệu 1×9 mô tả dạng linh kiện có chín chân điện kết nối với bo mạch chủ. Các chân đảm nhiệm cấp nguồn, nối đất, truyền nhận dữ liệu và tín hiệu trạng thái theo sơ đồ của nhà sản xuất. Vì vậy, muốn thay module phải kiểm tra footprint và pinout, thay vì chỉ đối chiếu tốc độ hay hình dạng vỏ. Đầu ST phải phù hợp với đầu nối trên dây nhảy và bộ phối quang. Khi lắp đặt, kỹ thuật viên cần xác nhận chiều phát, chiều thu và số tuyến sợi theo cấu hình thiết bị.

Laser FP 1310nm và bộ thu PIN

Theo Wintop, 6313-421-1-ST tích hợp bộ phát laser FP hoạt động tại bước sóng 1310nm và bộ thu quang PIN. Phần phát biến tín hiệu điện thành ánh sáng để truyền qua sợi, còn phần thu chuyển tín hiệu quang nhận được thành tín hiệu điện đưa về bo mạch. Không thể suy ra rằng mọi bộ thu phát ST cùng bước sóng đều thay thế được cho nhau, bởi tín hiệu điện, sơ đồ chân và thông số đầu thu cũng phải phù hợp.

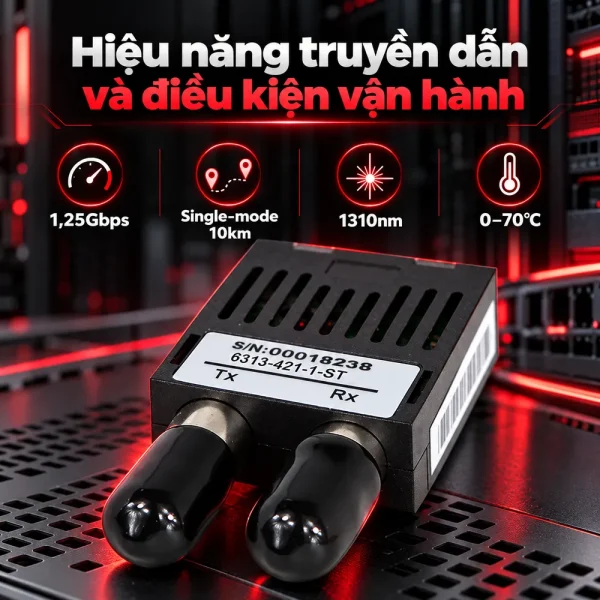

Hiệu năng truyền dẫn và điều kiện vận hành

Tốc độ 1,25Gbps trên tuyến single-mode 10km

Tốc độ danh định của module là 1,25Gbps, phù hợp với những thiết kế Ethernet hoặc viễn thông sử dụng mức tín hiệu tương ứng. Khoảng cách truyền thiết kế 10km áp dụng cho sợi single-mode thích hợp. Khi tính toán tuyến, cần cộng suy hao của cáp, mối hàn, đầu nối ST, hộp phối quang và mức dự phòng kỹ thuật. Tuyến dưới 10km vẫn có thể lỗi nếu đầu quang bẩn hoặc suy hao vượt giới hạn cho phép. Trang sản phẩm hãng không cung cấp đủ giá trị công suất phát và độ nhạy thu trong phần thông số công khai. Do đó, cần yêu cầu datasheet theo đúng mã trước khi xác lập ngân sách suy hao chi tiết hoặc nghiệm thu dự án có yêu cầu kỹ thuật nghiêm ngặt.

Điện áp 3,3V và dải nhiệt độ 0–70°C

Wintop công bố nguồn danh định 3,3V, dải điện áp hoạt động 3,15–3,45V và giao diện dữ liệu đầu vào, đầu ra tương thích LVPECL. Nguồn trên bo mạch phải bảo đảm điện áp, chất lượng cấp điện và bố trí chân theo thiết kế. Sai cực tính hoặc sai chân có thể làm hỏng linh kiện. Nhiệt độ môi trường hoạt động là 0–70°C, còn nhiệt độ lưu trữ từ -40 đến +85°C. Độ ẩm tương đối hoạt động được công bố trong khoảng 5–95%, nhưng không đồng nghĩa module có lớp vỏ chống nước hoặc chống ngưng tụ. Wintop còn nêu đặc tính nhiễu điện từ thấp, bảo vệ tĩnh điện ESD, tuân thủ RoHS và tiêu chuẩn an toàn laser IEC 60825. Đây là thông tin về linh kiện; khả năng đáp ứng của thiết bị hoàn chỉnh cần được xem xét riêng.

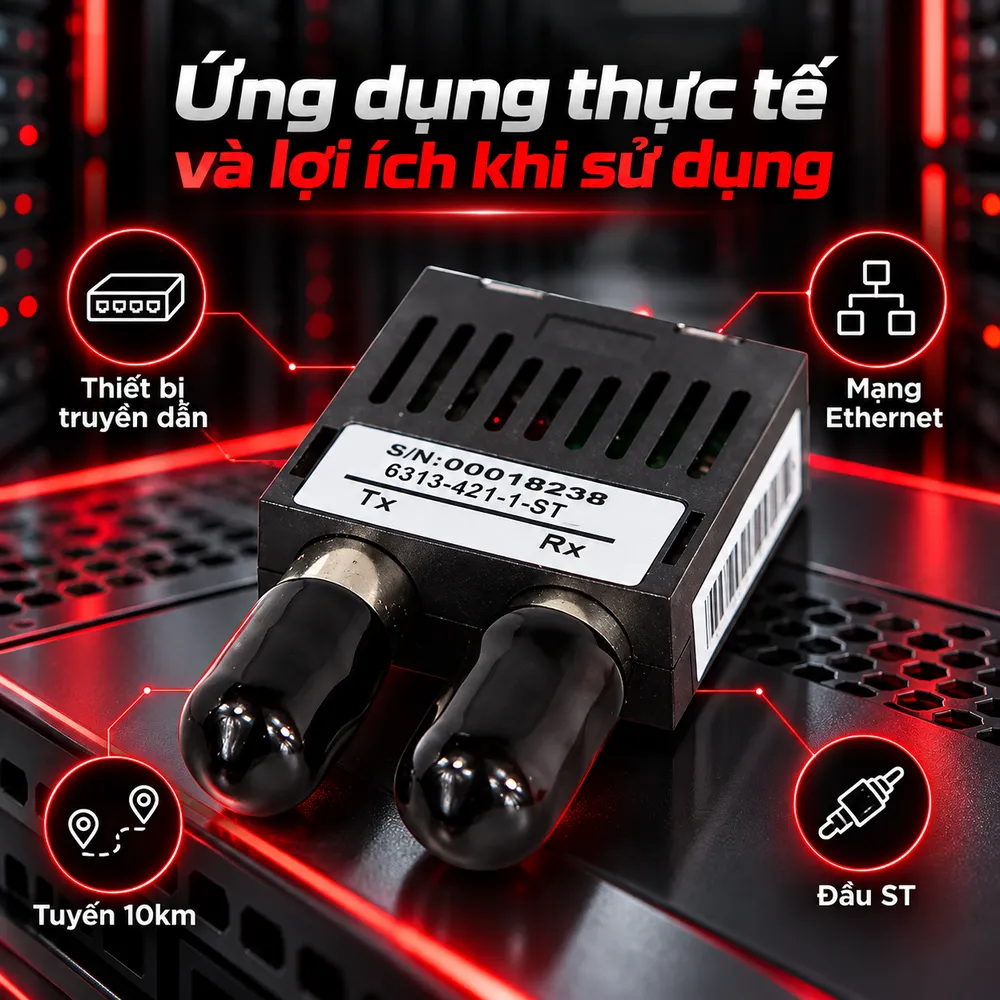

Ứng dụng thực tế và lợi ích khi sử dụng

6313-421-1-ST thích hợp cho các bo mạch truyền dẫn được thiết kế sử dụng bộ thu phát 1×9 tốc độ 1,25Gbps. Tại mạng doanh nghiệp, module có thể nằm trong bộ chuyển đổi quang điện hoặc thiết bị truyền dẫn chuyên dụng. Tuy nhiên, sản phẩm không có cổng RJ45 và không tự thực hiện chức năng định tuyến, chuyển mạch hoặc cấp nguồn cho camera IP. Đối với hạ tầng đã dùng đầu ST, giữ đúng kiểu đầu nối có thể giảm việc thay đổi dây nhảy và phụ kiện phối quang. Dù vậy, cần kiểm tra chất lượng tiếp xúc và dạng đầu cắm thực tế trước khi đưa ra quyết định thay thế. Khi thiết bị mới sử dụng khe tháo lắp, Module Quang SFP phù hợp hơn với cấu trúc cổng đó. Bộ thu phát 1×9 và module SFP có cách kết nối điện, cơ khí khác nhau, nên không thể hoán đổi trực tiếp chỉ vì cùng tốc độ Gigabit.

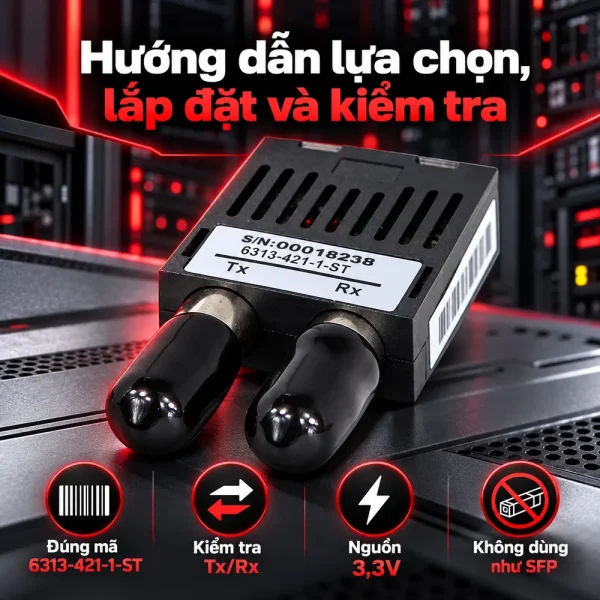

Hướng dẫn lựa chọn, lắp đặt và kiểm tra

Trước khi đặt mua, cần xác nhận đầy đủ mã 6313-421-1-ST, chuẩn đầu nối ST, bước sóng 1310nm, loại cáp single-mode và nguồn 3,3V. Nếu mua để sửa thiết bị cũ, nên đối chiếu linh kiện nguyên bản cùng sơ đồ chân thay vì dựa trên tên sản phẩm rút gọn. Trong quá trình thay thế, phải ngắt nguồn, chống tĩnh điện và thực hiện thao tác trên bo mạch theo quy trình của nhà sản xuất. Cấu trúc 1×9 không được mặc định hỗ trợ cắm nóng. Tránh nhìn trực tiếp vào đầu phát quang và luôn vệ sinh đầu nối bằng dụng cụ phù hợp. Sau lắp đặt, kiểm tra trạng thái liên kết, chiều phát nhận, mức công suất quang và lỗi truyền dữ liệu. Ghi nhận chiều dài tuyến cùng kết quả đo để hỗ trợ bảo trì sau này. Nếu thiết bị không nhận tín hiệu, cần kiểm tra nguồn, mạch chủ và đầu nối trước khi kết luận module lỗi. Wintop 6313-421-1-ST đáp ứng yêu cầu truyền quang 1,25Gbps trên tuyến single-mode đến 10km với đầu ST và nguồn 3,3V. HulaTech hỗ trợ đối chiếu thông số, xác định tương thích bo mạch và tư vấn báo giá theo số lượng dự án.
