Aruba IOn 10G SFP+ to SFP+ 3m DAC Cable – R9D20A

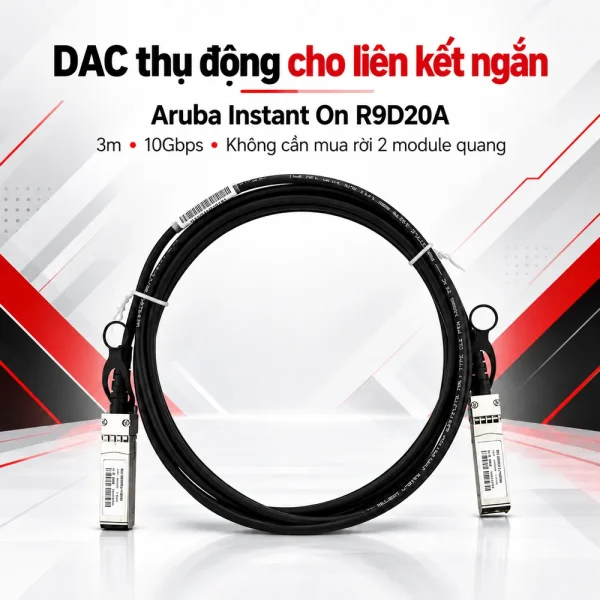

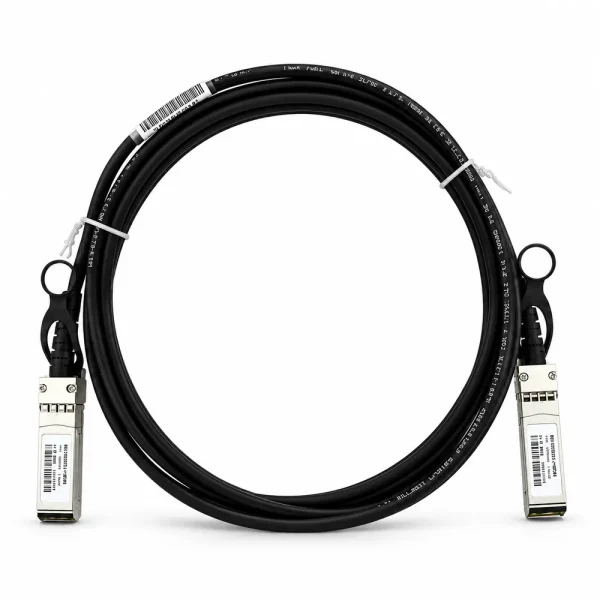

Aruba Instant On R9D20A là cáp đồng kết nối trực tiếp (Direct Attach Copper, DAC) dài 3m, tích hợp sẵn đầu SFP+ ở hai phía và hỗ trợ truyền dữ liệu 10Gbps. Sản phẩm dùng cho các cổng SFP+ tương thích trong cùng tủ rack hoặc giữa những thiết bị ở khoảng cách gần. Đây là cáp đồng, không phải module quang hay dây cáp mạng RJ45; người dùng không cần mua riêng hai bộ thu phát để tạo liên kết.

Kết nối trực tiếp 10G khác gì giải pháp dùng module quang?

Cấu trúc cáp đồng với hai đầu SFP+ liền khối

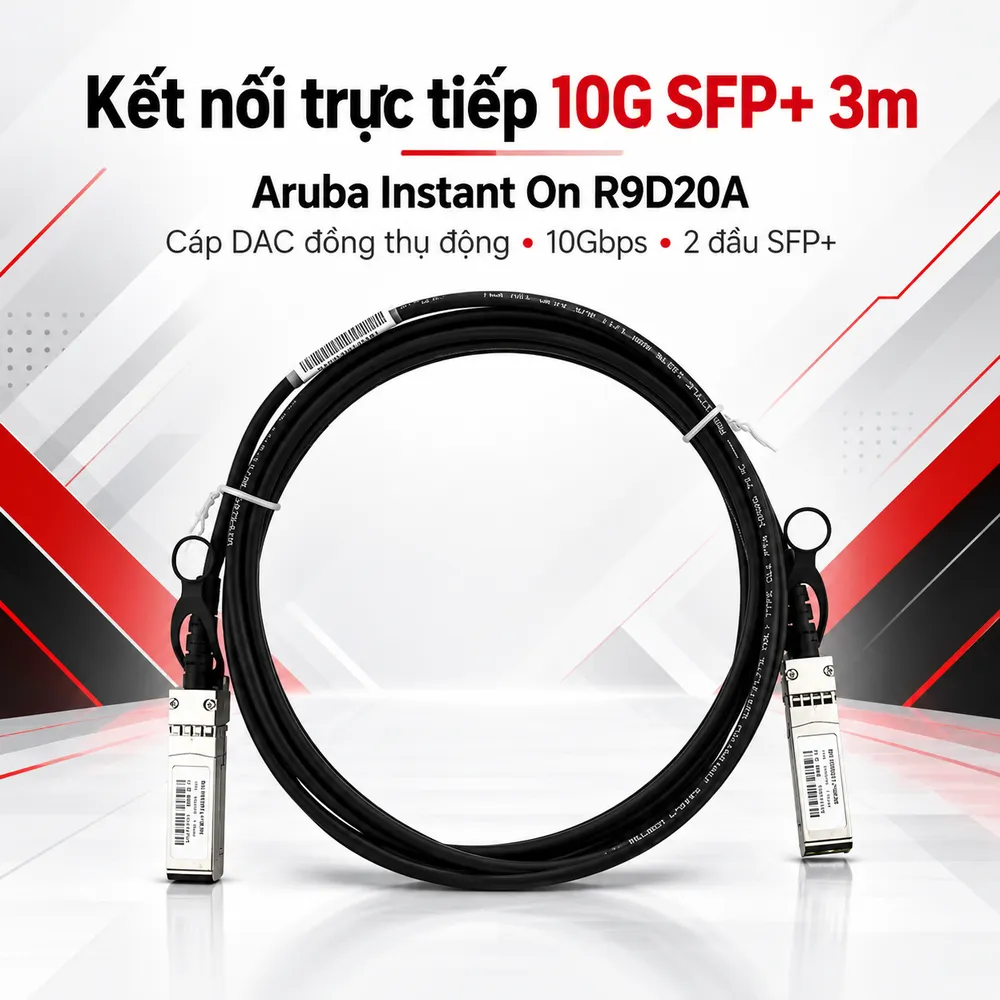

R9D20A thuộc dòng HPE Networking Instant On, thường được gọi ngắn gọn là Aruba IOn. Hai đầu SFP+ được tích hợp ngay trên sợi cáp đồng, tạo thành bộ kết nối hoàn chỉnh. Không cần mua thêm dây nhảy quang riêng. Khác với module quang sử dụng laser để truyền ánh sáng qua sợi, DAC trao đổi tín hiệu điện trực tiếp trên dây đồng. Với khoảng cách ngắn, cách kết nối này giảm số linh kiện phải chuẩn bị và đơn giản hóa việc đấu nối. Cáp không biến cổng SFP 1G thành cổng 10G; thiết bị chủ vẫn phải hỗ trợ chuẩn giao tiếp và tốc độ thích hợp.

DAC thụ động và giới hạn ứng dụng

Tài liệu Aruba mô tả các loại DAC của hãng là thiết bị thụ động, không phải cáp quang chủ động AOC. R9D20A không có chức năng chuyển đổi điện thành quang, không được kéo dài bằng cách nối thêm dây RJ45, và không dùng để cấp nguồn PoE. Nếu khoảng cách vượt phạm vi 3m, cần chọn phương án khác thay vì nối tiếp nhiều sợi DAC.

Kiểm tra tương thích với switch Aruba Instant On

Phần mềm và model cổng cần đối chiếu

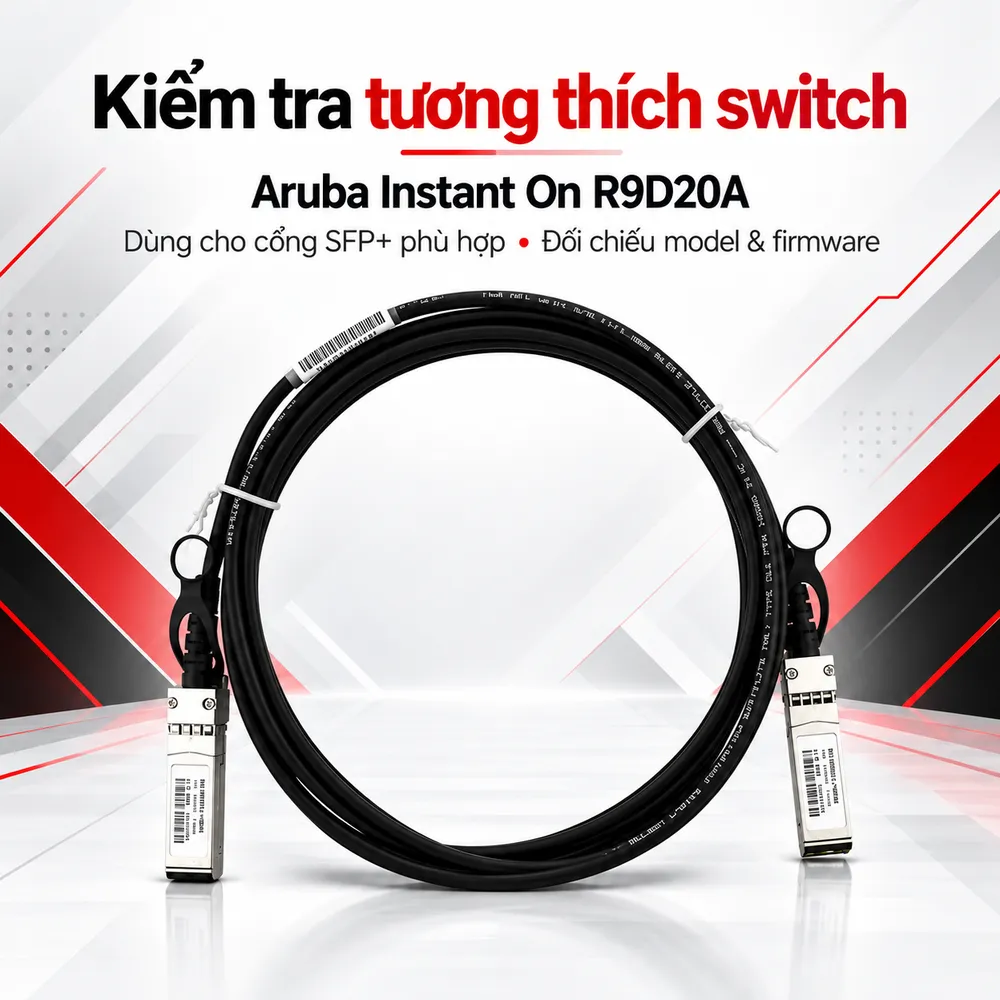

HPE liệt kê R9D20A trong bảng phụ kiện dành cho Aruba Instant On 1930. Hướng dẫn transceiver của hãng cũng nêu hỗ trợ trên những model Instant On 1930 và 1960 có cổng SFP+ phù hợp, với mức phần mềm tối thiểu phụ thuộc dòng máy. Đối với các mẫu 1930 và 1960 được liệt kê, tài liệu yêu cầu phiên bản phần mềm tối thiểu 2.5.0; một số model khác có điều kiện riêng. Do đó, trước khi đặt hàng, phải kiểm tra mã switch, số cổng SFP+, phiên bản firmware và bảng hỗ trợ mới nhất. Không mặc định mọi thiết bị mang thương hiệu Aruba hoặc có khe cắm giống SFP+ đều dùng được R9D20A.

Liên kết uplink không đồng nghĩa luôn hỗ trợ stacking

DAC có thể nối hai cổng 10G khi thiết bị chấp nhận cáp và cấu hình liên kết phù hợp. Nếu sử dụng cho stacking, hai switch còn phải hỗ trợ tính năng stacking cùng chế độ cổng tương ứng. Bản thân sợi cáp không kích hoạt stacking hay cộng băng thông tự động. Người quản trị nên xác định rõ mục đích liên kết trước khi triển khai.

Bố trí cáp 3m trong tủ rack và phòng máy

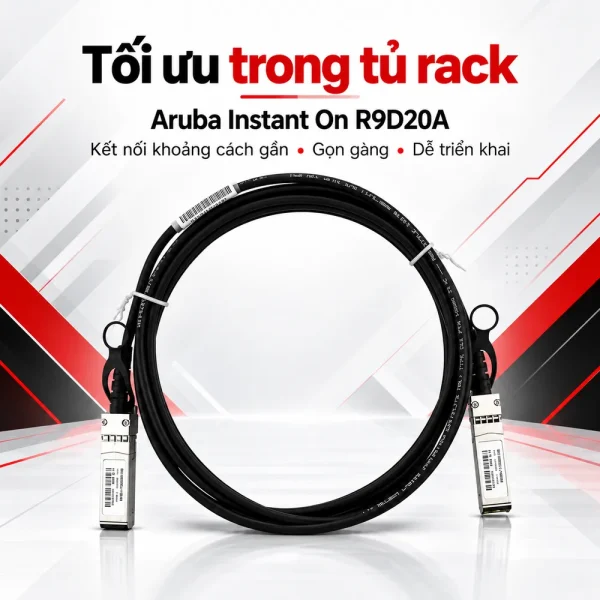

Chiều dài 3m phù hợp nối hai thiết bị đặt ở những vị trí gần nhau, chẳng hạn switch truy cập với switch tập trung hoặc thiết bị trong cùng cụm tủ. Khi thiết kế sơ đồ rack, cần tính đường đi thực tế qua máng cáp, khoảng hở phía sau và vị trí gắn nhãn. Không đo đơn thuần khoảng cách thẳng giữa hai cổng rồi kết luận cáp đủ dài. HPE khuyến cáo cáp DAC có bán kính uốn tối thiểu thông thường khoảng bốn lần đường kính cáp, tương đương xấp xỉ 25mm trong hướng dẫn chung. Uốn gập quá mức hoặc ép sát mép kim loại có thể làm hỏng dây. Khi bó cáp, tránh siết dây rút quá chặt; nên để khoảng trống cho đầu SFP+ tháo lắp thuận tiện. Vì hai đầu được gắn liền cáp, nếu một đầu hỏng hoặc cần đổi chiều dài, thông thường phải thay cả sợi. Việc bố trí tuyến gọn gàng và chừa độ võng phù hợp sẽ giảm lực kéo tác động vào cổng thiết bị.

Khi nào nên sử dụng DAC thay cho kết nối quang?

Trong tủ mạng cần đường uplink 10G dài vài mét, R9D20A giảm nhu cầu sử dụng hai module quang và hai đầu dây nhảy riêng biệt. Tuy nhiên, yếu tố quyết định vẫn là hỗ trợ từ thiết bị chủ, không chỉ sự thuận tiện về cơ khí. Nếu kết nối đi giữa các phòng hoặc các tòa nhà, cáp DAC 3m không phù hợp. Khi đó, module quang SFP tương ứng với tốc độ cổng, kết hợp sợi quang và đầu nối thích hợp, có thể đáp ứng khoảng cách lớn hơn. Lựa chọn SR, LR hay loại khác phải dựa vào chiều dài tuyến và loại sợi hiện hữu.

Hướng dẫn kiểm tra và nghiệm thu cáp R9D20A

Trước khi lắp, xác nhận đúng mã R9D20A, chiều dài 3m, loại đầu SFP+ và cổng dự kiến sử dụng. Đối chiếu phiên bản phần mềm, đặc biệt với dòng Instant On 1930 hoặc 1960. Tắt các tác vụ bảo trì không cần thiết, bảo đảm đầu cắm sạch và không tác động mạnh lên dây. Sau khi cắm hai đầu, kiểm tra đèn trạng thái, tốc độ liên kết 10G, số lỗi cổng và khả năng truyền dữ liệu thực tế. Nếu link không lên, thử rà soát cấu hình cổng, phiên bản firmware và ma trận tương thích trước khi kết luận cáp hỏng. Không sử dụng phép đo công suất quang để đánh giá DAC đồng. Aruba Instant On R9D20A phù hợp kết nối SFP+ 10Gbps ngắn trong tủ rack hoặc phòng máy có thiết bị tương thích. HulaTech hỗ trợ đối chiếu mã switch, chiều dài đi dây và phương án kết nối trước khi báo giá theo số lượng triển khai.
