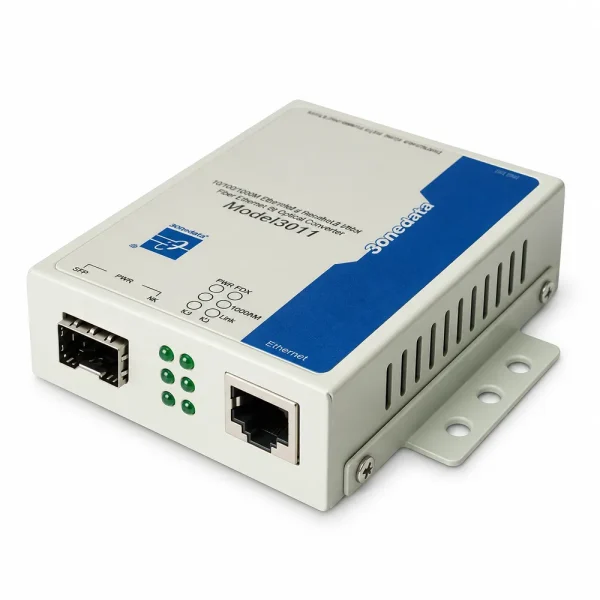

Bộ chuyển đổi quang điện 1 cổng Gigabit Ethernet sang SFP Model3011

3Onedata Model3011 là bộ chuyển đổi quang điện Gigabit dùng để chuyển đổi tín hiệu Ethernet 10/100/1000Mbps trên cáp đồng sang tín hiệu quang 1000Base-SX/LX thông qua một khe SFP. Thiết bị có 1 cổng RJ45 Gigabit, 1 khe SFP, nguồn ngoài 5VDC và hỗ trợ Plug-and-Play. Cấu hình này phù hợp với hệ thống cần mở rộng khoảng cách truyền Ethernet bằng cáp quang nhưng vẫn muốn linh hoạt lựa chọn module SFP theo loại sợi, bước sóng và cự ly tuyến.

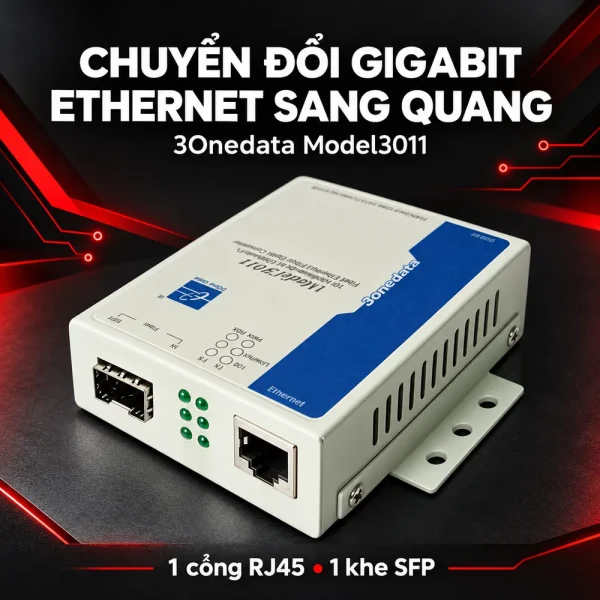

Model3011 chuyển đổi Gigabit Ethernet sang SFP như thế nào?

Model3011 sử dụng công nghệ chuyển mạch để chuyển đổi giữa 10Base-T, 100Base-TX, 1000Base-T trên cổng RJ45 và 1000Base-SX/LX trên giao diện quang. Nhờ đó, switch, router, máy tính, camera IP hoặc thiết bị điều khiển dùng cổng đồng có thể kết nối với tuyến cáp quang mà không cần thay đổi giao thức Ethernet. Cổng RJ45 hỗ trợ tự động nhận tốc độ 10/100/1000Mbps và Auto MDI/MDI-X, giúp thiết bị thích ứng với cáp thẳng hoặc cáp chéo. Model3011 cũng hỗ trợ Full Duplex và Half Duplex, truyền dữ liệu theo mô hình điểm tới điểm. Khi cần lựa chọn thiết bị theo tốc độ và khoảng cách khác nhau, người dùng có thể tham khảo danh mục Converter quang tại HulaTech.

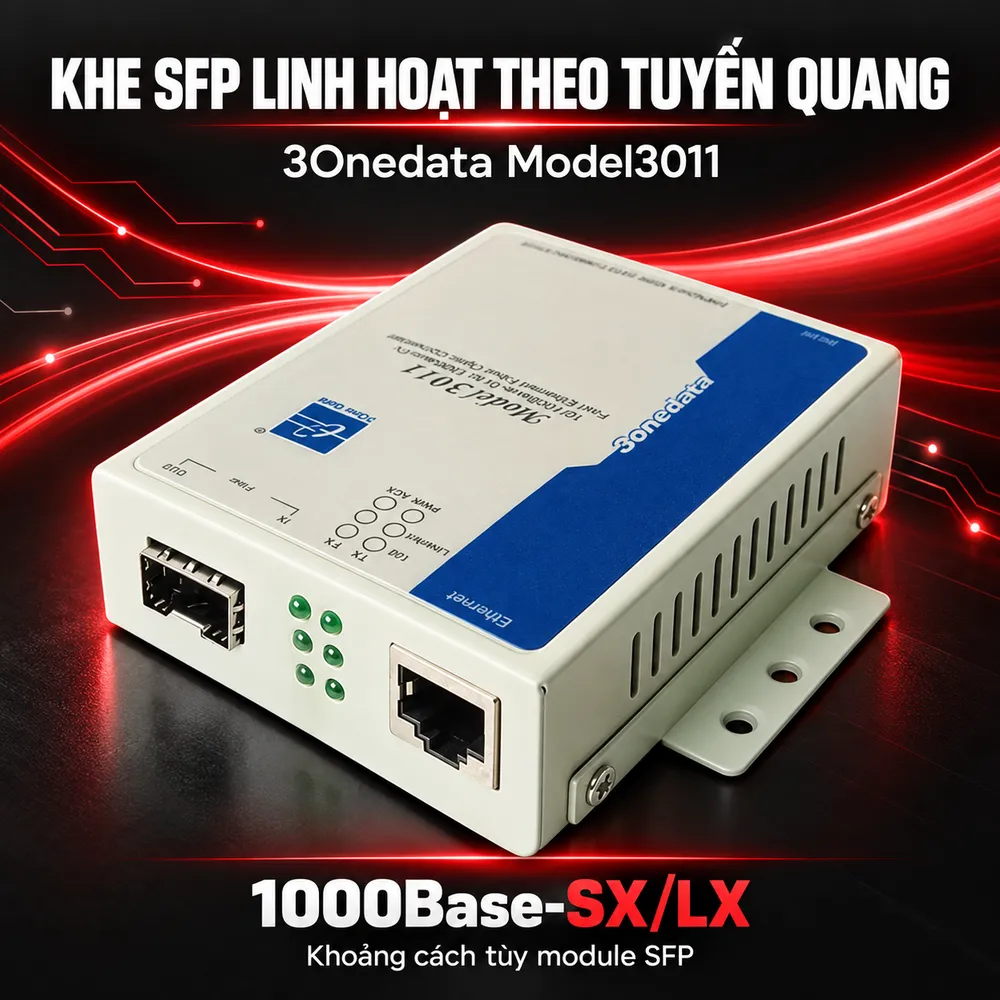

Một khe SFP giúp linh hoạt lựa chọn tuyến quang

Khác với converter có cổng quang cố định, Model3011 trang bị một khe SFP. Theo datasheet Model3011, cổng quang hoạt động ở 1000Mbps và hỗ trợ 1000Base-SX/LX. Các bước sóng được nêu gồm 850nm, 1310nm và 1550nm. Với Single Mode, tài liệu liệt kê khoảng cách 20, 40, 60, 80, 100 và 120km. Với Multimode, khoảng cách công bố khoảng 550m tùy module và điều kiện tuyến. Đầu nối thực tế phụ thuộc module SFP được lắp. Trước khi đặt hàng cần kiểm tra đầu nối, loại sợi, bước sóng và ngân sách công suất quang của hai đầu tuyến.

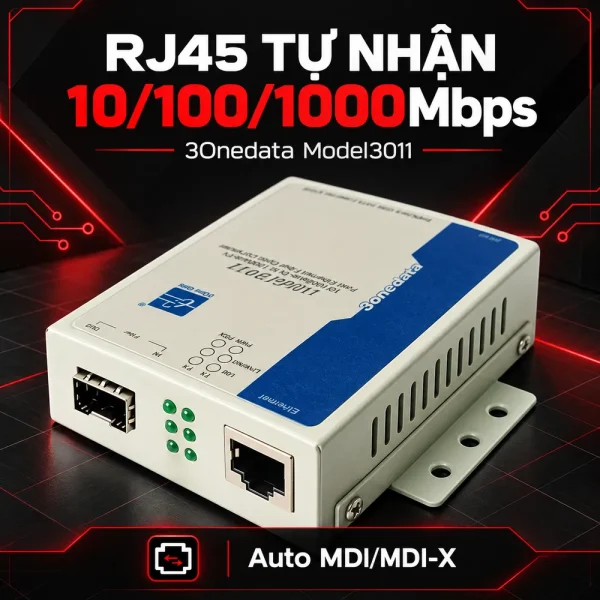

Cổng RJ45 Gigabit tự động nhận tốc độ 10/100/1000Mbps

Phía cáp đồng của Model3011 sử dụng 1 cổng RJ45 hỗ trợ 10/100/1000Mbps. Khoảng cách Ethernet trên cáp đồng được công bố tối đa 100m khi dùng cáp Cat5e hoặc Cat6 phù hợp. Khả năng tự động đàm phán tốc độ giúp Model3011 làm việc với nhiều thiết bị Ethernet mà không cần thiết lập thủ công. Auto MDI/MDI-X giúp đơn giản hóa đấu nối vì converter có thể tự nhận dạng kiểu kết nối cáp mạng. Trong hệ thống camera IP, Model3011 có thể đặt giữa switch trung tâm và điểm mạng ở xa để chuyển đường truyền Gigabit sang quang. Trong mạng doanh nghiệp hoặc nhà máy, thiết bị có thể kết nối hai khu vực, hai tủ mạng hoặc hai tầng khi khoảng cách cáp đồng vượt giới hạn thông thường. Model3011 là media converter không quản lý, vì vậy không nên xem như switch managed có VLAN, STP, QoS hoặc SNMP.

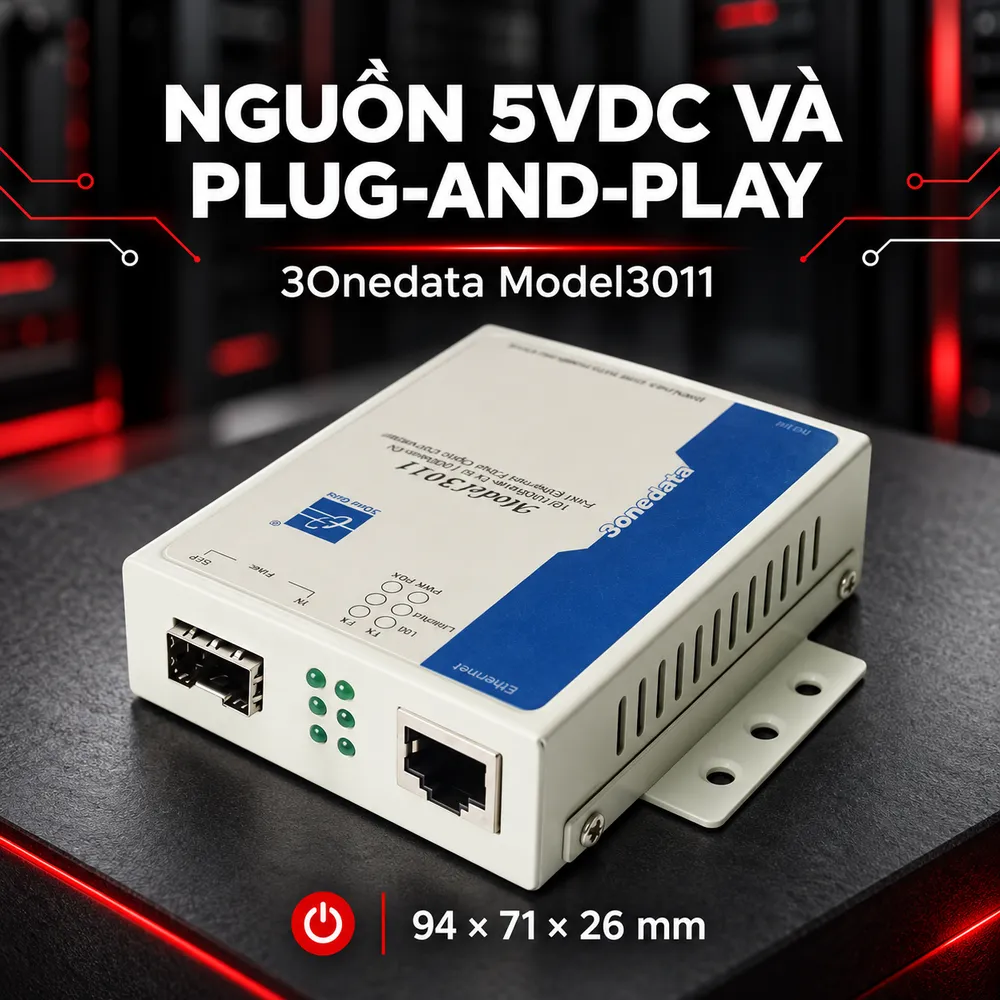

Nguồn 5VDC, thiết kế nhỏ gọn và Plug-and-Play

Model3011 phiên bản nguồn ngoài sử dụng adapter 5VDC và tiêu thụ khoảng 4W. Bộ sản phẩm tiêu chuẩn theo tài liệu gồm media converter Model3011, adapter nguồn 5VDC và hướng dẫn sử dụng. Thiết bị có kích thước khoảng 94 × 71 × 26mm, trọng lượng khoảng 230g và vỏ kim loại màu trắng. Kích thước nhỏ giúp converter dễ bố trí trong tủ mạng, bàn kỹ thuật hoặc vị trí có không gian hạn chế. Tài liệu hướng dẫn cũng nêu khả năng lắp DIN-Rail và treo tường. Model3011 hỗ trợ Plug-and-Play nên không yêu cầu phần mềm cấu hình. Sau khi lắp module SFP phù hợp, kết nối cáp quang, cáp Ethernet và cấp nguồn, thiết bị có thể thực hiện chức năng chuyển đổi. Ngoài hoạt động độc lập, Model3011 phiên bản nguồn ngoài còn có thể bố trí trong khung rack 2U 19 inch 14 khe tương thích, thuận tiện khi triển khai nhiều converter tại phòng thiết bị.

Điều kiện môi trường và các tiêu chuẩn của Model3011

Theo datasheet Model3011, nhiệt độ hoạt động từ -10°C đến 65°C, nhiệt độ lưu trữ từ -20°C đến 70°C và độ ẩm tương đối 5% đến 95% không ngưng tụ. Model3011 được nêu đạt FCC, CE và RoHS. Tài liệu cũng công bố thời gian bảo hành 5 năm cho dòng sản phẩm. Khi lắp đặt, cần lưu ý đây không phải thiết bị có cấp bảo vệ công nghiệp cao như converter DIN-Rail chuyên dụng IP30 hoặc IP40. Nếu dùng trong nhà máy, ngoài trời hoặc khu vực có bụi, ẩm và nhiệt độ khắc nghiệt, nên đặt thiết bị trong tủ bảo vệ phù hợp.

Ứng dụng và lưu ý khi chọn 3Onedata Model3011

Model3011 phù hợp với mạng doanh nghiệp, camera IP, kết nối giữa các tòa nhà, mạng FTTx, phòng máy và các tuyến Gigabit Ethernet cần chuyển sang cáp quang. Khe SFP mang lại lợi thế khi người dùng cần chủ động chọn module theo hạ tầng hiện có. Trước khi triển khai, cần xác định tốc độ 1Gbps của tuyến quang, loại sợi, khoảng cách, bước sóng và đầu nối. Hai module ở hai đầu phải tương thích về chuẩn quang. Với tuyến Single Mode dài, nên kiểm tra suy hao sợi, số mối hàn, adapter và công suất thu phát để bảo đảm ngân sách quang. Khoảng cách 120km không phải khả năng mặc định của mọi module SFP. Đây là khoảng cách tối đa theo cấu hình quang tương ứng; module cụ thể quyết định cự ly thực tế. 3Onedata Model3011 là giải pháp chuyển đổi 1 cổng Gigabit Ethernet sang 1 khe SFP, hỗ trợ RJ45 10/100/1000Mbps, 1000Base-SX/LX, nguồn 5VDC và Plug-and-Play. Khách hàng cần tư vấn module SFP, loại sợi hoặc khoảng cách truyền có thể liên hệ HulaTech để lựa chọn cấu hình phù hợp với tuyến mạng thực tế.
