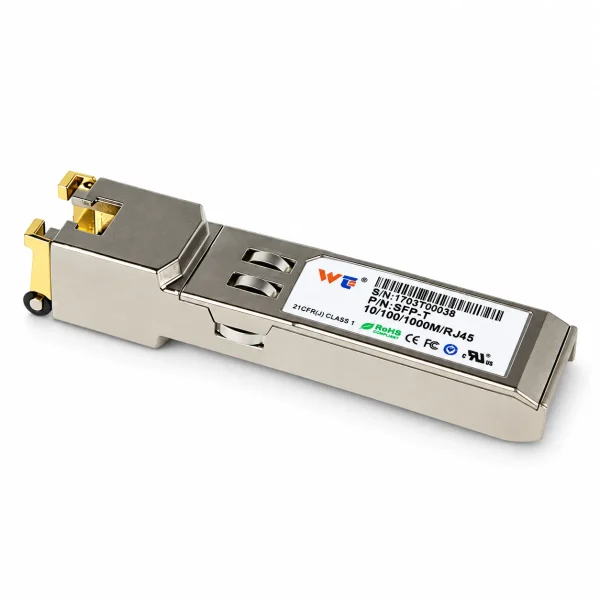

Module quang SFP WINTOP đồng công nghiệp SFP-100BASE-Tx

Wintop SFP-100BASE-Tx là module SFP giao tiếp đồng dùng để đưa kết nối Ethernet 10/100Mbps ra cổng RJ45 trên khe SFP tương thích. Sản phẩm hỗ trợ cáp xoắn đôi Cat5, nguồn 3,3V và nhiệt độ hoạt động từ -40°C đến +85°C. Đây không phải module phát quang bằng laser; chức năng chính là chuyển giao diện SFP của thiết bị chủ thành kết nối Fast Ethernet qua dây đồng.

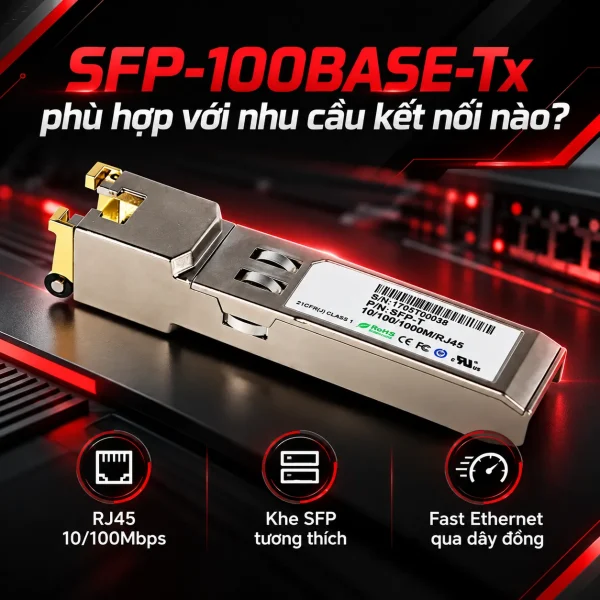

1. SFP-100BASE-Tx phù hợp với nhu cầu kết nối nào?

Sử dụng khe SFP để tạo cổng mạng đồng

Nhiều switch công nghiệp có khe SFP dành cho các phương án kết nối khác nhau. Khi cần nối thiết bị đầu cuối sử dụng RJ45, SFP-100BASE-Tx cho phép tận dụng khe phù hợp không cần bộ chuyển đổi độc lập. Module có kích thước SFP, ổ RJ45 tích hợp và thiết kế cắm nóng theo cơ chế được nền tảng hỗ trợ. Khả năng cắm vừa khe không bảo đảm cổng nhận module hoặc thương lượng đúng tốc độ. Trước khi đặt mua, người triển khai cần xác nhận danh sách transceiver, cấu hình giao diện và phiên bản phần mềm của switch. Module chỉ cung cấp kết nối 10BASE-T hoặc 100BASE-TX, không biến cổng SFP thành đường truyền Gigabit.

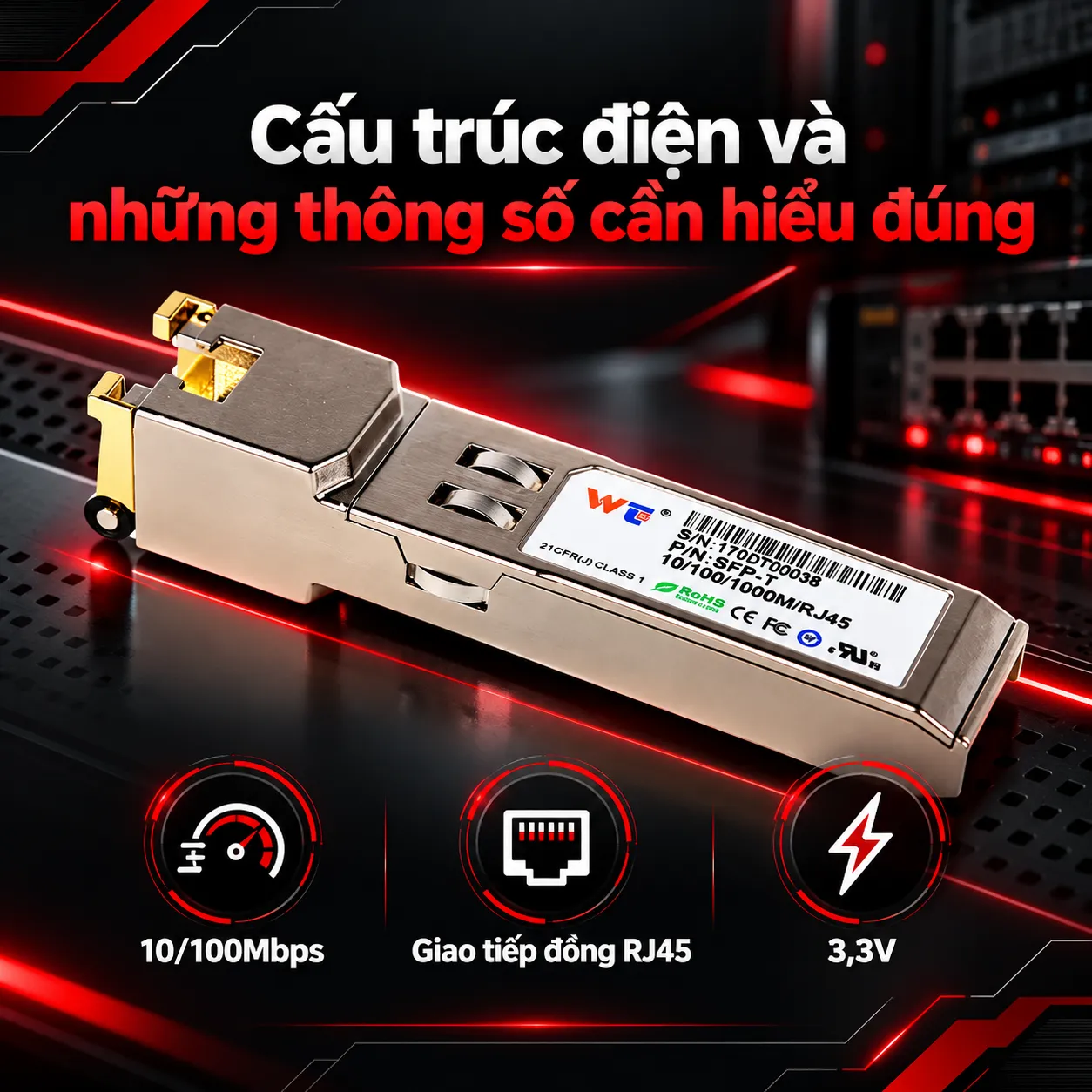

2. Cấu trúc điện và những thông số cần hiểu đúng

Tần số và trở kháng không phải tốc độ Ethernet

Trang kỹ thuật Wintop liệt kê tần số đường tín hiệu 125MHz, trở kháng đầu phát và đầu thu 100Ω theo phương thức vi sai. Đây là những thông số của phần giao tiếp điện được hãng công bố, không phải thông lượng dữ liệu 125Mbps hoặc khả năng hoạt động 1Gbps. Tốc độ Ethernet của sản phẩm vẫn giới hạn ở 10/100Mbps. Ở phía giao tiếp với thiết bị chủ, trở kháng ngõ vào phát và ngõ ra nhận được nêu là 50Ω theo cách đo một đầu. Hai mức 100Ω và 50Ω vì vậy không mâu thuẫn: chúng áp dụng cho những điểm đo và kiểu tín hiệu khác nhau. Khi kiểm tra sự tương thích, phải đối chiếu đúng giao diện thay vì dùng một trị số chung cho toàn bộ module.

Điện áp tín hiệu và thời gian chuyển mức

Dải biên độ điện áp tín hiệu đầu vào một đầu được Wintop ghi từ 250 đến 1200mV; đầu ra từ 350 đến 800mV. Các giá trị phục vụ đánh giá tương thích điện giữa module và mạch chủ, không phải điện áp cấp nguồn của sản phẩm. Bảng công bố có mục thời gian tăng và giảm tín hiệu, đo trong khoảng 20–80% biên độ, nhưng không ghi rõ trị số. Do đó, không nên giới thiệu mức 20ps hoặc suy luận độ trễ của cả hệ thống từ một thông số chuyển mức chưa xác nhận.

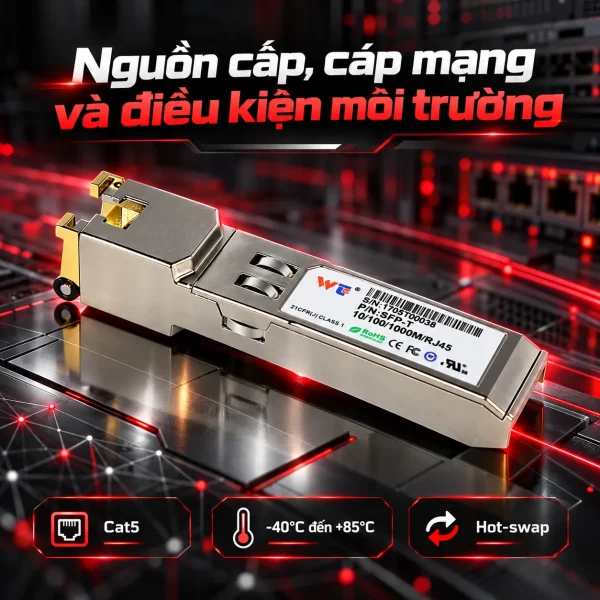

3. Nguồn cấp, cáp mạng và điều kiện môi trường

Theo Wintop, SFP-100BASE-Tx sử dụng một nguồn 3,3V lấy từ khe SFP. Thiết kế tuân theo thỏa thuận đa nguồn SFP MSA, có đầu RJ45 nhỏ gọn, hỗ trợ cắm nóng và đáp ứng yêu cầu RoHS. Tuy nhiên, tháo module khi đường truyền đang hoạt động vẫn làm gián đoạn liên kết tương ứng. Kết nối sử dụng cáp Cat5. Với tuyến 100BASE-TX, giới hạn chiều dài thông dụng của chuẩn Ethernet là 100m; khoảng cách thực tế còn phụ thuộc dây, đầu bấm, sơ đồ đấu nối và môi trường nhiễu. Kỹ thuật viên cần kiểm tra tuyến theo chuẩn thay vì mặc định dây cũ luôn đạt chất lượng. Dải nhiệt độ hoạt động công bố từ -40°C đến +85°C phù hợp với hệ thống có yêu cầu nhiệt độ rộng. Dù vậy, module không được mặc định có khả năng chống nước, chống bụi hoặc chống ngưng tụ; đặc tính bảo vệ phụ thuộc vỏ switch và cách lắp đặt. Khi đặt trong tủ ngoài trời, cần đánh giá nhiệt bên trong tủ, không chỉ nhiệt độ môi trường bên ngoài.

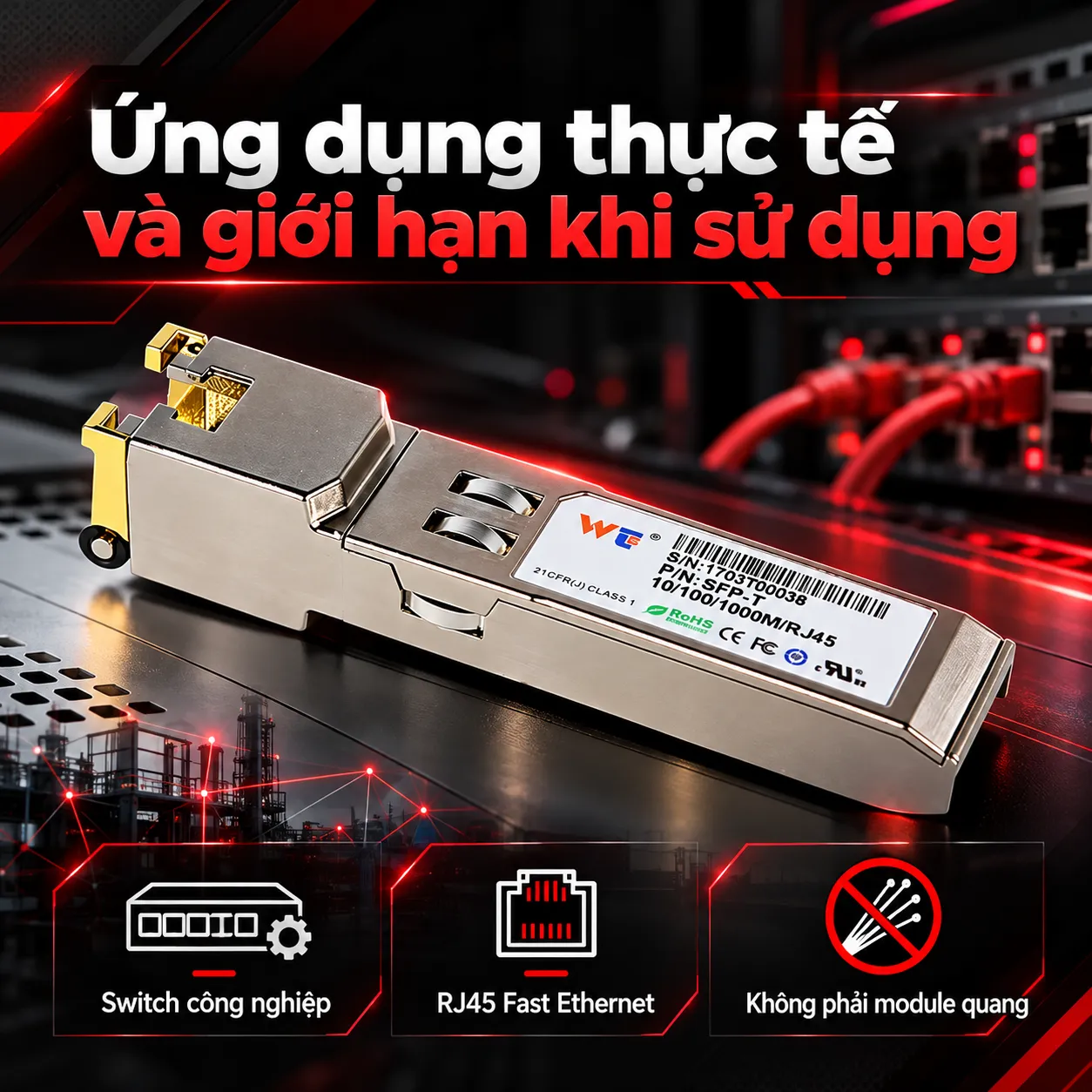

4. Ứng dụng thực tế và giới hạn khi sử dụng

Trong nhà xưởng, SFP-100BASE-Tx có thể được sử dụng trên switch công nghiệp tương thích để nối máy tính điều khiển, bộ thu thập dữ liệu hoặc thiết bị Ethernet 100Mbps. Với hệ thống giám sát, module có thể truyền dữ liệu từ một cổng RJ45 tới thiết bị mạng tương ứng, nhưng không được mặc định hỗ trợ cấp nguồn PoE cho camera. Nếu hạ tầng đang dùng sợi quang ở khoảng cách xa, người lắp đặt cần Module Quang SFP có bước sóng, loại sợi và khoảng cách phù hợp. SFP-100BASE-Tx chỉ xử lý kết nối đồng, không thể nhận đầu LC hoặc SC và không thay cho module quang một sợi hay hai sợi. Việc duy trì tốc độ 100Mbps là giới hạn quan trọng khi chọn thiết bị. Nếu đường truyền cần 1000Mbps, nên sử dụng module đồng Gigabit được thiết bị chủ hỗ trợ thay vì kỳ vọng module Fast Ethernet tự tăng tốc độ. Khả năng tương thích với thiết bị hãng khác cần được kiểm chứng riêng.

5. Kiểm tra sản phẩm trước khi lắp đặt và nghiệm thu

Trước khi mua, xác nhận mã SFP-100BASE-Tx, dải nhiệt công nghiệp, nguồn cấp và cổng chủ hỗ trợ 10/100Mbps. Sau khi cắm, kiểm tra trạng thái nhận dạng module, tốc độ liên kết, bộ đếm lỗi và khả năng truyền nhận dữ liệu. Nếu liên kết không lên, cần xem lại chế độ cổng, đầu RJ45 và tình trạng các cặp dây trước khi kết luận linh kiện hỏng. Wintop SFP-100BASE-Tx phù hợp mở rộng kết nối RJ45 Fast Ethernet cho thiết bị có khe SFP được xác nhận tương thích. HulaTech hỗ trợ đối chiếu model switch, kiểm tra điều kiện lắp đặt và tư vấn báo giá theo số lượng thực tế, giúp tránh lựa chọn sai tốc độ hoặc cấu hình giao diện.
