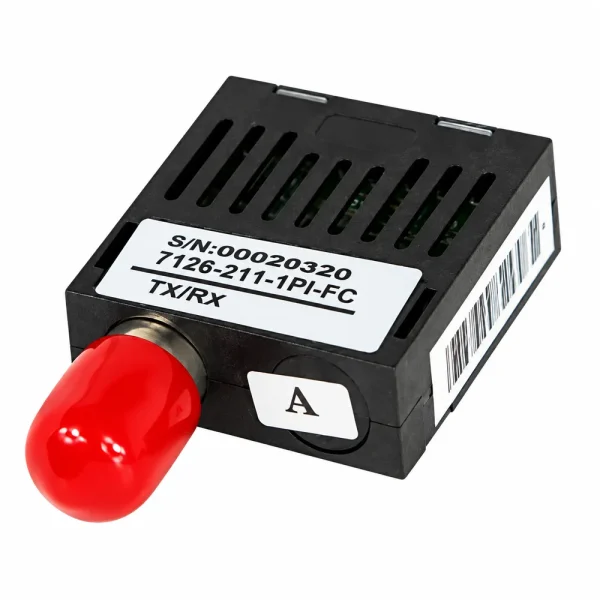

Bộ thu phát quang BIDI 7313-321-1PI-FC/7316-221-1PI-FC

Wintop 7313-321-1PI-FC/7316-221-1PI-FC là cặp bộ thu phát quang BiDi dạng 1×9, sử dụng một sợi single-mode để truyền và nhận dữ liệu ở tốc độ 1,25Gbps. Sản phẩm trang bị đầu FC, nguồn danh định 3,3V và hỗ trợ tuyến quang tối đa 20km. Thiết bị tích hợp trên bo mạch tương thích, phục vụ mạng Ethernet và viễn thông.

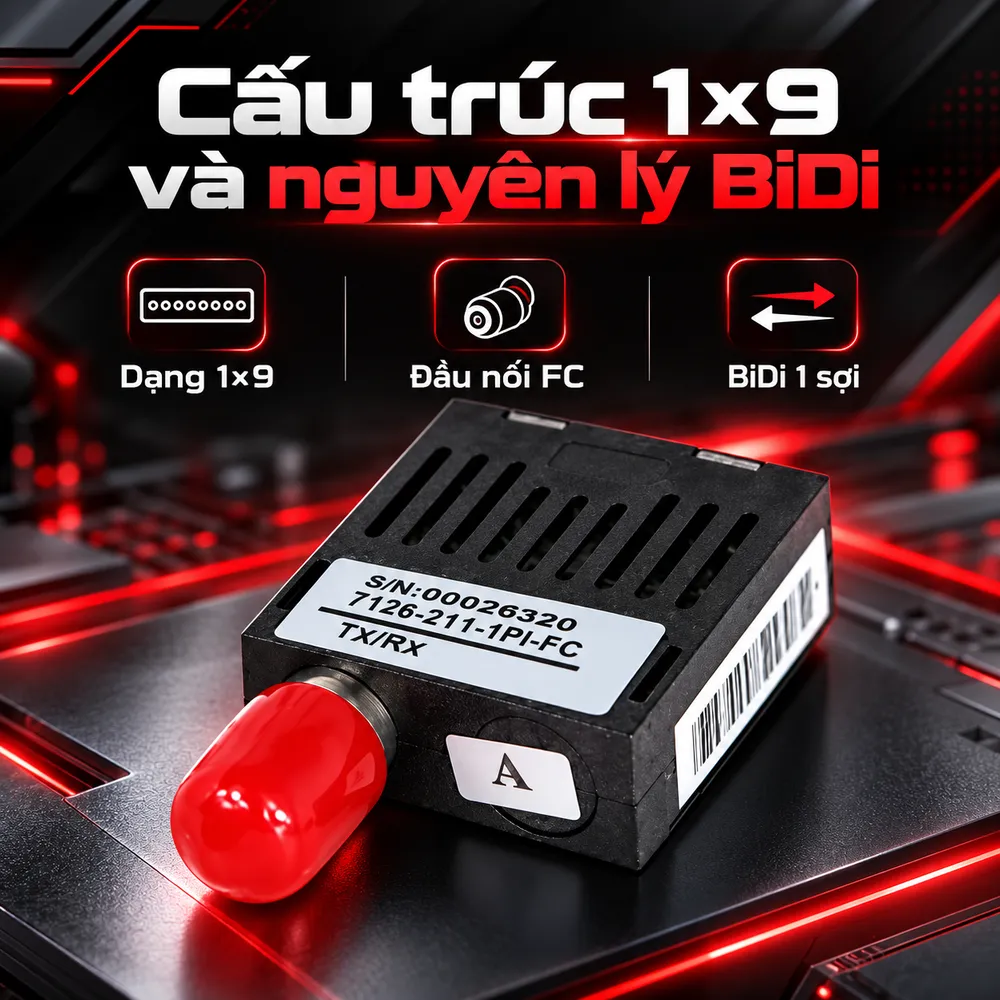

1. Cấu trúc 1×9 và nguyên lý hoạt động của bộ thu phát BiDi

Khác module SFP có thể tháo lắp qua khe cắm, bộ thu phát 1×9 sử dụng chín chân điện kết nối với mạch chủ. Đầu FC kết nối quang, tích hợp cả phần phát và thu. Tên 1×9 chỉ kiểu đóng gói, không phải số sợi.

Vì sao cần hai mã 7313 và 7316?

BiDi truyền hai chiều nhờ hai bước sóng. Theo Wintop, 7313-321-1PI-FC phát ở 1310nm bằng laser FP và thu ở 1550nm bằng điốt PIN. Mã 7316-221-1PI-FC thực hiện chiều ngược lại: phát 1550nm bằng laser DFB, thu 1310nm bằng PIN. Hai đầu phải ghép đúng bước sóng phát và thu. Nếu lắp hai module cùng chiều bước sóng, đường truyền có thể không thiết lập. Cần kiểm tra nhãn Tx/Rx thay vì hình dạng đầu FC.

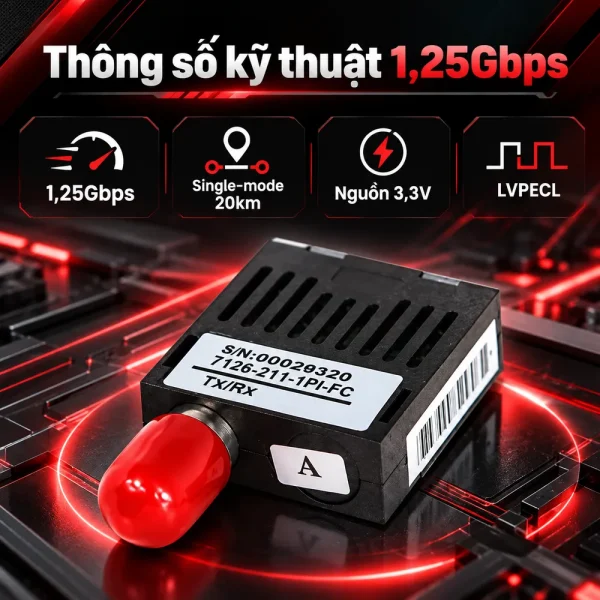

2. Thông số kỹ thuật quyết định chất lượng đường quang

Tốc độ, khoảng cách và ngân sách suy hao

Datasheet công bố tốc độ tín hiệu 1.250Mb/s, tương đương 1,25Gbps, cùng khoảng cách thiết kế 20km trên sợi single-mode. Đây không phải module SFP Gigabit hay 10Gbps. Tương thích phụ thuộc mạch và thiết bị chủ. Công suất phát trung bình của cả hai hướng nằm trong khoảng -9 đến -3dBm. Độ nhạy thu được công bố ở mức -22dBm, còn ngưỡng quá tải đầu thu là -3dBm. Phải tính suy hao sợi, mối hàn, đầu nối và dự phòng. Khoảng cách 20km không thay thế yêu cầu đo suy hao thực tế. Với mức phát tối thiểu -9dBm và độ nhạy thu -22dBm, chênh lệch lý thuyết là 13dB trước khi tính dự phòng. Đây chỉ là phép đối chiếu ngưỡng thông số, không phải cam kết ngân sách vận hành tại mọi điều kiện. Công suất thu cũng không được vượt -3dBm, đặc biệt khi thử đường dây ngắn.

Nguồn 3,3V và giao diện tín hiệu LVPECL

Bộ thu phát dùng nguồn danh định 3,3V, với dải vận hành 3,15–3,45V. Giao diện dữ liệu tương thích LVPECL, trở kháng vi sai danh định 100Ω. Mạch chủ phải đáp ứng nguồn và sơ đồ chân; cùng đầu FC chưa đủ để xác nhận tương thích. Chín chân gồm mass và nguồn cho bộ phát, bộ thu, hai cặp dữ liệu vi sai cùng chân phát hiện tín hiệu. Cần kiểm tra sơ đồ chân trước khi lắp.

Nhiệt độ vận hành và đặc tính bảo vệ

Wintop công bố dải nhiệt độ hoạt động từ -40°C đến +85°C, độ ẩm tương đối 5–95% và nhiệt độ lưu trữ từ -40°C đến +85°C. Dải nhiệt này không đồng nghĩa linh kiện có khả năng chống nước, bụi hoặc ăn mòn. Hãng nêu đặc tính nhiễu điện từ thấp, bảo vệ tĩnh điện ESD, tuân thủ RoHS và tiêu chuẩn an toàn laser IEC 60825. Chứng nhận thiết bị hoàn chỉnh cần đánh giá riêng.

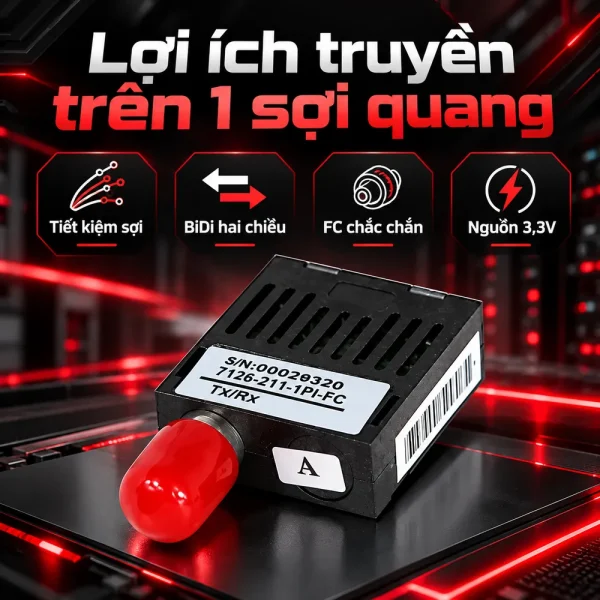

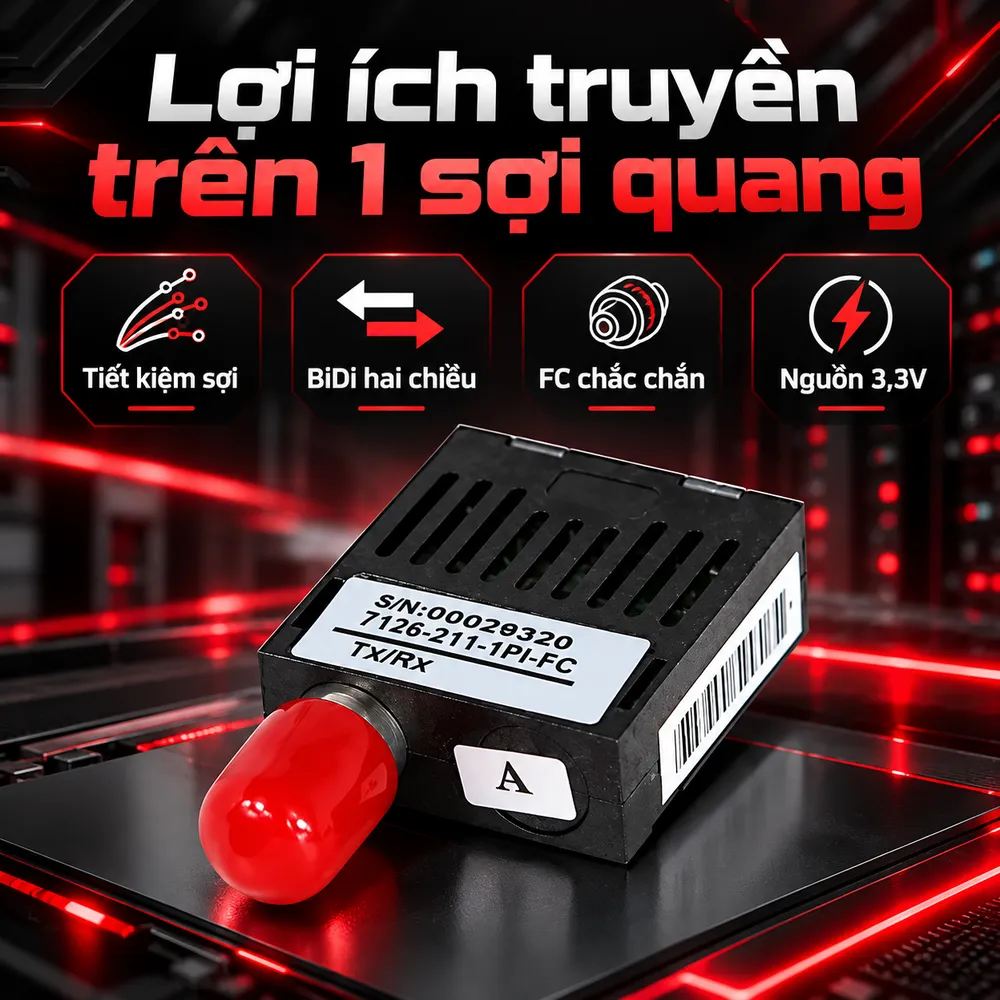

3. Lợi ích thực tế khi truyền dữ liệu trên một sợi quang

BiDi cho phép sử dụng một lõi cáp thay vì hai lõi cho hai chiều truyền nhận. Hữu ích khi tuyến ít sợi dự phòng hoặc khó kéo thêm cáp. Chi phí phụ thuộc hiện trạng tuyến và thiết bị đối ứng. Đầu FC có cơ cấu khóa ren, phù hợp hạ tầng phối quang cùng chuẩn kết nối. Cần xác định bề mặt tiếp xúc, vệ sinh đầu quang và kiểm tra suy hao. Không phải mọi đầu FC đều ghép phù hợp. Khi nâng cấp thiết bị, Module Quang SFP phù hợp với những nền tảng dùng khe SFP, trong khi cặp Wintop 1×9 phục vụ bo mạch thiết kế riêng cho kiểu chân này. Hai dạng linh kiện không thể hoán đổi trực tiếp.

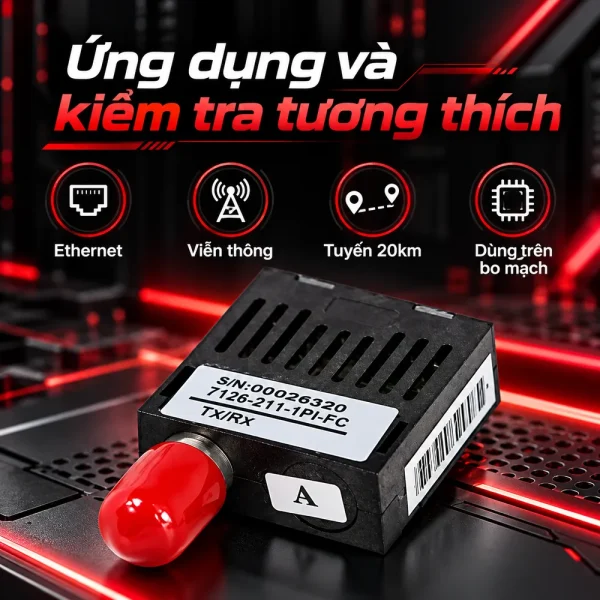

4. Ứng dụng trong thiết bị viễn thông và mạng công nghiệp

Wintop xác định Ethernet và viễn thông là các ứng dụng của bộ thu phát. Trong thiết bị truyền dẫn có mạch quang 1×9 tương thích, cặp 7313/7316 có thể tạo liên kết giữa hai đầu tuyến dùng một sợi single-mode. Trong công nghiệp, linh kiện có thể tích hợp trong phần cứng truyền dẫn tương thích. Dải nhiệt rộng phù hợp tủ có nhiệt độ biến thiên. Camera IP chỉ kết nối qua thiết bị trung gian phù hợp; bộ thu phát không cắm trực tiếp vào cổng RJ45.

5. Kiểm tra tương thích trước khi mua và nghiệm thu

Khi đặt hàng, cần xác định đủ hai mã, hướng phát nhận, tốc độ 1,25Gbps, đầu FC và điện áp cấp nguồn. Khi thay thế, đối chiếu mã, sơ đồ chân, LVPECL và kích thước theo datasheet. Trước nghiệm thu, kiểm tra độ sạch đầu FC, đo suy hao tuyến và mức công suất nhận. Sau đó xác nhận trạng thái tín hiệu ở cả hai chiều và kiểm tra lỗi truyền dữ liệu theo quy trình thiết bị chủ. Ghi lại chiều dài tuyến, mức quang nhận và kết quả thử để phục vụ bảo trì hoặc xử lý sự cố sau này. Việc tháo lắp linh kiện 1×9 có thể cần thao tác trên bo mạch; không áp dụng quy trình cắm nóng của SFP. Wintop 7313-321-1PI-FC/7316-221-1PI-FC phù hợp các tuyến quang BiDi 1,25Gbps dài đến 20km khi mạch chủ và cáp đáp ứng thông số. HulaTech hỗ trợ đối chiếu mã linh kiện, cấu hình quang và yêu cầu tích hợp để tư vấn số lượng, lựa chọn thiết bị và báo giá theo công trình.
