MÁY HÀN CÁP QUANG OFS-800 TRIBRER – Chất Lượng Cao

Máy hàn cáp quang TriBrer OFS-800 là thiết bị hàn nối sợi quang đơn của Zhejiang TriBrer Communication (Trung Quốc), sử dụng công nghệ căn chỉnh lõi (Core Alignment) để kiểm soát suy hao mối nối. Máy có thời gian hàn khoảng 8 giây, gia nhiệt 30 giây, màn hình LCD màu 5 inch và khả năng lưu 8.000 kết quả. Thiết bị phục vụ thi công mạng FTTH, hệ thống LAN quang, tuyến truyền dẫn viễn thông và bảo trì cáp quang. TriBrer OFS-800 được thiết kế với kết cấu chịu va đập, hạn chế tác động của bụi và độ ẩm, hỗ trợ kỹ thuật viên làm việc tại công trường.

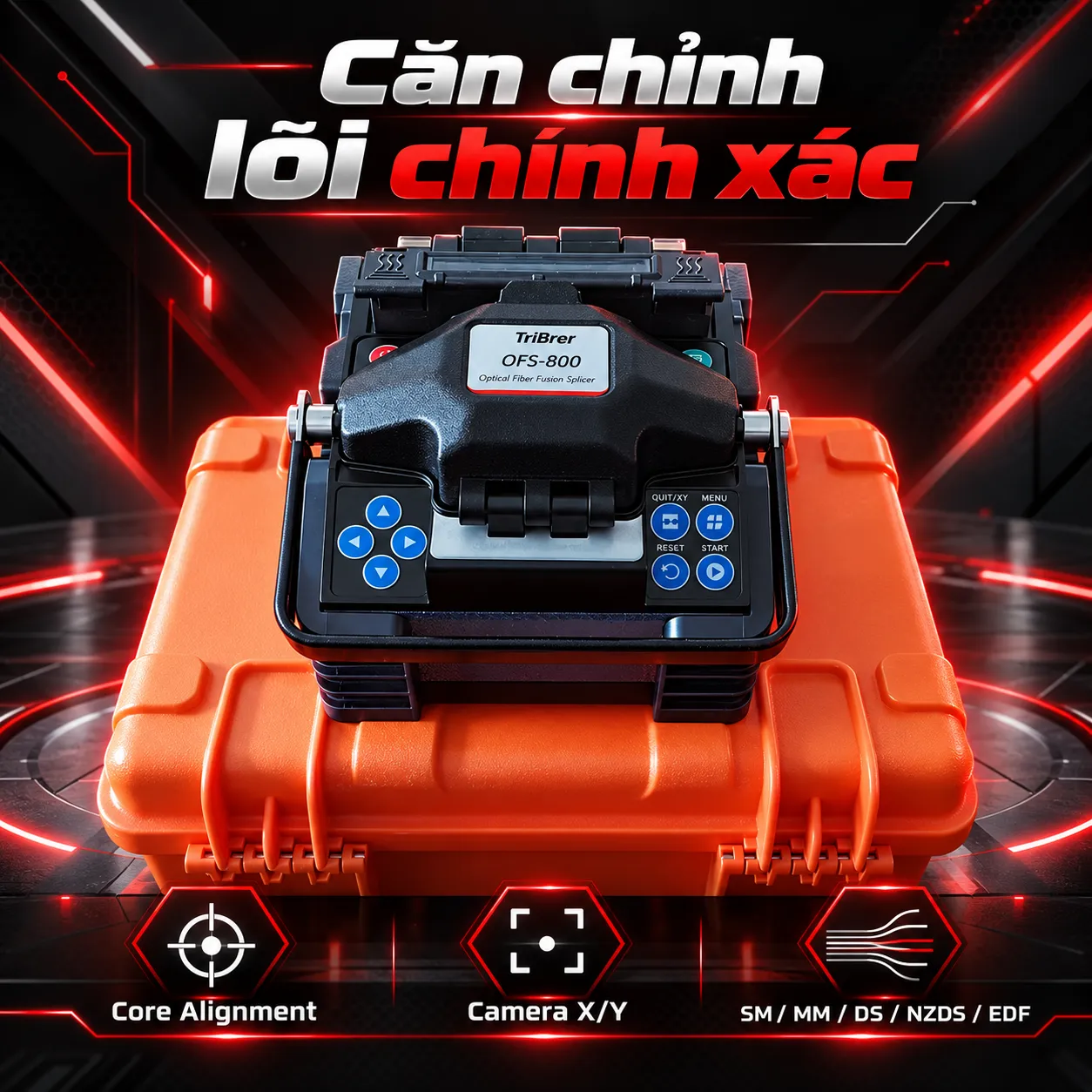

Công nghệ căn chỉnh lõi TriBrer OFS-800 kiểm soát suy hao như thế nào?

Căn chỉnh lõi trước khi phóng hồ quang

TriBrer OFS-800 sử dụng công nghệ Core Alignment nhằm đưa hai đầu sợi quang về vị trí phù hợp trước khi thực hiện quá trình phóng hồ quang. Hệ thống camera quan sát sợi theo hai trục X và Y, kết hợp cơ cấu căn chỉnh để hạn chế sai lệch tại điểm nối. Máy hỗ trợ ba chế độ vận hành gồm tự động, bán tự động và thủ công. Người dùng có thể lựa chọn chế độ phù hợp với tình trạng sợi và yêu cầu thi công. Chế độ tự động hỗ trợ giảm thao tác điều chỉnh, trong khi chế độ thủ công cho phép kỹ thuật viên kiểm soát các bước khi cần.

Suy hao mối hàn và khả năng tương thích sợi quang

Theo thông số TriBrer, OFS-800 hỗ trợ các loại sợi Single Mode (SM), Multimode (MM), Dispersion Shifted (DS), Non-Zero Dispersion Shifted (NZDS) và Erbium Doped Fiber (EDF). Nhà sản xuất công bố mức suy hao tham khảo 0,02 dB với SM, 0,01 dB với MM và 0,04 dB với NZDS hoặc EDF. Đây là thông số trong điều kiện thử nghiệm, không phải mức suy hao bảo đảm cho mọi mối nối. Máy tích hợp chức năng kiểm tra lực kéo 2,0N nhằm hỗ trợ đánh giá độ bền cơ học sau hàn. Khi nghiệm thu đường truyền, kỹ thuật viên vẫn cần sử dụng thiết bị đo suy hao hoặc OTDR để kiểm tra chất lượng mối nối thực tế.

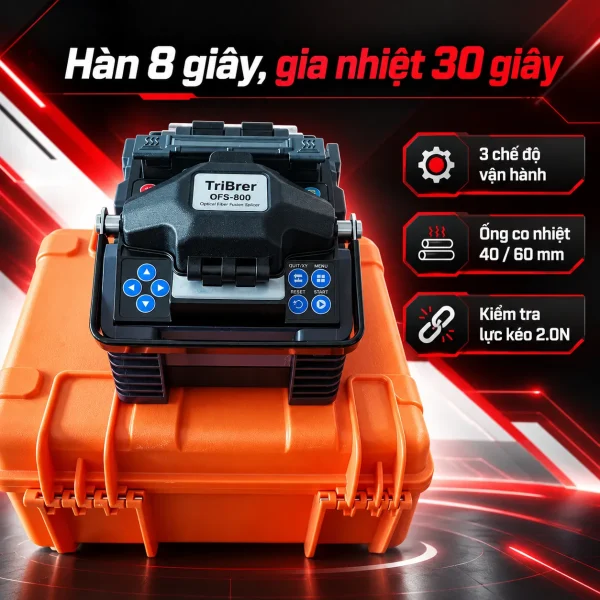

Thời gian hàn 8 giây và gia nhiệt 30 giây đáp ứng công việc nào?

TriBrer OFS-800 có thời gian hàn điển hình khoảng 8 giây khi sử dụng sợi Single Mode tiêu chuẩn. Sau khi hoàn tất quá trình nối, mối hàn được bảo vệ bằng ống co nhiệt chuyên dụng. Bộ gia nhiệt tích hợp có thời gian hoạt động khoảng 30 giây, tùy loại ống và điều kiện sử dụng. Thiết bị hỗ trợ ống bảo vệ dài 40 mm, 60 mm và những kích thước khác theo cấu hình phù hợp. Việc tích hợp hàn nối và gia nhiệt trong cùng thiết bị giúp kỹ thuật viên thao tác liên tục, hạn chế sử dụng nhiều công cụ riêng biệt. Đặc biệt, khi triển khai mạng FTTH hoặc lắp đặt nhiều tuyến cáp tại tủ ODF, quá trình xử lý mối nối có thể được thực hiện theo từng bước thống nhất. Tuy nhiên, tốc độ hàn không quyết định hoàn toàn hiệu quả thi công. Chất lượng dao cắt, thao tác vệ sinh và việc lựa chọn chương trình phù hợp cũng ảnh hưởng đến thời gian xử lý. Trước khi hàn, cần tuốt lớp bọc, làm sạch đầu sợi và sử dụng dao cắt chính xác. Khi phát hiện đầu sợi không đạt yêu cầu, kỹ thuật viên nên xử lý lại trước khi thực hiện mối nối.

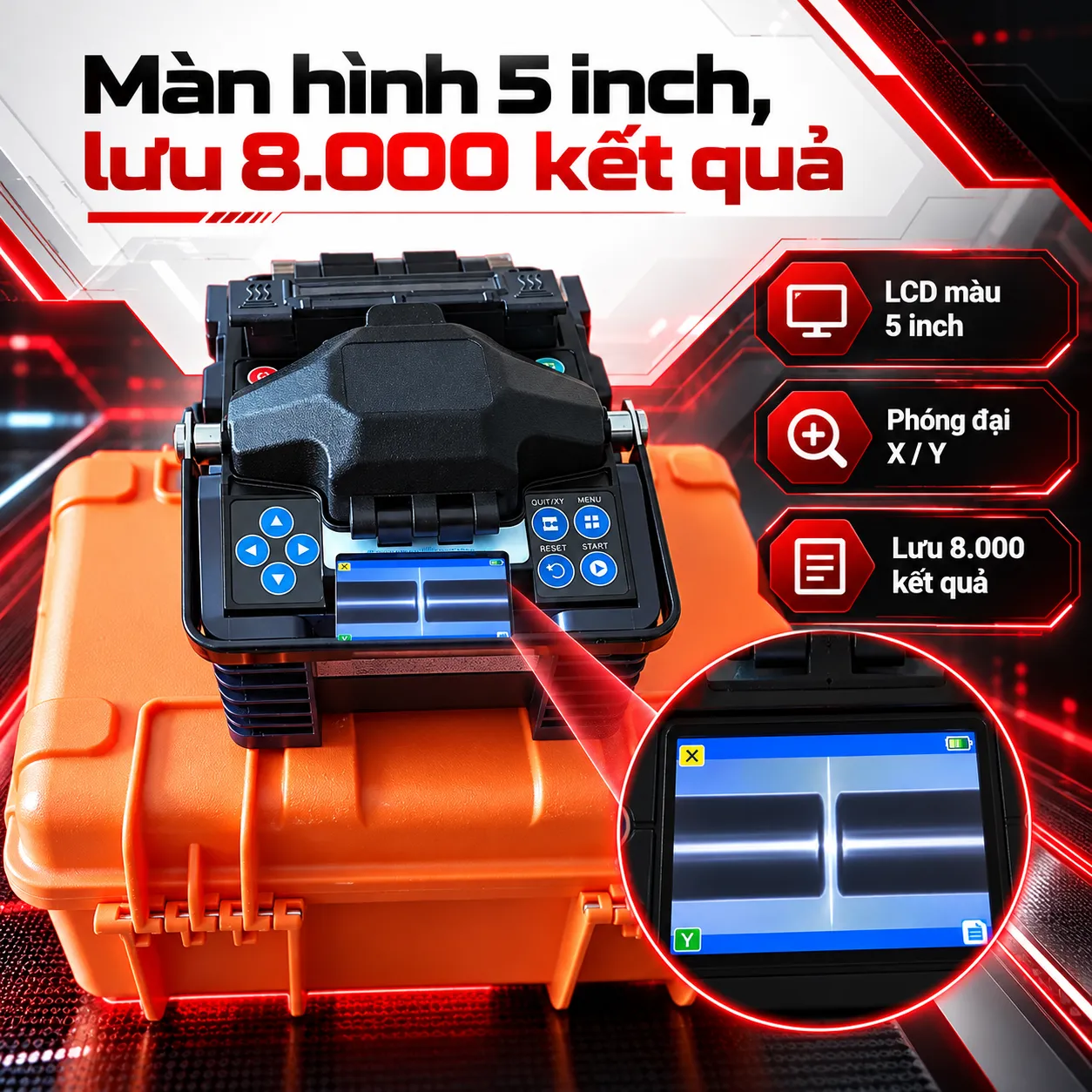

Màn hình, pin và thiết kế TriBrer OFS-800 hỗ trợ hiện trường ra sao?

TriBrer OFS-800 trang bị màn hình LCD màu 5 inch, hỗ trợ quan sát hình ảnh sợi và trạng thái căn chỉnh. Hệ thống camera có độ phóng đại 300 lần khi hiển thị riêng trục X hoặc Y và 200 lần khi quan sát đồng thời hai trục. Màn hình kích thước lớn giúp người vận hành theo dõi hình ảnh đầu sợi và kiểm tra kết quả trong quá trình hàn. Máy sử dụng pin Lithium-ion, hỗ trợ khoảng 200 chu kỳ hàn kết hợp gia nhiệt sau mỗi lần sạc đầy theo điều kiện thử nghiệm của hãng. Số chu kỳ thực tế phụ thuộc tình trạng pin, nhiệt độ môi trường và chế độ vận hành. Thiết bị sử dụng nguồn AC 100–240V, 50/60Hz thông qua adapter với đầu ra DC 13,5V/4,5A. TriBrer OFS-800 có kích thước 155 × 158 × 135 mm và trọng lượng khoảng 1,98 kg theo thông số nhà sản xuất. Bộ nhớ lưu được 8.000 kết quả hàn, hỗ trợ kỹ thuật viên kiểm tra lịch sử công việc. Điện cực có tuổi thọ tham khảo khoảng 2.500 lần hàn cho mỗi bộ. Cần kiểm tra và thay thế khi hiệu suất phóng hồ quang suy giảm. Về môi trường, máy hoạt động trong khoảng nhiệt độ -10°C đến 50°C, độ ẩm 0–95% RH và độ cao tối đa 5.000 m. Hãng giới thiệu thiết kế chịu va đập, chống bụi và hạn chế ảnh hưởng của độ ẩm. Tuy nhiên, chưa có cấp bảo vệ IP cụ thể được xác nhận trong bảng thông số, vì vậy cần tránh tiếp xúc trực tiếp với nước.

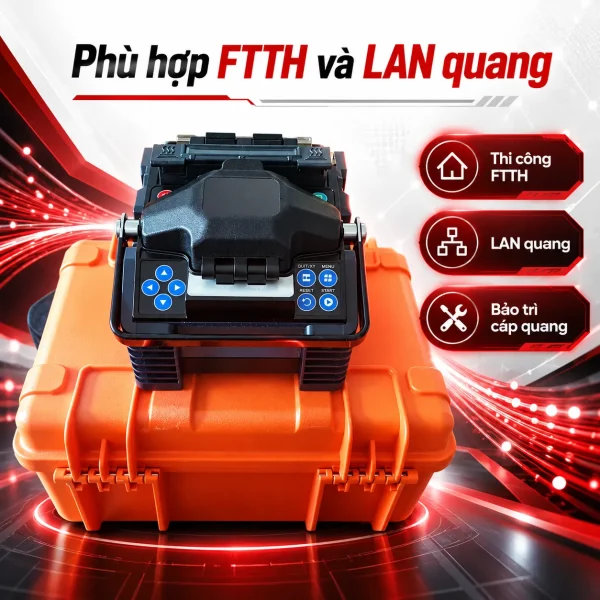

Ứng dụng của TriBrer OFS-800 và lưu ý khi lựa chọn

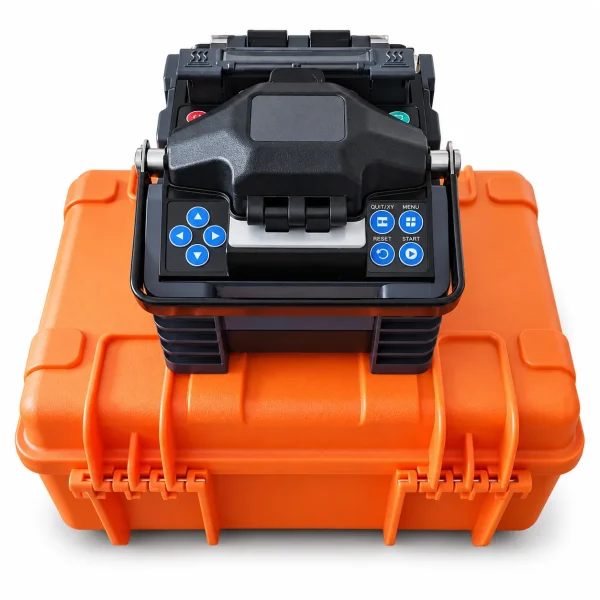

TriBrer OFS-800 phục vụ thi công, lắp đặt và bảo trì hệ thống truyền dẫn cáp quang. Trong mạng FTTH, máy được sử dụng khi hàn nối tại hộp phối quang, măng xông và các điểm phân phối thuê bao. Đối với hệ thống LAN quang doanh nghiệp, thiết bị hỗ trợ triển khai đường truyền giữa tủ mạng, phòng kỹ thuật, tòa nhà và khu vực nhà xưởng. Máy còn phù hợp với công việc hàn nối cáp quang cho hệ thống camera IP, mạng viễn thông và những tuyến truyền dẫn sử dụng loại sợi tương thích. Theo danh sách phụ kiện của TriBrer, bộ sản phẩm gồm pin, adapter nguồn, cáp điện, dao cắt sợi, dụng cụ tuốt, khay làm mát, điện cực dự phòng và vali bảo quản. Trước khi mua, khách hàng cần kiểm tra đúng model, tình trạng pin, điện cực, hệ thống camera và khả năng gia nhiệt. Lưu ý: TriBrer hiện xếp OFS-800 vào nhóm sản phẩm đã ngừng sản xuất. Vì vậy, cần xác nhận tình trạng hàng, nguồn cung phụ kiện thay thế và chính sách bảo hành trước khi đặt mua. Máy hàn cáp quang TriBrer OFS-800 phù hợp với nhu cầu hàn sợi đơn, căn chỉnh lõi và quản lý kết quả thi công. Tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu model, kiểm tra cấu hình và nhận tư vấn báo giá theo yêu cầu công trình.
