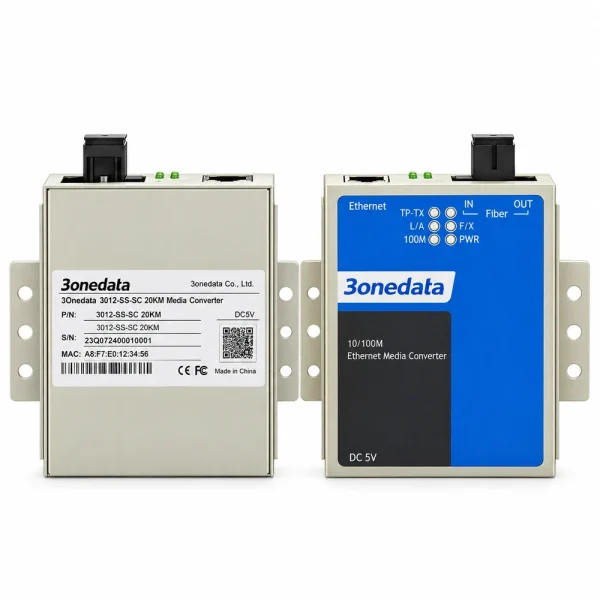

Converter 3Onedata 1 sợi 10/100/1000M 3012-SS-SC 20KM

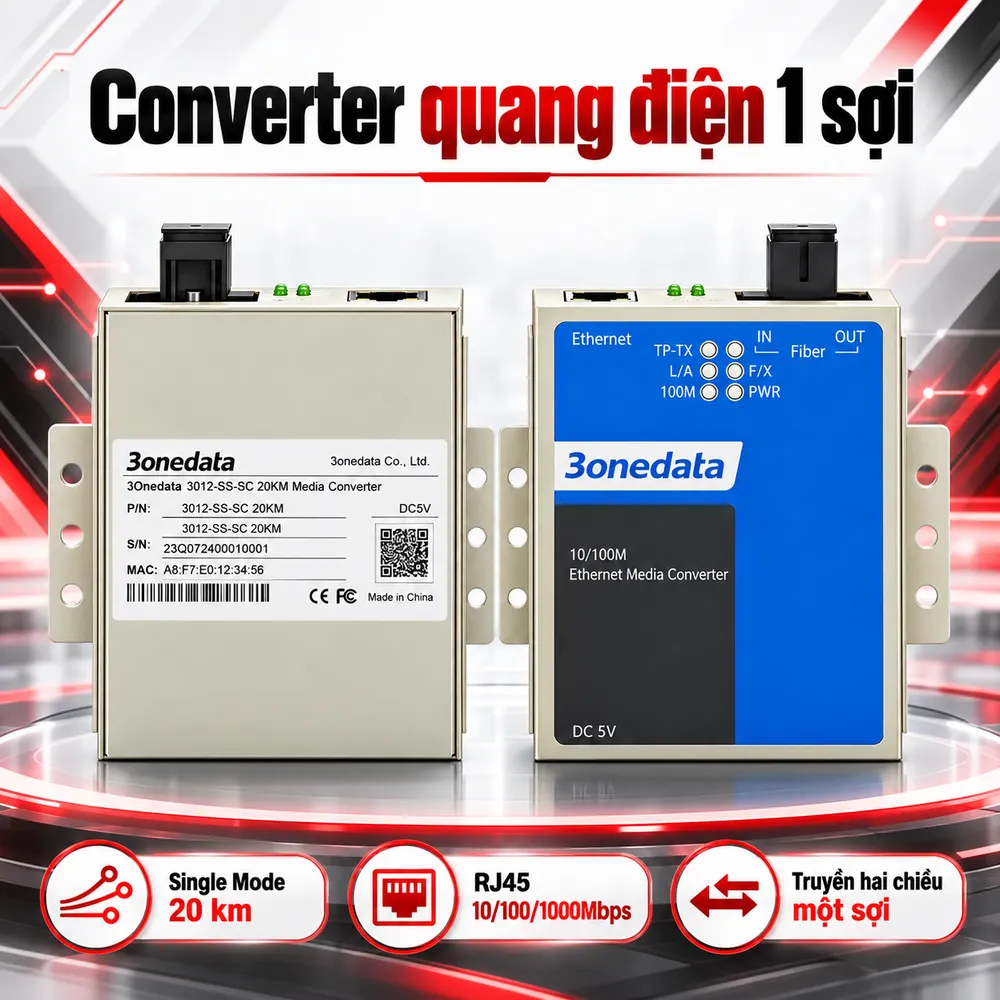

3Onedata 3012-SS-SC 20KM là bộ chuyển đổi quang điện một sợi dùng để chuyển đổi tín hiệu Ethernet trên cáp đồng sang đường truyền quang Single Mode và ngược lại. Phiên bản này hỗ trợ cổng RJ45 10/100/1000Mbps, một cổng quang simplex, khoảng cách truyền 20 km và cơ chế truyền hai chiều trên cùng một sợi bằng hai bước sóng khác nhau. Thiết bị phù hợp với mạng giữa tòa nhà, nhà xưởng, camera IP, phòng máy và tuyến truyền xa ổn định.

Converter 3Onedata 3012-SS-SC 20KM hoạt động như thế nào?

3012-SS-SC nhận dữ liệu Ethernet từ cổng RJ45, chuyển thành tín hiệu quang để truyền trên sợi Single Mode, sau đó chuyển ngược lại thành Ethernet tại đầu bên kia. Dòng MODEL3012 của 3Onedata hỗ trợ IEEE 802.3 cho 10Base-T, IEEE 802.3u cho 100Base-TX, IEEE 802.3ab cho 1000Base-T và IEEE 802.3z cho Gigabit Ethernet quang. Cổng đồng hỗ trợ 10/100/1000Base-T(X), Full/Half Duplex và Auto MDI/MDI-X. Nhờ đó, converter có thể kết nối với switch, router, máy tính, đầu ghi hoặc thiết bị mạng tương thích mà không cần lựa chọn riêng cáp thẳng hay cáp chéo. Người dùng có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo tốc độ Ethernet, số sợi quang, khoảng cách truyền và loại đầu nối.

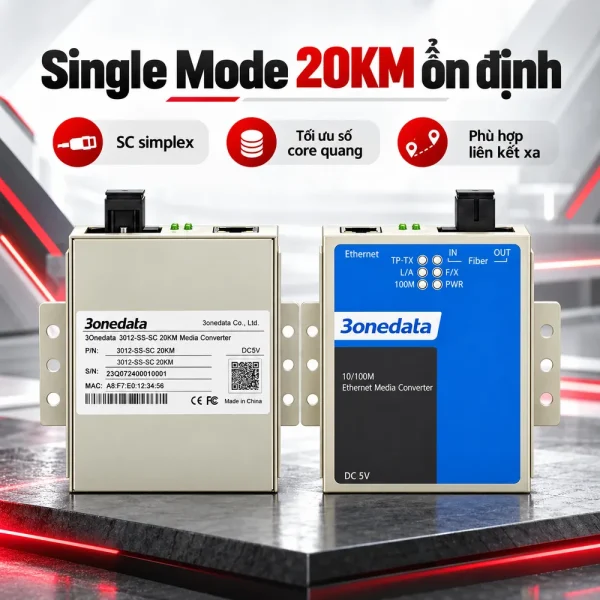

Truyền Gigabit trên một sợi quang Single Mode đến 20 km

Điểm khác biệt của phiên bản 3012-SS-SC 20KM là sử dụng một sợi quang thay vì hai sợi riêng cho chiều phát và chiều thu. Hai chiều dữ liệu được tách bằng hai bước sóng, thường theo cặp 1310nm và 1550nm. Vì vậy, hai thiết bị ở hai đầu tuyến phải là cặp bước sóng bổ sung: một đầu phát 1310nm và thu 1550nm, đầu còn lại phát 1550nm và thu 1310nm. Cấu hình một sợi giúp tận dụng hạ tầng khi số core còn trống bị hạn chế. Tuy nhiên, kỹ thuật viên cần kiểm tra đúng model A/B hoặc cặp TX/RX trước khi lắp đặt. Hai converter có cùng chiều bước sóng sẽ không tạo được liên kết quang đúng. Khoảng cách truyền của cấu hình này là 20 km trên cáp Single Mode. Giá trị thực tế còn phụ thuộc suy hao sợi, mối hàn, adapter, ODF, dây nhảy quang và chất lượng thi công. Với tuyến dài, nên đo suy hao và chừa biên dự phòng thay vì chỉ dựa vào chiều dài cáp.

Cổng RJ45 10/100/1000Mbps và khả năng tự động thích ứng

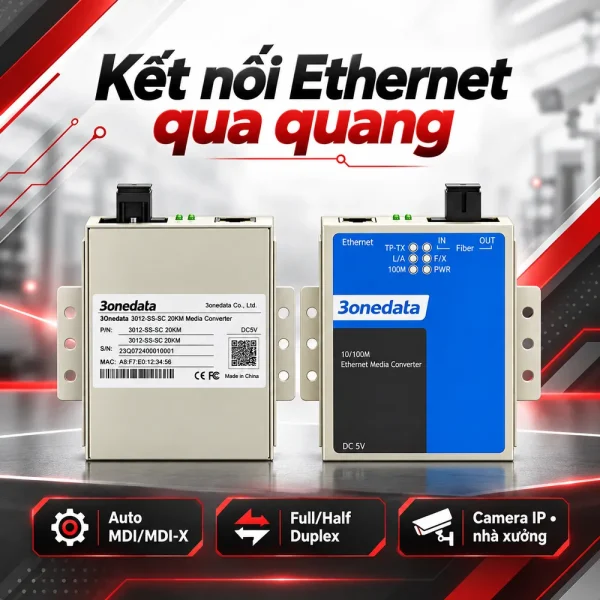

Cổng điện của MODEL3012 hỗ trợ 10/100/1000Mbps. Thiết bị có thể làm việc với Fast Ethernet hoặc Gigabit Ethernet ở phía cáp đồng, trong khi phía quang của dòng MODEL3012 sử dụng liên kết Gigabit. Cơ chế tự động nhận tốc độ giúp đơn giản hóa quá trình kết nối với thiết bị mạng hiện hữu. Auto MDI/MDI-X hỗ trợ tự nhận dạng kiểu đấu dây Ethernet, còn Full/Half Duplex giúp converter thích ứng với chế độ làm việc của cổng đối diện. Đây là các tính năng hữu ích khi lắp đặt tại hệ thống cũ có nhiều loại switch hoặc thiết bị mạng khác nhau.

Nguồn cấp, thiết kế và điều kiện làm việc

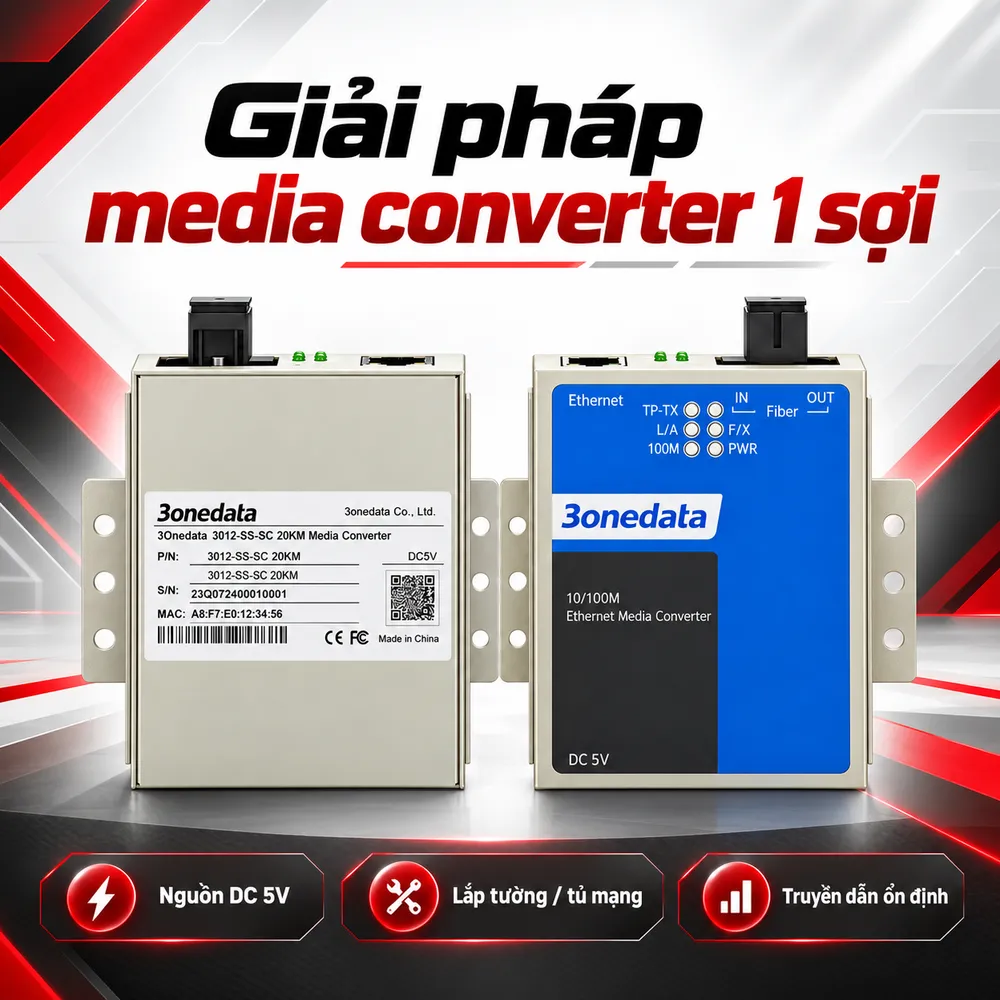

Theo tài liệu chính hãng của dòng MODEL3012, phiên bản nguồn ngoài sử dụng 5VDC và công suất tiêu thụ khoảng 4W. Dòng sản phẩm còn có các biến thể nguồn tích hợp 220VAC hoặc 48VDC, vì vậy khi đặt hàng cần kiểm tra đúng cấu hình nguồn của thiết bị thực tế. MODEL3012 sử dụng vỏ kim loại và có thể lắp tường hoặc DIN-Rail tùy cấu hình. Phiên bản nguồn ngoài có kích thước khoảng 70,6 × 26 × 94 mm, thuận tiện bố trí trong tủ mạng hoặc hộp kỹ thuật. Tài liệu chính hãng của dòng MODEL3012 công bố nhiệt độ hoạt động khoảng -10°C đến 60°C và độ ẩm 5% đến 95% không ngưng tụ. Một số tài liệu thương mại ghi dải nhiệt rộng hơn; với dự án có yêu cầu môi trường cụ thể, nên ưu tiên datasheet đi kèm đúng lô sản phẩm.

Ứng dụng của Converter 3Onedata 3012-SS-SC 20KM

3012-SS-SC 20KM phù hợp với hệ thống camera IP, liên kết mạng giữa các tòa nhà, nhà xưởng, kho hàng, phòng máy và các điểm mạng nằm cách xa nhau. Trong hệ thống camera, converter có thể đưa Ethernet từ switch trung tâm tới tủ mạng ở khu vực xa thông qua một core quang Single Mode. Trong doanh nghiệp hoặc nhà máy, thiết bị có thể tạo liên kết giữa hai switch Gigabit ở hai khu vực khác nhau. Việc sử dụng cáp quang giúp giảm ảnh hưởng của nhiễu điện từ trên đường truyền so với cáp đồng và tránh kết nối dẫn điện trực tiếp giữa hai vị trí.

Lưu ý khi lựa chọn và triển khai 3012-SS-SC 20KM

Trước khi mua, cần xác định đúng loại sợi Single Mode, đầu nối SC simplex, khoảng cách tuyến và cặp bước sóng TX/RX. Đồng thời phải kiểm tra nguồn cấp của đúng phiên bản, vì dòng MODEL3012 có nhiều lựa chọn nguồn. Khi nghiệm thu, nên kiểm tra đèn Link, tốc độ Ethernet, mức công suất quang và thử truyền dữ liệu ở tải thực tế. Nếu đường truyền không lên, cần kiểm tra cặp bước sóng, đầu nối, suy hao và tình trạng sợi trước khi kết luận converter lỗi. Converter 3Onedata 3012-SS-SC 20KM phù hợp với hệ thống cần truyền Ethernet 10/100/1000Mbps qua một sợi quang Single Mode đến 20 km. Sản phẩm hỗ trợ cổng RJ45 tự động, Full/Half Duplex, Auto MDI/MDI-X và cấu hình quang một sợi. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để lựa chọn đúng cặp bước sóng, nguồn cấp và phương án triển khai theo tuyến quang thực tế.
