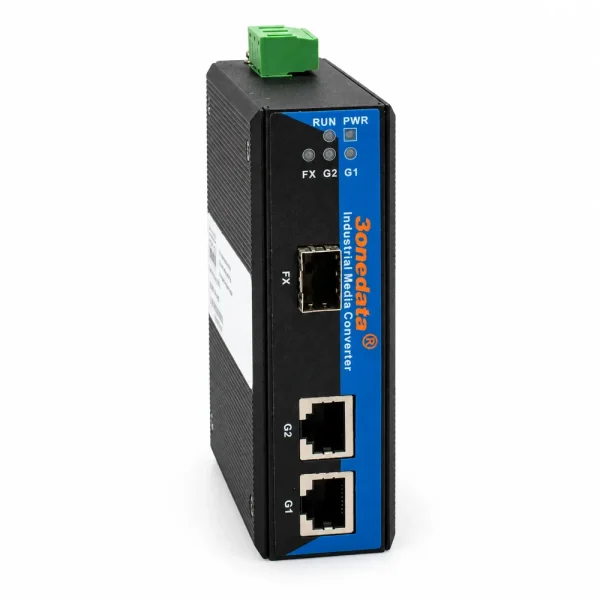

Bộ chuyển đổi quang điện công nghiệp 3Onedata Model IMC102GT

3Onedata IMC102GT là bộ chuyển đổi quang điện công nghiệp không quản lý, dùng để kết nối mạng Ethernet cáp đồng với đường truyền quang Gigabit. Thiết bị cung cấp 2 cổng RJ45 10/100/1000Base-T(X) và 1 khe SFP 1000Base-X. Với nguồn 12–48VDC, vỏ kim loại IP40, lắp DIN-Rail và dải nhiệt độ từ -40°C đến 75°C, IMC102GT phù hợp mạng công nghiệp tốt. 3onedata Việt Nam

IMC102GT chuyển đổi Ethernet Gigabit sang quang như thế nào?

IMC102GT hoạt động như media converter ba cổng. Hai cổng RJ45 tiếp nhận hoặc truyền dữ liệu Ethernet trên cáp đồng, trong khi khe SFP đưa dữ liệu lên tuyến quang Gigabit. Cấu hình này cho phép hai thiết bị Ethernet tại cùng điểm lắp đặt kết nối với tuyến quang trong mô hình. Cổng đồng hỗ trợ 10Base-T, 100Base-TX và 1000Base-T, tự động thích ứng với tốc độ của thiết bị kết nối. Phía quang sử dụng khe SFP 1000Base-X, vì vậy có thể lựa chọn module theo sợi Single Mode hoặc Multimode, bước sóng và khoảng cách tuyến. 3onedata Việt Nam Người dùng có thể tham khảo danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo tốc độ, giao diện quang và môi trường lắp đặt.

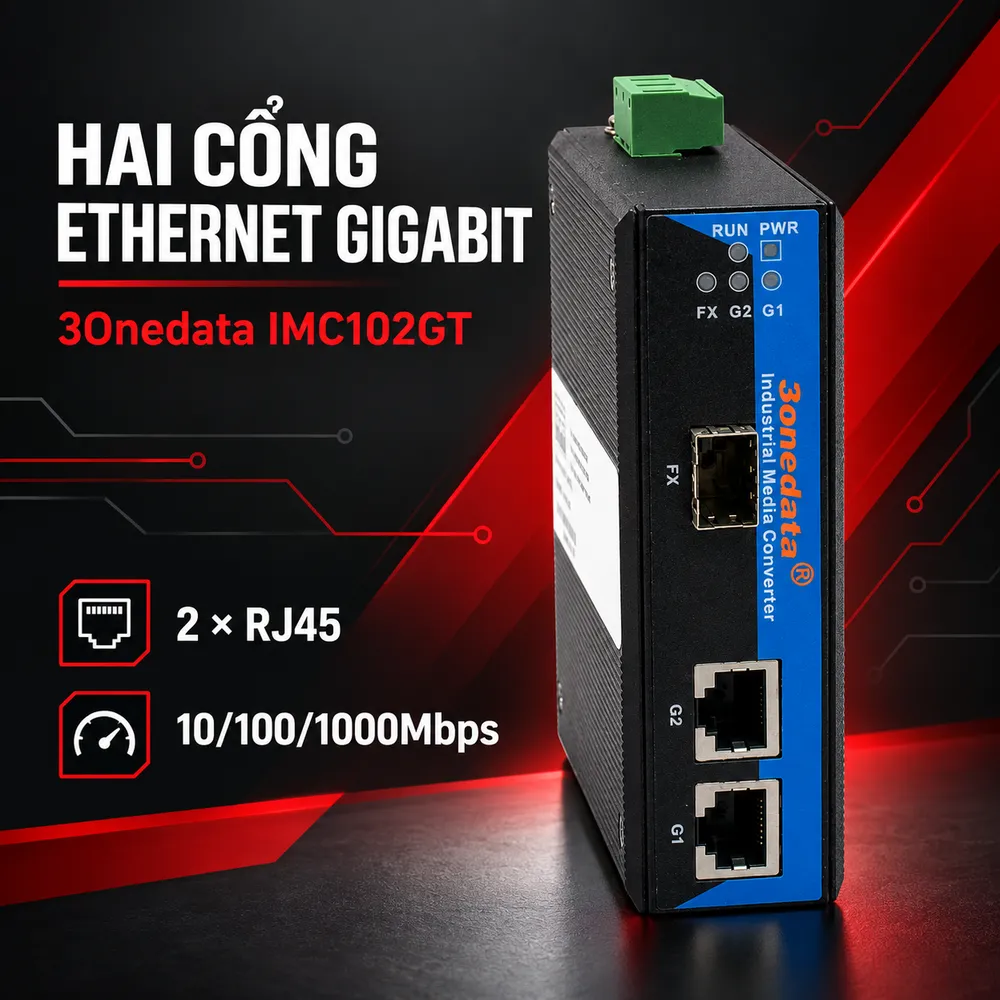

Hai cổng RJ45 10/100/1000Mbps tăng tính linh hoạt

Một điểm khác biệt của IMC102GT là có 2 cổng Gigabit Ethernet. Hai cổng hỗ trợ 10/100/1000Mbps, cho phép kết nối trực tiếp hai thiết bị mạng tại cùng vị trí, chẳng hạn switch và máy tính công nghiệp, hai camera IP hoặc hai thiết bị điều khiển có Ethernet. Theo tài liệu 3Onedata, cổng RJ45 hỗ trợ tự động nhận tốc độ, Full/Half Duplex, điều khiển luồng và Auto MDI/MDI-X. Nhờ đó, việc lắp đặt giảm yêu cầu lựa chọn cáp thẳng hay cáp chéo. IMC102GT sử dụng cơ chế store-and-forward, tiếp nhận khung dữ liệu rồi chuyển tiếp sang cổng đích. Thiết bị phù hợp với mạng Ethernet công nghiệp không yêu cầu các chức năng quản lý nâng cao.

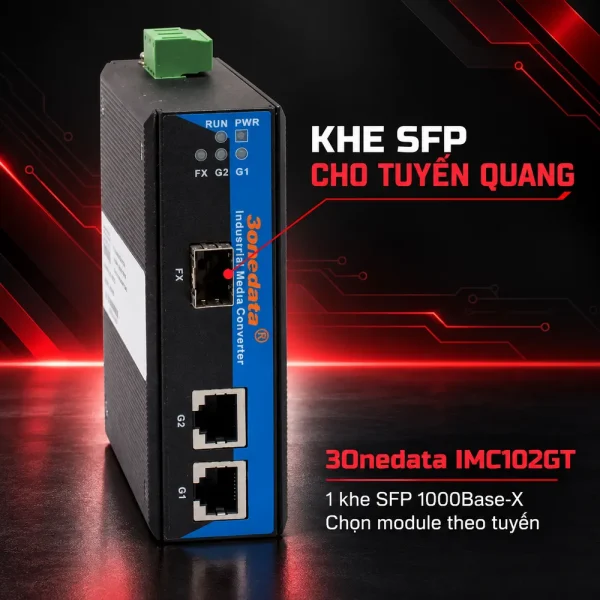

Khe SFP 1000Base-X linh hoạt theo từng tuyến quang

Phiên bản IMC102GT dùng khe SFP Gigabit thay vì module quang cố định. Thiết kế này cho phép lựa chọn module theo cáp, bước sóng và khoảng cách. Tuyến ngắn có thể dùng SFP Multimode, trong khi tuyến xa có thể dùng SFP Single Mode phù hợp. Khi chọn module, cần kiểm tra tốc độ 1Gbps, loại sợi, bước sóng, đầu nối và ngân sách công suất quang. Hai đầu tuyến phải sử dụng module tương thích. Với SFP BiDi một sợi, cặp module phải có bước sóng phát và thu bổ sung nhau. Khoảng cách truyền không do khe SFP quyết định mà phụ thuộc module lắp và chất lượng tuyến cáp. Vì vậy không nên gán một khoảng cách cố định cho mọi cấu hình IMC102GT.

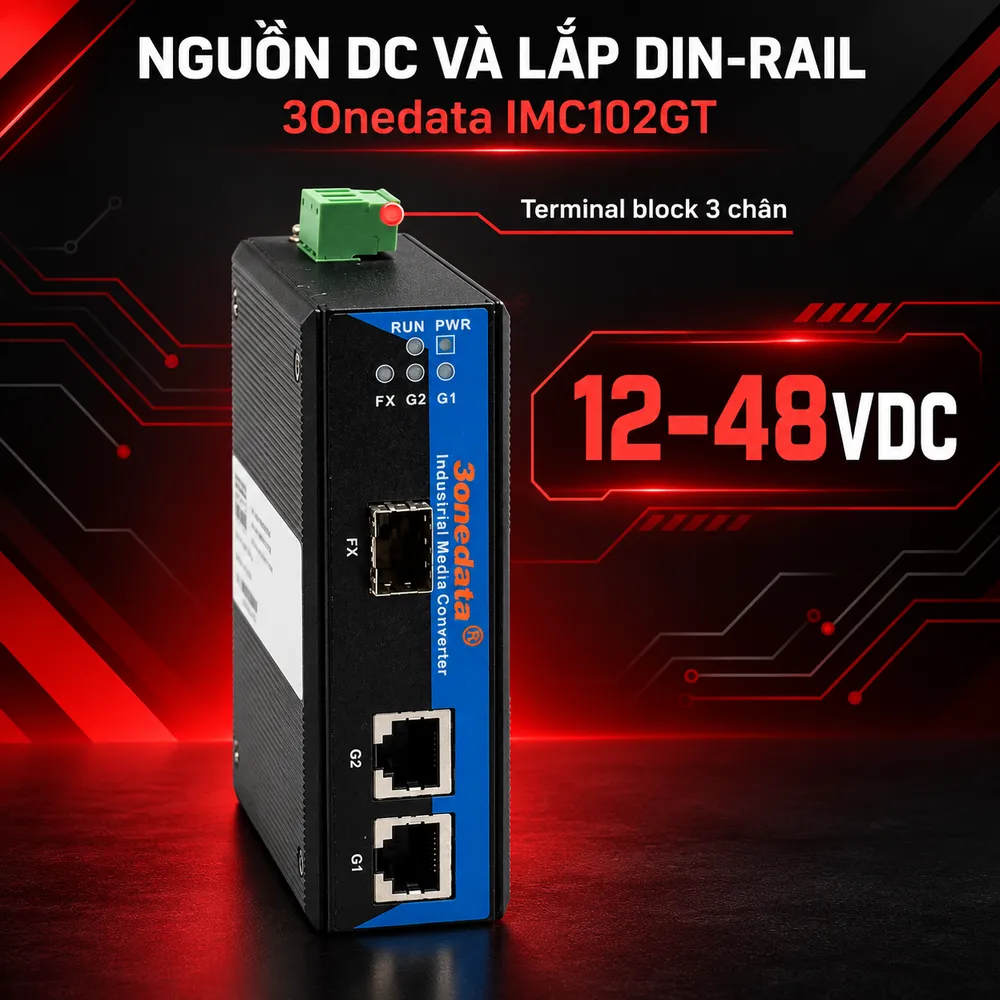

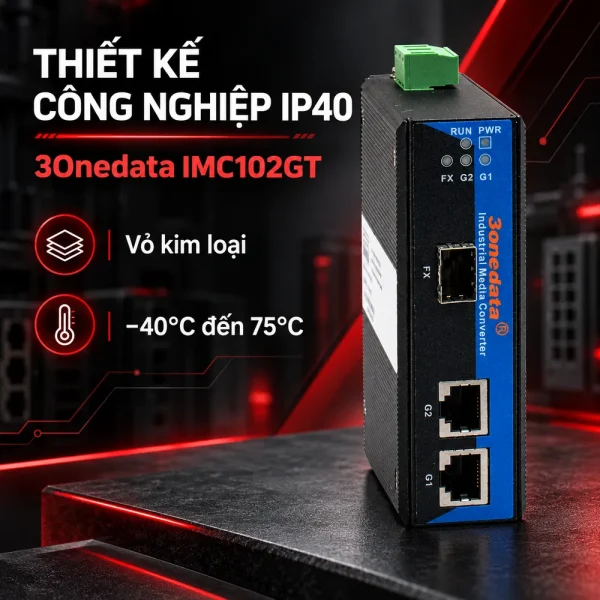

Nguồn 12–48VDC, IP40 và lắp đặt DIN-Rail

IMC102GT sử dụng nguồn 12–48VDC qua terminal block 3 chân. Dải điện áp này phù hợp với nhiều tủ điều khiển công nghiệp dùng nguồn DC tập trung. Thiết bị hỗ trợ bảo vệ đấu ngược cực nguồn, nhưng vẫn cần kiểm tra điện áp và đấu dây trước khi cấp điện. Vỏ kim loại đạt IP40, phù hợp lắp trong tủ mạng hoặc tủ điều khiển. IP40 không phải cấp chống nước, do đó thiết bị không nên lắp trực tiếp ngoài trời nếu không có tủ bảo vệ. Thiết kế không quạt giúp giảm yêu cầu bảo trì. Thiết bị hỗ trợ lắp DIN-Rail, kích thước khoảng 110 × 35 × 95 mm. Dải nhiệt độ hoạt động từ -40°C đến 75°C, nhiệt độ lưu trữ từ -40°C đến 85°C và độ ẩm 5% đến 95% không ngưng tụ.

Hiệu năng và khả năng theo dõi trạng thái

Theo datasheet, IMC102GT sử dụng cơ chế store-and-forward, bộ đệm gói và bảng địa chỉ MAC để xử lý lưu lượng giữa các cổng. Phiên bản ba cổng Gigabit được thiết kế cho mạng không quản lý, nghĩa là người dùng không cần cấu hình phần mềm trước khi đưa thiết bị vào hoạt động. Thiết bị có các đèn chỉ báo nguồn, trạng thái Link/Act của hai cổng RJ45, trạng thái liên kết quang và trạng thái hệ thống. Các đèn này hỗ trợ kỹ thuật viên kiểm tra nhanh khi lắp đặt hoặc xử lý sự cố. Nếu đường truyền không hoạt động, nên kiểm tra nguồn cấp, đèn cổng đồng, trạng thái SFP, dây nhảy quang, mức suy hao và thiết bị ở hai đầu. Cách kiểm tra theo thứ tự giúp phân biệt lỗi converter với lỗi module, cáp hoặc thiết bị mạng.

Ứng dụng và lưu ý khi lựa chọn IMC102GT

IMC102GT phù hợp với camera IP, mạng nhà máy, tự động hóa, kết nối giữa các tủ điều khiển, trạm điện, giao thông và mạng doanh nghiệp cần hai cổng Ethernet tại đầu tuyến quang. Hai cổng RJ45 giúp bổ sung thiết bị tại điểm xa mà không cần switch riêng nếu nhu cầu kết nối đơn giản. Trước khi mua, cần xác định loại SFP, loại cáp quang, khoảng cách tuyến, tốc độ thiết bị đầu cuối, nguồn 12–48VDC và điều kiện môi trường. Nếu hệ thống cần quản lý VLAN, QoS, STP hoặc SNMP, nên chọn switch công nghiệp managed thay vì converter unmanaged. 3Onedata IMC102GT là bộ chuyển đổi quang điện công nghiệp ba cổng, gồm 2 cổng Gigabit Ethernet và 1 khe SFP 1000Base-X. Thiết bị có nguồn 12–48VDC, vỏ IP40, lắp DIN-Rail và hoạt động từ -40°C đến 75°C. Khách hàng cần tư vấn module SFP, cấu hình quang hoặc báo giá có thể liên hệ HulaTech để lựa chọn phương án phù hợp với tuyến truyền dẫn thực tế.
