Bộ chuyển đổi quang điện 3Onedata Model IMC102B

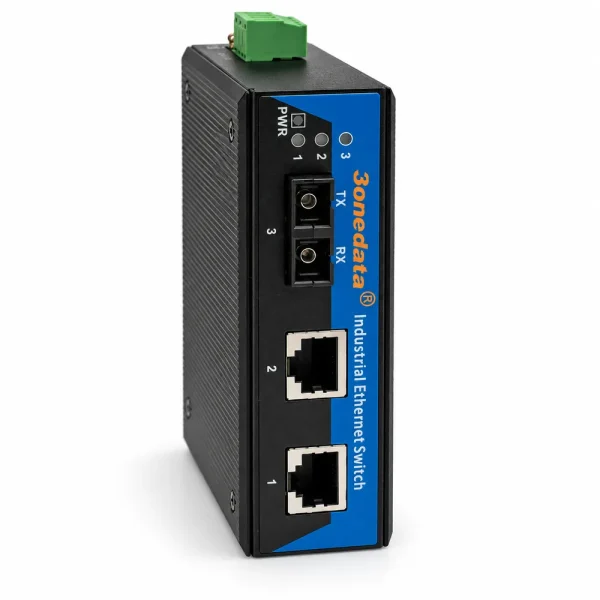

3Onedata IMC102B là bộ chuyển đổi quang điện công nghiệp Fast Ethernet, dùng để liên kết mạng Ethernet cáp đồng với đường truyền cáp quang trong hệ thống cần truyền xa và làm việc ổn định ở môi trường công nghiệp. Theo tài liệu dòng IMC102B, thiết bị hỗ trợ cổng quang 100Base-FX và Ethernet 10/100Base-T(X) RJ45, tự động Full/Half Duplex và MDI/MDI-X. Thiết bị sử dụng nguồn 12–48VDC, vỏ kim loại IP30 và hoạt động từ -40°C đến 75°C.

IMC102B chuyển đổi Ethernet sang cáp quang như thế nào?

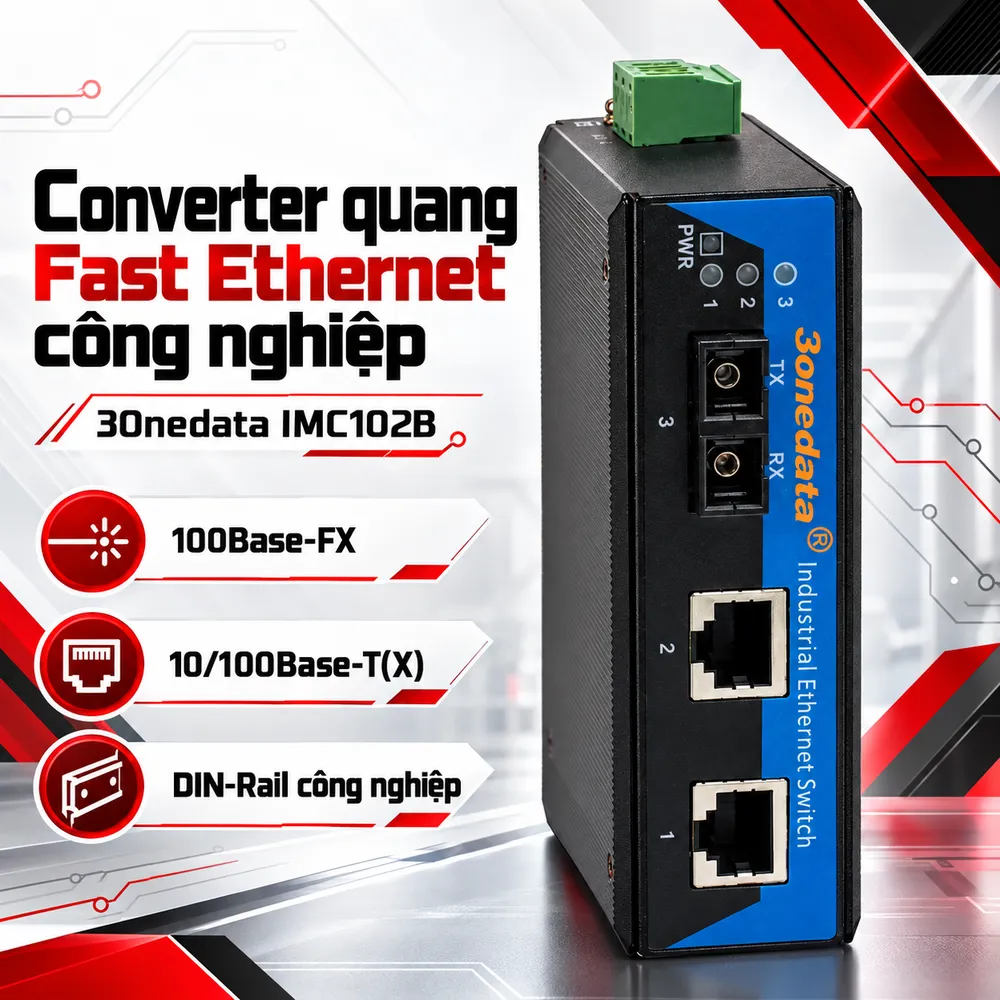

Chức năng chính của IMC102B là chuyển dữ liệu Ethernet từ cáp đồng sang tín hiệu quang và chuyển đổi ngược lại tại đầu nhận. Phía Ethernet hỗ trợ 10/100Base-T(X) qua RJ45, còn phía quang sử dụng 100Base-FX. Nhờ đó, switch, máy chủ, repeater, máy tính công nghiệp hoặc thiết bị mạng có thể kết nối tới tuyến cáp quang mà không thay đổi giao thức Ethernet. Tài liệu IMC102B Series mô tả cấu hình 2 cổng TP 10/100Base-T(X) và 1 cổng quang 100Base-FX; vì vậy khi đặt hàng cần kiểm tra đúng mã biến thể và số cổng trên thiết bị thực tế. Đây là điểm nên đối chiếu thay vì chỉ dựa vào mô tả cũ ghi một cổng RJ45. Người dùng có thể tham khảo danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo tốc độ Ethernet, loại sợi quang, khoảng cách và môi trường lắp đặt.

Cổng 100Base-FX và Ethernet 10/100Base-T(X)

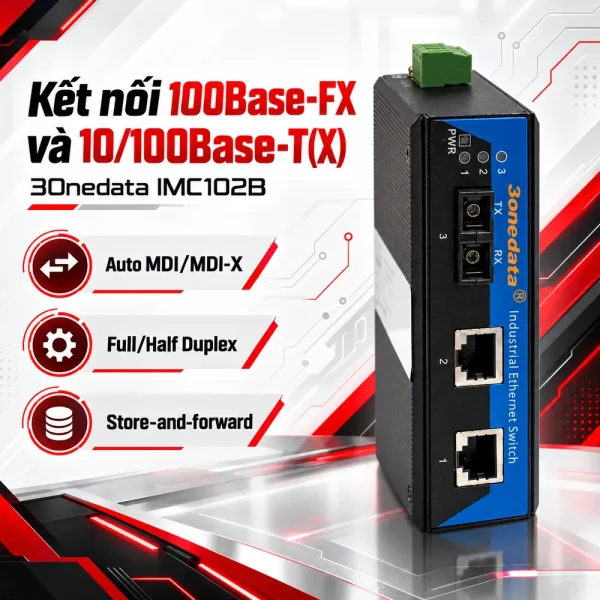

Giao diện quang 100Base-FX của IMC102B thuộc Fast Ethernet, phù hợp với hệ thống yêu cầu băng thông 100Mbps. Tùy cấu hình, cổng quang có thể dùng đầu nối SC hoặc ST; một số tài liệu dòng sản phẩm còn liệt kê FC. Phiên bản Multimode phù hợp tuyến ngắn, còn Single Mode dùng cho khoảng cách lớn hơn. Do phạm vi truyền phụ thuộc module quang và biến thể đặt hàng, không nên gán một khoảng cách cố định cho mọi IMC102B. Phía cáp đồng hỗ trợ 10/100Base-T(X), Full/Half Duplex và tự động MDI/MDI-X. Tính năng này giảm yêu cầu chọn đúng cáp thẳng hoặc cáp chéo khi kết nối với switch, máy chủ hoặc thiết bị đầu cuối tương thích. IMC102B làm việc theo cơ chế store-and-forward. Dữ liệu Ethernet được tiếp nhận, kiểm tra và chuyển tiếp giữa cổng điện và cổng quang. Thiết bị không làm tăng băng thông mạng; tốc độ thực tế còn phụ thuộc thiết bị hai đầu, lưu lượng và chất lượng tuyến truyền dẫn.

Thiết kế công nghiệp IP30 và nguồn 12–48VDC

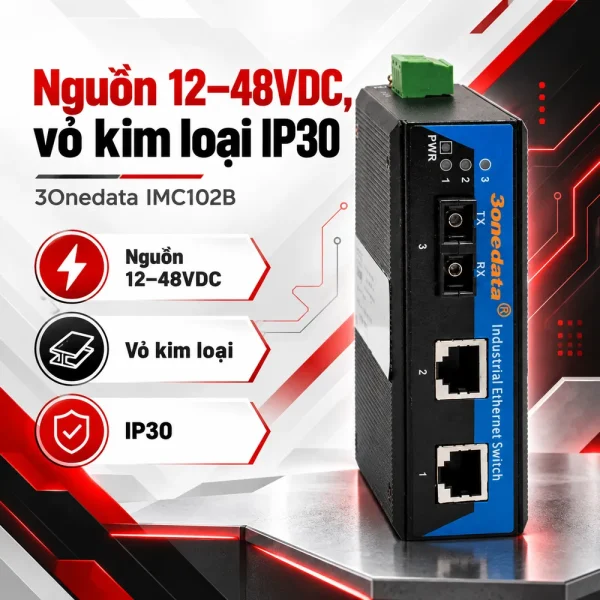

IMC102B sử dụng vỏ kim loại và cấp bảo vệ IP30. Cấp này hỗ trợ hạn chế vật thể rắn kích thước lớn xâm nhập thiết bị nhưng không phải chuẩn chống nước. Vì vậy converter nên được lắp trong tủ điện, tủ mạng hoặc khu vực có mái che phù hợp. Nguồn vào 12–48VDC giúp IMC102B tương thích với nhiều hệ thống nguồn DC trong nhà máy và tủ điều khiển. Tài liệu sản phẩm cũng nêu khả năng bảo vệ đấu ngược cực nguồn ở một số cấu hình, giúp giảm rủi ro khi lắp đặt. Tuy nhiên, kỹ thuật viên vẫn cần kiểm tra điện áp và cực tính trước khi cấp nguồn. Thiết kế DIN-Rail giúp thiết bị dễ bố trí trong tủ kỹ thuật cùng PLC, nguồn DC, relay và các thiết bị điều khiển khác. Đây là đặc điểm phù hợp với ứng dụng công nghiệp hơn các converter đặt bàn sử dụng adapter rời.

Dải nhiệt độ -40°C đến 75°C cho môi trường công nghiệp

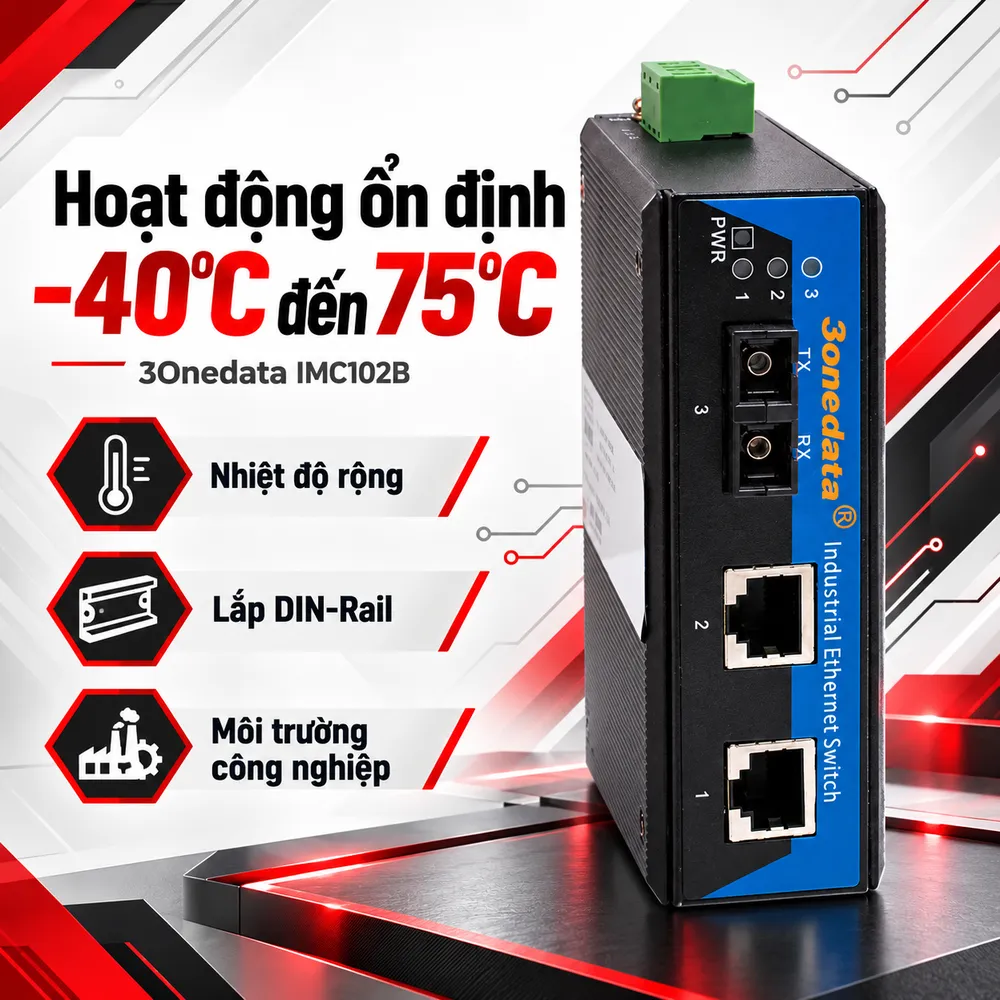

Theo datasheet IMC102B, thiết bị hỗ trợ nhiệt độ hoạt động từ -40°C đến 75°C. Dải nhiệt độ này phù hợp với nhiều vị trí không có điều hòa liên tục như tủ giao thông, nhà máy, trạm kỹ thuật hoặc khu vực sản xuất. Khả năng hoạt động ở nhiệt độ rộng không có nghĩa thiết bị có thể lắp trực tiếp ngoài trời. Chuẩn IP30 không cung cấp khả năng chống nước như các tủ ngoài trời chuyên dụng. Nếu lắp tại môi trường có mưa, bụi hoặc độ ẩm cao, cần dùng tủ bảo vệ phù hợp. Cáp quang giúp giảm ảnh hưởng của nhiễu điện từ trên đường truyền dữ liệu so với cáp đồng. Đây là lợi ích trong nhà máy có động cơ, biến tần, máy hàn hoặc đường điện công suất lớn. Tuy nhiên, nguồn cấp và thiết bị đầu cuối vẫn cần tiếp địa và bảo vệ điện theo thiết kế hệ thống.

Ứng dụng và lưu ý khi lựa chọn 3Onedata IMC102B

IMC102B phù hợp với mạng camera IP 100Mbps, kết nối switch tại nhà máy, hệ thống điều khiển, giao thông, trạm kỹ thuật và các tuyến Ethernet cần chuyển sang cáp quang. Thiết bị có thể kết nối máy chủ, repeater, switch hoặc thiết bị công nghiệp dùng Fast Ethernet với đường truyền quang. Trước khi lựa chọn, cần kiểm tra số cổng RJ45 của đúng biến thể, loại sợi Single Mode hay Multimode, đầu nối quang, bước sóng và khoảng cách truyền. Đây là các thông số quyết định khả năng tương thích của hai đầu tuyến. Ngoài ra, cần xác nhận nguồn 12–48VDC, điều kiện nhiệt độ và phương án tủ bảo vệ. Nếu hệ thống yêu cầu Gigabit, IMC102B 100Base-FX không phù hợp và nên chọn converter Gigabit tương ứng. Việc đối chiếu datasheet trước khi mua giúp tránh nhầm số cổng, loại quang, đầu nối và khoảng cách truyền. Converter quang 3Onedata IMC102B là thiết bị chuyển đổi Fast Ethernet công nghiệp với giao diện 100Base-FX và 10/100Base-T(X), nguồn 12–48VDC, vỏ kim loại IP30 và dải nhiệt độ -40°C đến 75°C. Khách hàng cần tư vấn đúng biến thể, loại quang hoặc báo giá có thể liên hệ HulaTech để lựa chọn cấu hình theo tuyến truyền dẫn thực tế.
