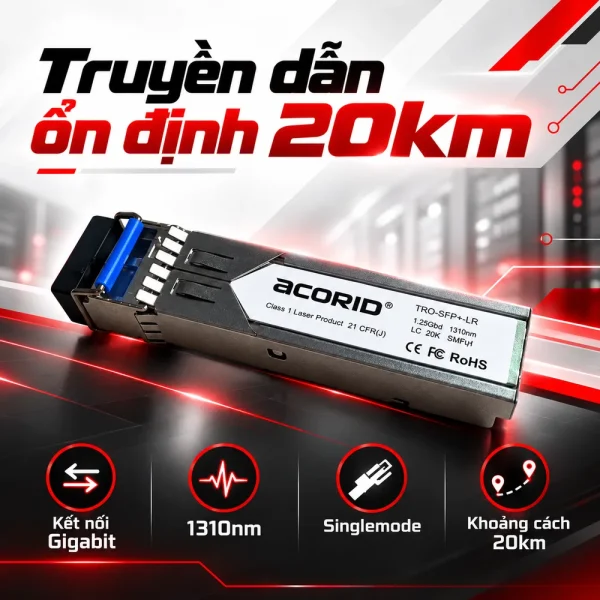

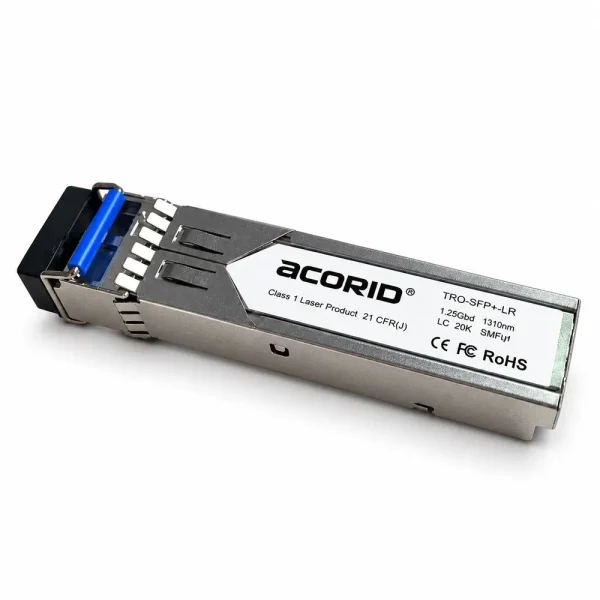

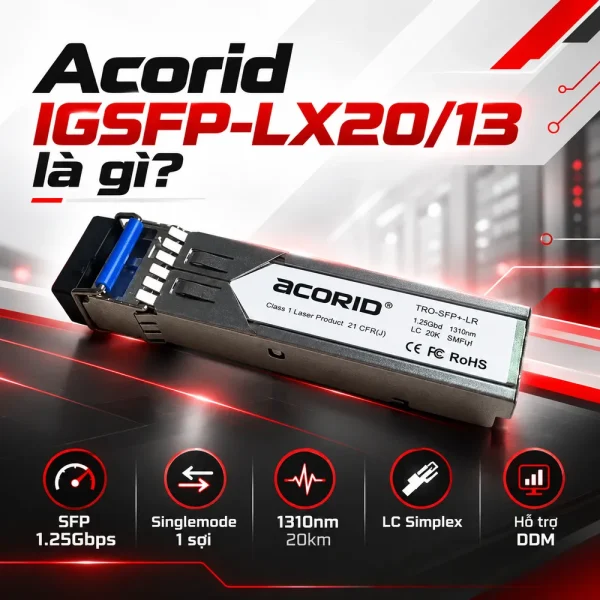

Module cổng quang Acorid IGSFP-LX20/13 1310nm, 1.25Gbps, 20Km

Module quang Acorid IGSFP-LX20/13 là bộ thu phát quang SFP một sợi Singlemode, hỗ trợ tốc độ tín hiệu 1.25Gbps, bước sóng 1310nm và khoảng cách truyền dẫn danh định tối đa 20km. Sản phẩm sử dụng đầu nối LC Simplex, hỗ trợ giám sát chẩn đoán kỹ thuật số DDM và được thiết kế cho các hệ thống mạng Ethernet có khe SFP tương thích. Thiết bị phù hợp kết nối uplink, mạng doanh nghiệp và các tuyến truyền dẫn quang khoảng cách xa.

Acorid IGSFP-LX20/13 giải quyết nhu cầu kết nối nào?

Trong hệ thống mạng doanh nghiệp, việc kết nối các switch tại nhiều khu vực thường gặp giới hạn về khoảng cách. Cáp đồng Ethernet không đáp ứng được các tuyến truyền dẫn dài nhiều kilomet, trong khi cáp quang Singlemode cho phép triển khai kết nối ở khoảng cách lớn hơn. Acorid IGSFP-LX20/13 được thiết kế để phục vụ các tuyến truyền dẫn quang có tốc độ Gigabit và khoảng cách danh định đến 20km. Module sử dụng chuẩn giao tiếp SFP, phù hợp với những thiết bị mạng có khe cắm tương thích. Điểm đáng chú ý là sản phẩm thuộc nhóm module quang một sợi. Thay vì sử dụng hai sợi riêng biệt để phát và nhận tín hiệu như module Duplex, cấu hình này cho phép truyền thông hai chiều qua một sợi quang khi sử dụng đúng module đối ứng. Đặc điểm trên hữu ích đối với hệ thống chỉ còn một sợi quang khả dụng hoặc cần tối ưu số lượng sợi sử dụng trong tuyến cáp. Thiết kế Small Form-factor Pluggable giúp module có kích thước nhỏ gọn, thuận tiện lắp đặt trong switch, router hoặc converter tương thích. Khách hàng có thể tham khảo thêm danh mục Module Quang SFP tại HulaTech để lựa chọn sản phẩm theo tốc độ, số lượng sợi và khoảng cách truyền dẫn.

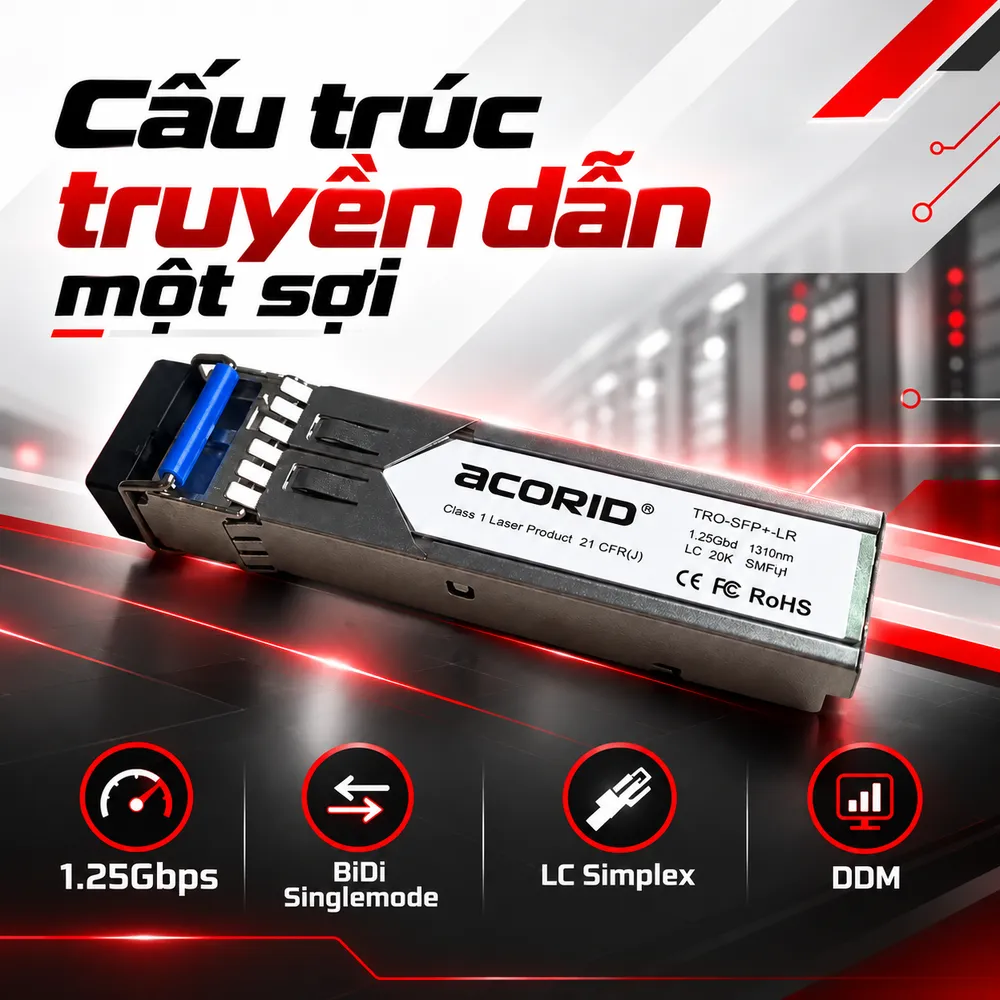

Cấu trúc truyền dẫn một sợi của Acorid IGSFP-LX20/13

Theo thông tin sản phẩm được công bố, Acorid IGSFP-LX20/13 sử dụng bước sóng 1310nm, tốc độ tín hiệu tối đa 1.25Gbps và đầu kết nối LC Simplex. Tốc độ tín hiệu 1.25Gbps Mức 1.25Gbps thường được sử dụng làm tốc độ tín hiệu đường truyền cho giao tiếp Gigabit Ethernet 1000BASE-X. Đây không phải thông số bảo đảm thông lượng ứng dụng đạt 1.25Gbps. Hiệu suất truyền dữ liệu thực tế còn phụ thuộc giao thức, cấu hình switch và lưu lượng phát sinh trong hệ thống. Truyền dẫn trên cáp Singlemode Module được giới thiệu cho tuyến cáp quang Singlemode có khoảng cách danh định tối đa 20km. Loại sợi này phù hợp xây dựng liên kết quang giữa các vị trí cách xa nhau. Khi triển khai, dây nhảy quang, dây pigtail và hệ thống phối quang cần có đặc tính phù hợp với tuyến Singlemode. Giao diện LC Simplex Đầu nối LC Simplex sử dụng một giao diện quang. Để hình thành liên kết hai chiều trên một sợi, cần lựa chọn module ở đầu còn lại có bước sóng phát, bước sóng thu và công suất quang tương thích. Không nên mặc định hai module cùng mã IGSFP-LX20/13 có thể kết nối trực tiếp với nhau khi chưa xác minh thông số quang đối ứng. Giám sát chẩn đoán DDM Acorid IGSFP-LX20/13 được mô tả có hỗ trợ Digital Diagnostic Monitoring. Chức năng này cho phép theo dõi dữ liệu chẩn đoán của module trên thiết bị chủ tương thích, hỗ trợ kiểm tra trạng thái và xử lý sự cố đường truyền. Các thông số giám sát cụ thể cần được xác nhận theo tài liệu kỹ thuật của phiên bản sản phẩm.

Điều kiện để truyền dẫn quang ổn định trong phạm vi 20km

Khoảng cách 20km là thông số danh định của Acorid IGSFP-LX20/13, không đồng nghĩa module hoạt động trên mọi tuyến cáp có chiều dài tương ứng. Khả năng vận hành phụ thuộc vào ngân sách công suất quang, được xác định từ công suất phát, độ nhạy thu và tổng suy hao của đường truyền. Suy hao tuyến bao gồm suy hao sợi quang, đầu nối, mối hàn và các thành phần phối quang trung gian. Khi thiết kế liên kết, kỹ thuật viên cần kiểm tra chất lượng cáp Singlemode, số lượng điểm đấu nối và chiều dài thực tế của tuyến. Đặc biệt, hệ thống sử dụng module một sợi yêu cầu cấu hình phát và nhận tương ứng giữa hai đầu liên kết. Nếu bước sóng hoặc đặc tính công suất không phù hợp, kết nối có thể không hình thành. Việc đo suy hao bằng thiết bị chuyên dụng giúp đánh giá chất lượng tuyến trước khi đưa vào vận hành. Ngoài ra, cần xác nhận công suất quang thu không vượt ngưỡng cho phép, nhất là khi sử dụng module thiết kế cho đường dài trên tuyến có khoảng cách ngắn.

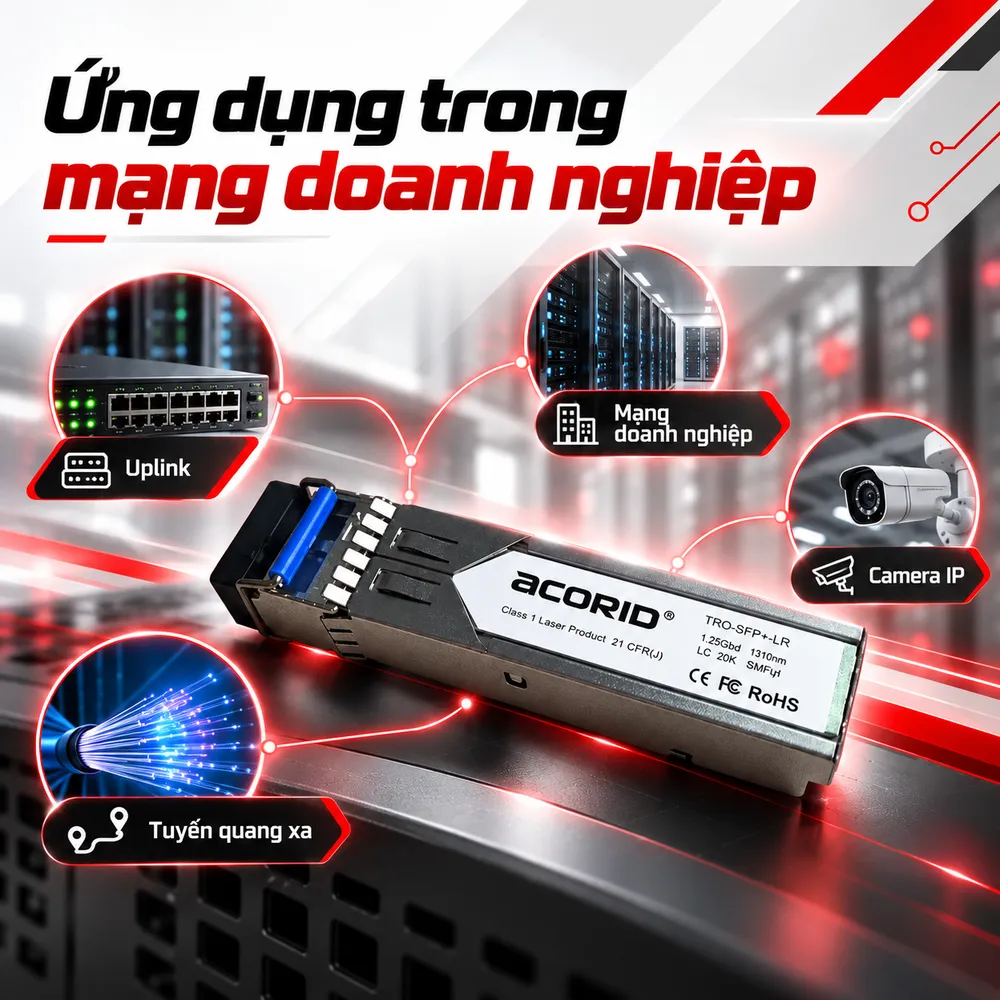

Ứng dụng IGSFP-LX20/13 trong mạng doanh nghiệp và camera IP

Acorid IGSFP-LX20/13 có thể sử dụng trong những hệ thống cần kết nối Ethernet Gigabit qua cáp quang Singlemode. Trong mạng doanh nghiệp, module phục vụ liên kết uplink giữa switch truy cập và switch tập trung tại các khu vực cách xa nhau. Đối với nhà xưởng, sản phẩm có thể tham gia đường truyền dữ liệu giữa các tủ mạng, phòng điều hành và những khu vực sản xuất có hạ tầng cáp quang phù hợp. Trong hệ thống camera IP, module hỗ trợ truyền dữ liệu từ switch tập trung camera về trung tâm giám sát thông qua tuyến quang. Tuy nhiên, số lượng camera sử dụng chung liên kết phải được tính toán dựa trên bitrate, độ phân giải, chuẩn nén và băng thông dự phòng. Một ứng dụng khác là kết nối giữa các công trình đã triển khai cáp quang một sợi, giúp tận dụng tài nguyên cáp hiện hữu mà không cần sử dụng thêm sợi quang thứ hai. Các ứng dụng trên yêu cầu switch và module đối ứng có khả năng tương thích đã được xác nhận.

Cách lựa chọn module Acorid IGSFP-LX20/13 phù hợp

Trước khi lựa chọn Acorid IGSFP-LX20/13, cần kiểm tra model switch, loại cổng SFP và danh sách module được thiết bị chủ hỗ trợ. Thông tin giới thiệu sản phẩm đề cập khả năng sử dụng với Cisco, Juniper, HPE, Aruba, Ruijie, Dell và Huawei. Tuy nhiên, không thể kết luận tương thích với mọi thiết bị thuộc các thương hiệu này nếu thiếu danh sách kiểm chứng theo model. Tiếp theo, kỹ thuật viên cần xác nhận module đối ứng, bước sóng phát và nhận, loại đầu nối LC và đặc điểm tuyến cáp Singlemode. Khi lắp đặt, cần vệ sinh đầu nối, kiểm tra suy hao và đọc trạng thái liên kết trên thiết bị mạng. Những tuyến có nhiều mối hàn nên được kiểm tra bằng thiết bị đo phù hợp trước khi nghiệm thu. Đối với dự án yêu cầu hồ sơ kỹ thuật, khách hàng nên yêu cầu datasheet, thông tin xuất xứ và điều kiện bảo hành của sản phẩm thực tế. Module quang Acorid IGSFP-LX20/13 phù hợp với nhu cầu triển khai kết nối một sợi Singlemode, tốc độ tín hiệu 1.25Gbps và khoảng cách danh định 20km. Khách hàng cần kiểm tra khả năng tương thích, lựa chọn module đối ứng hoặc nhận báo giá có thể liên hệ HulaTech để được tư vấn theo cấu hình thiết bị và hạ tầng truyền dẫn.
