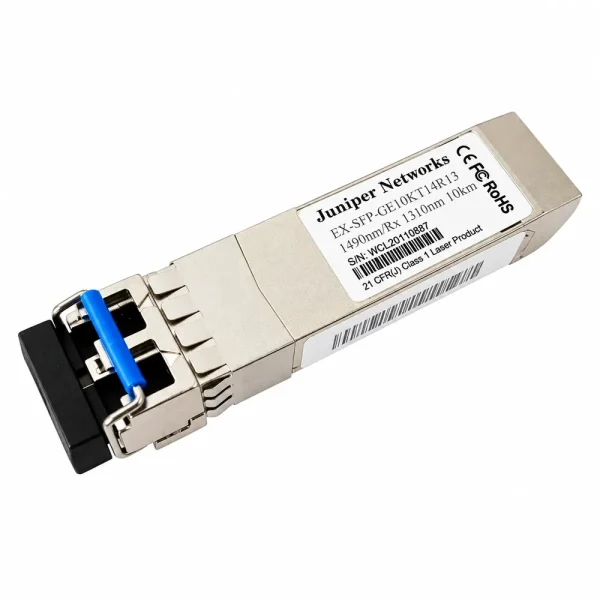

Module quang Juniper 1000Base-T EX-SFP-GE10KT14R13

Module quang Juniper EX-SFP-GE10KT14R13 là bộ thu phát SFP Gigabit Ethernet chuẩn 1000BASE-BX, sử dụng một sợi quang Singlemode để truyền dữ liệu tối đa 10km. Sản phẩm phát tại bước sóng 1490nm, nhận tại 1310nm và dùng đầu LC Simplex. Thiết bị phù hợp kết nối uplink khi ghép với module đối ứng và cổng SFP tương thích.

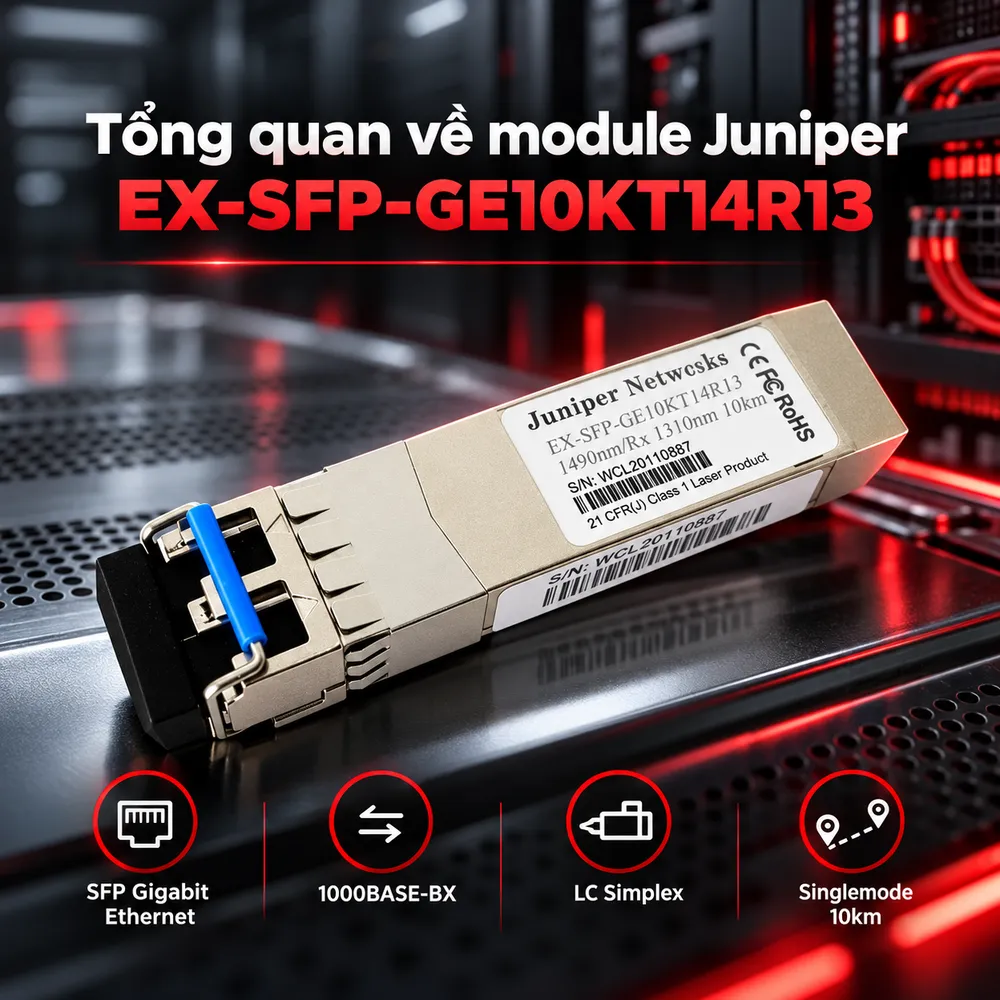

Tổng quan về module Juniper EX-SFP-GE10KT14R13

EX-SFP-GE10KT14R13 là module quang dạng SFP của Juniper Networks, mã linh kiện 740-020465. Thiết bị lắp vào khe SFP để chuyển đổi tín hiệu điện và quang. Thiết kế rời thuận tiện chọn bộ thu phát theo cự ly và loại cáp. Tên gọi 1000Base-T đôi khi xuất hiện trong mô tả thương mại nhưng không chính xác với model này. 1000BASE-T dùng cổng RJ45 và cáp đồng, trong khi Juniper xác định EX-SFP-GE10KT14R13 thuộc chuẩn quang 1000BASE-BX trên sợi Singlemode. Cần phân biệt để tránh chọn sai dây.

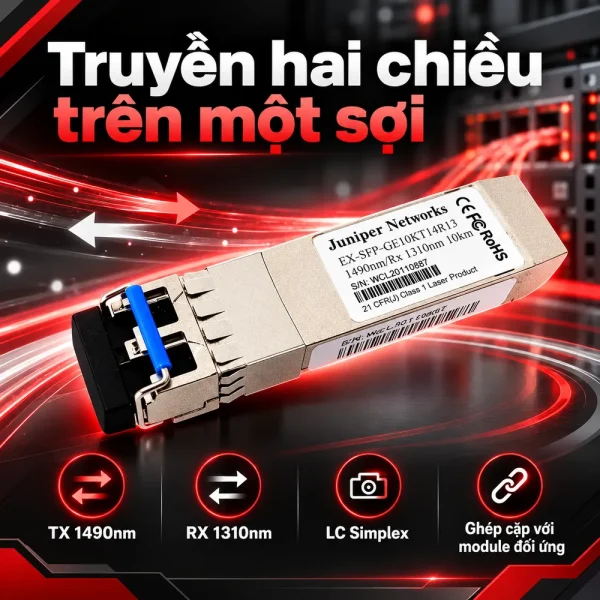

Truyền hai chiều trên một sợi

Chuẩn 1000BASE-BX sử dụng hai bước sóng khác nhau cho chiều phát và chiều nhận. Với EX-SFP-GE10KT14R13, bước sóng TX là 1490nm và RX là 1310nm. Nhờ vậy, hai chiều tín hiệu dùng chung một sợi quang, tiết kiệm lõi dự phòng. Module đầu đối diện cần có cấu hình ngược lại: phát 1310nm và nhận 1490nm. Juniper liệt kê EX-SFP-GE10KT13R14 là model có cặp bước sóng tương ứng. Vẫn phải kiểm tra thiết bị chủ, firmware và cổng hai đầu.

Đầu LC Simplex

EX-SFP-GE10KT14R13 sử dụng một đầu nối LC loại PC/UPC. Khi lựa chọn dây nhảy và dây đuôi quang, phải đồng bộ kiểu đầu kết nối, môi trường Singlemode và tiêu chuẩn tiếp xúc phù hợp. Không sử dụng đầu nối APC nếu tài liệu thiết bị yêu cầu PC/UPC. Đầu nối bẩn hoặc xước có thể tăng suy hao, gây mất liên kết.

Tốc độ, khoảng cách và giới hạn vận hành

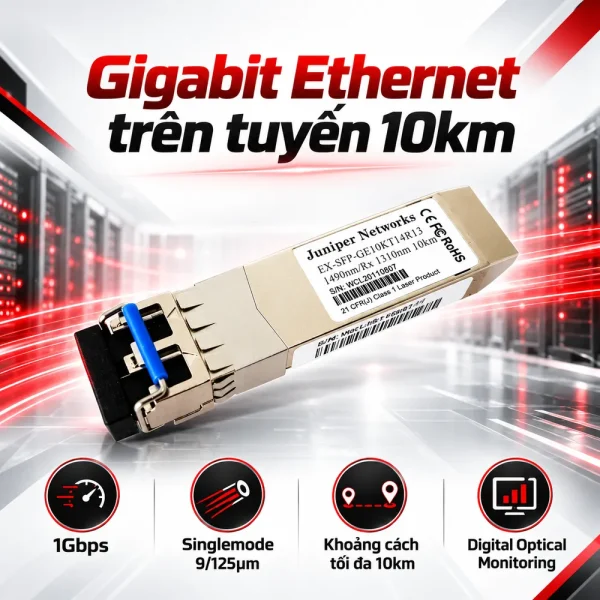

Gigabit Ethernet trên tuyến 10km

Juniper công bố tốc độ cổng 1000Mbps và khoảng cách thiết kế tối đa 10km, sử dụng sợi Singlemode 9/125µm. Giá trị 10km không đồng nghĩa mọi tuyến dài tương ứng đều hoạt động ổn định. Suy hao toàn tuyến phải nằm trong ngân sách công suất liên kết. Theo hướng dẫn Juniper dành cho NFX250, công suất phát của model nằm trong khoảng -9 đến -3dBm, độ nhạy thu tối thiểu -30dBm và công suất đầu vào tối đa -3dBm. Cần dự phòng suy hao và xét điều kiện thiết bị.

Giám sát quang

Công cụ tương thích phần cứng của Juniper xác nhận module hỗ trợ Digital Optical Monitoring. Khi switch cho phép, người quản trị có thể đọc các thông số vận hành để hỗ trợ kiểm tra đường truyền. Dữ liệu giám sát không thay thế phép đo suy hao thực tế bằng thiết bị chuyên dụng.

Ứng dụng trong mạng camera và doanh nghiệp

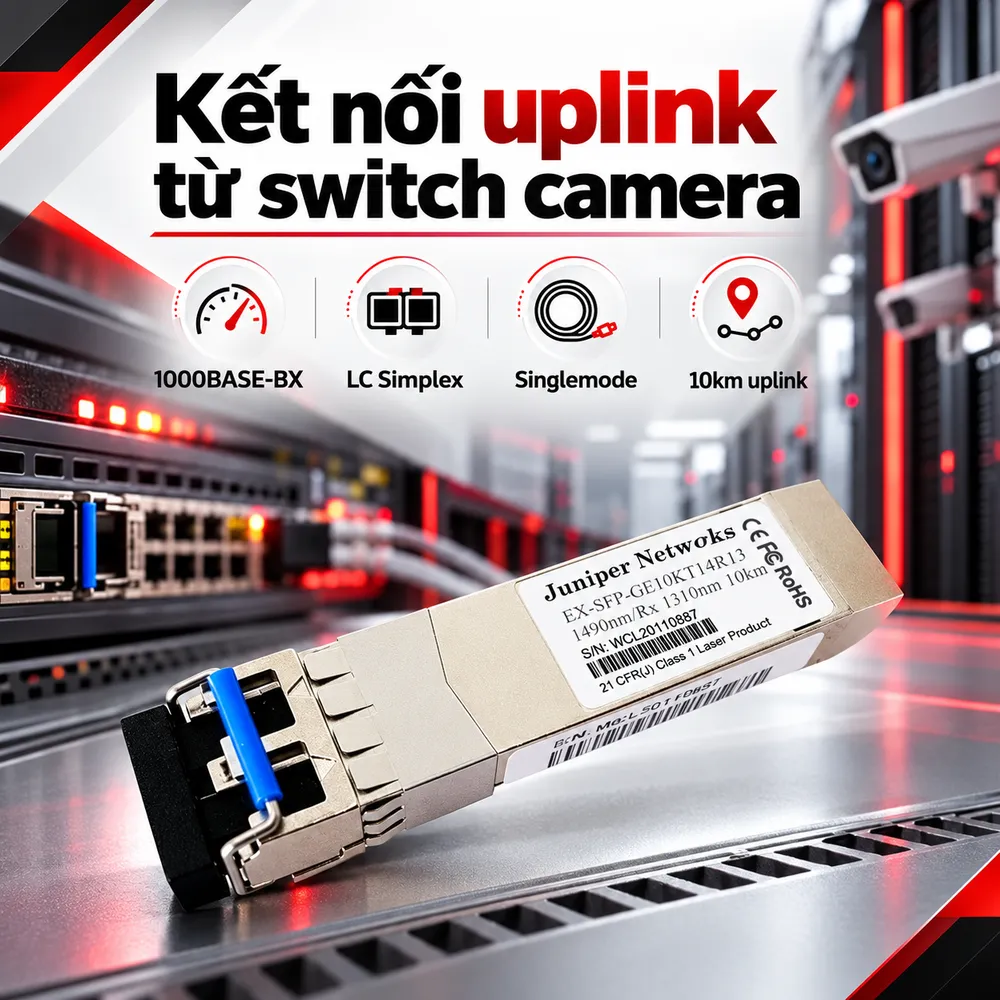

Kết nối uplink từ switch camera

EX-SFP-GE10KT14R13 có thể kết nối switch đặt gần cụm camera IP về switch tập trung thông qua một sợi quang. Đây là lựa chọn đáng xem xét khi khoảng cách vượt giới hạn Ethernet trên cáp đồng hoặc tuyến hiện hữu chỉ còn một lõi Singlemode. Với mạng văn phòng, module cũng có thể phục vụ đường truyền giữa các tầng hoặc tòa nhà trong phạm vi thiết kế. Một số nội dung bán hàng nêu khả năng truyền 433 camera HD hoặc 325 camera Full HD. Juniper không xác nhận các con số này trong thông số module. Số camera thực tế phải tính từ bitrate từng luồng, codec, độ phân giải, tốc độ khung hình, mức chuyển động và băng thông còn dành cho giao thức mạng.

Cách tính băng thông hợp lý

Người thiết kế nên cộng bitrate dự kiến của các camera hoạt động đồng thời, bổ sung dự phòng cho dao động lưu lượng rồi đối chiếu với băng thông uplink khả dụng. Camera 1080p không luôn có bitrate cao hơn theo một tỷ lệ cố định so với 720p; cấu hình nén và chất lượng hình ảnh có thể làm kết quả thay đổi đáng kể. Để tính thực tế, hãy lấy bitrate từ camera hoặc đầu ghi, đo lưu lượng giờ cao điểm và dự phòng cho biến động phát sinh trong hệ thống.

Khả năng tương thích và cách lựa chọn

Module chỉ sử dụng được trên thiết bị có hỗ trợ đúng transceiver và chuẩn quang tương ứng. Juniper công bố danh sách nền tảng và cổng được hỗ trợ trong Hardware Compatibility Tool. Chẳng hạn, tài liệu NFX250 ghi nhận model này với yêu cầu phiên bản Junos phù hợp. Không nên mặc định mọi switch có khe SFP đều nhận thiết bị mà không kiểm tra firmware. Khi cân nhắc nâng cấp mạng, có thể so sánh model này với những dòng Module Quang SFP theo chuẩn kết nối, số sợi, bước sóng, khoảng cách và công suất quang. Nếu cần tốc độ 10Gbps, phải chọn module và cổng hỗ trợ 10G thay vì kỳ vọng nâng tốc độ bằng thay đổi cấu hình.

Lắp đặt, kiểm tra và tư vấn sản phẩm

Trước khi lắp module, cần xác nhận sợi Singlemode, đầu LC PC/UPC, sơ đồ ghép bước sóng và chiều dài tuyến. Vệ sinh đầu kết nối, tránh uốn cáp quá mức và không nhìn trực tiếp vào đầu phát quang. Sau khi đấu nối, kiểm tra trạng thái link, tốc độ cổng, cảnh báo quang và thử tải thực tế. Nếu đường truyền không lên, ưu tiên kiểm tra module đối ứng TX/RX, tương thích switch và suy hao cáp. Người mua có thể cung cấp model switch, phiên bản Junos, chiều dài tuyến và số lượng thiết bị để HulaTech hỗ trợ chọn đúng EX-SFP-GE10KT14R13, kiểm tra cấu hình và báo giá theo nhu cầu triển khai.
