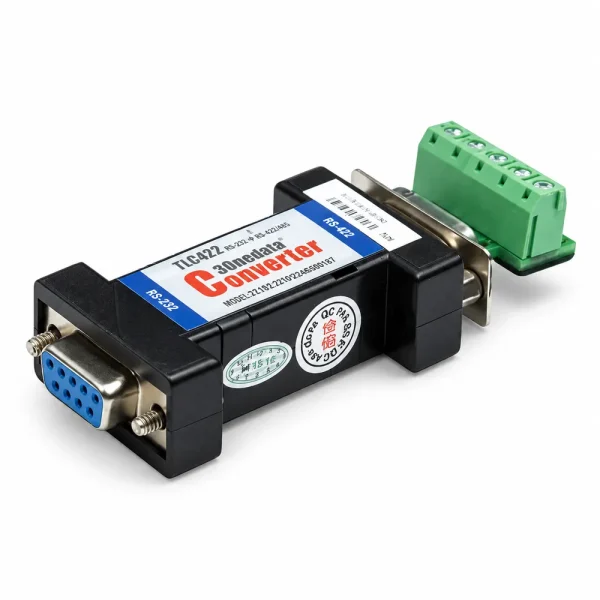

Converter quang RS232 sang RS422 3Onedata Model TLC422

3Onedata TLC422 là bộ chuyển đổi giao tiếp nối tiếp dùng để chuyển đổi dữ liệu hai chiều giữa RS-232 và RS-422. Thiết bị có 1 cổng RS-232, 1 cổng RS-422, tốc độ truyền đến 115200bps và không cần nguồn cấp ngoài vì lấy điện trực tiếp từ các tín hiệu TXD, RTS và DTR của cổng RS-232. Với thiết kế nhỏ gọn, khả năng truyền RS-422 đến 1200m và cơ chế tự động nhận tốc độ, TLC422 phù hợp với hệ thống điều khiển, PLC, máy tính công nghiệp, thiết bị đo, POS và các ứng dụng truyền dữ liệu nối tiếp.

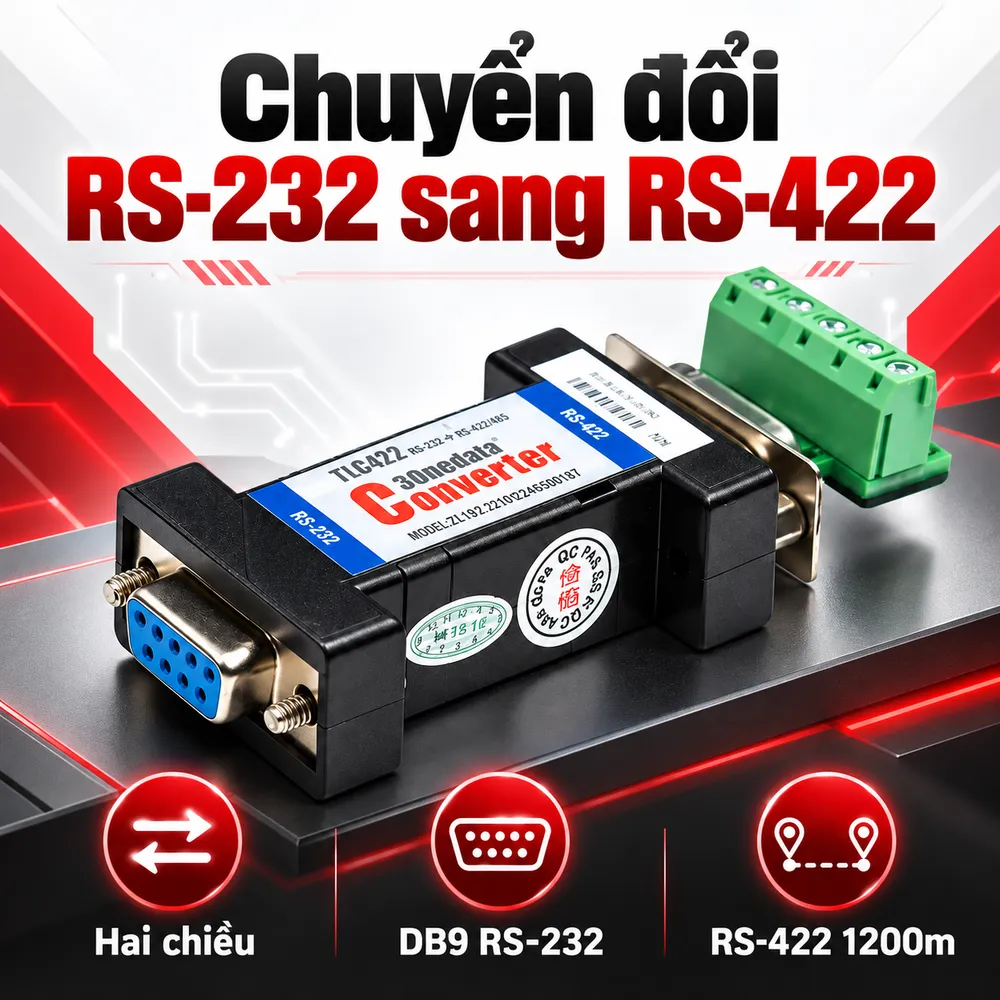

TLC422 chuyển đổi RS-232 sang RS-422 như thế nào?

TLC422 thực hiện chuyển đổi hai chiều giữa chuẩn EIA RS-232C và RS-422. Phía RS-232 sử dụng các tín hiệu TXD, RXD và GND, trong khi phía RS-422 sử dụng T+, T-, R+, R- và GND. Cấu trúc này cho phép thiết bị RS-232 kết nối với hệ thống RS-422 mà không cần thay đổi phần cứng giao tiếp trên thiết bị đầu cuối. Dòng TLC422 có hai biến thể chính. TLC422/9 sử dụng RS-232 DB9 Female và RS-422 DB9 kèm terminal block 5 chân. TLC422/25 sử dụng giao diện DB25. Khi lựa chọn cần xác định đúng đầu nối của thiết bị hiện hữu. TLC422 là bộ chuyển đổi Serial, không phải converter quang. Nếu hệ thống cần truyền tín hiệu qua sợi quang để tăng khoảng cách hoặc cách ly điện, người dùng có thể tham khảo danh mục Converter quang tại HulaTech.

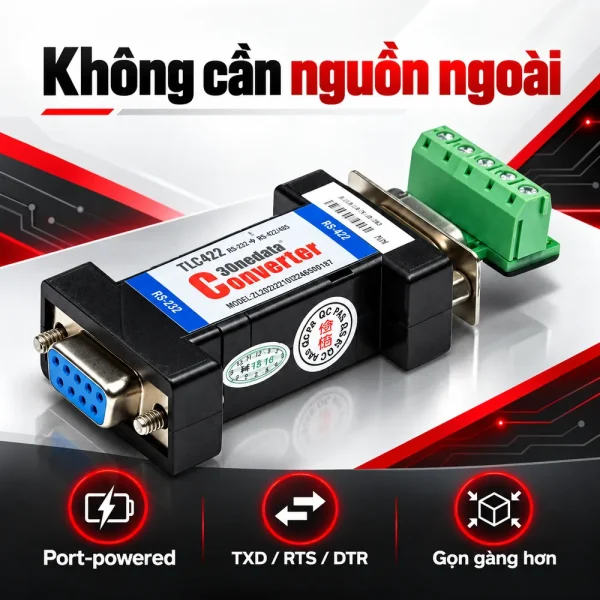

Không cần nguồn ngoài, lấy nguồn trực tiếp từ cổng RS-232

Một đặc điểm quan trọng của TLC422 là công nghệ port-powered. Thiết bị không cần adapter hoặc nguồn DC riêng mà lấy điện từ các tín hiệu TXD, RTS và DTR của cổng RS-232. Thiết kế này giúp giảm số lượng dây nguồn và thuận tiện tại vị trí không có nguồn phụ. Theo 3Onedata, mức tiêu thụ tĩnh của TLC422 không quá 10mA và mức tiêu thụ động trung bình không quá 40mA. Công suất thấp giúp thiết bị hoạt động từ năng lượng lấy qua cổng Serial trong điều kiện tương thích. Trước khi triển khai cần kiểm tra cổng RS-232 của máy tính hoặc thiết bị chủ có cung cấp trạng thái tín hiệu phù hợp trên TXD, RTS và DTR hay không. Do TLC422 không có nguồn ngoài độc lập, khả năng cấp điện từ cổng RS-232 là điều kiện quan trọng để thiết bị vận hành ổn định. Thiết bị hỗ trợ plug-and-play và không cần cài driver riêng cho chức năng chuyển đổi phần cứng. Phần mềm ứng dụng vẫn phải cấu hình đúng cổng COM, Baud Rate, bit dữ liệu, parity và stop bit theo yêu cầu hệ thống.

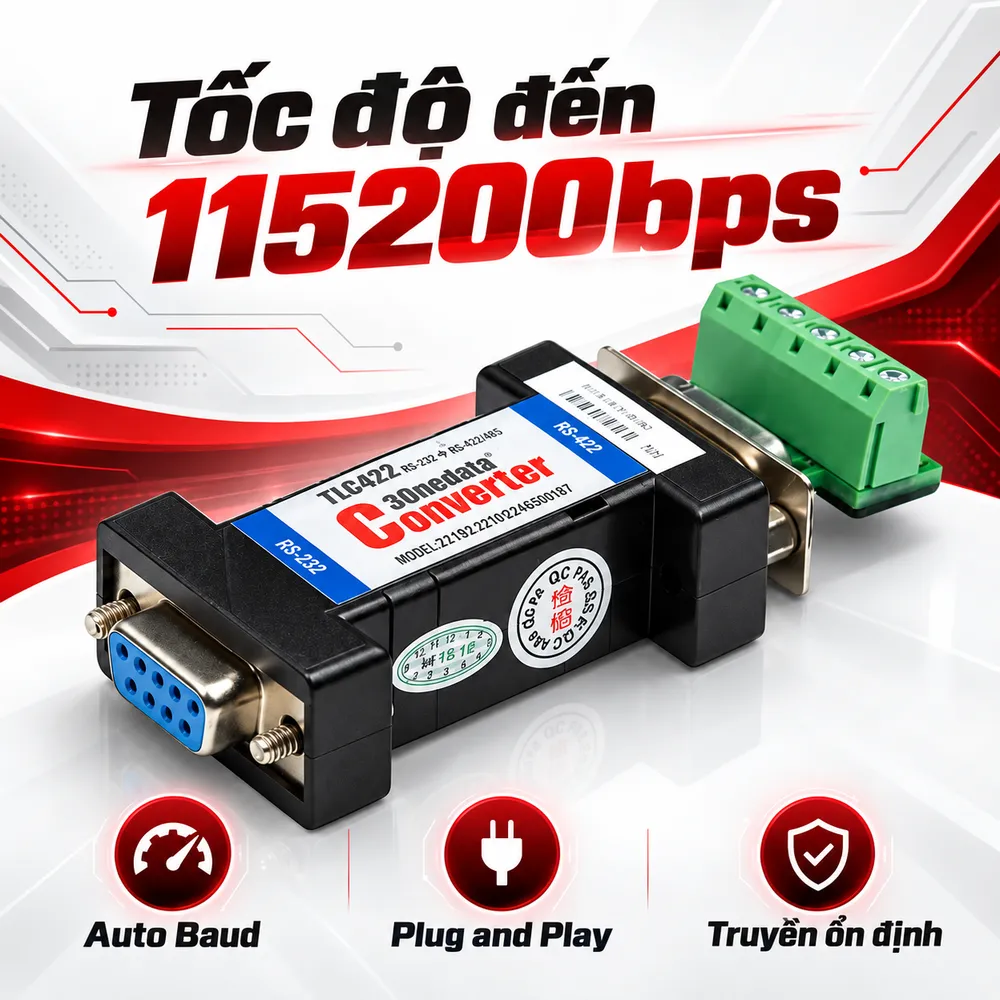

Tốc độ đến 115200bps và khoảng cách RS-422 đến 1200m

TLC422 hỗ trợ tốc độ truyền từ 0 đến 115200bps theo tài liệu hiện hành của 3Onedata. Thiết bị có khả năng tự động nhận tốc độ tín hiệu Serial, giúp giảm thao tác cấu hình thủ công khi kết nối các thiết bị làm việc ở nhiều tốc độ khác nhau. Khoảng cách phía RS-232 được công bố khoảng 15m, trong khi phía RS-422 có thể truyền đến 1200m trong điều kiện phù hợp. Khoảng cách thực tế phụ thuộc tốc độ Baud, loại cáp, trở kháng, chất lượng đầu nối, cách đi dây và mức nhiễu điện từ. RS-422 sử dụng bốn dây tín hiệu với cặp truyền và cặp nhận riêng, hỗ trợ truyền full-duplex. Khi đấu nối cần xác định chính xác T+, T-, R+ và R- ở hai đầu. Nếu đảo cực hoặc đấu nhầm cặp truyền nhận, dữ liệu có thể không được trao đổi dù thiết bị vẫn nhận nguồn.

Bảo vệ ESD 15kV và điều kiện môi trường sử dụng

Theo thông số chính hãng hiện hành, cổng Serial của TLC422 được trang bị bảo vệ tĩnh điện 15kV. Cơ chế này hỗ trợ giảm nguy cơ hư hỏng do phóng tĩnh điện trong quá trình lắp đặt, kết nối hoặc vận hành. TLC422 có nhiệt độ hoạt động từ -20°C đến 60°C, nhiệt độ lưu trữ từ -25°C đến 85°C và độ ẩm tương đối từ 5% đến 95% không ngưng tụ. Thiết bị sử dụng vỏ nhựa và trọng lượng khoảng 40g. Phiên bản DB9 kèm terminal block có kích thước khoảng 90 × 33 × 16,5mm, còn phiên bản DB25 có kích thước khoảng 65 × 55 × 16,5mm. Kích thước nhỏ giúp bố trí thiết bị gần máy tính, PLC hoặc trong hộp kỹ thuật có không gian hạn chế.

Ứng dụng và lưu ý khi lựa chọn 3Onedata TLC422

TLC422 phù hợp với hệ thống điều khiển công nghiệp, PLC, thiết bị đo điện, đồng hồ khí, POS, hệ thống thu phí, kiểm soát an ninh và các ứng dụng cần kết nối thiết bị RS-232 với RS-422. Một tình huống phổ biến là máy tính có cổng RS-232 cần giao tiếp với thiết bị trường đặt cách xa hàng trăm mét. Trước khi lựa chọn, cần xác định đúng biến thể DB9 hay DB25, sơ đồ chân của thiết bị đầu cuối, tốc độ Baud và chiều dài tuyến. Cáp RS-422 nên sử dụng cặp xoắn phù hợp và được đi dây tránh xa nguồn nhiễu mạnh khi có thể. Bộ chuyển đổi RS232 sang RS422 3Onedata TLC422 cung cấp giải pháp chuyển đổi Serial hai chiều, tốc độ đến 115200bps, khoảng cách RS-422 đến 1200m, không cần nguồn ngoài và hỗ trợ bảo vệ ESD 15kV. Sản phẩm phù hợp với hệ thống cần duy trì thiết bị RS-232 nhưng mở rộng kết nối sang RS-422. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để đối chiếu đầu nối, khoảng cách truyền và thiết bị đầu cuối thực tế.
