Module quang SFP TP-Link TX432

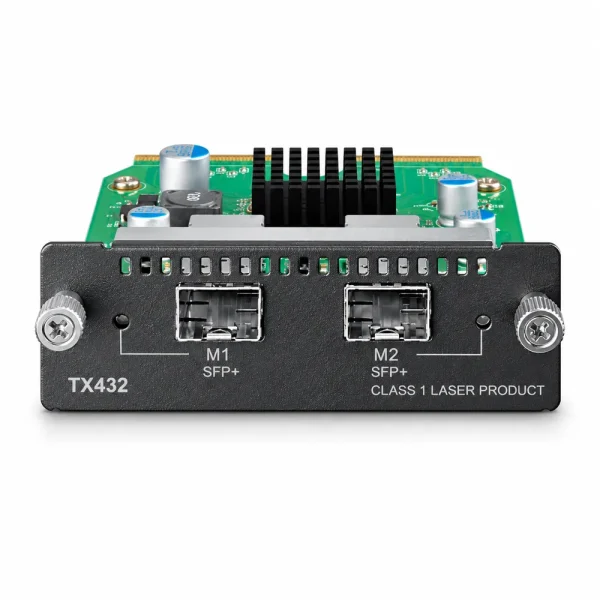

TP-Link TX432 là card mở rộng giao diện mạng cung cấp hai khe SFP+ 10Gbps cho switch TP-Link tương thích. Thiết bị dùng để bổ sung các kết nối tốc độ 10 Gigabit Ethernet, phục vụ đường uplink, kết nối giữa các switch hoặc truyền dữ liệu trong mạng doanh nghiệp. TX432 không phải module thu phát quang độc lập: người dùng cần lắp thêm module SFP+ hoặc cáp kết nối phù hợp để hình thành đường truyền.

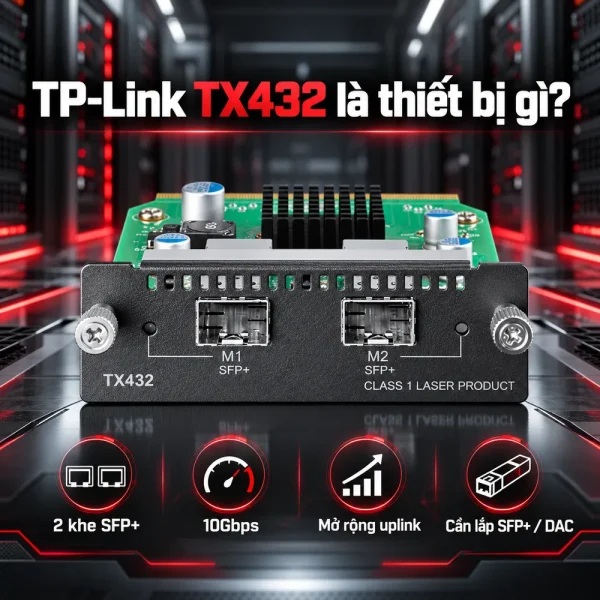

TP-Link TX432 là thiết bị gì và khác module SFP+ thế nào?

Tên gọi “module quang SFP TP-Link TX432” xuất hiện trong mô tả bán hàng, nhưng chưa phản ánh đúng cấu trúc sản phẩm. Theo TP-Link, TX432 là một card giao diện có hai vị trí cắm bộ thu phát SFP+; bản thân card không quy định bước sóng, loại sợi hay khoảng cách truyền dẫn cố định. Module SFP+ mới là thành phần quyết định chuẩn truyền dẫn quang, chẳng hạn kết nối bằng sợi Multimode hoặc Singlemode. Khi sử dụng cáp DAC SFP+ phù hợp, đường truyền có thể được triển khai bằng cáp đồng gắn đầu SFP+ thay vì cặp module quang rời. Mỗi phương án cần được kiểm tra theo tài liệu của switch và phụ kiện.

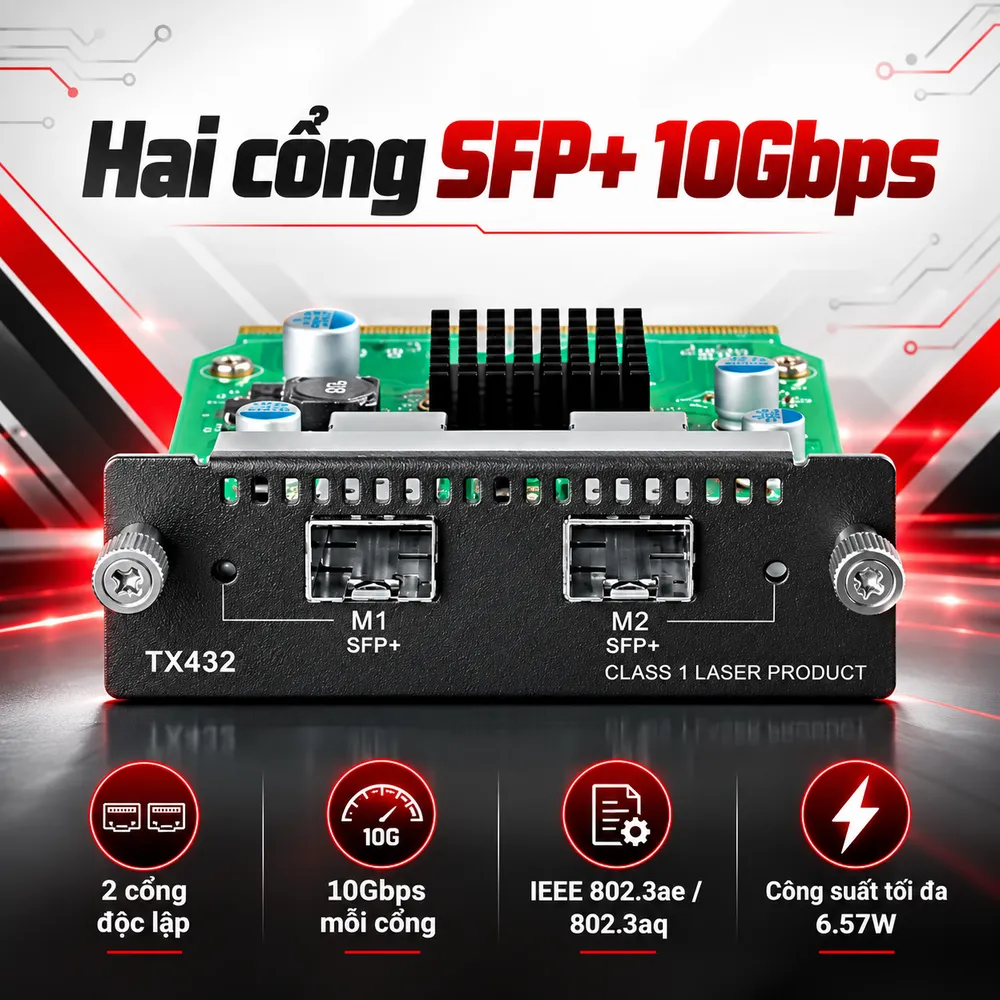

Hai cổng SFP+ 10Gbps và thông số đáng chú ý

TX432 cung cấp hai khe SFP+ với tốc độ danh định 10Gbps cho từng cổng. Hai cổng cho phép bố trí hai kết nối riêng biệt, nhưng không có nghĩa một kết nối đơn lẻ tự động đạt 20Gbps. Khả năng khai thác đồng thời còn phụ thuộc kiến trúc switch, cấu hình hệ thống và thiết bị ở đầu bên kia. TP-Link công bố TX432 đáp ứng các tiêu chuẩn IEEE 802.3ae, IEEE 802.3aq và SFF-8431. Kích thước card là 131 × 92 × 31mm, phù hợp với khoang mở rộng được chỉ định trên thiết bị chủ. Công suất tiêu thụ tối đa được hãng ghi nhận là 6,57W khi sử dụng kết nối quang. Card có hai đèn chỉ báo M1 và M2 tương ứng với hai giao diện, hỗ trợ quan sát trạng thái khi đưa đường truyền vào sử dụng. Nhiệt độ vận hành được công bố từ 0 đến 50°C, nhiệt độ lưu trữ từ -40 đến 70°C. Độ ẩm hoạt động nằm trong khoảng 10–90%, không ngưng tụ; sản phẩm có chứng nhận FCC và CE. Các thông số trên mô tả card TX432. Khoảng cách quang, bước sóng và kiểu đầu nối phụ thuộc module SFP+ được lắp vào từng khe.

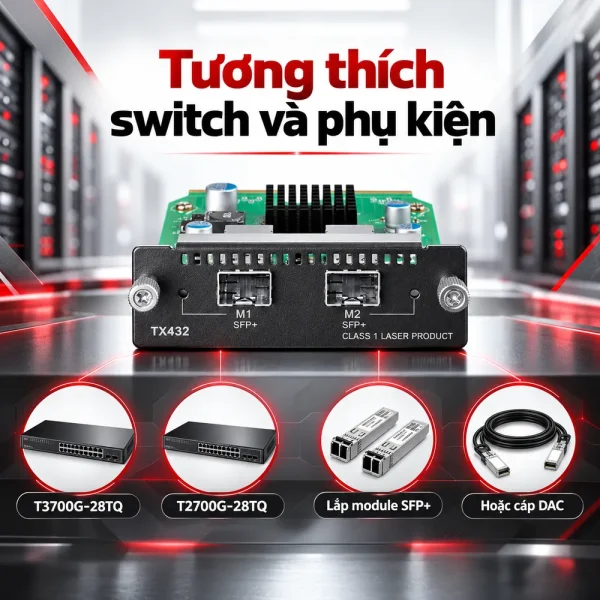

Tương thích với switch TP-Link và phụ kiện nào?

TP-Link giới thiệu TX432 là card mở rộng tùy chọn cho các switch T3700G-28TQ và T2700G-28TQ, thuộc dòng T3700 và T2700. Đây là những mẫu có vị trí lắp card được thiết kế riêng. Khả năng hỗ trợ phải kiểm tra theo đúng model, phiên bản phần cứng và tài liệu hướng dẫn lắp đặt. Nếu switch đã có sẵn hai cổng SFP+ và còn khe dành cho TX432, việc trang bị card có thể bổ sung hai giao diện 10Gbps theo cấu hình được nhà sản xuất hỗ trợ. Trên mỗi cổng mở rộng, việc chọn Module Quang SFP phải chú ý loại SFP+ 10Gbps, môi trường truyền dẫn và khả năng hỗ trợ của switch. Module SFP 1Gbps thông thường không thể được mặc định hoạt động trên cổng SFP+ ở mọi nền tảng. Theo danh mục đóng gói của hãng, bộ sản phẩm có card TX432; không nên mặc định đã kèm hai module thu phát quang hoặc dây DAC. Cần xác nhận phụ kiện thực tế khi nhận báo giá.

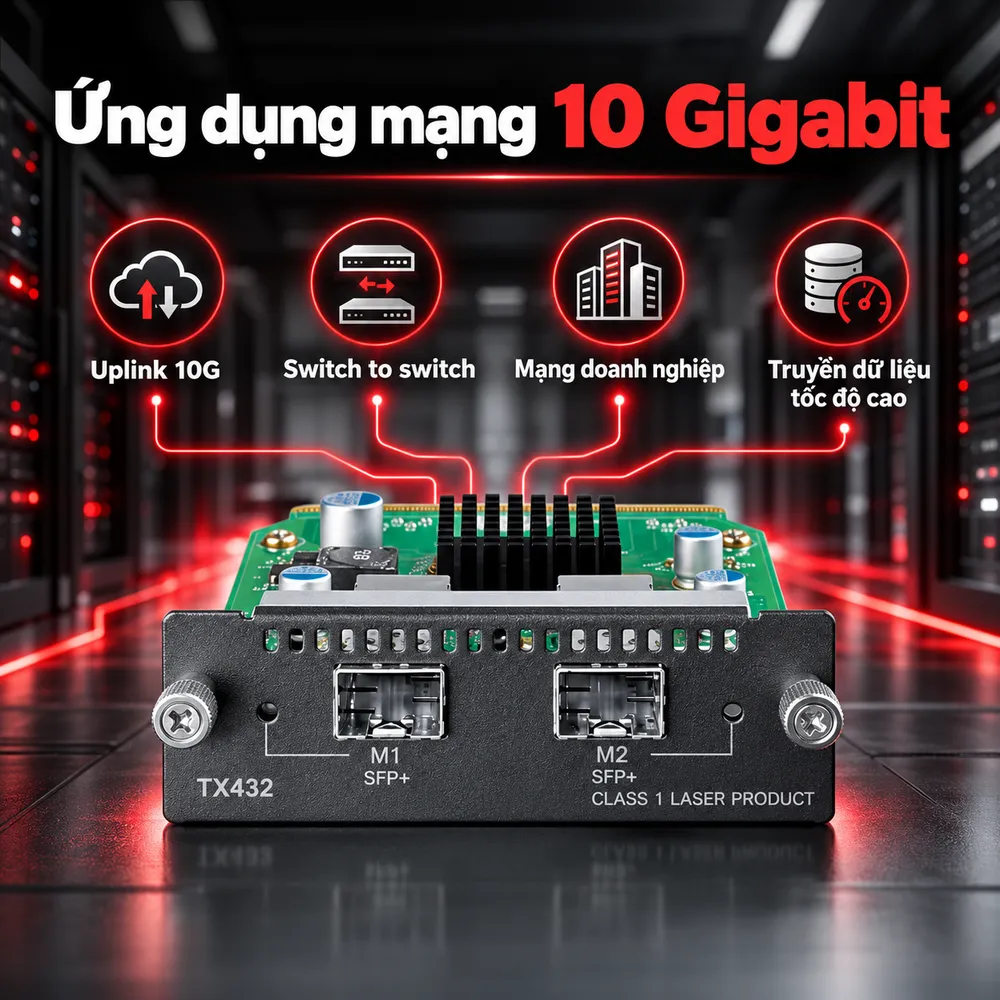

Ứng dụng khi xây dựng kết nối mạng 10 Gigabit

Trong mạng doanh nghiệp, TX432 có thể bổ sung đường uplink tốc độ 10Gbps từ switch truy cập hoặc switch phân phối đến thiết bị tập trung. Việc nâng cấp có ý nghĩa khi liên kết Gigabit hiện tại trở thành điểm nghẽn do nhiều người dùng và ứng dụng cùng chia sẻ. Tại phòng máy, hai cổng SFP+ hỗ trợ xây dựng các đường truyền riêng giữa switch và thiết bị mạng có giao diện 10Gbps tương thích. Nếu hệ thống cần kết nối quang giữa các tòa nhà, khoảng cách lựa chọn phải dựa trên loại module SFP+ và ngân sách công suất quang, không dựa vào tên TX432. Đối với mạng camera IP, TX432 có thể phục vụ uplink tổng hợp lưu lượng từ nhiều switch camera. Tuy nhiên, số lượng camera đáp ứng được cần tính bằng tổng bitrate, lưu lượng ghi hình, nhu cầu xem trực tiếp và mức dự phòng.

Cách chọn, lắp đặt và kiểm tra TX432 trước khi vận hành

Trước tiên, kiểm tra switch có khe mở rộng tương thích TX432 hay không, đồng thời xác nhận phiên bản phần cứng của card. Tiếp theo, xác định từng đường truyền dùng module quang SFP+ hay cáp DAC. Khi lắp card, thực hiện đúng quy trình phần cứng được TP-Link hướng dẫn cho switch; không tự suy luận card hỗ trợ thay nóng. Sau đó, lắp phụ kiện tương thích vào khe SFP+ và đấu nối tuyến cáp phù hợp. Cần bảo đảm thông gió trong tủ rack để nhiệt độ vận hành không vượt giới hạn. Sau khi khởi động, kiểm tra đèn M1/M2, trạng thái cổng, tốc độ liên kết và nhật ký lỗi. Nếu không có tín hiệu, hãy khoanh vùng từ khả năng nhận diện card, sự tương thích của SFP+, đầu nối cho đến cấu hình đầu đối diện. TP-Link TX432 là lựa chọn mở rộng hai cổng SFP+ 10Gbps cho các switch được hãng hỗ trợ. Khách hàng cần xác minh phiên bản, chọn module quang hoặc DAC phù hợp và nhận báo giá có thể liên hệ HulaTech với thông tin model switch và yêu cầu tuyến truyền dẫn.
