Converter quang 3Onedata Model 3012S/40

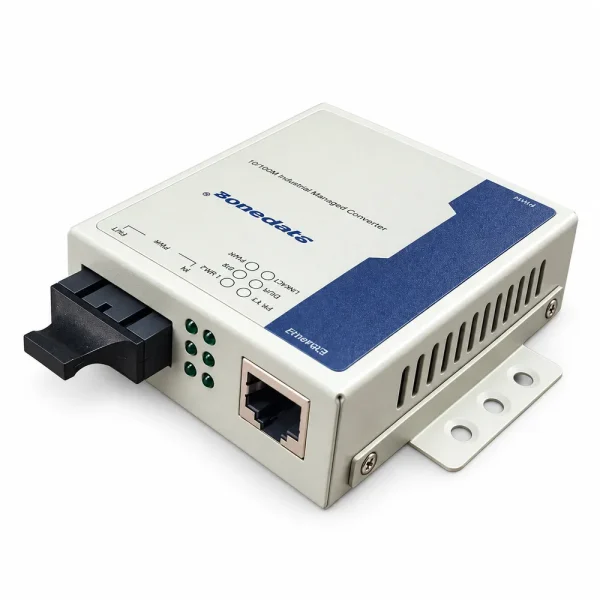

3Onedata Model3012-S/20 là bộ chuyển đổi quang điện Gigabit dùng để chuyển tín hiệu Ethernet trên cáp đồng sang đường truyền cáp quang Single Mode hai sợi. Thiết bị có 1 cổng RJ45 10/100/1000Mbps và 1 cổng quang Gigabit, khoảng cách truyền danh định 20km. Model3012-S/20 sử dụng nguồn 5VDC, hỗ trợ Plug-and-Play và không yêu cầu phần mềm cấu hình riêng.

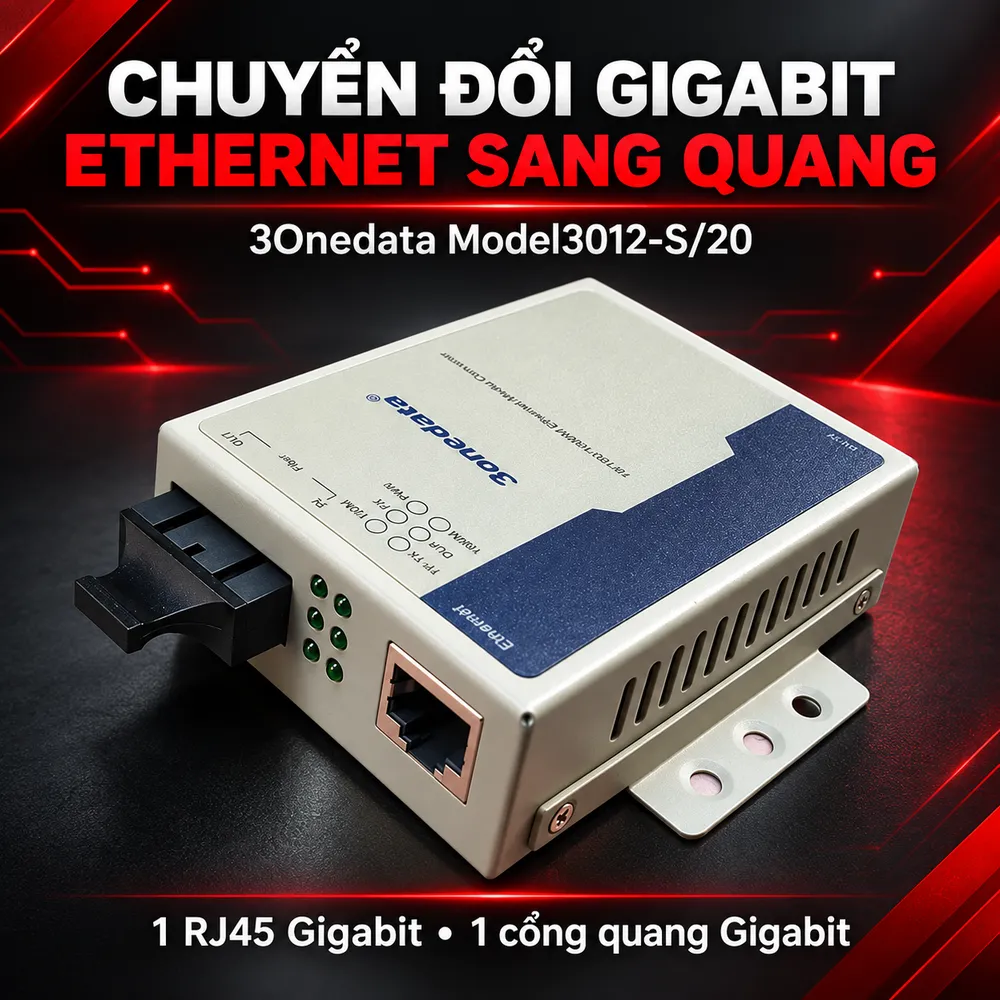

Model3012-S/20 chuyển đổi Gigabit Ethernet sang quang như thế nào?

Model3012-S/20 thuộc dòng MODEL3012 của 3Onedata, được thiết kế để chuyển đổi dữ liệu giữa cổng Ethernet đồng và cổng quang Gigabit. Cổng RJ45 hỗ trợ 10Base-T, 100Base-TX và 1000Base-T, trong khi cổng quang hỗ trợ chuẩn Gigabit 1000Base-X. Khi dữ liệu đi từ switch, router, máy tính, camera IP hoặc thiết bị mạng vào cổng RJ45, converter chuyển tín hiệu điện thành tín hiệu quang để truyền trên sợi Single Mode. Ở đầu còn lại, converter tương thích chuyển tín hiệu quang trở lại Ethernet để thiết bị mạng tiếp tục xử lý dữ liệu. Cổng đồng hỗ trợ Auto-Negotiation, Full/Half Duplex và Auto MDI/MDI-X. Nhờ đó, thiết bị có thể tự thích ứng với tốc độ cổng Ethernet và giảm yêu cầu phân biệt cáp mạng thẳng hay cáp chéo. Người dùng có thể tham khảo danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo tốc độ, loại sợi và khoảng cách truyền.

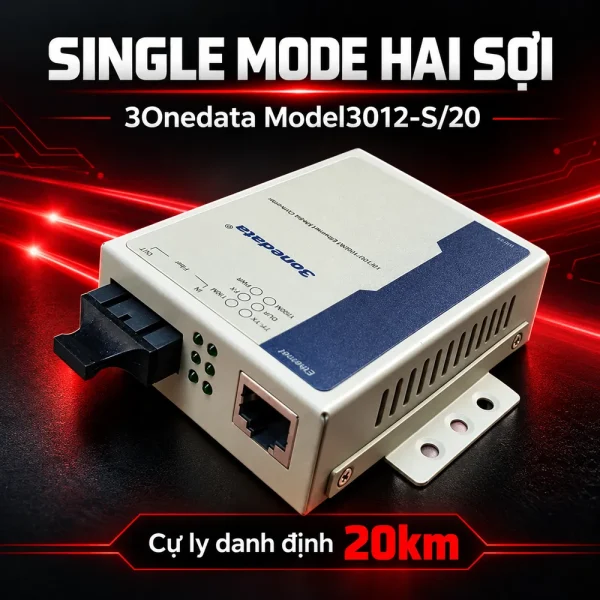

Single Mode hai sợi với khoảng cách danh định 20km

Theo bảng mã đặt hàng của 3Onedata, Model3012-S/20 là phiên bản Single Mode, hai sợi, khoảng cách 20km và nguồn 5VDC. Đây là điểm cần phân biệt với Model3012-SS/20, vốn là phiên bản Single Mode một sợi và có nguyên lý truyền nhận khác. Với bản S/20, một sợi dùng cho chiều truyền và sợi còn lại cho chiều nhận. Khi đấu nối, cần kết nối TX của converter bên này với RX của converter bên kia và ngược lại. Nếu cổng quang không lên Link, nên kiểm tra cặp TX/RX và đầu nối trước. Dòng MODEL3012 hỗ trợ đầu nối SC, ST hoặc FC tùy cấu hình. Vì vậy, trước khi mua cần xác nhận đúng đầu nối và thông số quang ở cả hai đầu tuyến.

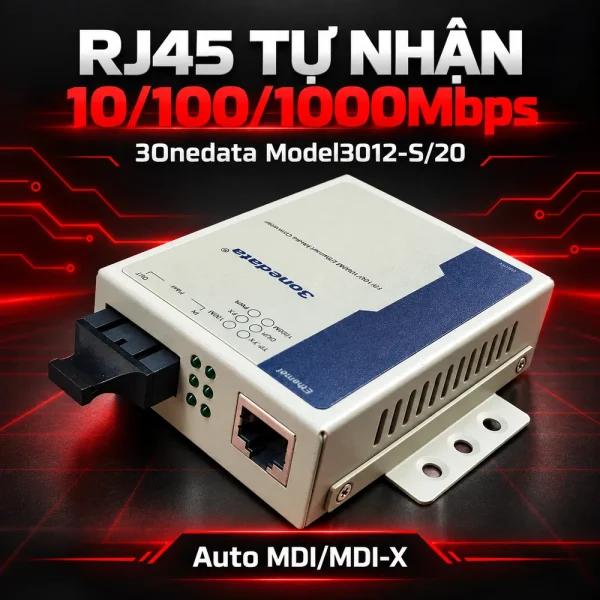

Cổng RJ45 10/100/1000Mbps cho mạng Gigabit

Model3012-S/20 trang bị một cổng RJ45 10/100/1000Base-T(X), phù hợp với switch, router, máy tính, NVR hoặc thiết bị mạng hỗ trợ Ethernet. Khi kết nối với thiết bị Gigabit, converter có thể duy trì liên kết 1000Mbps trên đoạn cáp đồng và chuyển dữ liệu sang cổng quang Gigabit. Khoảng cách truyền Ethernet qua cáp đồng tối đa khoảng 100m khi sử dụng cáp Cat5e hoặc Cat6 đạt yêu cầu. Converter không làm tăng khoảng cách của đoạn RJ45; phần kéo dài tuyến được thực hiện bằng sợi quang. Auto MDI/MDI-X giúp cổng RJ45 tự nhận kiểu đấu nối, còn Auto-Negotiation hỗ trợ tự thỏa thuận tốc độ và duplex với thiết bị đối diện. Khi nghiệm thu, nên kiểm tra tốc độ Link để chắc chắn hai đầu hoạt động ở cấu hình mong muốn.

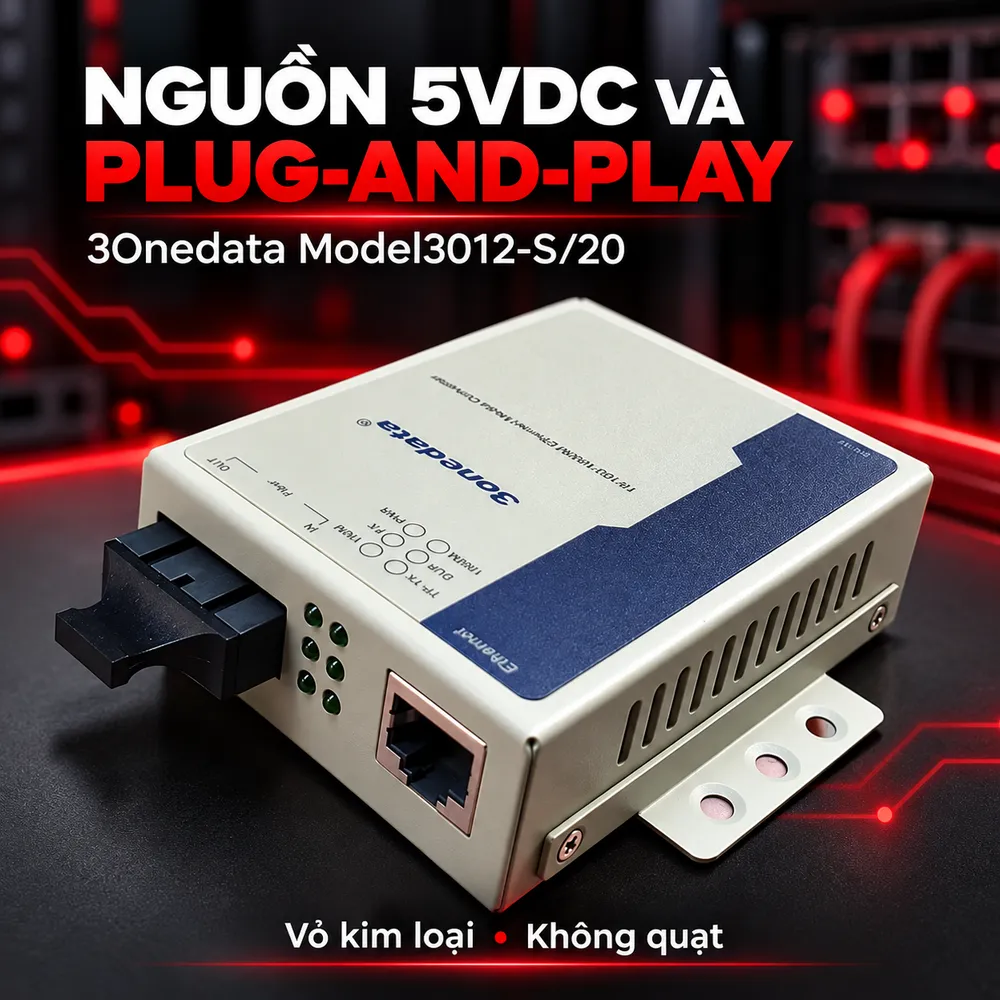

Nguồn 5VDC, vỏ kim loại và thiết kế Plug-and-Play

Model3012-S/20 trong bảng mã đặt hàng sử dụng nguồn ngoài 5VDC. Dòng MODEL3012 có mức tiêu thụ công suất khoảng 4W, phù hợp với các điểm mạng sử dụng adapter riêng trong tủ kỹ thuật hoặc phòng thiết bị. Thiết bị sử dụng vỏ kim loại, thiết kế không quạt và hỗ trợ lắp treo tường hoặc DIN-Rail tùy phiên bản. Kiểu tản nhiệt thụ động giúp giảm bộ phận chuyển động và nhu cầu bảo trì. Plug-and-Play giúp quá trình triển khai đơn giản. Người dùng chỉ cần cấp nguồn, kết nối RJ45 và hai sợi quang đúng TX/RX. Các đèn LED trạng thái hỗ trợ kiểm tra nguồn và tình trạng liên kết khi lắp đặt hoặc xử lý sự cố. Model3012-S/20 là media converter không quản lý, vì vậy không nên mặc định thiết bị có VLAN, STP, QoS hoặc SNMP như switch managed.

Điều kiện hoạt động và tiêu chuẩn của dòng MODEL3012

Tài liệu hiện hành của MODEL3012 công bố nhiệt độ hoạt động từ -10°C đến 60°C, nhiệt độ lưu trữ từ -20°C đến 70°C và độ ẩm tương đối từ 5% đến 95% không ngưng tụ. Dòng sản phẩm sử dụng vỏ kim loại, thiết kế không quạt và đạt CE, FCC, RoHS. Các thông số này phù hợp với tủ mạng, phòng kỹ thuật và nhiều điểm lắp trong nhà. Nếu sử dụng ngoài trời, khu vực ẩm hoặc nhiều bụi, cần đặt converter trong tủ bảo vệ phù hợp và chú ý chất lượng nguồn cấp.

Ứng dụng và lưu ý khi chọn 3Onedata Model3012-S/20

Model3012-S/20 phù hợp với mạng LAN giữa các tòa nhà, hệ thống camera IP, kết nối nhà xưởng, kho hàng, trường học, khuôn viên doanh nghiệp và các tuyến Ethernet cần truyền xa đến khoảng 20km. Sợi quang Single Mode giúp giảm ảnh hưởng của nhiễu điện từ và tạo cách ly điện giữa hai khu vực. Trước khi triển khai, cần xác nhận đúng mã S/20, đầu nối SC/ST/FC, số lượng hai sợi quang, bước sóng và thông số của converter đối diện. Không nên dùng lẫn với phiên bản SS/20 một sợi nếu hai đầu không cùng chuẩn. Khoảng cách 20km là giá trị danh định. Tuyến thực tế còn chịu ảnh hưởng của suy hao sợi, mối hàn, ODF, adapter và dây nhảy quang. Với tuyến dài, nên đo suy hao và kiểm tra ngân sách quang trước khi nghiệm thu. 3Onedata Model3012-S/20 là converter Gigabit 1 cổng RJ45 10/100/1000Mbps sang quang Single Mode hai sợi, khoảng cách 20km và nguồn 5VDC. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để lựa chọn đúng đầu nối, loại cáp và phương án triển khai theo hạ tầng mạng thực tế.
