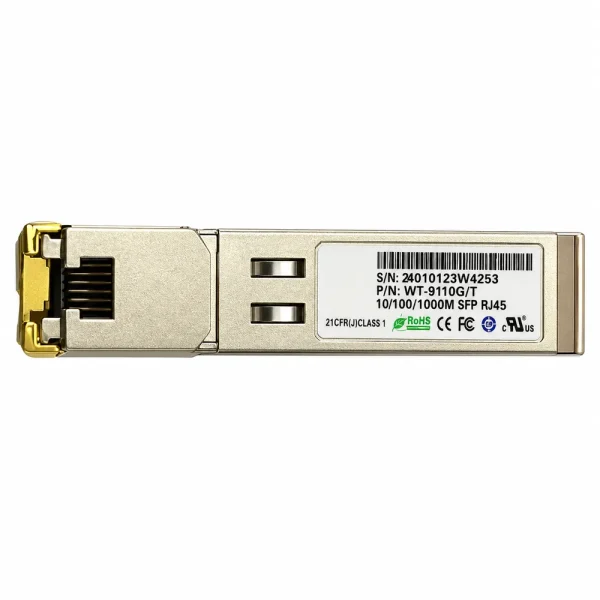

Module cổng đồng RJ45 Wintop WT-9110G/T

Module cổng đồng RJ45 Wintop WT-9110G/T là bộ thu phát Ethernet dạng SFP, sử dụng chuẩn 10/100/1000BASE-T để kết nối thiết bị mạng qua cáp đồng với khoảng cách tối đa 100m. Sản phẩm có giao diện RJ45, nguồn cấp 3,3V, vỏ kim loại và hỗ trợ cắm nóng. Thiết bị phù hợp mở rộng giao tiếp Ethernet trên những switch, router hoặc converter có khe SFP tương thích.

Khi nào khe SFP cần một cổng mạng RJ45?

Trên nhiều switch, cổng Ethernet đồng có thể đã sử dụng hết trong khi khe SFP vẫn còn trống. WT-9110G/T giải quyết tình huống này bằng cách bổ sung giao diện RJ45 thông qua vị trí cắm SFP, giúp kết nối với thiết bị mạng dùng cáp xoắn đôi. Mặc dù được xếp trong nhóm module quang, WT-9110G/T không phát hay thu tín hiệu ánh sáng. Đây là module SFP đồng, thường gọi Copper SFP, nên không có thông số bước sóng hoặc loại sợi Singlemode, Multimode. Điều này cũng có nghĩa sản phẩm không tự biến cổng quang thành bộ chuyển đổi quang điện độc lập. Chức năng xử lý dữ liệu vẫn do switch hoặc thiết bị chủ đảm nhiệm; module chỉ cung cấp giao diện Ethernet đồng phù hợp. Trong thiết kế uplink, việc chọn Module Quang SFP phải dựa trên chuẩn giao diện, tốc độ và đặc điểm hạ tầng. Nếu hai đầu liên kết đều sử dụng RJ45 ở khoảng cách dưới 100m, giải pháp SFP đồng có thể được xem xét.

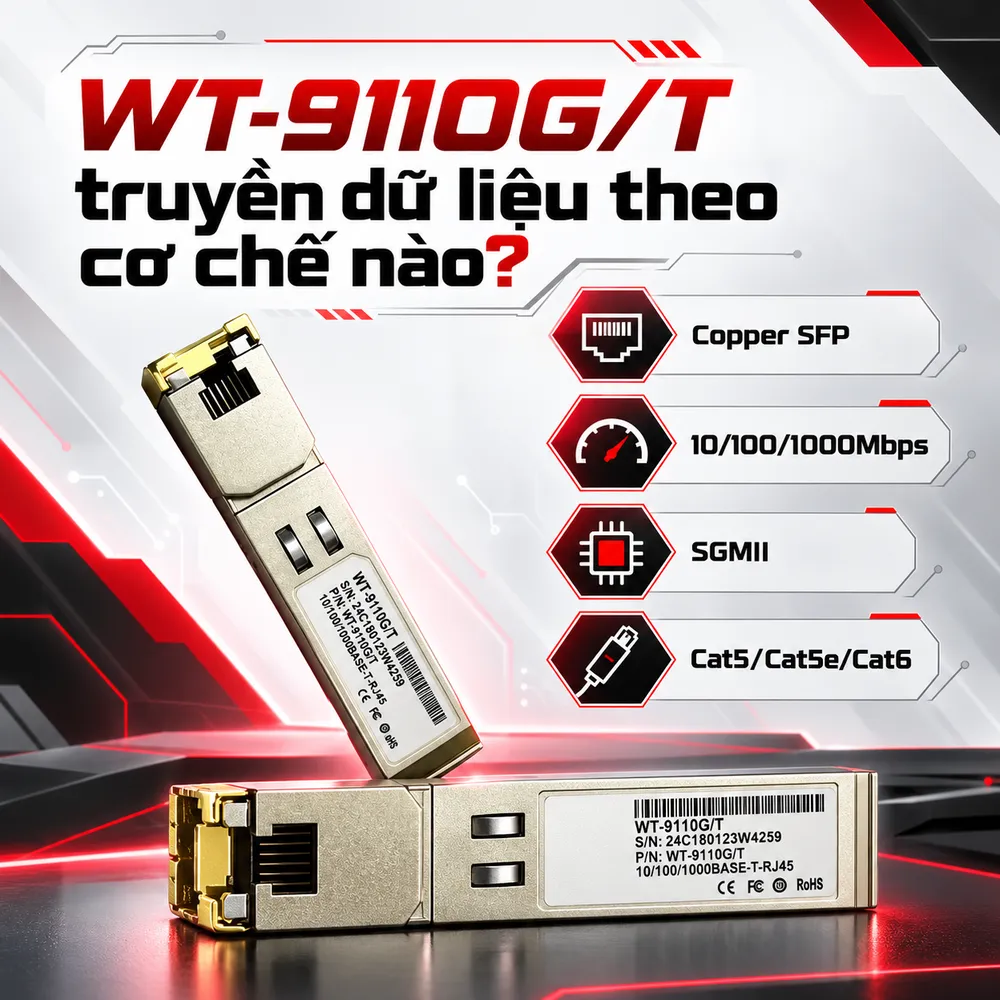

WT-9110G/T truyền dữ liệu theo cơ chế nào?

Datasheet Wintop mô tả WT-9110G/T thuộc dòng 10/100/1000BASE-T Copper SFP và sử dụng giao thức nhận dạng module theo SFP MSA. Chuẩn Ethernet Gigabit trên cáp đồng sử dụng bốn cặp dây để truyền dữ liệu hai chiều. Module cung cấp tốc độ Ethernet tối đa 1000Mbps. Thông tin 1,25Gbps trong tài liệu liên quan đến liên kết tín hiệu điện phía SFP, không nên hiểu là thông lượng Ethernet ứng dụng đạt 1,25Gbps. Cần đặc biệt chú ý khả năng hoạt động ở 10Mbps và 100Mbps. Theo datasheet, việc hỗ trợ đủ các mức 10/100/1000BASE-T yêu cầu giao diện SGMII thích hợp ở thiết bị chủ. Vì vậy, không thể khẳng định module tự động chạy cả ba mức tốc độ trên mọi switch có khe SFP. Khoảng cách cáp được công bố tối đa 100m với Cat5 UTP. Có thể sử dụng hạ tầng Cat5e hoặc Cat6 phù hợp, nhưng chất lượng thi công, chiều dài tuyến và các điểm đấu nối vẫn ảnh hưởng đến khả năng duy trì liên kết Gigabit.

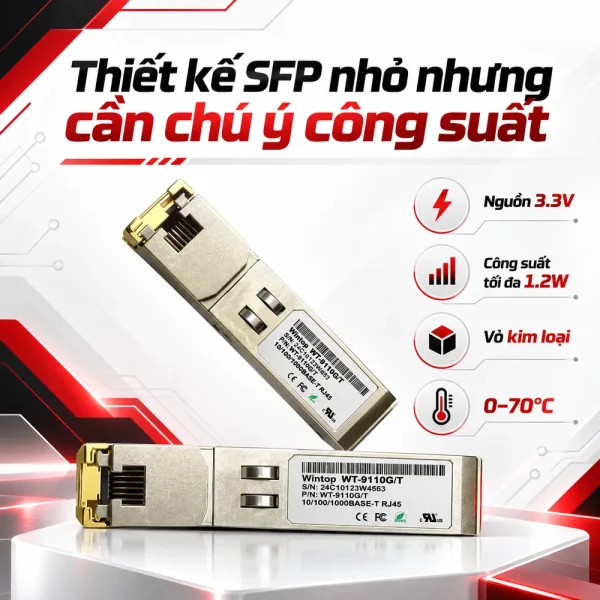

Thiết kế SFP nhỏ nhưng cần chú ý công suất

WT-9110G/T được trang bị đầu RJ45 tích hợp trong thân SFP nhỏ gọn. Vỏ kim loại có tác dụng che chắn điện từ, góp phần hạn chế ảnh hưởng EMI trong môi trường đặt nhiều thiết bị mạng. Nguồn cấp danh định là 3,3V từ khe SFP của thiết bị chủ. Datasheet ghi công suất tiêu thụ điển hình khoảng 1,05W và mức tối đa 1,2W. Những giá trị này cần được tính đến khi chọn switch có giới hạn công suất hoặc nhiệt cho từng cổng SFP. Module có khả năng cắm nóng theo thiết kế, tuy nhiên thao tác tháo lắp vẫn phải tuân thủ hướng dẫn của nhà sản xuất switch. Nhiệt độ hoạt động công bố từ 0 đến 70°C, còn nhiệt độ lưu trữ từ -40 đến 85°C. Thiết bị hỗ trợ cơ chế phát hiện đảo cặp truyền nhận tự động, giúp đơn giản hóa kết nối bằng dây mạng thông thường. Dẫu vậy, cáp đấu sai chân, tiếp xúc kém hoặc thiếu cặp dây vẫn có thể khiến đường truyền không đạt 1Gbps.

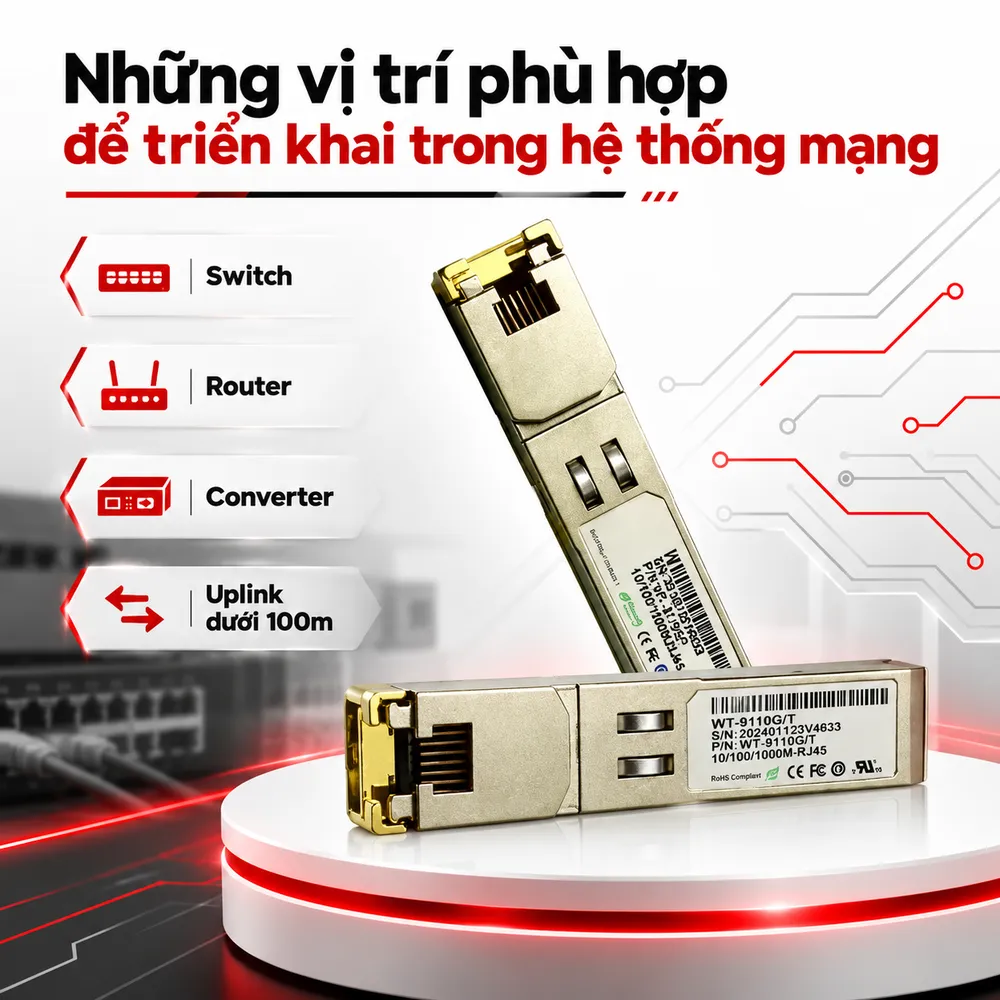

Những vị trí phù hợp để triển khai trong hệ thống mạng

Tại văn phòng, WT-9110G/T có thể bổ sung một kết nối RJ45 từ switch quản lý tới router hoặc thiết bị Ethernet khác khi các cổng đồng thông thường đã kín. Phương án này chỉ áp dụng khi switch nhận diện và hỗ trợ đúng mã module. Trong tủ mạng, module có thể làm đường uplink giữa các switch nằm trong phạm vi 100m. Cần dự phòng băng thông. Với hệ thống camera IP, WT-9110G/T có thể truyền dữ liệu từ switch tập trung tới hạ tầng Ethernet. Số camera phù hợp phải tính theo bitrate, chuẩn nén và mức dự phòng lưu lượng, không dựa trên một con số quảng cáo cố định. Cần phân biệt chức năng truyền Ethernet với cấp nguồn PoE. WT-9110G/T không được datasheet xác nhận hỗ trợ PoE, vì vậy không được mặc định module cấp điện cho camera hoặc điểm truy cập Wi-Fi.

Kiểm tra gì trước khi chọn mua và nghiệm thu?

Trước hết, xác định chính xác model switch, phiên bản phần mềm và khả năng hỗ trợ Copper SFP. Tiếp theo, kiểm tra giao diện SGMII nếu cần kết nối ở tốc độ 10Mbps hoặc 100Mbps. Khe SFP vừa về hình dạng chưa đủ bảo đảm khả năng tương thích. Khi lắp đặt, cần sử dụng cáp Cat5e hoặc Cat6 có đủ bốn cặp dây, bấm đầu RJ45 đúng chuẩn và giữ chiều dài tuyến trong giới hạn. Sau khi kết nối, kiểm tra tốc độ Link, trạng thái cổng và bộ đếm lỗi trên thiết bị. Nếu liên kết chỉ đạt 100Mbps, hãy thử dây nhảy ngắn đã xác nhận chạy Gigabit, sau đó kiểm tra đầu bấm và hỗ trợ tốc độ của thiết bị chủ. Không nên kết luận module hỏng trước khi loại trừ lỗi cáp hoặc cấu hình. Wintop WT-9110G/T phù hợp khi cần bổ sung giao diện Gigabit RJ45 trên khe SFP tương thích. Khách hàng có thể liên hệ HulaTech để xác nhận model switch, yêu cầu tốc độ và báo giá theo cấu hình triển khai.
