Máy hàn quang INNO Fusion Splicer VIEW6L

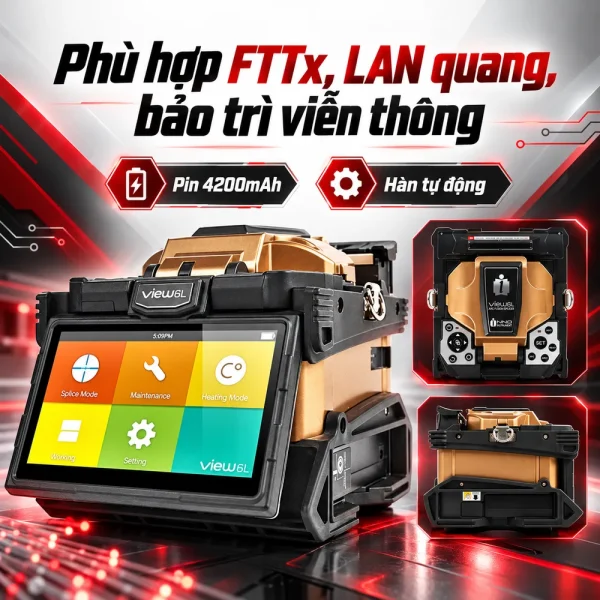

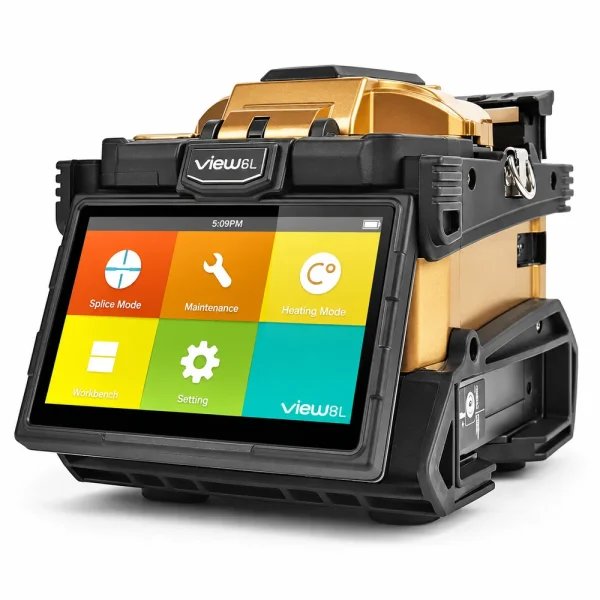

Máy hàn quang INNO Fusion Splicer VIEW6L là thiết bị hàn nối sợi quang tự động của INNO Instrument, Hàn Quốc, sử dụng công nghệ căn chỉnh lõi DACAS (Digital Analysis Core Alignment System). Máy có thời gian hàn 7 giây ở chế độ nhanh, gia nhiệt khoảng 13 giây, màn hình cảm ứng LCD màu 5 inch và camera phóng đại 520X. Sản phẩm phù hợp thi công mạng FTTx, hệ thống LAN quang, tuyến truyền dẫn viễn thông và bảo trì hạ tầng cáp quang. INNO VIEW6L hỗ trợ hàn sợi đơn, tích hợp hệ thống quan sát hình ảnh lõi và khả năng lưu trữ 10.000 kết quả hàn. Thiết bị được thiết kế để hỗ trợ kỹ thuật viên kiểm soát quy trình nối sợi tại hiện trường.

Công nghệ DACAS trên INNO VIEW6L kiểm soát suy hao như thế nào?

Căn chỉnh lõi bằng hệ thống phân tích hình ảnh kỹ thuật số

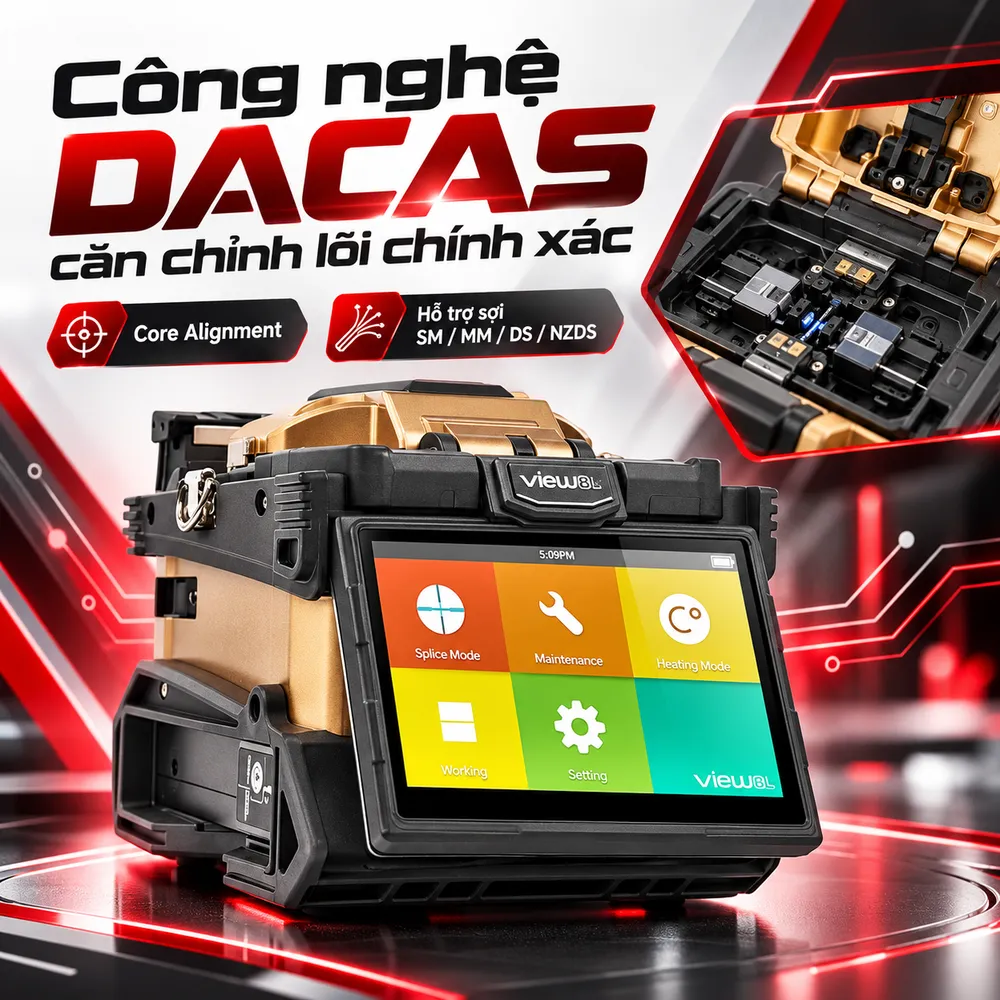

INNO VIEW6L ứng dụng công nghệ DACAS (Digital Analysis Core Alignment System), cho phép phân tích hình ảnh sợi quang để hỗ trợ căn chỉnh hai lõi trước khi phóng hồ quang. Hệ thống quan sát hai trục X và Y giúp xác định vị trí sợi, từ đó điều chỉnh độ lệch trước khi thực hiện mối nối. Cơ chế này hỗ trợ hạn chế sai lệch lõi và kiểm soát suy hao trong quá trình truyền tín hiệu quang. Máy sử dụng kẹp sợi bằng gốm Ceramic, giúp cố định sợi trong quá trình căn chỉnh. Kẹp có thể tháo lắp để vệ sinh hoặc thay thế khi cần thiết. Ngoài ra, VIEW6L tích hợp chức năng tự động hiệu chuẩn hồ quang dựa trên áp suất không khí và nhiệt độ, hỗ trợ điều chỉnh quá trình phóng điện theo môi trường sử dụng.

Suy hao điển hình với các loại sợi SM, MM, DS và NZDS

Theo catalog của INNO Instrument, VIEW6L hỗ trợ các loại sợi quang gồm:

• Single Mode: ITU-T G.652 và G.657.
• Multimode: ITU-T G.651.
• Dispersion Shifted: ITU-T G.653.
• Non-Zero Dispersion Shifted: ITU-T G.655.

Suy hao mối hàn điển hình đạt 0,02 dB với SM, 0,01 dB với MM và 0,04 dB với DS hoặc NZDS. Các giá trị này là thông số thử nghiệm của nhà sản xuất, không phải mức suy hao bảo đảm cho mọi mối nối. Khi nghiệm thu, kỹ thuật viên cần sử dụng máy đo suy hao hoặc OTDR để đánh giá chất lượng đường truyền theo yêu cầu công trình.

INNO VIEW6L có đáp ứng yêu cầu hàn nhanh tại công trường?

Thời gian hàn 7 giây với 128 chương trình lựa chọn

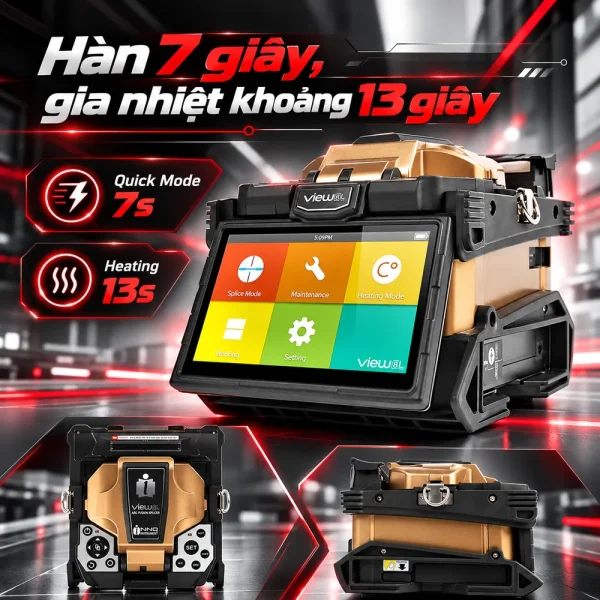

INNO VIEW6L có thời gian hàn khoảng 7 giây ở chế độ Quick Mode và 9 giây ở chế độ Auto Mode. Thiết bị hỗ trợ tối đa 128 chương trình hàn, cho phép lựa chọn thông số phù hợp với từng loại sợi. Chiều dài cắt sợi theo công bố của hãng là 8–16 mm, đường kính lớp vỏ thủy tinh hỗ trợ từ 80–150 µm. Máy sử dụng với các dạng sợi hoặc cáp có kích thước phù hợp bộ kẹp. Trong quá trình thao tác, hệ thống hỗ trợ ước lượng suy hao sau hàn và kiểm tra lực kéo khoảng 1,96–2,25 N. Những chức năng này giúp kỹ thuật viên đánh giá sơ bộ chất lượng mối nối trước khi đưa vào hệ thống.

Gia nhiệt 13 giây và bảo vệ mối nối

Sau khi hàn, mối nối được đặt trong ống co nhiệt và đưa vào bộ gia nhiệt tích hợp. Theo tài liệu hãng, thời gian gia nhiệt điển hình khoảng 13 giây khi sử dụng ống bảo vệ FP-03. Máy hỗ trợ ống co nhiệt dài từ 20 đến 60 mm với tối đa 32 chương trình gia nhiệt. Bộ gia nhiệt được thiết kế để hỗ trợ cả ống bảo vệ mối hàn thông thường và phụ kiện SOC phù hợp cấu hình. Thời gian thực tế có thể thay đổi theo loại ống, nhiệt độ và chương trình đã lựa chọn. Để đạt kết quả ổn định, cần tuốt, vệ sinh và cắt sợi đúng quy trình trước khi hàn.

Màn hình 5 inch, camera 520X và pin của VIEW6L có gì đáng chú ý?

Màn hình cảm ứng và chức năng phóng đại hình ảnh

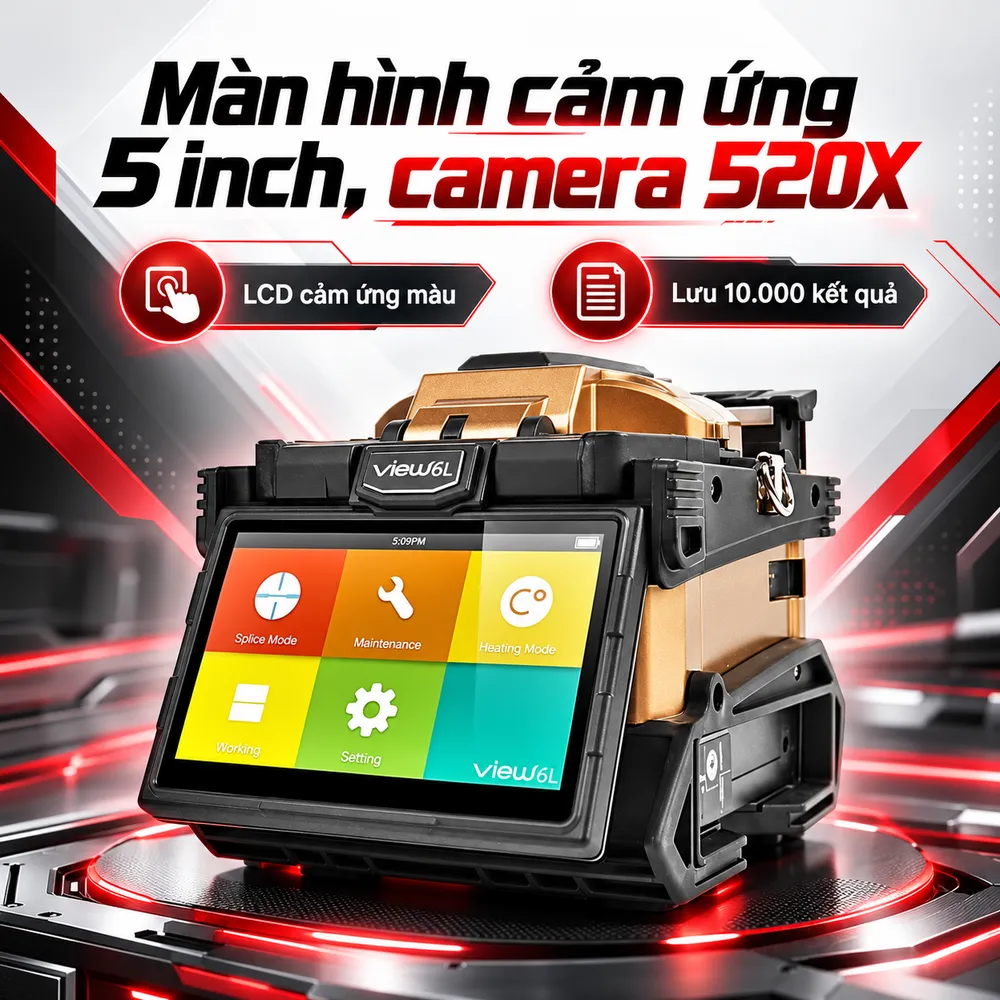

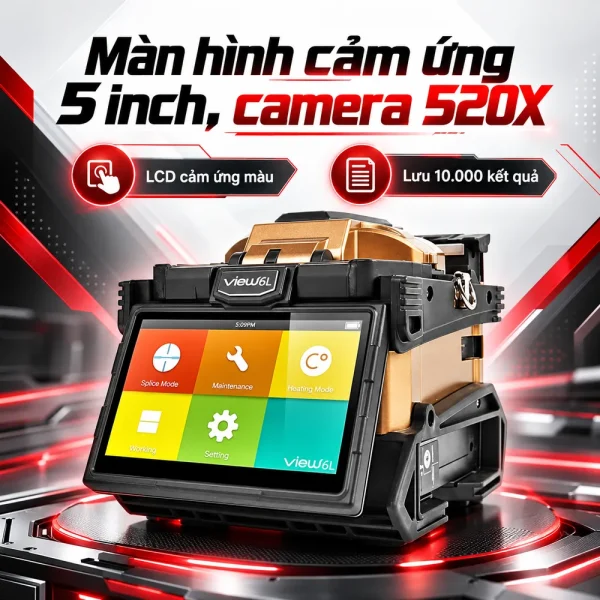

INNO VIEW6L trang bị màn hình LCD cảm ứng màu 5 inch, hỗ trợ theo dõi hình ảnh sợi trong quá trình căn chỉnh. Độ phóng đại camera đạt 520 lần, với các chế độ quan sát X, Y, XY và X/Y. Người dùng có thể nhấn đúp vào màn hình để phóng to hoặc thu nhỏ hình ảnh. Giao diện đồ họa GUI giúp lựa chọn chương trình, theo dõi trạng thái thiết bị và kiểm tra kết quả hàn. Màn hình hỗ trợ quan sát theo hai hướng với khả năng điều chỉnh góc, thuận tiện tại các vị trí thi công khác nhau. Ngoài ra, máy tích hợp ba đèn LED màu trắng và hỗ trợ thao tác bằng nút bấm vật lý.

Pin 4200mAh và khả năng lưu 10.000 kết quả

VIEW6L sử dụng pin Lithium dung lượng 4200mAh, hỗ trợ khoảng 170 chu kỳ hàn kết hợp gia nhiệt mỗi lần sạc đầy trong điều kiện tham chiếu. Nguồn điện ngoài sử dụng adapter AC 100–240V và đầu vào DC 9–14V. Thiết bị có khả năng lưu 10.000 kết quả hàn, giúp kỹ thuật viên theo dõi dữ liệu khi cần kiểm tra hoặc bảo trì. Cổng USB 2.0 Mini USB hỗ trợ kết nối máy tính để trao đổi dữ liệu. Tuổi thọ điện cực theo catalog là khoảng 5.500 lần phóng hồ quang, có thể được kéo dài khi bảo dưỡng bằng dụng cụ phù hợp theo hướng dẫn của hãng.

Thiết kế và điều kiện làm việc

VIEW6L có kích thước 152 × 147 × 175 mm khi lắp bộ bảo vệ cao su, trọng lượng khoảng 2,43 kg gồm pin. Thiết bị vận hành trong dải nhiệt độ từ -10°C đến 50°C, độ ẩm 0–95% không ngưng tụ, độ cao tối đa 5.000 m và gió đến 15 m/s. Máy được giới thiệu với thiết kế hỗ trợ chống bụi, chống nước và chống va đập. Tuy nhiên, cần xác nhận cấp bảo vệ và điều kiện thử nghiệm trước khi sử dụng trong môi trường khắc nghiệt. Máy hàn quang INNO Fusion Splicer VIEW6L phù hợp với các đơn vị thi công cần thiết bị căn chỉnh lõi DACAS, màn hình cảm ứng và khả năng lưu trữ kết quả hàn. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech để tìm hiểu các model, kiểm tra cấu hình, phụ kiện và nhận tư vấn báo giá theo yêu cầu công trình.
