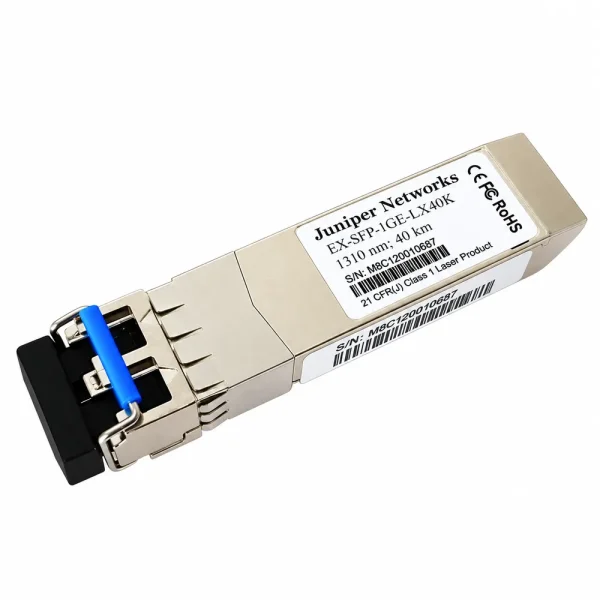

Module quang Juniper 1000Base-T EX-SFP-1GE-LX40K

Module quang Juniper EX-SFP-1GE-LX40K là thiết bị thu phát quang chuẩn SFP 1000BASE-LX, hỗ trợ kết nối Gigabit Ethernet trên cáp quang Singlemode với bước sóng 1310nm và khoảng cách truyền dẫn tối đa 40km. Sản phẩm sử dụng đầu nối LC Duplex, phù hợp triển khai đường uplink giữa các switch, kết nối mạng doanh nghiệp và hệ thống viễn thông cần truyền dữ liệu qua khoảng cách xa.

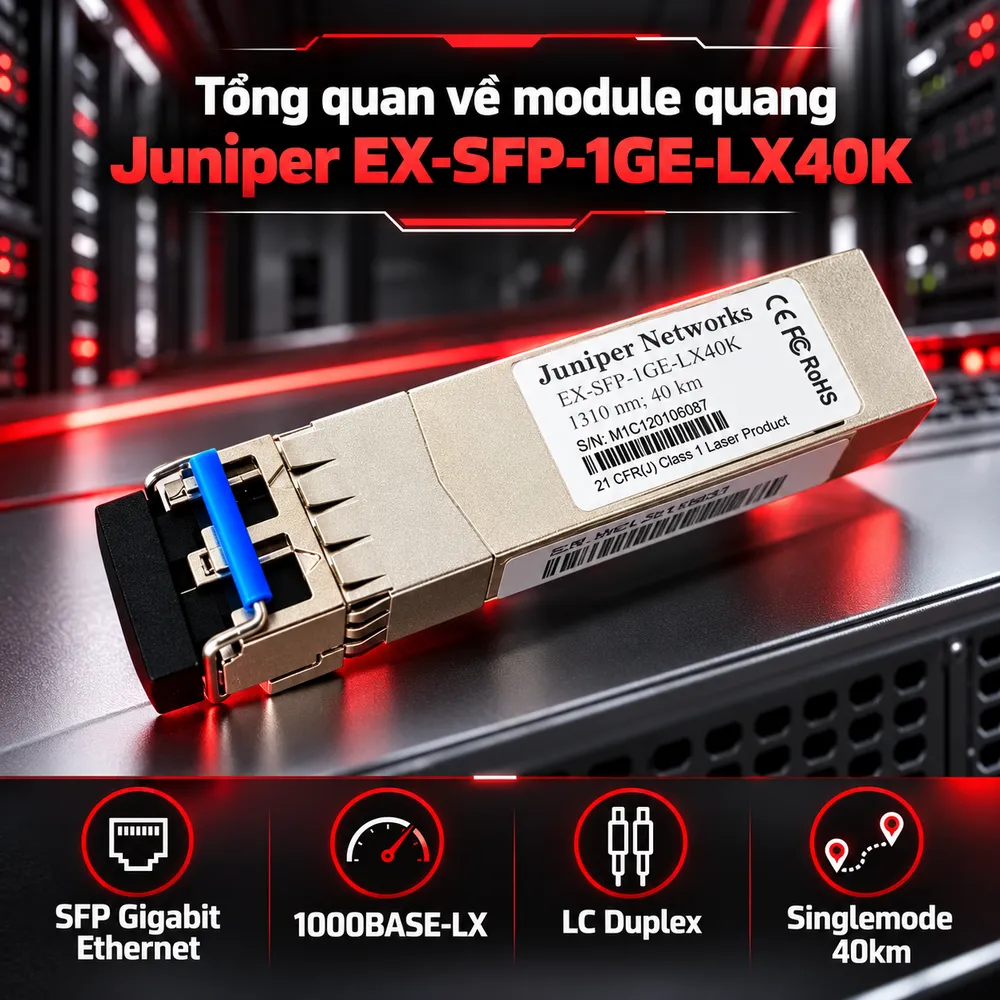

Tổng quan về module quang Juniper EX-SFP-1GE-LX40K

Juniper EX-SFP-1GE-LX40K là module thu phát quang thuộc danh mục thiết bị mạng của Juniper Networks, được thiết kế để chuyển đổi tín hiệu điện từ cổng SFP thành tín hiệu quang truyền qua sợi Singlemode. Thiết bị hoạt động với chuẩn Gigabit Ethernet, đáp ứng nhu cầu kết nối các hệ thống mạng có khoảng cách vượt quá giới hạn truyền dẫn của cáp đồng Ethernet. Theo tài liệu kỹ thuật Juniper, mã EX-SFP-1GE-LX40K sử dụng chuẩn 1000BASE-LX, không phải 1000BASE-T. Trong đó, 1000BASE-LX là giao tiếp Ethernet quang, còn 1000BASE-T sử dụng cáp đồng xoắn đôi và đầu nối RJ45. Module có thiết kế Small Form-factor Pluggable (SFP), kích thước nhỏ, hỗ trợ lắp đặt vào cổng SFP tương thích trên switch hoặc router. Cấu trúc module rời thuận tiện cho việc thay thế, kiểm tra và nâng cấp tuyến truyền dẫn mà không cần thay đổi toàn bộ thiết bị mạng. Điểm đáng chú ý của EX-SFP-1GE-LX40K là khả năng truyền dữ liệu trên tuyến quang dài đến 40km. So với module 1000BASE-LX 10km, phiên bản này phù hợp hơn với những hệ thống cần kết nối các tòa nhà, trạm mạng hoặc cơ sở hạ tầng nằm xa nhau. Để tìm hiểu thêm các chuẩn kết nối và lựa chọn thiết bị phù hợp, khách hàng có thể tham khảo danh mục Module Quang SFP tại HulaTech.

Đặc điểm và lợi ích của Juniper EX-SFP-1GE-LX40K

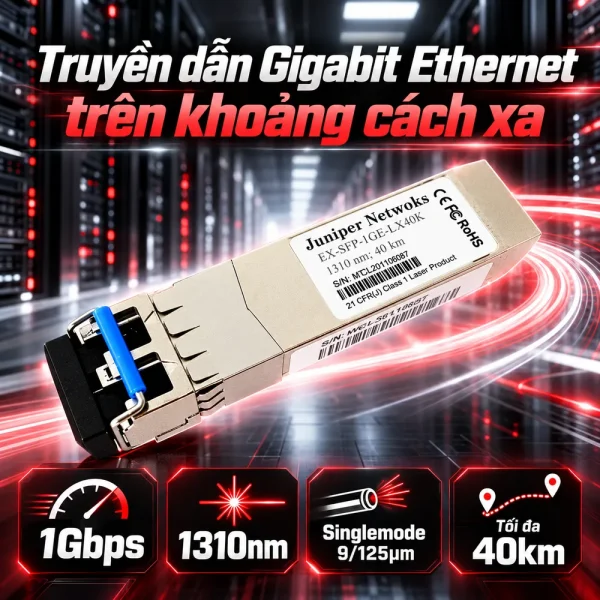

Truyền dẫn Gigabit Ethernet trên khoảng cách xa EX-SFP-1GE-LX40K hỗ trợ kết nối Ethernet 1Gbps qua tuyến Singlemode dài đến 40km. Đặc điểm này phù hợp với những hệ thống mạng cần liên kết giữa các vị trí cách xa nhau mà không sử dụng cáp đồng trực tiếp. Sử dụng bước sóng 1310nm Bước sóng danh định 1310nm được sử dụng để truyền tín hiệu trên cáp quang Singlemode. Khi triển khai, module cần được kết nối với thiết bị quang đối ứng có đặc tính phù hợp về tốc độ, bước sóng và công suất quang. Kết nối LC Duplex thông dụng Đầu nối LC Duplex có kích thước nhỏ, phù hợp với các hệ thống phối quang sử dụng dây nhảy LC. Hai đường phát và nhận độc lập giúp việc xác định hướng tín hiệu rõ ràng trong quá trình đấu nối và bảo trì. Thiết kế SFP thuận tiện cho bảo trì Module dạng SFP giúp đơn giản hóa việc lắp đặt trên thiết bị mạng tương thích. Kỹ thuật viên có thể kiểm tra hoặc thay thế module theo hướng dẫn của nhà sản xuất mà không cần thay đổi cấu trúc toàn bộ hệ thống. Hỗ trợ giám sát thông số quang Chức năng Digital Optical Monitoring cho phép theo dõi tình trạng tín hiệu quang trên nền tảng hỗ trợ. Khi đường truyền xuất hiện suy hao bất thường, dữ liệu giám sát là một cơ sở để kiểm tra chất lượng tuyến cáp. Những đặc điểm trên giúp EX-SFP-1GE-LX40K đáp ứng nhu cầu xây dựng đường truyền quang có khoảng cách lớn, đồng thời hỗ trợ công tác quản lý và bảo trì mạng. Tuy nhiên, hiệu quả sử dụng phụ thuộc vào thiết kế tuyến quang và mức độ tương thích giữa module với thiết bị chủ.

Ứng dụng và lưu ý khi sử dụng module Juniper EX-SFP-1GE-LX40K

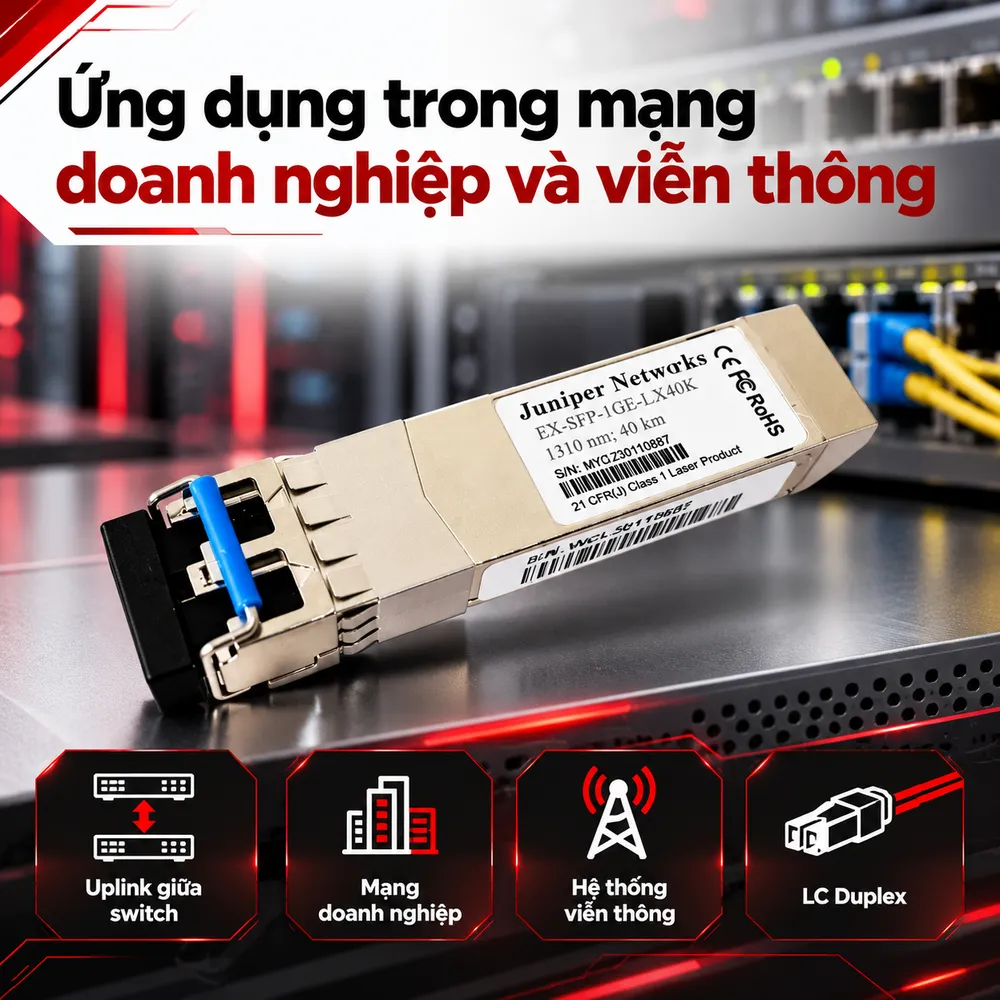

Module Juniper EX-SFP-1GE-LX40K có thể được sử dụng trong nhiều hệ thống truyền dẫn dữ liệu sử dụng giao tiếp Gigabit Ethernet. Trong mạng doanh nghiệp, thiết bị phục vụ kết nối uplink giữa switch tại các tòa nhà hoặc cơ sở cách xa nhau. Đường truyền quang Singlemode giúp triển khai kết nối ở những vị trí mà cáp đồng không đáp ứng được yêu cầu về khoảng cách. Đối với hệ thống camera IP, module có thể tham gia đường truyền từ switch tập trung tại các khu vực giám sát về trung tâm quản lý. Khả năng truyền dẫn 1Gbps đáp ứng nhiều cấu hình hệ thống, nhưng số lượng camera thực tế phải được tính toán dựa trên bitrate từng luồng hình ảnh. Các mức 433 camera HD 720p hoặc 325 camera Full HD 1080p không phải thông số năng lực cố định của module. Số camera hỗ trợ phụ thuộc chuẩn nén H.264/H.265, độ phân giải, tốc độ khung hình, bitrate và lưu lượng mạng dự phòng. Ngoài camera, thiết bị còn phù hợp với kết nối dữ liệu mạng LAN, hệ thống truyền hình IP, hội nghị truyền hình và các tuyến uplink viễn thông có nhu cầu Gigabit Ethernet. Khi triển khai EX-SFP-1GE-LX40K, kỹ thuật viên cần chú ý những yêu cầu sau:

• Đồng bộ loại sợi: Cáp quang, dây nhảy và dây pigtail trên tuyến cần phù hợp với môi trường Singlemode.
• Kiểm tra thiết bị đối ứng: Hai đầu liên kết phải tương thích về tốc độ, bước sóng, giao diện và đặc tính công suất quang.
• Xác nhận tương thích phần cứng: Tra cứu model switch, cổng SFP và phiên bản Junos OS trong công cụ Hardware Compatibility Tool của Juniper.
• Đo suy hao tuyến: Kiểm tra tổng suy hao cáp, mối hàn và đầu nối trước khi đưa liên kết vào vận hành.
• Kiểm tra công suất thu: Với tuyến ngắn hơn đáng kể so với 40km, cần xác định nguy cơ quá tải bộ thu và sử dụng suy hao quang phù hợp nếu cần.

Juniper EX-SFP-1GE-LX40K phù hợp với hệ thống cần đường truyền Singlemode 1Gbps trong phạm vi thiết kế đến 40km. Việc lựa chọn module cần dựa trên cấu hình thiết bị, ngân sách công suất quang và yêu cầu vận hành thực tế. Khách hàng có nhu cầu tìm hiểu sản phẩm, kiểm tra khả năng tương thích hoặc nhận báo giá module quang Juniper EX-SFP-1GE-LX40K có thể liên hệ HulaTech để được tư vấn lựa chọn thiết bị theo cấu hình hệ thống.
