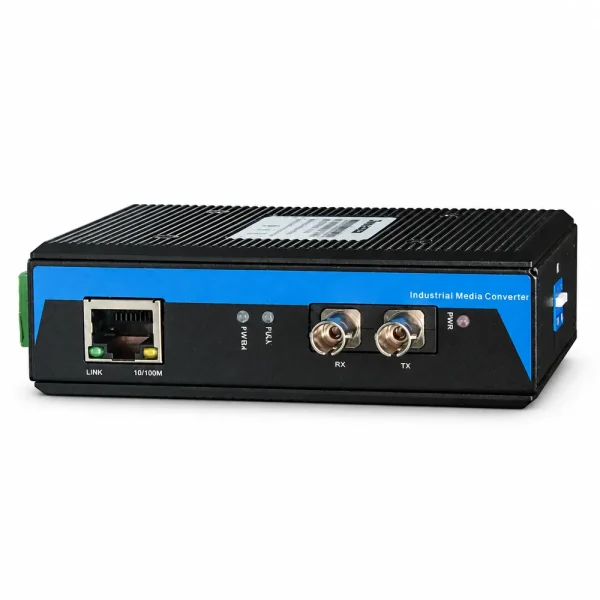

Converter quang điện 3Onedata Model IMC102-F

3Onedata IMC102-F là bộ chuyển đổi quang điện công nghiệp dùng để kết nối mạng Ethernet cáp đồng với đường truyền cáp quang. Thiết bị cung cấp 2 cổng Ethernet 10/100Base-TX và 1 cổng quang 100Base-FX, phù hợp với hệ thống cần mở rộng khoảng cách truyền dẫn nhưng vẫn duy trì Fast Ethernet. Với nguồn 12–36VDC, vỏ hợp kim IP30 và dải nhiệt độ từ -40°C đến 75°C, IMC102-F có thể dùng cho mạng nhà máy, camera IP, tủ điều khiển và trạm kỹ thuật.

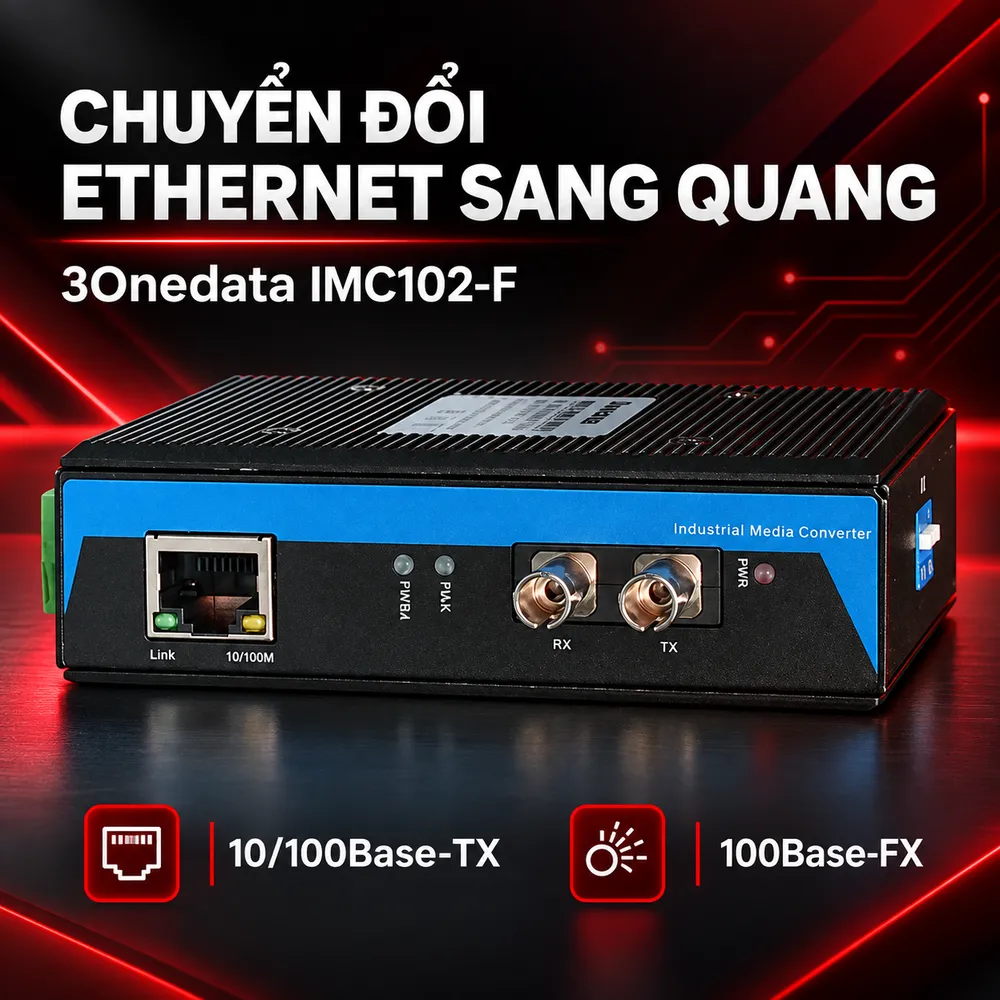

IMC102-F chuyển đổi Ethernet sang cáp quang như thế nào?

Chức năng chính của IMC102-F là chuyển tín hiệu Ethernet trên cáp đồng sang tín hiệu quang 100Base-FX và thực hiện chiều ngược lại tại đầu nhận. Hai cổng RJ45 10/100Base-TX cho phép kết nối với switch, máy tính công nghiệp, camera IP, máy chủ hoặc thiết bị điều khiển có Ethernet. Phía cổng đồng hỗ trợ 10/100Mbps, Full/Half Duplex và tự động MDI/MDI-X. Nhờ đó, thiết bị thích ứng với nhiều cấu hình Ethernet mà không cần lựa chọn riêng cáp thẳng hay cáp chéo trong phần lớn trường hợp. Cổng quang sử dụng 100Base-FX, hỗ trợ đầu nối SC hoặc ST tùy phiên bản. Khi triển khai, cần chọn đúng loại sợi, đầu nối, bước sóng và khoảng cách phù hợp với thiết bị đầu kia. Người dùng có thể tham khảo thêm danh mục Converter quang tại HulaTech để lựa chọn thiết bị theo tốc độ, loại sợi và phạm vi truyền dẫn.

Hai cổng Ethernet 10/100Mbps thuận tiện cho điểm mạng

IMC102-F được mô tả với 2 cổng Ethernet 10/100Base-TX. Cấu hình này cho phép tại một điểm lắp đặt kết nối thêm thiết bị Ethernet mà không cần bổ sung ngay một switch riêng trong mô hình đơn giản. Tuy nhiên, IMC102-F là media converter, không nên mặc định có các tính năng quản lý như VLAN, QoS, STP hoặc SNMP của switch managed. Nếu hệ thống cần phân đoạn mạng, dự phòng vòng hoặc quản lý tập trung, nên dùng switch công nghiệp phù hợp.

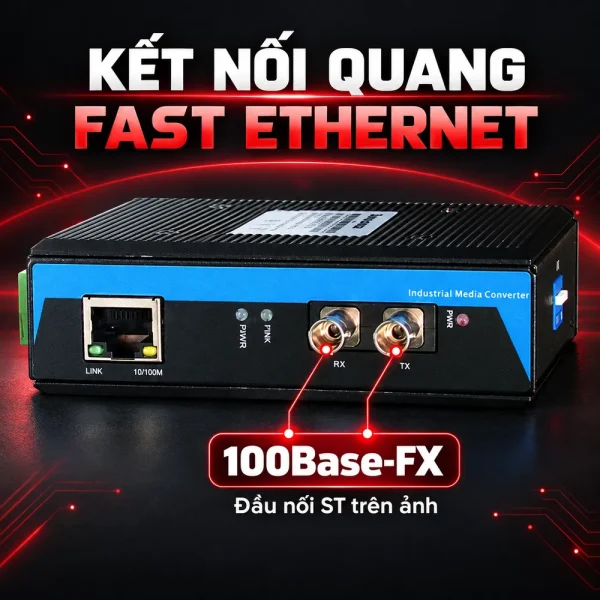

Hỗ trợ Single Mode, Multimode và nhiều khoảng cách

IMC102-F có các cấu hình quang dành cho sợi Multimode và Single Mode. Phiên bản Multimode phù hợp tuyến ngắn, trong khi Single Mode có thể lựa chọn khoảng cách xa hơn tùy cấu hình. Theo thông tin sản phẩm, cổng quang 100Base-FX hỗ trợ SC hoặc ST. Bước sóng có thể gồm 850nm, 1310nm hoặc 1550nm tùy loại sợi và phiên bản. Khoảng cách Single Mode có thể lựa chọn 20, 40, 60, 80 hoặc 120km; Multimode có phạm vi ngắn hơn.

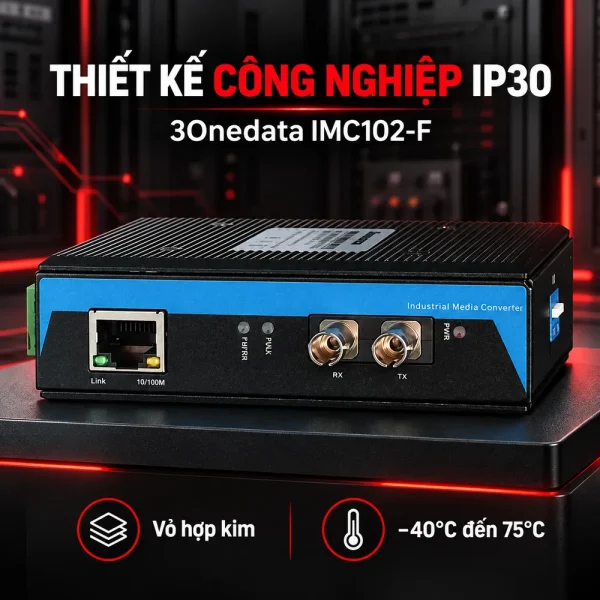

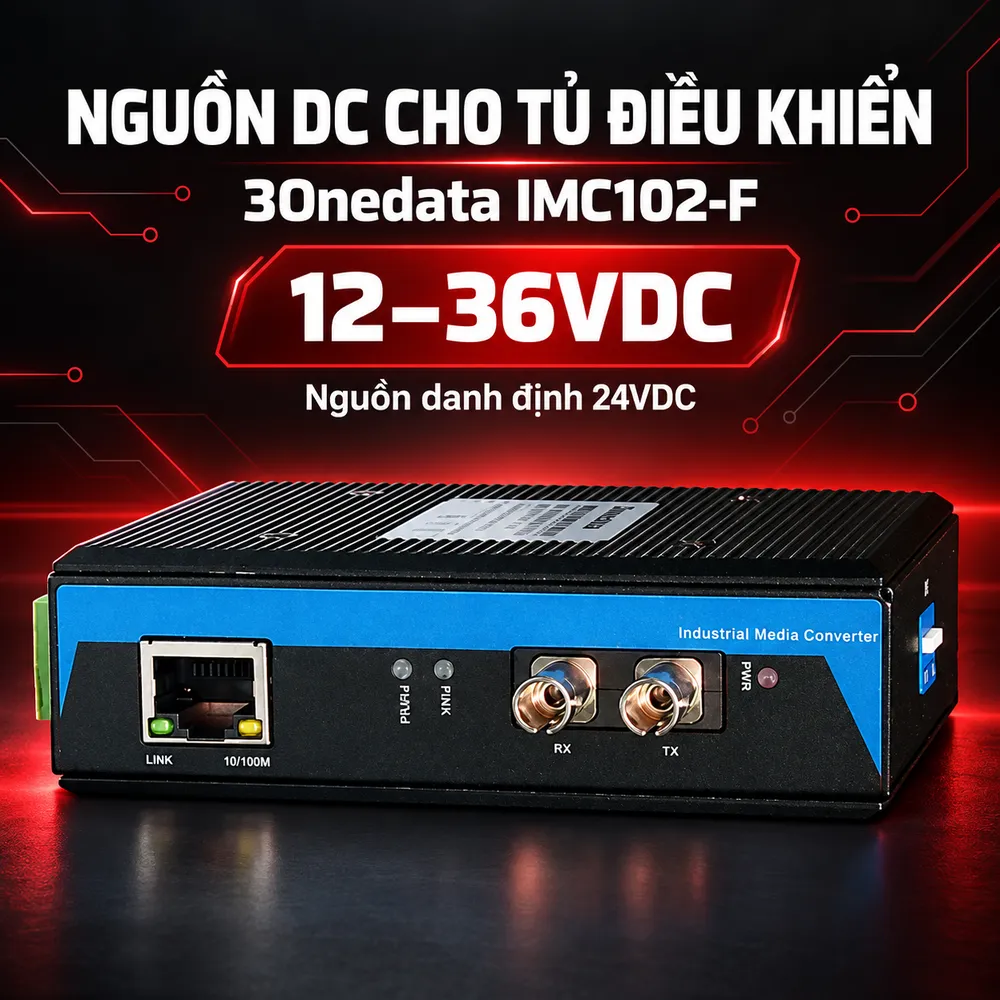

Nguồn 12–36VDC và thiết kế vỏ IP30

IMC102-F sử dụng nguồn danh định 24VDC, dải hoạt động 12–36VDC theo thông tin sản phẩm. Dải nguồn này phù hợp với nhiều tủ điều khiển dùng nguồn DC tập trung cho PLC, relay, cảm biến và thiết bị mạng. Thiết bị có vỏ hợp kim và cấp bảo vệ IP30. Cấu trúc này bảo vệ trước vật thể rắn theo giới hạn IP30 nhưng không phải chuẩn chống nước. Nếu lắp ngoài trời hoặc khu vực có nguy cơ tiếp xúc nước, converter cần đặt trong tủ bảo vệ phù hợp. IMC102-F hoạt động từ -40°C đến 75°C, lưu trữ từ -45°C đến 85°C và độ ẩm 10% đến 95% không ngưng tụ. Thiết bị hỗ trợ Plug-and-Play, thuận tiện cho lắp đặt và thay thế tại hiện trường.

Khả năng chống nhiễu trong môi trường công nghiệp

Sử dụng đường truyền quang trong nhà máy giúp giảm ảnh hưởng của nhiễu điện từ trên đoạn truyền dẫn. Sợi quang không dẫn điện và truyền dữ liệu bằng ánh sáng, phù hợp khu vực có động cơ, biến tần, máy hàn hoặc đường điện công suất lớn. Theo thông tin kỹ thuật được cung cấp, IMC102-F đáp ứng yêu cầu EMI như FCC Part 15, CISPR EN55022 Class A và các phép thử EMS thuộc nhóm EN61000-4. Thiết bị cũng được nêu có chứng nhận CE, FCC và RoHS. Các đặc tính chống nhiễu không thay thế yêu cầu tiếp địa, chống sét và bảo vệ nguồn của toàn hệ thống. Tại trạm ngoài trời hoặc khu vực có xung điện cao, cần kết hợp converter với tủ điện, thiết bị chống sét và phương án tiếp địa phù hợp.

Ứng dụng và lưu ý khi lựa chọn 3Onedata IMC102-F

IMC102-F phù hợp với mạng camera IP Fast Ethernet, nhà máy, kho hàng, trạm điện, hệ thống điều khiển và các tuyến Ethernet cần truyền xa hơn giới hạn cáp đồng. Hai cổng RJ45 phù hợp với điểm đầu cuối có nhiều hơn một thiết bị Ethernet trong mô hình đơn giản. Trước khi đặt hàng, cần xác định loại sợi Single Mode hay Multimode, đầu nối SC hoặc ST, bước sóng, khoảng cách truyền, nguồn 12–36VDC và số cổng Ethernet của đúng phiên bản. Không nên chỉ dựa vào tên IMC102-F vì tài liệu cũ trên thị trường có thể khác nhau về cấu hình. Khi nghiệm thu tuyến, nên kiểm tra trạng thái Link của cổng quang và cổng đồng, đo suy hao quang, xác nhận tốc độ Ethernet và thử truyền dữ liệu. Nếu liên kết không hoạt động, cần kiểm tra loại sợi, bước sóng, đầu nối, nguồn cấp và thiết bị hai đầu trước khi kết luận converter lỗi. Việc ghi lại sơ đồ tuyến và thông số quang giúp bảo trì thuận tiện hơn nữa. 3Onedata IMC102-F là bộ chuyển đổi quang điện công nghiệp Fast Ethernet với 1 cổng quang 100Base-FX, 2 cổng Ethernet 10/100Base-TX, nguồn 12–36VDC và vỏ IP30. Khách hàng cần tư vấn cấu hình hoặc báo giá có thể liên hệ HulaTech để lựa chọn phiên bản phù hợp với loại sợi, khoảng cách và hạ tầng mạng thực tế.
