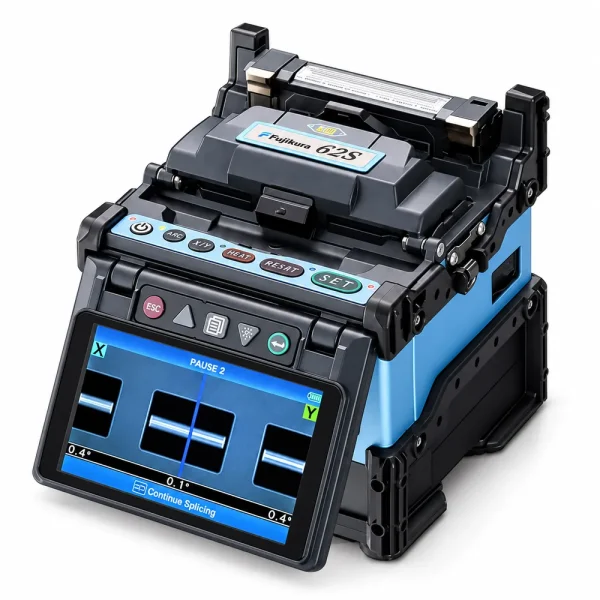

Máy hàn cáp quang Fujikura FSM-62s

Máy hàn cáp quang Fujikura FSM-62S là máy hàn sợi đơn của Fujikura, Nhật Bản, sử dụng căn chỉnh lõi chủ động để kiểm soát suy hao. Máy đạt thời gian hàn khoảng 6 giây ở chế độ Ultra Fast, gia nhiệt điển hình 23 giây với ống FP-03 và hỗ trợ khoảng 200 chu kỳ hàn kết hợp gia nhiệt bằng pin BTR-09. Thiết bị phục vụ thi công FTTH, mạng LAN quang và bảo trì tuyến viễn thông.

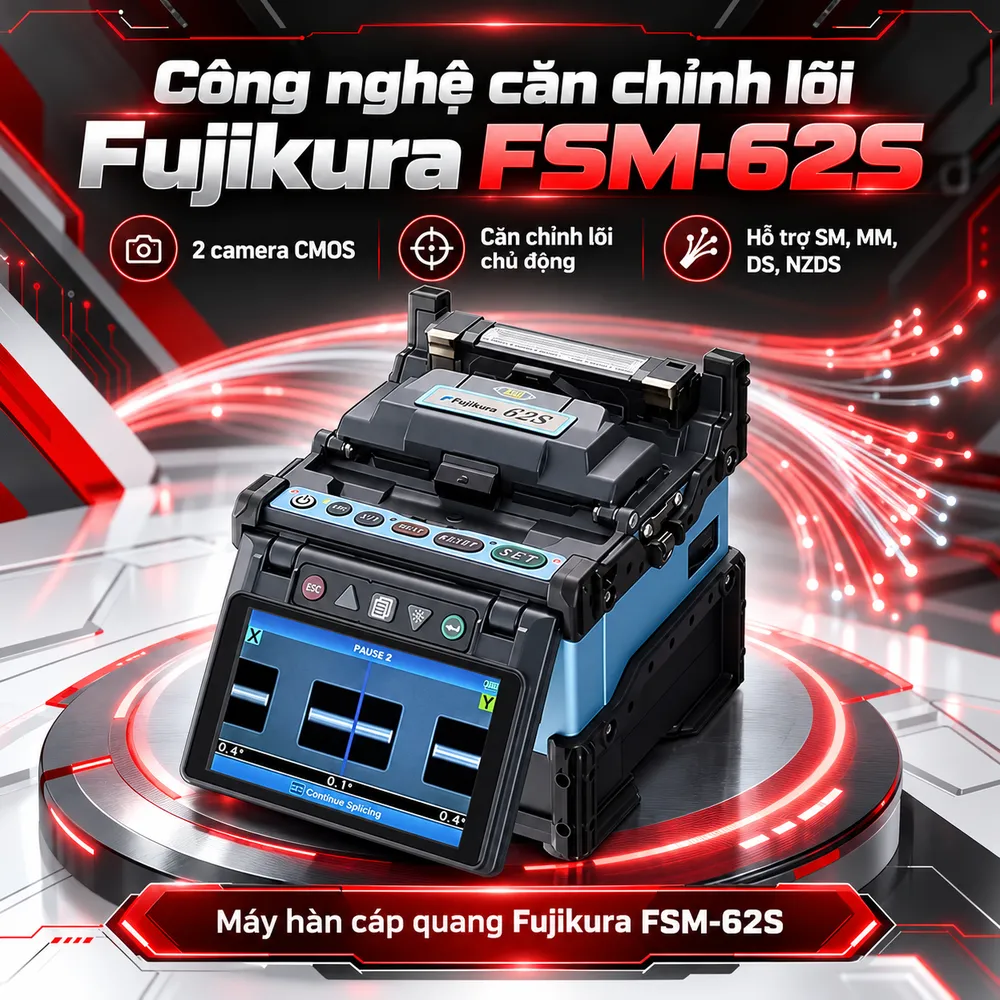

Công nghệ căn chỉnh lõi Fujikura FSM-62S hoạt động như thế nào?

Quan sát lõi sợi bằng hai camera CMOS

FSM-62S sử dụng hai camera CMOS để quan sát đầu sợi theo các trục X và Y, xác định vị trí lõi trước khi phóng hồ quang. Cơ cấu căn chỉnh chủ động giúp đưa hai lõi về vị trí thích hợp, hạn chế sai lệch gây tổn hao tín hiệu. Máy hỗ trợ hiệu chuẩn hồ quang tự động trong chế độ vận hành tương ứng, đồng thời cho phép kỹ thuật viên thực hiện hiệu chuẩn thủ công. Thiết bị có thể sử dụng kẹp giữ lớp bọc hoặc bộ gá sợi FH-60 tùy cấu hình. Chiều dài cắt từ 5 đến 16 mm hỗ trợ thao tác trong khay hàn và một số quy trình lắp đầu nối quang bằng phương pháp hàn, khi có phụ kiện tương thích.

Loại sợi hỗ trợ và mức suy hao tham khảo

Fujikura FSM-62S hỗ trợ Single Mode G.652 và G.657, Multimode G.651, Dispersion Shifted G.653 cùng Non-Zero Dispersion Shifted G.655. Đường kính lớp vỏ thủy tinh từ 80 đến 150 µm; giới hạn lớp bọc tùy loại gá và phiên bản tài liệu. Suy hao mối hàn điển hình là 0,02 dB với SM, 0,01 dB với MM và 0,04 dB với DS hoặc NZDS. Đây là giá trị trong điều kiện đo kiểm tiêu chuẩn, không phải mức bảo đảm cho mọi mối nối. Khi nghiệm thu tuyến cần sử dụng thiết bị đo suy hao hoặc OTDR.

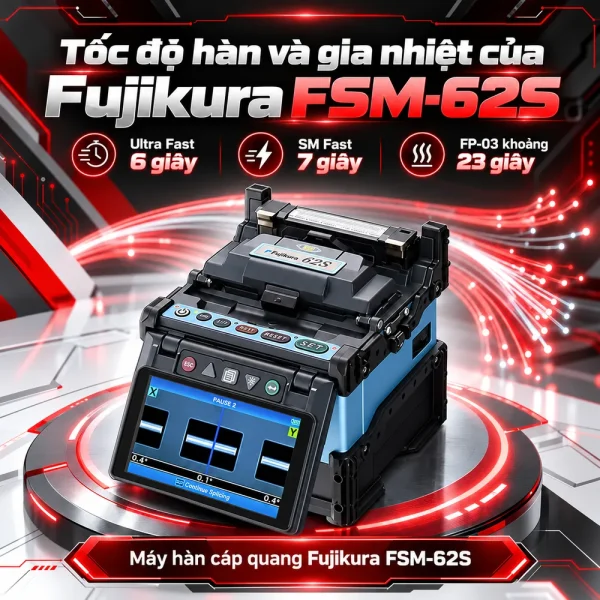

Thời gian hàn và gia nhiệt của FSM-62S có gì đáng chú ý?

Máy cung cấp ba mức thời gian hàn tham khảo: 6 giây với Ultra Fast, 7 giây với SM Fast và 10 giây với SM Auto. Việc lựa chọn chương trình phụ thuộc loại sợi và yêu cầu kiểm soát mối nối. Bộ gia nhiệt hoạt động khoảng 23 giây với ống FP-03 dành cho lớp bọc 250 µm, khoảng 25 giây với lớp bọc 900 µm và khoảng 15 giây khi dùng ống Slim phù hợp. Vì vậy, không nên giới thiệu 23 giây là thời gian cố định cho mọi ống co nhiệt. Máy có 100 chương trình hàn và 30 chương trình gia nhiệt; hỗ trợ ống bảo vệ 40 mm, 60 mm và loại micro tương thích. Trước khi hàn, cần tuốt vỏ, vệ sinh sợi, cắt bằng dao chính xác rồi đặt vào rãnh định vị. Sợi bẩn hoặc cắt lệch vẫn có thể gây lỗi dù sử dụng chế độ nhanh. Kiểm tra kỹ rãnh chữ V, camera, điện cực và độ sạch sợi trước khi hàn.

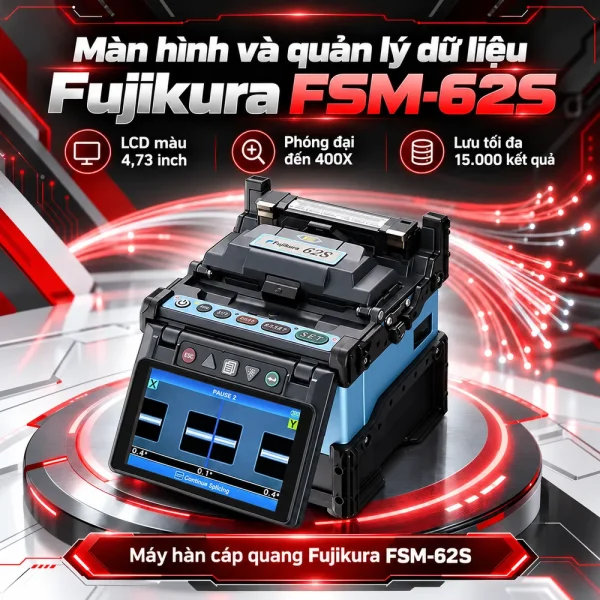

Màn hình, bộ nhớ và khả năng quản lý dữ liệu thi công

FSM-62S tích hợp màn hình LCD màu 4,73 inch, hỗ trợ quan sát sợi theo hai trục. Brochure Fujikura công bố độ phóng đại 320X và đến 400X sau khi hàn. Hình ảnh giúp phát hiện góc cắt không phù hợp, kiểm tra vị trí căn chỉnh trước khi phóng hồ quang. Về lưu trữ, brochure Fujikura 62S công bố 15.000 kết quả hàn; tài liệu AFL của mẫu 62S+ lại ghi 10.000 kết quả. Không nên nhầm hai model khi đưa thông số lên website. Kết nối USB và giao diện mini-DIN hỗ trợ làm việc với thiết bị, phụ kiện tương ứng. Dữ liệu trong máy nên được đối chiếu với mã tuyến, số sợi và kết quả đo nghiệm thu.

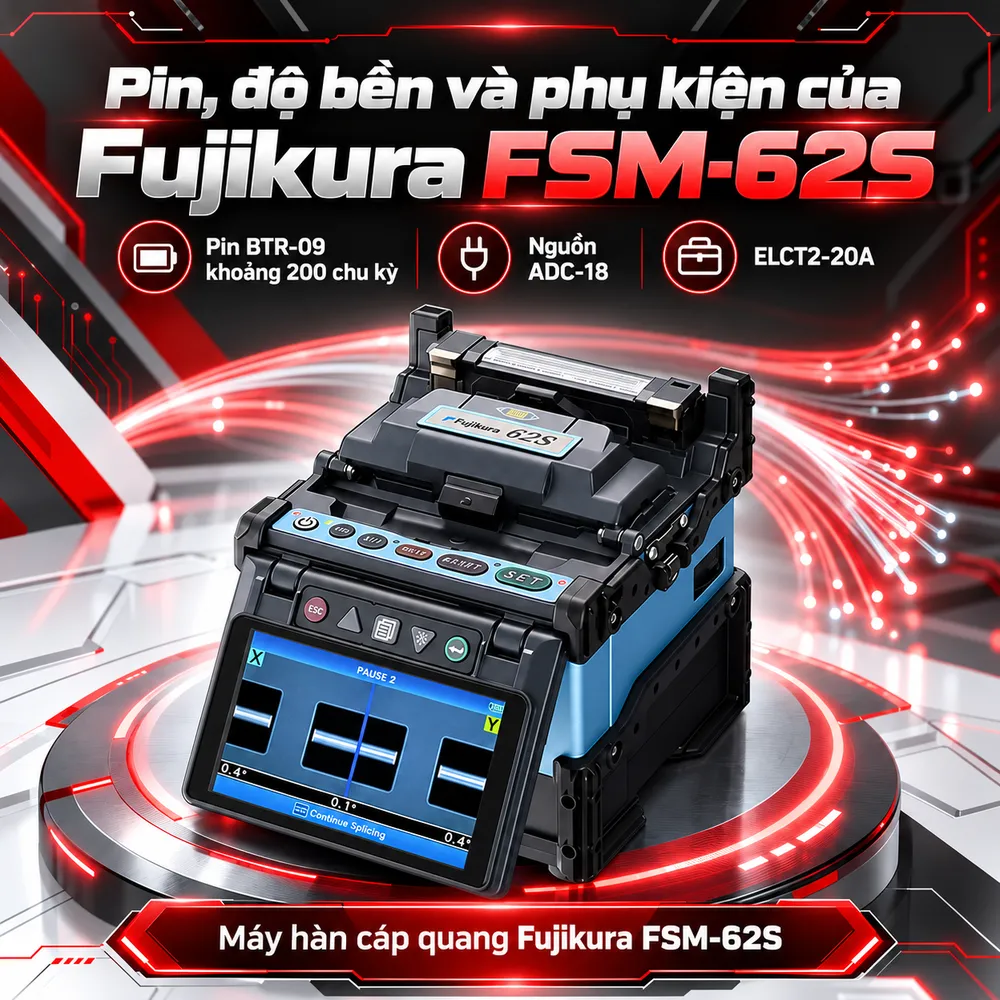

Pin, độ bền và phụ kiện phù hợp công trường

Pin Lithium-ion BTR-09 hỗ trợ khoảng 200 chu kỳ hàn kết hợp gia nhiệt sau khi sạc đầy trong điều kiện tham chiếu. Thời lượng thực tế thay đổi theo nhiệt độ, độ sáng màn hình và mức hao mòn pin. Nguồn ngoài sử dụng adapter ADC-18, tương thích điện lưới AC 100–240V. Máy được thiết kế cho môi trường từ -10°C đến 50°C, độ ẩm 0–95% RH không ngưng tụ và độ cao tối đa 5.000 m. Fujikura công bố các phép thử chống bụi, mưa và rơi; những thử nghiệm này không đồng nghĩa máy hoàn toàn chống nước hoặc không thể hư hỏng khi va đập. Brochure 62S ghi kích thước 146 × 163 × 148 mm, trọng lượng khoảng 2,6 kg gồm pin; cấu hình 62S+ có số liệu khác. Điện cực ELCT2-20A có tuổi thọ tham khảo 5.000 lần phóng, cần bảo trì theo cảnh báo của máy.

Ứng dụng và lưu ý khi lựa chọn Fujikura FSM-62S

Trong mạng FTTH, FSM-62S phục vụ hàn nối tại hộp phối quang, măng xông và tủ ODF. Với hệ thống LAN quang doanh nghiệp, thiết bị hỗ trợ kết nối các tuyến cáp giữa phòng máy, tòa nhà và nhà xưởng. Khi dùng bộ gá thích hợp, máy có thể hỗ trợ quy trình lắp đầu nối hàn quang tương thích. Trước khi mua, cần kiểm tra màn hình, camera, pin BTR-09, adapter ADC-18, dao cắt, điện cực và bộ gia nhiệt. Máy đã qua sử dụng nên được hàn thử, kiểm tra số lần phóng hồ quang và đo suy hao độc lập. Cần xác nhận danh mục phụ kiện và chính sách bảo hành theo tình trạng sản phẩm. Tham khảo danh mục Máy hàn cáp quang tại HulaTech để đối chiếu Fujikura FSM-62S với những model khác và nhận tư vấn cấu hình theo yêu cầu thi công.
