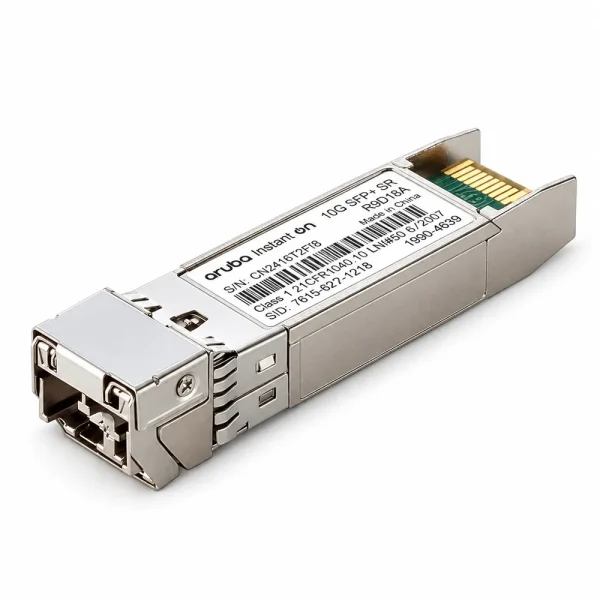

Module Aruba Instant On R9D18A 10G SFP+ LC SR 300m MMF

Module Aruba Instant On R9D18A là bộ thu phát quang SFP+ dành cho kết nối Ethernet 10Gbps qua cáp sợi quang đa chế độ. Thiết bị sử dụng bước sóng 850nm, đầu nối LC Duplex và hỗ trợ khoảng cách 300m trên sợi OM3 theo tài liệu HPE. R9D18A kết nối các switch tương thích tại phòng máy, tầng kỹ thuật và văn phòng, tận dụng cổng SFP+ mà không cần bộ chuyển đổi độc lập.

Tổng quan về module Aruba Instant On R9D18A

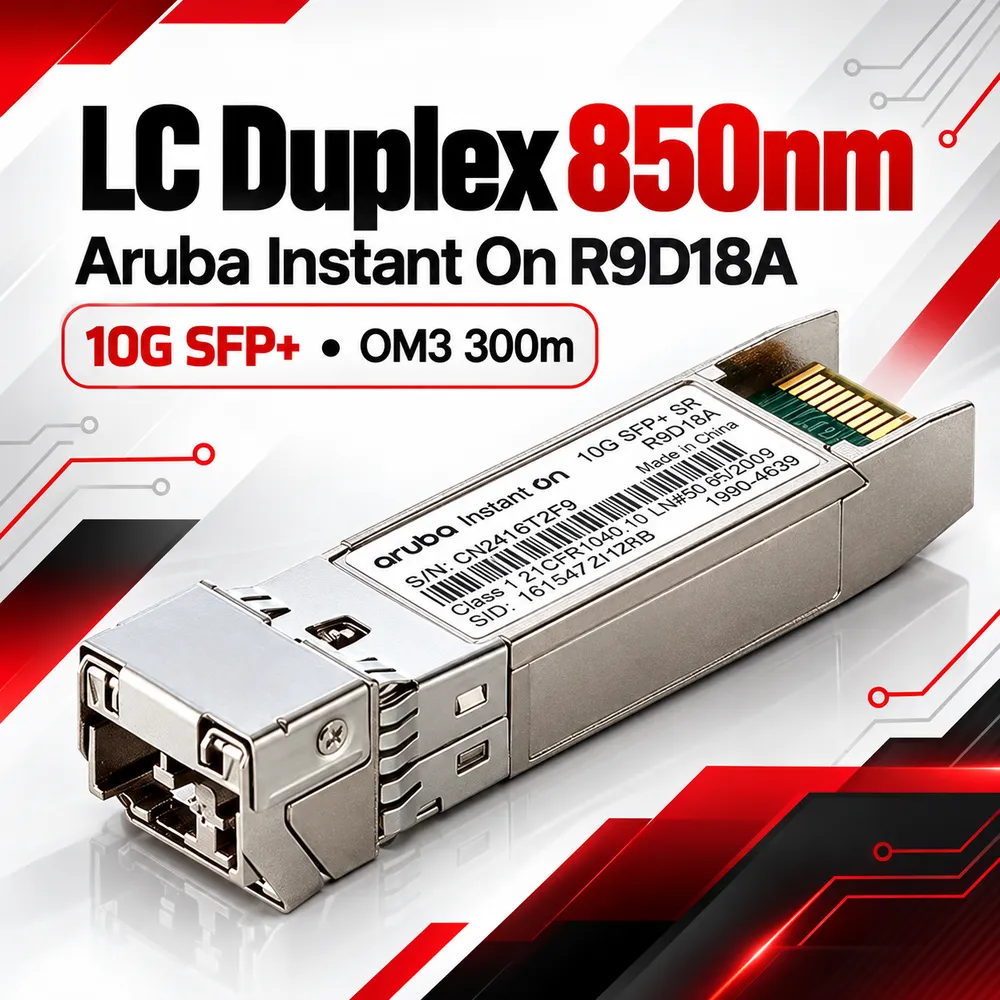

Thiết kế SFP+ và giao diện LC Duplex

R9D18A thuộc dòng phụ kiện HPE Networking Instant On, được sản xuất cho các liên kết quang cự ly ngắn. Chuẩn SFP+ cho phép đưa bộ thu phát vào khe kết nối tương ứng trên switch. Hai đầu LC của dây nhảy quang đảm nhiệm đường phát và đường nhận riêng biệt, vì vậy cần đấu nối đúng chiều tín hiệu. So với cách dùng thiết bị chuyển đổi độc lập, cấu hình này giảm số lượng thiết bị trung gian và thuận tiện quản lý tại tủ mạng. Dù kích thước tương tự SFP thông thường, module 10Gbps không hoạt động trên cổng chỉ hỗ trợ SFP 1Gbps. Khả năng tương thích phụ thuộc model switch và phiên bản phần mềm.

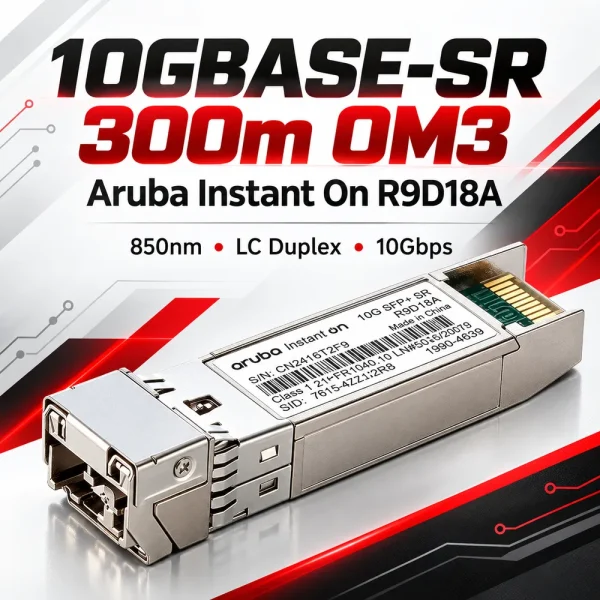

Bước sóng 850nm và chuẩn 10GBASE-SR

R9D18A sử dụng bước sóng trung tâm 850nm trên sợi Multimode Fiber, viết tắt là MMF. Đây là cấu hình thường dùng cho liên kết Ethernet 10 Gigabit trong phạm vi tòa nhà. Tốc độ danh định 10Gbps thể hiện năng lực truyền dẫn của giao diện, không đồng nghĩa ứng dụng sẽ luôn đạt thông lượng tương đương. Hiệu quả thực tế còn chịu ảnh hưởng bởi thiết bị hai đầu, cấu hình mạng, gói tin và lưu lượng đồng thời.

Khoảng cách truyền dẫn và đặc tính quang

Lựa chọn cáp OM3, OM4 đúng yêu cầu

Theo hướng dẫn transceiver HPE, R9D18A truyền tối đa 300m trên OM3 50/125µm và 400m trên OM4 cùng đường kính lõi. Với OM2, giới hạn phụ thuộc băng thông sợi, tương ứng 82m hoặc 66m theo mức được tài liệu liệt kê. Sợi OM1 có khoảng cách ngắn hơn nữa. Vì vậy, con số 300m trên tên sản phẩm phải gắn với điều kiện sử dụng OM3 đáp ứng chuẩn, không áp dụng chung cho mọi loại cáp quang đa chế độ. Với tuyến có sẵn, cần xác định cấp OM trên hồ sơ hoặc vỏ cáp. Khi thiết kế mới, phải tính cả dây nhảy, hộp phối quang và điểm đấu nối. OM4 có thể mở rộng phạm vi theo công bố HPE nhưng không tăng tốc độ module.

Công suất phát, thu và giám sát DOM

Tài liệu HPE công bố khoảng công suất phát từ -7,3 đến -1dBm, còn mức công suất nhận từ -9,9 đến +0,5dBm. Các mức này phải được đánh giá cùng suy hao tuyến, không thể coi là ngân sách suy hao trực tiếp. R9D18A hỗ trợ Digital Optical Monitoring, thường gọi DOM, giúp thiết bị tương thích theo dõi thông tin vận hành quang. Những dữ liệu hiển thị cụ thể phụ thuộc khả năng quản lý của switch. R9D18A dùng nguồn điện +3,3V qua khe SFP+; không cần cấp điện riêng.

Ưu điểm và ứng dụng trong mạng doanh nghiệp

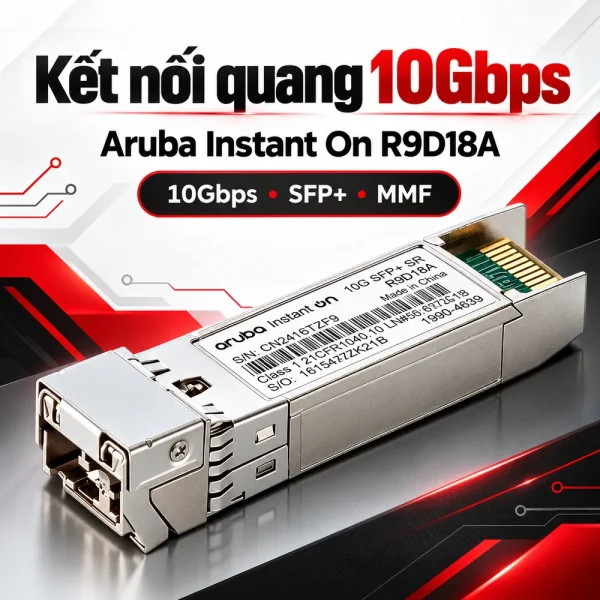

Kết nối uplink tốc độ 10Gbps

Khi liên kết các switch phân phối với switch tập trung, đường uplink 1Gbps có thể trở thành điểm giới hạn nếu nhiều người dùng truyền dữ liệu đồng thời. R9D18A cung cấp giao diện quang 10Gbps để xây dựng tuyến uplink có dung lượng lớn hơn, với điều kiện thiết bị hai đầu đều hỗ trợ. Công nghệ sợi quang còn giúp tránh hiện tượng nhiễu điện từ tác động trực tiếp lên môi trường truyền như ở cáp đồng. Thiết bị phục vụ văn phòng nhiều tầng, liên kết máy chủ và mạng camera tập trung. Số đường uplink phải dựa trên lưu lượng dự kiến, không chỉ số lượng thiết bị.

Thuận tiện mở rộng và bảo trì

Module rời hỗ trợ thay thế tại cổng tương thích mà không cần đổi toàn bộ switch. Đầu nối LC nhỏ gọn cũng giúp bố trí dây nhảy trong tủ rack. Khi cần so sánh chuẩn kết nối, khoảng cách hoặc tốc độ, người triển khai có thể tham khảo các dòng Module Quang SFP để chọn cấu hình phù hợp với hạ tầng đang sử dụng.

Lưu ý tương thích và cách triển khai R9D18A

Kiểm tra switch và module đầu đối diện

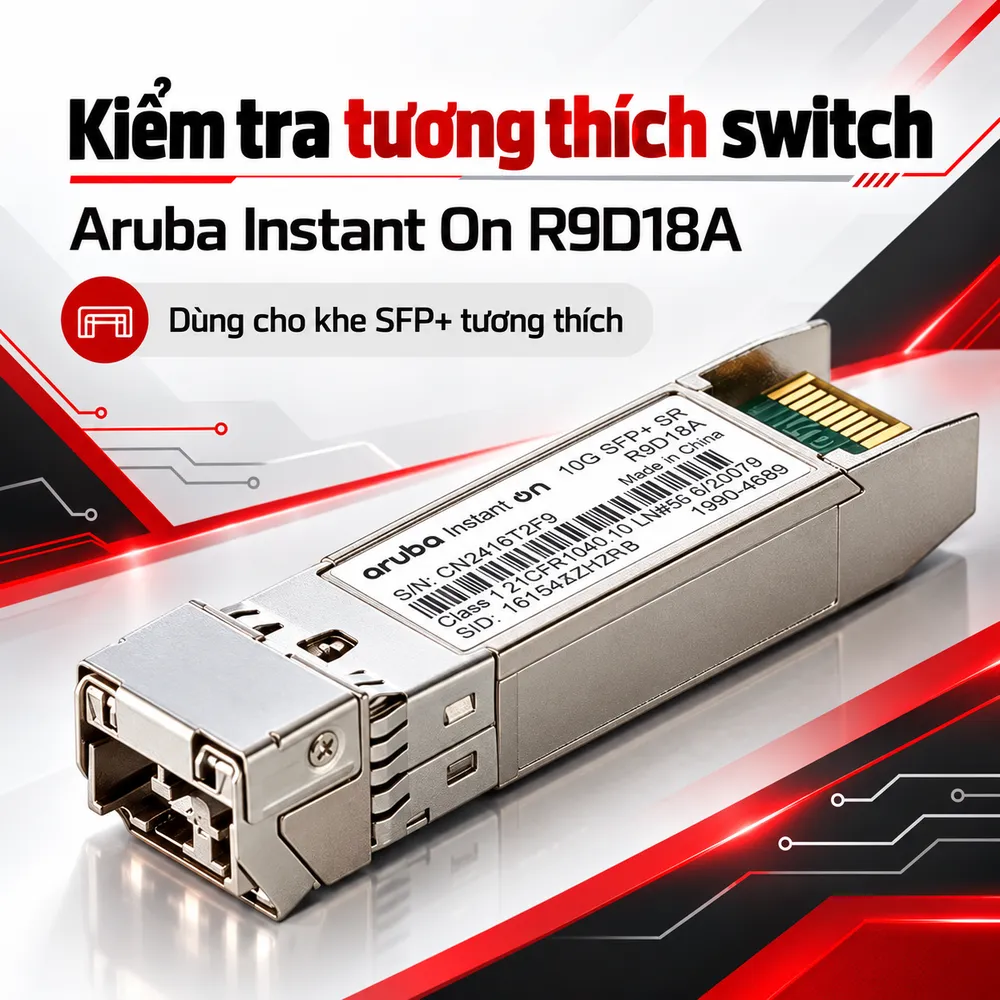

HPE liệt kê R9D18A cho một số switch Instant On 1930 có cổng SFP+ và dòng 1960, với điều kiện firmware phù hợp. Chẳng hạn, JL682A thuộc nhóm 1930 hỗ trợ module này theo hướng dẫn của hãng. Không nên suy luận mọi cổng SFP trên dòng 1930 đều dùng được, bởi có model chỉ trang bị cổng Gigabit. Hai đầu liên kết cần dùng transceiver và loại sợi tương thích. R9D18A không phải module Single-mode và không được quảng bá cho tuyến quang 10km. Nếu cần truyền xa, phải chọn thiết bị có bước sóng và chuẩn quang đáp ứng phạm vi thực tế.

Kiểm tra sau khi hoàn tất lắp đặt

Trước khi cắm dây, vệ sinh bề mặt đầu nối LC và giữ nắp che khi chưa sử dụng. Không nhìn trực tiếp vào cổng phát quang. Sau khi hoàn thành, kiểm tra trạng thái liên kết, tốc độ cổng, cảnh báo quang và thử truyền dữ liệu. Nếu đường truyền chập chờn, cần đo suy hao, kiểm tra đầu nối, bán kính uốn và đối chiếu thông tin tương thích. Aruba Instant On R9D18A hỗ trợ kết nối 10Gbps qua OM3 trong phạm vi tối đa 300m. Hãy cung cấp model switch, loại cáp và chiều dài tuyến để HulaTech kiểm tra tương thích và báo giá.
