Module quang OPTONE SFP-WDM-SM-0120BD

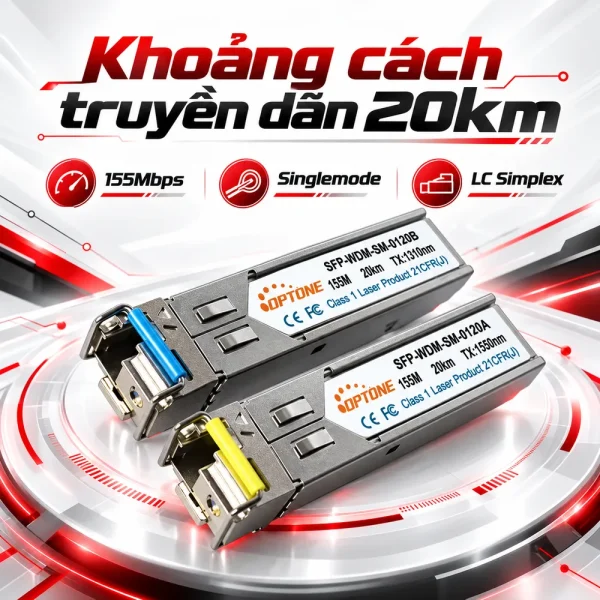

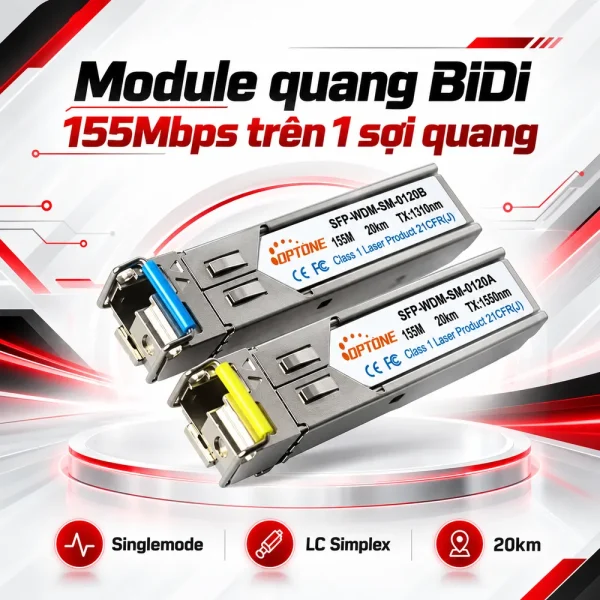

Module quang OPTONE SFP-WDM-SM-0120BD được giới thiệu là bộ thu phát SFP BiDi sử dụng một sợi quang Singlemode, tốc độ 155Mbps, đầu nối LC Simplex và khoảng cách danh định 20km. Cấu hình được nhà bán hàng mô tả là phát 1550nm, nhận 1310nm. Tuy nhiên, datasheet Optone dùng mã SFP-WDM-SM-0120B cho cấu hình cơ bản và SFP-WDM-SM-0120DB cho bản có DDM; cần kiểm tra nhãn trước khi đặt hàng.

Hiểu đúng mã SFP-WDM-SM-0120BD và tốc độ 155Mbps

SFP là dạng module thu phát kích thước nhỏ, lắp vào khe tương ứng trên switch, router hoặc thiết bị truyền dẫn. Với SFP-WDM-SM-0120BD, đặc điểm cần chú ý là công nghệ WDM BiDi, cho phép tín hiệu phát và nhận đi qua cùng một lõi Singlemode nhưng sử dụng hai bước sóng riêng. Tốc độ 155Mbps thuộc lớp truyền dẫn quang khác với SFP Gigabit 1,25Gbps. Datasheet Optone của nhóm 0120B liệt kê ứng dụng SDH STM-1 và SONET OC-3, không đồng nghĩa mọi cổng SFP Ethernet Gigabit đều nhận module này. Nếu cần vận hành Fast Ethernet, phải kiểm tra tốc độ điện phía thiết bị chủ và cấu hình giao thức thực tế. Trong dự toán, lựa chọn Module Quang SFP cần dựa vào tốc độ, chuẩn giao tiếp, môi trường cáp và thông số đầu phát nhận, thay vì chỉ so sánh khoảng cách ghi trên tên sản phẩm.

Ba kiểm tra bắt buộc trước khi xây dựng đường truyền một sợi

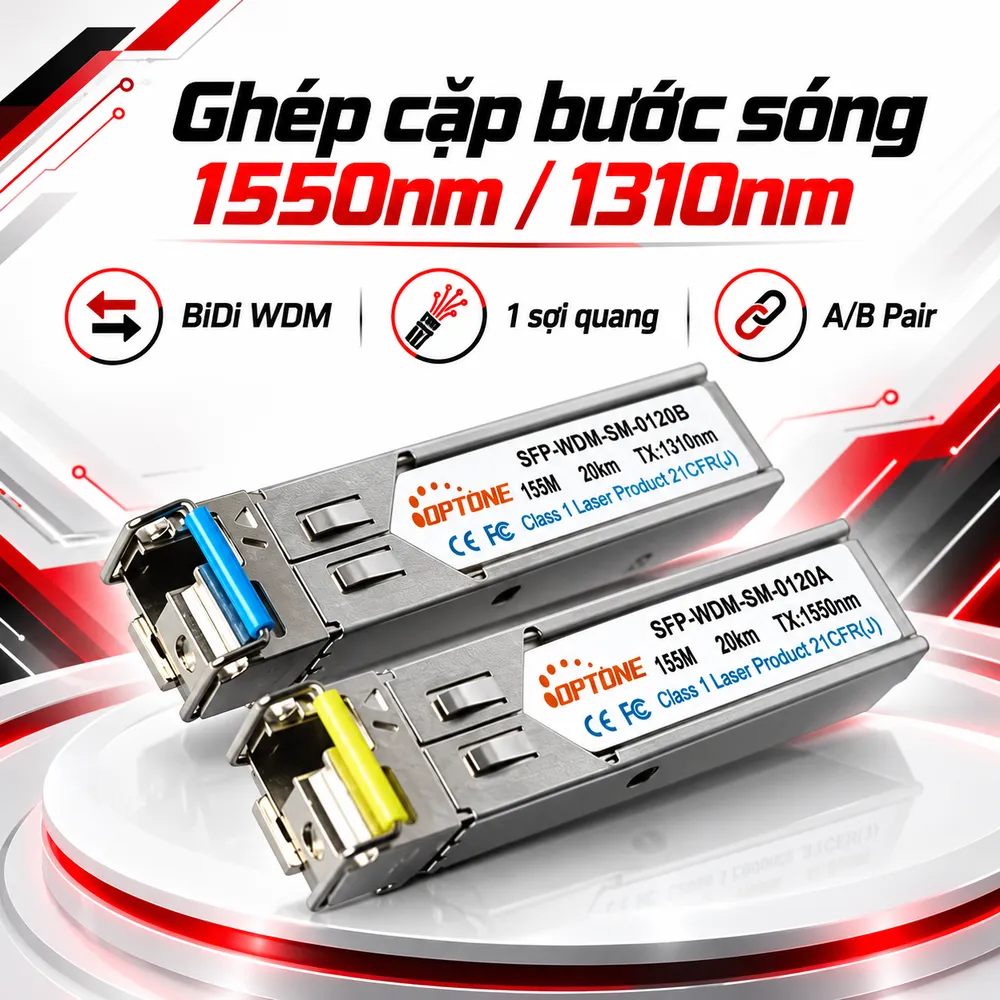

Ghép cặp bước sóng 1550nm và 1310nm

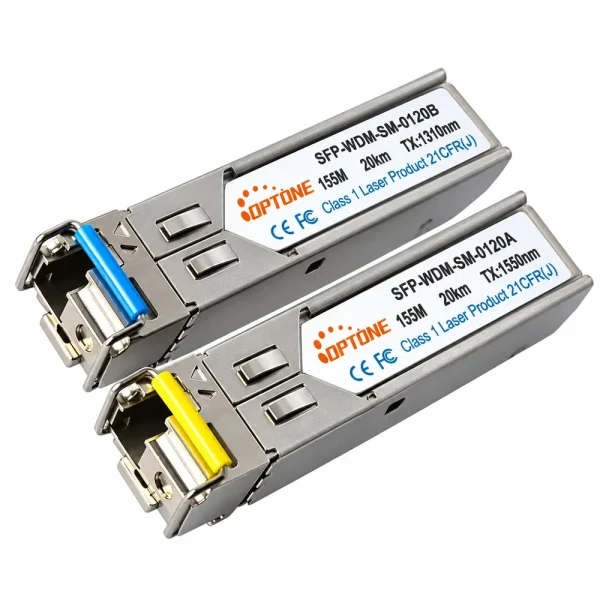

Theo Optone, đầu B phát tại 1550nm và nhận tại 1310nm. Đầu đối diện phải có cấu hình đảo chiều, chẳng hạn dòng SFP-WDM-SM-0120A phát 1310nm và nhận 1550nm, cùng tốc độ 155Mbps và khoảng cách thiết kế 20km. Lắp hai module B cùng loại sẽ khiến đường thu không nhận đúng bước sóng phát từ đầu bên kia. Cổng quang LC Simplex chỉ dùng một sợi; vì thế giảm số lõi cần chiếm dụng so với liên kết Duplex. Tuy nhiên, vẫn phải kiểm tra kiểu connector, chất lượng dây nhảy và sơ đồ phối quang. Một cặp đầu nối cùng hình dạng không đủ chứng minh hai module tương thích về quang học.

Ngân sách suy hao quan trọng hơn con số 20km

Datasheet cho SFP-WDM-SM-0120B nêu công suất phát từ -15 đến -8dBm, độ nhạy thu khoảng -33dBm và giới hạn quá tải thu -3dBm. Hiệu giữa công suất phát tối thiểu và độ nhạy thu tương ứng ngân sách quang lý thuyết khoảng 18dB, trước khi trừ dự phòng vận hành. Kỹ thuật viên phải cộng suy hao sợi Singlemode, mối hàn, adapter và các đầu LC. Tuyến đi đúng 20km nhưng có nhiều mối nối kém vẫn có thể mất tín hiệu. Ngược lại, tuyến quá ngắn cần kiểm tra công suất tới bộ nhận để tránh vượt ngưỡng cho phép.

Phân biệt DDM và biến thể nhiệt độ

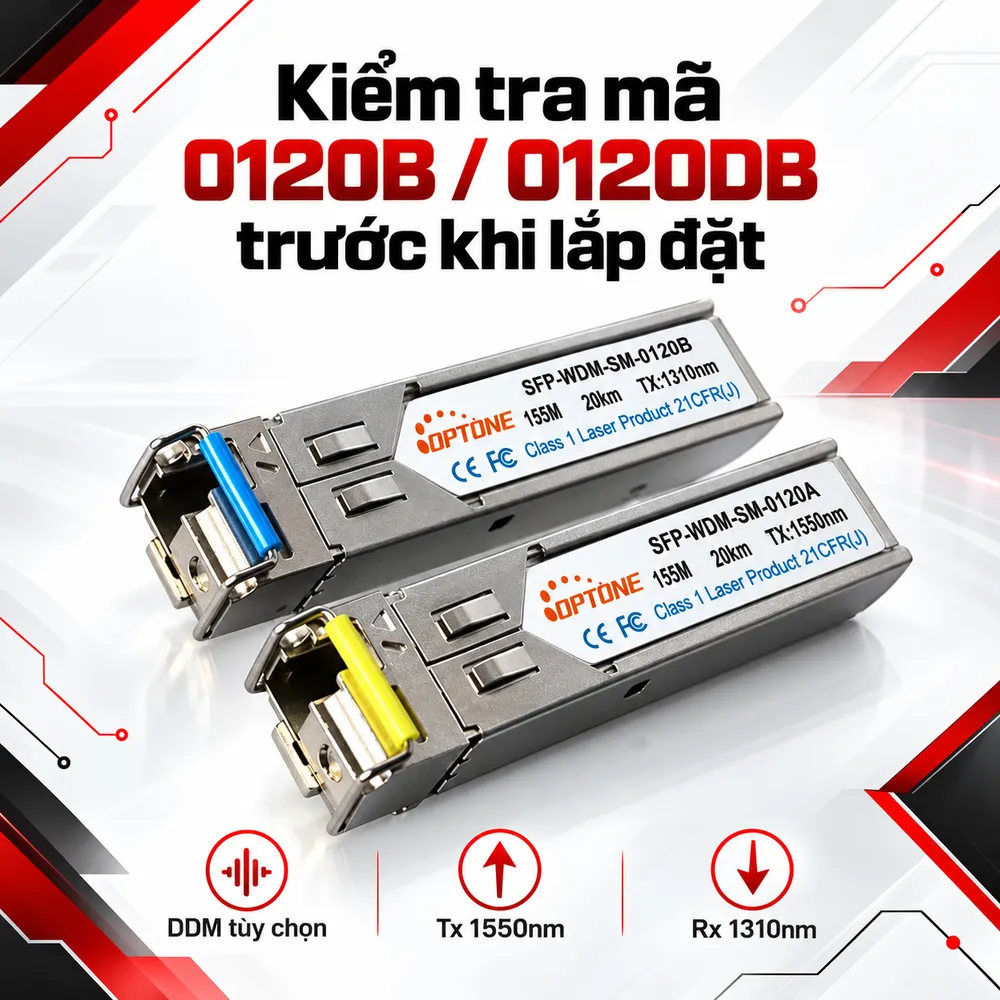

Mã hàng cần được kiểm tra kỹ vì tài liệu chính hãng liệt kê SFP-WDM-SM-0120B là bản tiêu chuẩn, trong khi SFP-WDM-SM-0120DB được mô tả có Digital Diagnostic Monitoring. Hậu tố 0120BD trên một số trang phân phối không xuất hiện nguyên dạng trong bảng đặt hàng này. Trên đúng phiên bản có DDM và thiết bị chủ hỗ trợ, người vận hành có thể xem nhiệt độ, điện áp và công suất quang để hỗ trợ chẩn đoán. DDM không thay thế phép đo tuyến và cũng không chứng minh module chạy đúng giao thức Ethernet mong muốn. Nguồn cấp danh định là 3,3V. Bản thương mại hoạt động ở 0–70°C; phiên bản công nghiệp có dải -40 đến +85°C và mã đặt hàng riêng. Không được áp dụng dải nhiệt độ công nghiệp cho mọi module bán dưới tên 0120BD.

Ứng dụng phù hợp và những giới hạn phải biết

Trong hệ thống SDH hoặc SONET tốc độ tương ứng, cặp module BiDi có thể kết nối hai thiết bị truyền dẫn qua một lõi Singlemode sẵn có. Phương án này hữu ích tại tuyến chỉ còn một sợi dự phòng, khi khoảng cách và ngân sách suy hao phù hợp. Đối với mạng quản lý trạm, hạ tầng XDSL hay kết nối thiết bị viễn thông, khả năng triển khai phụ thuộc chuẩn giao diện quang do thiết bị chủ hỗ trợ. Không nên quảng cáo tương thích tự động với toàn bộ switch Cisco, HP hoặc những thương hiệu khác chỉ vì module tuân thủ SFP MSA. Không nên mặc định module dùng được cho Gigabit Ethernet, Fibre Channel hay camera IP nếu chưa xác nhận giao thức.

Quy trình kiểm tra khi mua và lắp đặt thực tế

Trước khi mua, yêu cầu nhà cung cấp xác nhận ảnh nhãn, mã quang chính xác, chiều Tx/Rx, tốc độ 155Mbps, đầu LC và sự hiện diện của DDM. Kiểm tra mã ở đầu đối diện, phiên bản firmware và danh sách SFP thiết bị chủ hỗ trợ. Trong thi công, vệ sinh đầu nối, tránh uốn gập sợi và tuân thủ an toàn laser Class 1. Module hỗ trợ cắm nóng theo thiết kế, nhưng thao tác cần làm đúng hướng dẫn của switch hoặc bộ truyền dẫn. Sau lắp đặt, đối chiếu trạng thái Link, chỉ số lỗi và kết quả đo công suất nếu có. Nếu liên kết không hoạt động, hãy kiểm tra trước cặp bước sóng A/B, chất lượng connector, suy hao tuyến và hỗ trợ tốc độ của cổng. Chính sách bảo hành một năm được nhà bán hàng giới thiệu cần xác nhận trên chứng từ giao hàng thực tế. OPTONE SFP-WDM-SM-0120BD phù hợp với nhu cầu tham khảo module BiDi 155Mbps, một sợi Singlemode, khoảng cách 20km. Khách hàng có thể liên hệ HulaTech để kiểm tra mã chính hãng, lựa chọn module ghép cặp và nhận báo giá theo thiết bị cùng hạ tầng đang sử dụng.
