Máy hàn cáp quang Fujikura 70S chính hãng, chất lượng cao

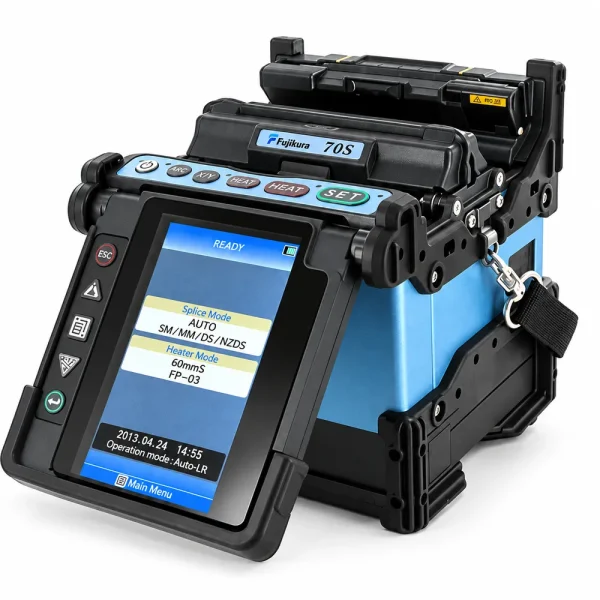

Máy hàn cáp quang Fujikura 70S là thiết bị hàn nối sợi quang đơn của Fujikura, Nhật Bản, sử dụng công nghệ căn chỉnh lõi để hạn chế suy hao tại điểm nối. Máy có thời gian hàn điển hình 7 giây, gia nhiệt khoảng 14 giây, màn hình màu 4,73 inch và lưu 2.000 kết quả. Sản phẩm phục vụ thi công FTTH, tuyến quang đường trục, mạng LAN quang và bảo trì hạ tầng viễn thông.

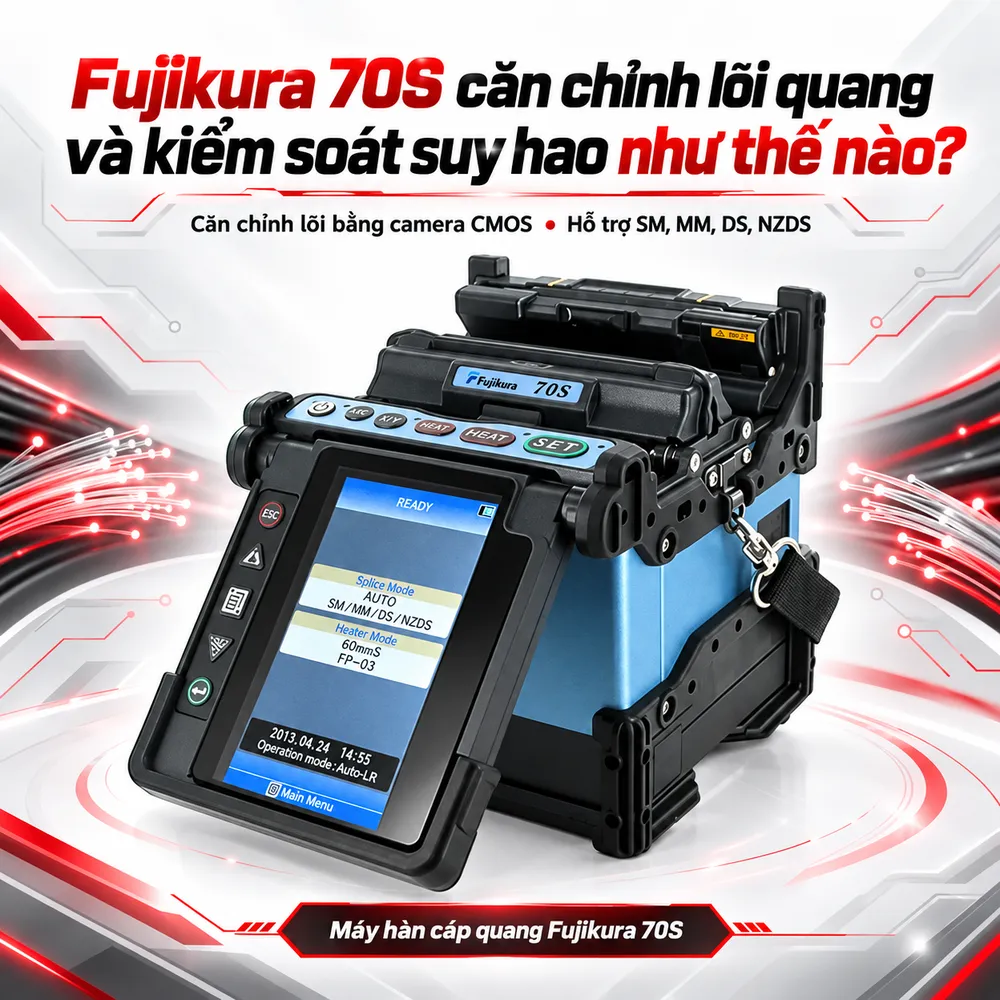

Fujikura 70S căn chỉnh lõi quang và kiểm soát suy hao như thế nào?

Công nghệ căn chỉnh và loại sợi tương thích

Fujikura 70S sử dụng hệ thống quan sát hai trục bằng camera CMOS để xác định vị trí lõi sợi trước khi phóng hồ quang. Cơ chế căn chỉnh lõi giúp giảm sai lệch giữa hai đầu sợi. Thiết bị hỗ trợ sợi Single Mode G.652 và G.657, Multimode G.651, Dispersion Shifted G.653, Non-Zero Dispersion Shifted G.655. Đường kính lớp vỏ thủy tinh được hỗ trợ từ 80 đến 150 µm; đường kính lớp bọc từ 100 đến 3.000 µm. Chiều dài cắt sợi nằm trong khoảng 5–16 mm.

Suy hao mối hàn và đánh giá chất lượng

Theo bảng thông số, suy hao trung bình là 0,02 dB với SM, 0,01 dB với MM và 0,04 dB với DS hoặc NZDS. Đây là giá trị thử nghiệm theo phương pháp đo chuẩn, không phải mức bảo đảm trên mọi mối nối. Máy thực hiện kiểm tra lực kéo khoảng 1,96–2,25 N sau khi hàn. Trong nghiệm thu, cần đo tuyến bằng máy đo suy hao hoặc OTDR. Giá trị suy hao ước lượng do máy hiển thị không thay thế kết quả đo kiểm độc lập.

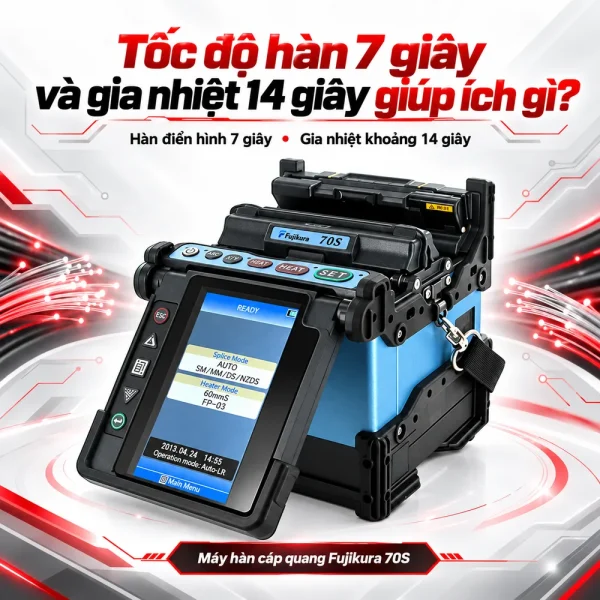

Tốc độ hàn 7 giây và gia nhiệt 14 giây giúp ích gì?

Ở điều kiện thử nghiệm, Fujikura 70S hàn sợi SM trong khoảng 7 giây. Bộ gia nhiệt kiểu kẹp hai nửa hỗ trợ co ống bảo vệ FP-03 dài 60 mm trong khoảng 14 giây. Tổng thời gian xử lý thực tế còn tính thao tác tuốt, vệ sinh, cắt sợi, chuyển ống và chờ nguội. Máy cung cấp 100 chương trình hàn cùng 30 chương trình gia nhiệt, cho phép lựa chọn cấu hình phù hợp loại sợi và ống bảo vệ. Thiết bị tương thích ống co nhiệt 40 mm, 60 mm và một số ống micro của Fujikura. Trước khi hàn, kỹ thuật viên cần vệ sinh sợi bằng vật tư thích hợp, dùng dao cắt chính xác và đặt sợi đúng vị trí. Nếu góc cắt không đạt, bụi bẩn bám trên sợi hoặc rãnh chữ V, nên khắc phục nguyên nhân trước khi tiến hành lại. Tốc độ danh định chỉ có ý nghĩa khi quy trình chuẩn bị được thực hiện đúng.

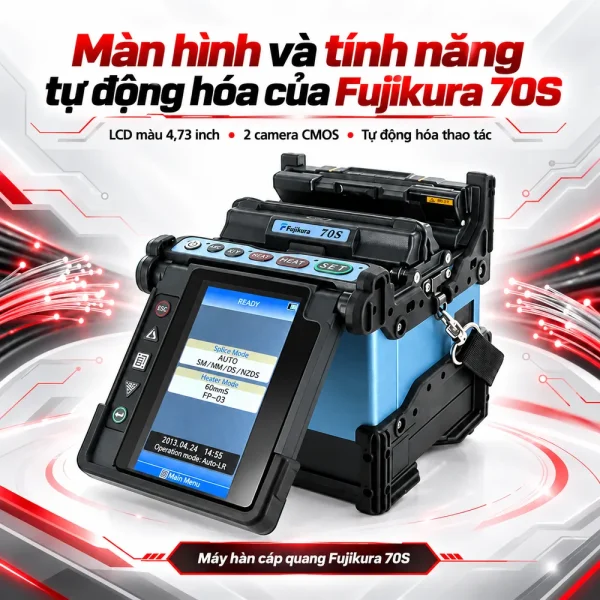

Màn hình và tính năng tự động hóa của Fujikura 70S

Fujikura 70S có màn hình LCD màu 4,73 inch, hiển thị hình ảnh từ hai camera CMOS. Độ phóng đại đạt 320 lần khi xem riêng trục X hoặc Y và 200 lần khi hiển thị đồng thời hai trục. Kỹ thuật viên có thể quan sát đầu sợi, vị trí căn chỉnh và thông báo lỗi trước khi hàn. Cơ cấu chắn gió tự động có thể được lập trình để đóng khi bắt đầu thao tác và mở sau khi kết thúc. Máy cũng cho phép mở tự động một kẹp giữ sợi sau bước kiểm tra lực kéo, giảm các thao tác lặp lại khi làm việc với nhiều mối nối. Bộ gia nhiệt có nắp đóng tự động, hỗ trợ phân bố nhiệt lên ống bảo vệ. Thiết bị còn cung cấp video hướng dẫn thao tác và hỗ trợ cập nhật phần mềm.

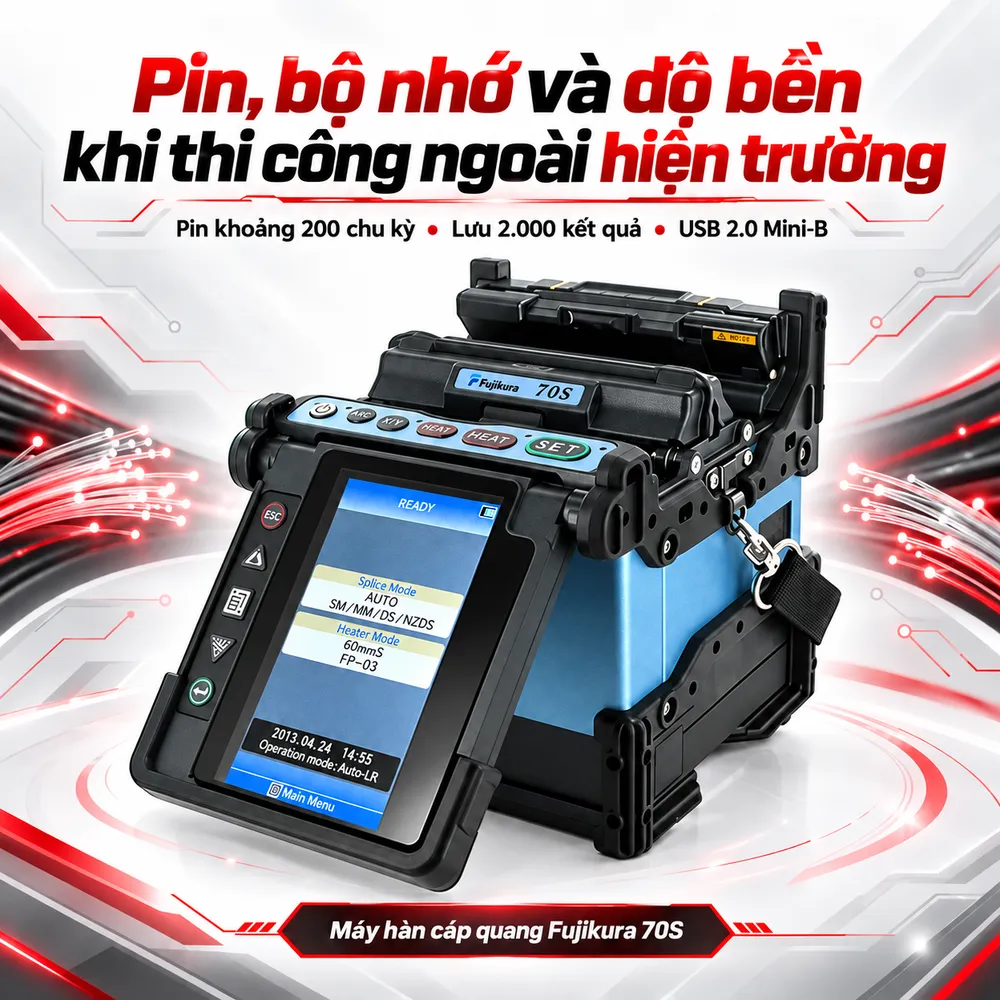

Pin, bộ nhớ và độ bền khi thi công ngoài hiện trường

Fujikura 70S sử dụng pin Lithium-ion BTR-09, cho khoảng 200 chu kỳ hàn kết hợp gia nhiệt trong điều kiện thử nghiệm. Không nên mặc định mọi bộ pin có dung lượng 4.000mAh nếu chưa kiểm tra nhãn pin thực tế. Thời lượng sử dụng chịu ảnh hưởng bởi tuổi pin, nhiệt độ và thời gian bật màn hình. Bộ nhớ lưu 2.000 kết quả hàn gần nhất, hỗ trợ xuất dữ liệu thông qua cổng USB 2.0 Mini-B. Kỹ thuật viên nên ghi thêm mã tuyến, số sợi và vị trí mối nối để thuận tiện đối chiếu hồ sơ nghiệm thu. Máy có kích thước 146 × 159 × 150 mm, trọng lượng khoảng 2,7 kg gồm pin. Điều kiện vận hành công bố từ -10°C đến 50°C, độ ẩm 0–95% không ngưng tụ và độ cao tối đa 5.000 m. Thiết kế được thử nghiệm về chống bụi IP5X, nước nhỏ giọt IPX2 và va đập; các phép thử không có nghĩa máy hoàn toàn chống nước hoặc không thể hư hỏng.

Ứng dụng, phụ kiện và lưu ý lựa chọn Fujikura 70S

Trong hệ thống FTTH, máy được dùng tại măng xông, hộp phối quang và tủ ODF. Với mạng LAN quang doanh nghiệp, thiết bị hỗ trợ nối tuyến giữa các tầng, tòa nhà hoặc phòng kỹ thuật. Phụ kiện thường gặp gồm pin BTR-09, adapter ADC-18, dây nguồn ACC-14, điện cực dự phòng ELCT2-20A, dao cắt CT-30A hoặc CT-06A và vali CC-30. Danh sách thực tế phụ thuộc gói cung cấp, đặc biệt với máy cũ, nên cần kiểm tra trước khi đặt hàng. Khi chọn mua máy đời cũ, cần kiểm tra màn hình, camera, bộ gia nhiệt, số lần phóng hồ quang, pin và kết quả hàn thử. Không nên mặc định còn bảo hành chính hãng chỉ dựa vào lời quảng cáo. Tham khảo danh mục Máy hàn cáp quang tại HulaTech để so sánh Fujikura 70S với các model đang cung cấp, xác nhận phụ kiện tương thích và nhận tư vấn theo yêu cầu công trình.
