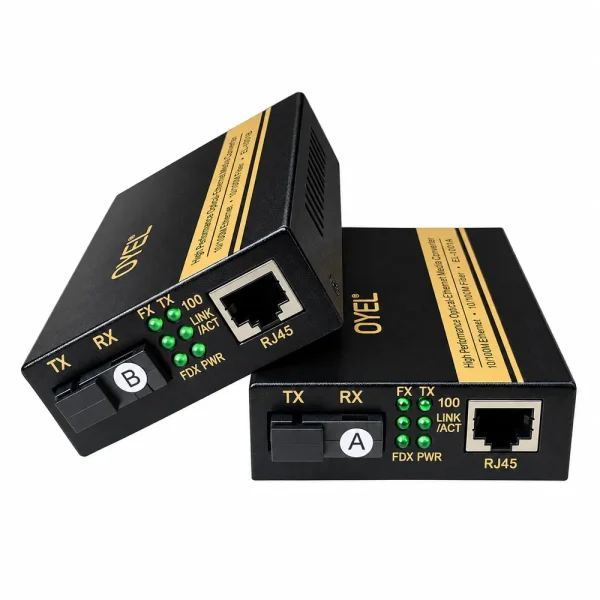

Media Converter quang 1 vào 1 ra 10/100Mbps OYEL EL-1001A/B

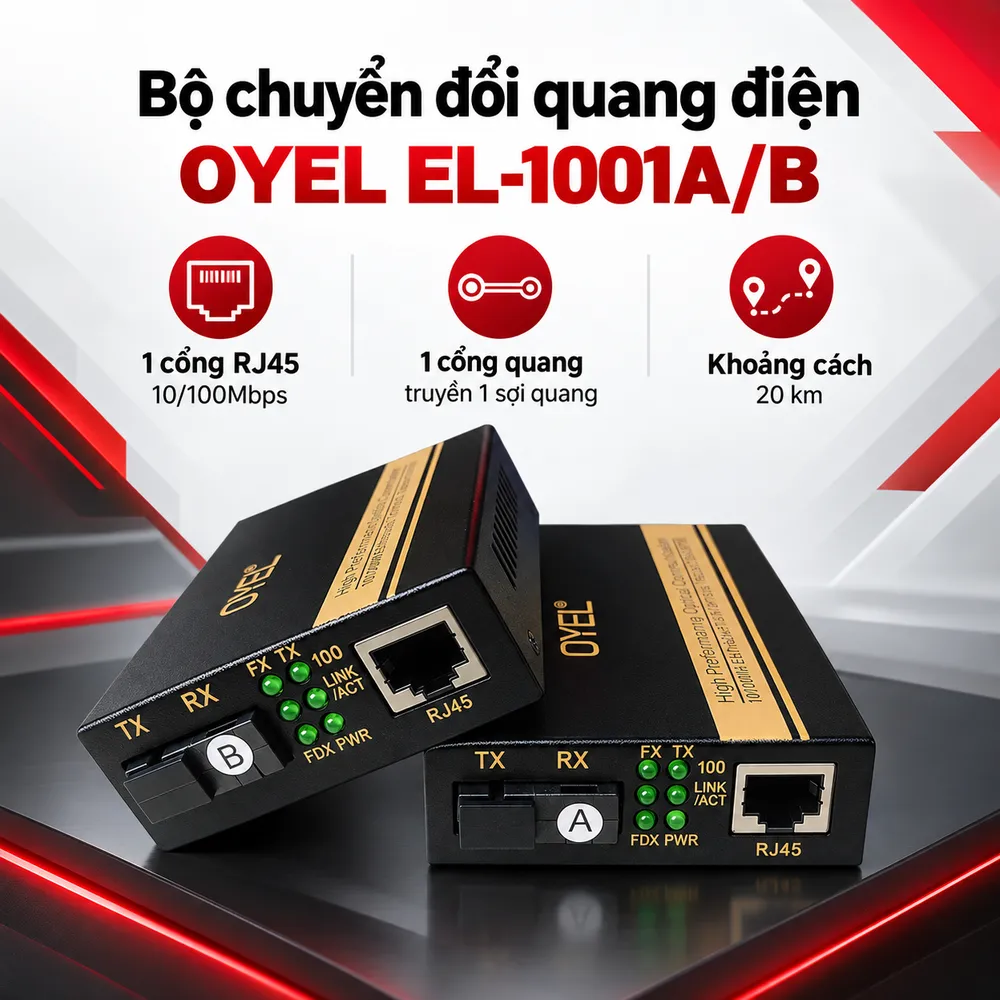

OYEL EL-1001A/B là bộ chuyển đổi quang điện được thiết kế để chuyển đổi tín hiệu giữa mạng Ethernet sử dụng cáp đồng và đường truyền cáp quang. Thiết bị có 1 cổng RJ45 10/100Mbps và 1 cổng quang, sử dụng một sợi quang cho tuyến truyền dẫn và hỗ trợ khoảng cách lên đến 20 km. Cấu hình 1 vào 1 phù hợp với các hệ thống cần kéo dài kết nối mạng giữa hai vị trí nhưng không muốn phụ thuộc vào giới hạn khoảng cách của cáp đồng Ethernet. Cho nhiều mô hình mạng hiện nay.

OYEL EL-1001A/B là thiết bị như thế nào?

Về chức năng, OYEL EL-1001A/B thuộc nhóm Media Converter, hay bộ chuyển đổi quang điện. Thiết bị nhận tín hiệu Ethernet từ cổng RJ45 và chuyển đổi sang tín hiệu quang để truyền trên cáp quang, sau đó thiết bị ở đầu bên kia thực hiện quá trình chuyển đổi ngược lại. Trong hệ thống mạng, Converter quang thường được sử dụng khi khoảng cách giữa hai thiết bị mạng vượt khả năng triển khai thực tế của cáp đồng hoặc khi tuyến truyền cần tận dụng hạ tầng cáp quang. OYEL EL-1001A/B là cấu hình dành cho kết nối một cổng Ethernet với một đường truyền quang.

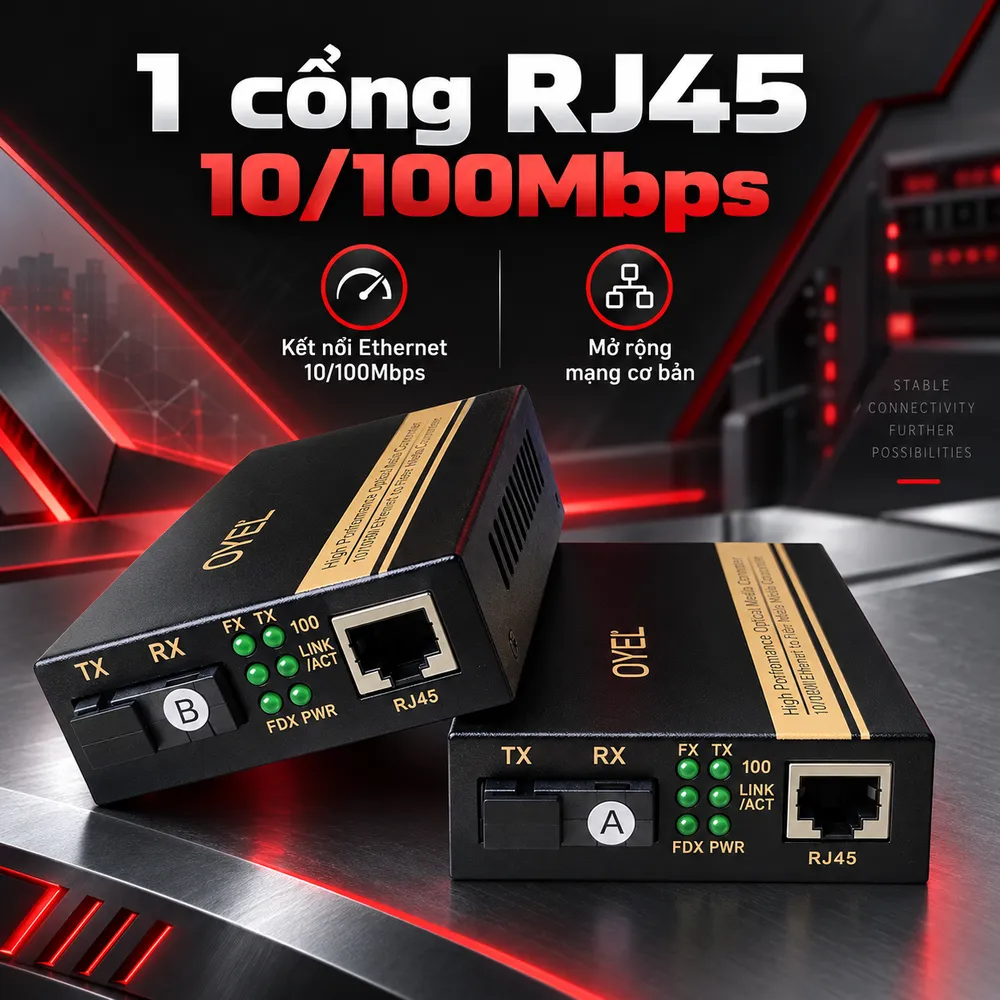

Cổng RJ45 hỗ trợ tốc độ 10/100Mbps

OYEL EL-1001A/B được trang bị 1 cổng RJ45 hỗ trợ Ethernet 10/100Mbps. Cổng mạng này phù hợp với switch, router, camera IP hoặc các thiết bị Ethernet hoạt động ở tốc độ tương ứng. Tốc độ 10/100Mbps cũng là yếu tố người dùng cần kiểm tra trước khi lựa chọn. Nếu thiết bị đầu cuối hoặc hệ thống cần băng thông Gigabit, model này không phải phương án phù hợp để khai thác đầy đủ tốc độ 1000Mbps. Ngược lại, với các đường truyền dữ liệu có lưu lượng vừa phải, hệ thống giám sát hoặc kết nối mạng cơ bản, mức 100Mbps có thể đáp ứng tùy theo yêu cầu thực tế.

Truyền dữ liệu qua một sợi quang

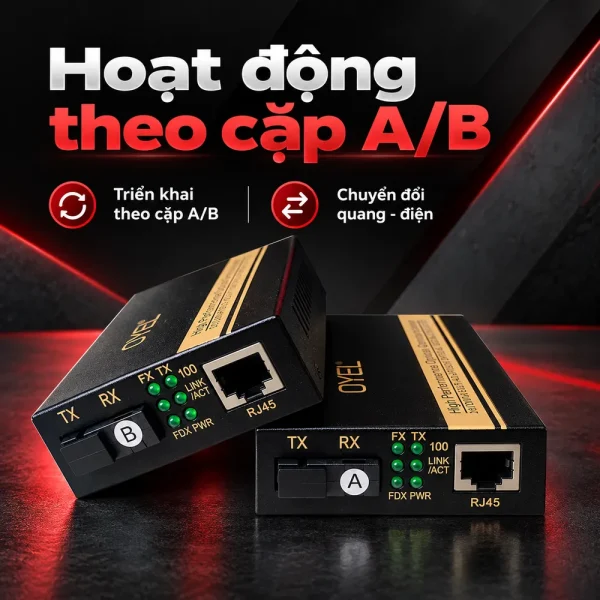

Một đặc điểm đáng chú ý của OYEL EL-1001A/B là sử dụng một sợi quang để truyền và nhận tín hiệu. Cấu hình này giúp giảm số lượng sợi cần sử dụng trên một tuyến kết nối so với phương án truyền quang cần hai sợi riêng biệt. Hai thiết bị A và B được sử dụng thành cặp ở hai đầu tuyến. Mỗi đầu đảm nhiệm bước sóng truyền và nhận tương ứng để dữ liệu có thể di chuyển hai chiều trên cùng một sợi quang. Vì vậy, khi mua và triển khai, người dùng cần lưu ý lựa chọn đúng cặp EL-1001A và EL-1001B thay vì sử dụng hai thiết bị cùng một phiên bản.

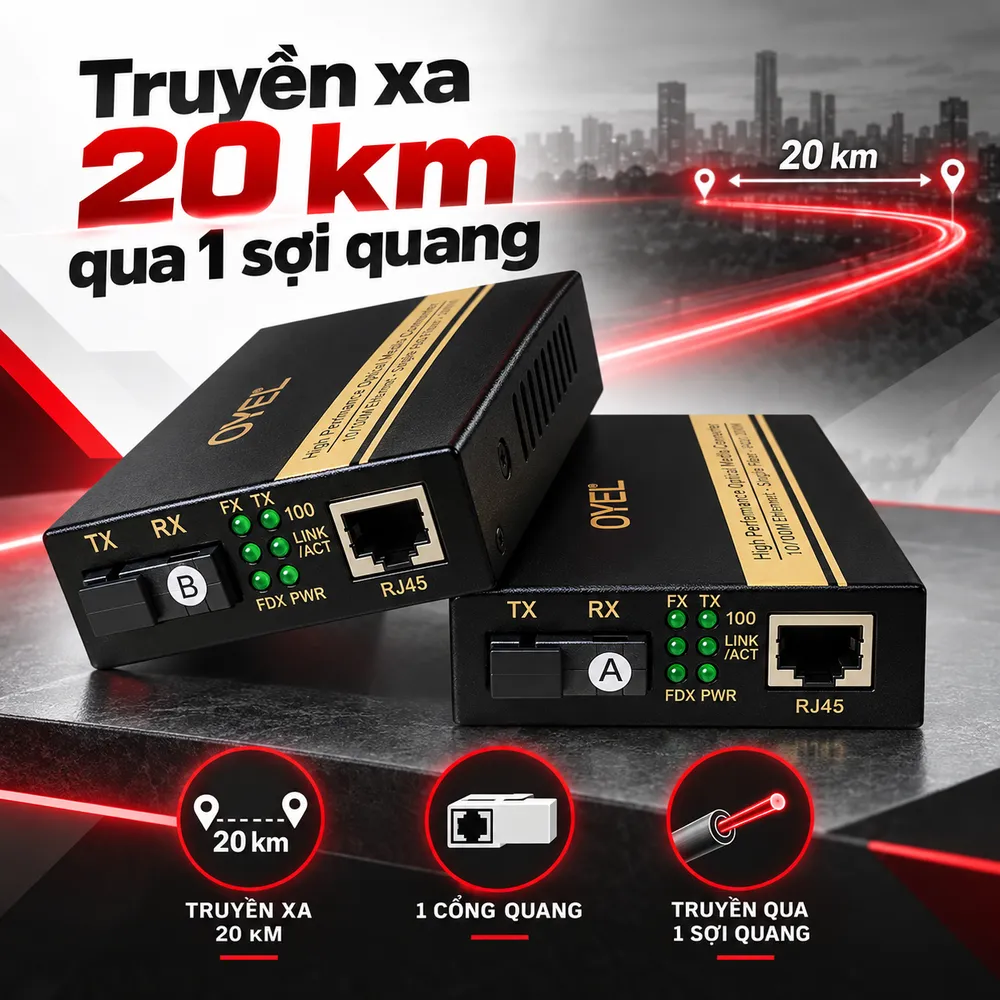

Khoảng cách truyền quang lên đến 20 km

OYEL EL-1001A/B hỗ trợ khoảng cách truyền quang lên đến 20 km. Đây là mức phù hợp cho nhiều tuyến kết nối giữa các tòa nhà, nhà xưởng, kho, khu kỹ thuật hoặc các điểm mạng phân tán trong cùng một khu vực. Tuy nhiên, con số 20 km là khoảng cách tối đa theo cấu hình sản phẩm và không nên được hiểu là mọi tuyến có chiều dài dưới 20 km đều chắc chắn hoạt động giống nhau. Chất lượng cáp, số lượng mối hàn, đầu nối, suy hao tại ODF và các điểm đấu nối đều ảnh hưởng đến ngân sách công suất quang của tuyến.

Cấu hình 1 vào 1 đơn giản cho hệ thống mạng

OYEL EL-1001A/B sử dụng cấu hình 1 cổng RJ45 và 1 cổng quang. Đây là dạng kết nối trực tiếp, phù hợp với nhu cầu kéo dài một đường Ethernet từ điểm A đến điểm B thông qua cáp quang. Ví dụ, tại đầu thứ nhất, cổng RJ45 có thể kết nối với switch mạng. Tín hiệu sau đó được chuyển sang quang và truyền trên tuyến cáp đến đầu thứ hai. Tại đây, thiết bị còn lại chuyển tín hiệu quang trở về Ethernet để kết nối với switch, camera hoặc thiết bị mạng tương ứng. Cấu trúc này giúp việc xác định sơ đồ kết nối tương đối rõ ràng và thuận tiện khi bảo trì.

Ứng dụng thực tế của OYEL EL-1001A/B

Media Converter OYEL EL-1001A/B có thể được sử dụng trong nhiều hệ thống mạng cần truyền Ethernet qua khoảng cách xa. Một số trường hợp phổ biến gồm kết nối mạng giữa hai tòa nhà, mở rộng đường truyền cho hệ thống camera IP, nối mạng giữa văn phòng và kho, hoặc đưa tín hiệu mạng đến khu vực sản xuất. Với cấu hình một sợi, hệ thống có thể giảm lượng sợi quang cần dành riêng cho một kết nối.

Những điểm cần lưu ý khi lựa chọn

Trước khi đặt mua OYEL EL-1001A/B, người dùng cần kiểm tra tốc độ mạng yêu cầu, loại cáp quang đang sử dụng, khoảng cách tuyến và cấu hình đầu nối của thiết bị thực tế. Đặc biệt, đây là bộ A/B hoạt động theo cặp nên cần lựa chọn đúng hai đầu tương ứng. Nếu hệ thống yêu cầu Gigabit Ethernet, nhiều cổng RJ45 hoặc khoảng cách vượt quá 20 km, nên lựa chọn model khác có thông số phù hợp hơn thay vì cố sử dụng thiết bị ngoài phạm vi thiết kế. OYEL EL-1001A/B là giải pháp chuyển đổi quang điện dành cho các tuyến Ethernet 10/100Mbps cần truyền xa đến 20 km bằng một sợi quang. Với cấu hình 1 RJ45 và 1 cổng quang, thiết bị phù hợp cho các hệ thống mạng cơ bản, camera và kết nối giữa những khu vực cách xa nhau. Khách hàng có thể liên hệ Hulatech để được tư vấn cấu hình, kiểm tra khả năng tương thích và nhận báo giá theo nhu cầu triển khai thực tế.
