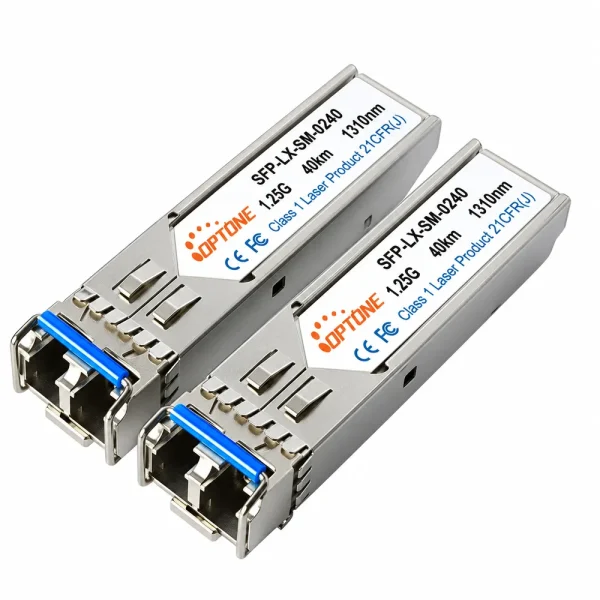

Module quang Optone SFP-LX-SM-0240 1.25Gbps 40Km

Module quang Optone SFP-LX-SM-0240 là bộ thu phát SFP Gigabit sử dụng bước sóng 1310nm, đầu nối LC Duplex và hai sợi quang Singlemode. Thiết bị có tốc độ tín hiệu 1,25Gbps, khoảng cách truyền dẫn danh định 40km, phù hợp làm uplink giữa các switch có khe SFP tương thích. Theo Optone, model này có công suất phát từ -5 đến 0dBm và độ nhạy thu dưới -24dBm; DDM là tính năng tùy chọn.

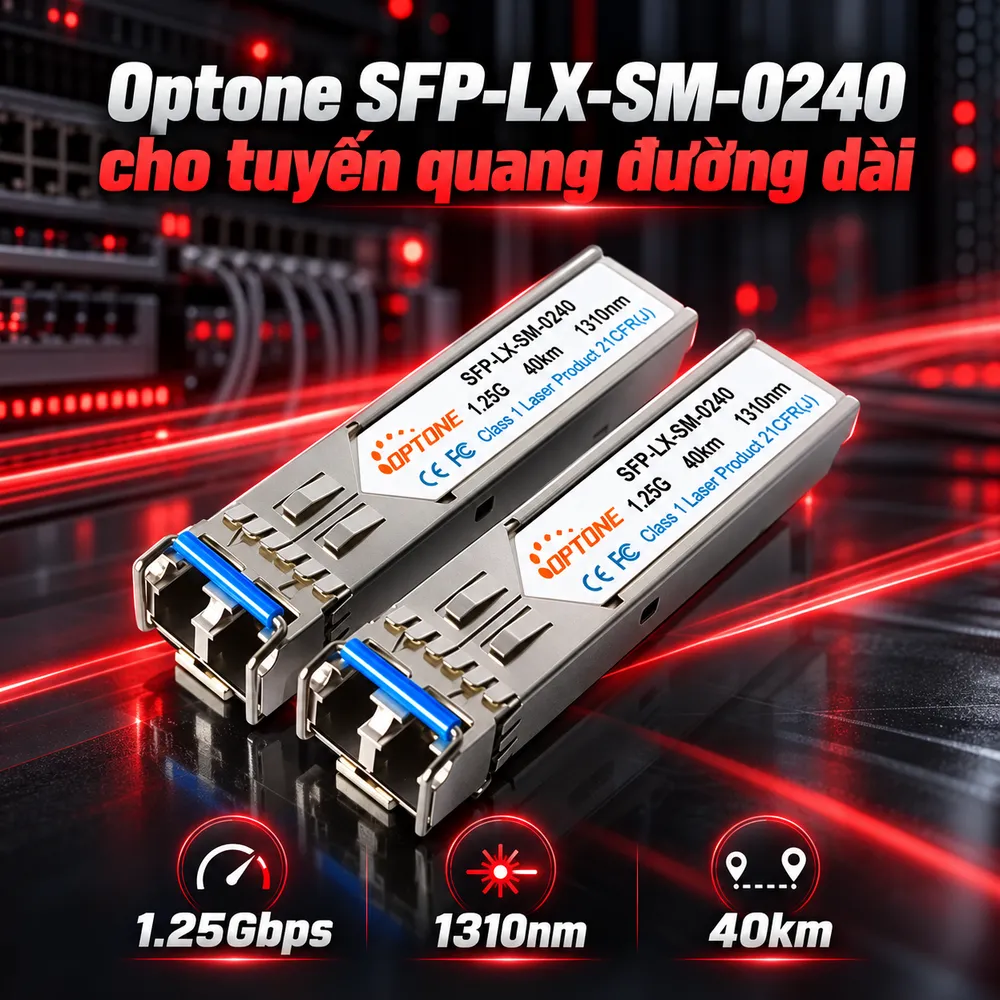

Vì sao Optone SFP-LX-SM-0240 được dùng cho tuyến quang đường dài?

Khi hai tủ mạng cách nhau nhiều kilomet, kết nối Ethernet bằng cáp đồng không còn đáp ứng giới hạn chiều dài thông thường. SFP-LX-SM-0240 tạo giao diện quang trên thiết bị có khe SFP Gigabit, giúp tận dụng tuyến Singlemode đã triển khai thay vì bố trí thêm nhiều điểm chuyển tiếp. Mã SFP-LX-SM-0240 thuộc dòng module 1,25Gbps của Optone. Đây là tốc độ tín hiệu trên giao diện quang; khi phục vụ Gigabit Ethernet, tốc độ dữ liệu Ethernet danh định là 1Gbps. Không nên hiểu module cung cấp kết nối ứng dụng 1,25Gbps hoặc tương đương thiết bị SFP+ 10Gbps. Việc chọn Module Quang SFP cho tuyến 40km cần đối chiếu kỹ tốc độ, loại sợi, bước sóng, ngân sách công suất quang và khả năng hỗ trợ của switch. Không phải mọi khe SFP đều hoạt động với mọi module dù kích thước lắp đặt giống nhau.

Ba yếu tố kỹ thuật quyết định khả năng kết nối

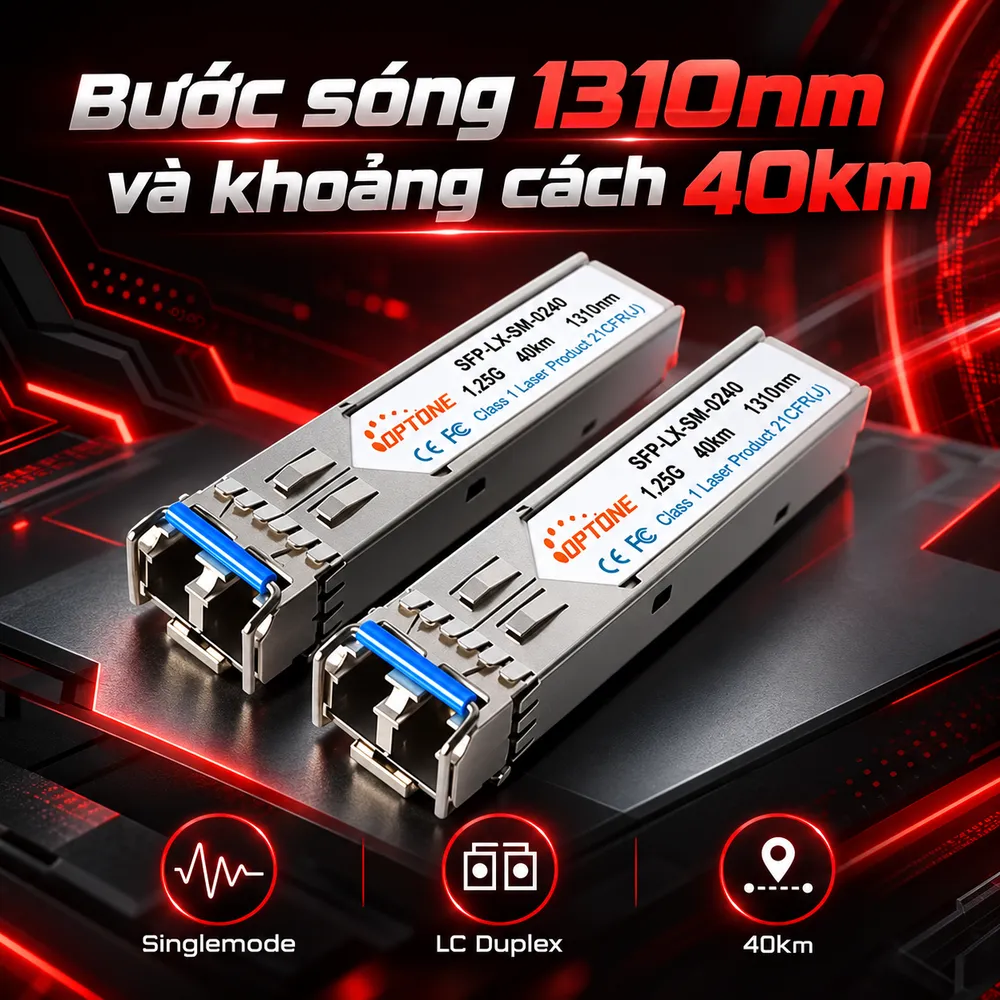

Bước sóng 1310nm và bộ phát DFB

Optone công bố SFP-LX-SM-0240 sử dụng bước sóng 1310nm trên cáp quang Singlemode, với khoảng cách tối đa 40km. Công nghệ phát DFB phù hợp yêu cầu truyền tín hiệu trên tuyến dài, kết hợp bộ thu PIN trong thiết kế transceiver. Model này khác SFP-LX-SM-0220 truyền 20km và dòng SFP-ZX-SM dùng bước sóng 1550nm. Số kilomet ghi trên tên không thay thế bước đánh giá đặc tính quang, bởi hai module có cùng khoảng cách vẫn có thể khác nhau về công suất, độ nhạy hoặc tiêu chuẩn giao diện.

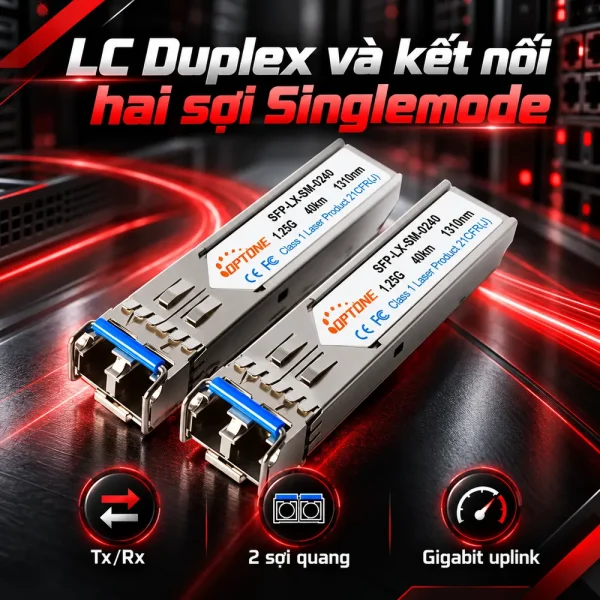

LC Duplex và nguyên tắc đấu hai sợi

SFP-LX-SM-0240 sử dụng hai đầu LC trên một module, gọi là LC Duplex. Một sợi Singlemode dành cho chiều phát Tx, sợi còn lại dành cho chiều nhận Rx. Phải nối Tx sang Rx và Rx sang Tx; nếu đấu sai, đường truyền có thể không hình thành liên kết. Đây không phải module BiDi dùng một sợi với hai bước sóng. Khi lựa chọn dây nhảy, adapter hoặc hộp phối quang, cần xác nhận kiểu đầu connector và chuẩn đánh bóng phù hợp. Đầu nối bẩn hoặc tiếp xúc kém có thể gây suy hao dù switch nhận diện module bình thường.

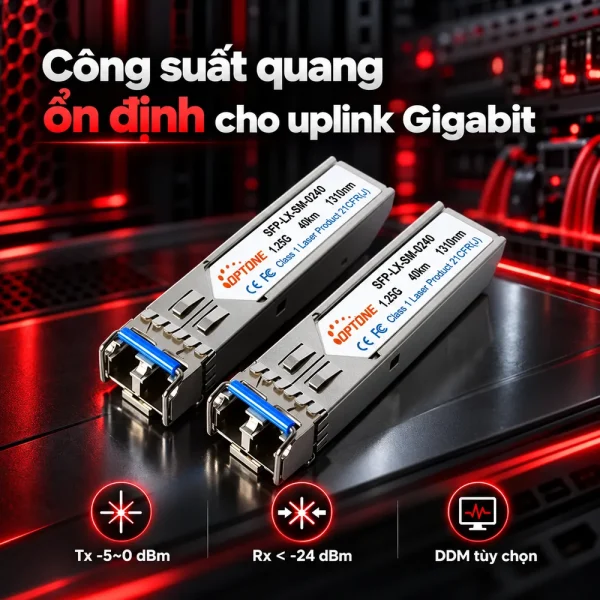

Công suất thu phát, DDM và nhiệt độ

Theo Optone, công suất phát của SFP-LX-SM-0240 nằm trong khoảng -5 đến 0dBm, độ nhạy thu dưới -24dBm. Các giá trị này giúp kỹ thuật viên tính ngân sách suy hao, bao gồm chiều dài sợi, mối hàn, đầu nối và dự phòng vận hành. Tài liệu dòng SFP Duplex công bố DDM là lựa chọn tùy phiên bản, không phải cấu hình bắt buộc của mọi SFP-LX-SM-0240. Nếu cần xem công suất quang, điện áp hoặc nhiệt độ từ switch, hãy xác nhận đúng mã đặt hàng và khả năng đọc dữ liệu của thiết bị chủ. Module sử dụng nguồn 3,3V, hỗ trợ cắm nóng và tuân thủ SFP MSA, SFF-8472. Dòng tiêu chuẩn hoạt động ở 0–70°C; dải -40 đến +85°C chỉ áp dụng khi đặt đúng phiên bản công nghiệp.

Những hệ thống phù hợp với đường uplink 40km

Trong mạng doanh nghiệp nhiều cơ sở, module có thể kết nối switch phân phối tại hai địa điểm qua một cặp sợi Singlemode. Ở khu công nghiệp, đường uplink quang giúp truyền dữ liệu giữa tủ mạng nhà xưởng và trung tâm điều hành mà không phụ thuộc chiều dài cáp đồng. Đối với camera IP, liên kết Gigabit có thể chuyển dữ liệu từ switch tập trung về máy chủ ghi hình. Tuy nhiên, số camera phù hợp phụ thuộc bitrate, độ phân giải, chuẩn nén và lưu lượng đồng thời. Không thể xác định một số lượng camera cố định chỉ từ tên module hoặc tốc độ 1Gbps. Optone còn liệt kê những ứng dụng giao diện switch, router, máy chủ và mạng truyền dẫn quang. Khả năng sử dụng trong hệ thống Fibre Channel hoặc SONET phụ thuộc tốc độ yêu cầu, cấu hình và thiết bị chủ; không nên coi tương thích SFP MSA là bằng chứng hỗ trợ mọi giao thức.

Kiểm tra trước khi mua và nghiệm thu tuyến quang

Trước khi đặt hàng, hãy xác nhận model switch, phiên bản phần mềm, loại khe SFP và module đối ứng. Một số thiết bị giới hạn danh sách transceiver được hỗ trợ. Với nhu cầu DDM hoặc nhiệt độ công nghiệp, yêu cầu tài liệu đúng phiên bản và thông tin trên nhãn hàng. Khi thi công, cần vệ sinh đầu LC, kiểm tra hướng Tx/Rx, tránh uốn sợi quá mức và tuân thủ an toàn laser. Sau khi liên kết hoạt động, kiểm tra tốc độ cổng, trạng thái Link, bộ đếm lỗi và thông số quang nếu thiết bị hỗ trợ. Đường truyền gần 40km cần đo suy hao để bảo đảm đủ dự phòng công suất; tuyến quá ngắn cũng cần tránh vượt ngưỡng thu cho phép. Nếu cổng không lên, nên kiểm tra dây nhảy, phối quang, đầu nối và tính tương thích trước khi thay module. Optone SFP-LX-SM-0240 phù hợp cho kết nối Gigabit 1310nm trên hai sợi Singlemode với cự ly tối đa 40km theo điều kiện hãng. Khách hàng có thể liên hệ HulaTech để đối chiếu cấu hình, phụ kiện quang, chính sách bảo hành và nhận báo giá cho dự án.
