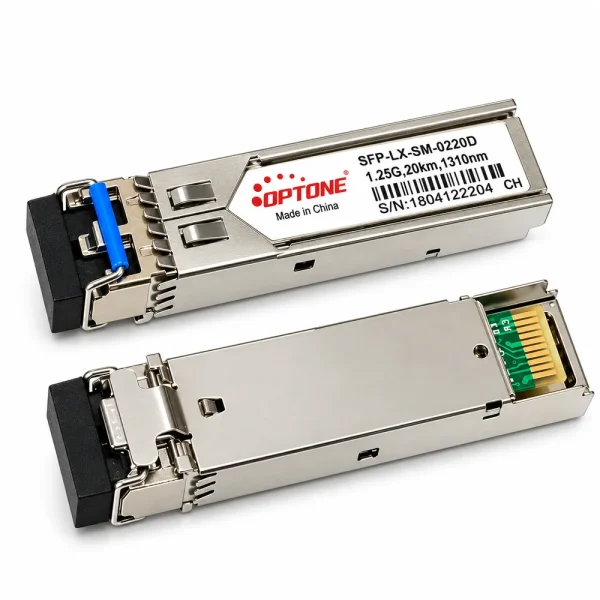

Module quang SFP-LX-SM-0220 Single Mode 1.25Gbps 20Km

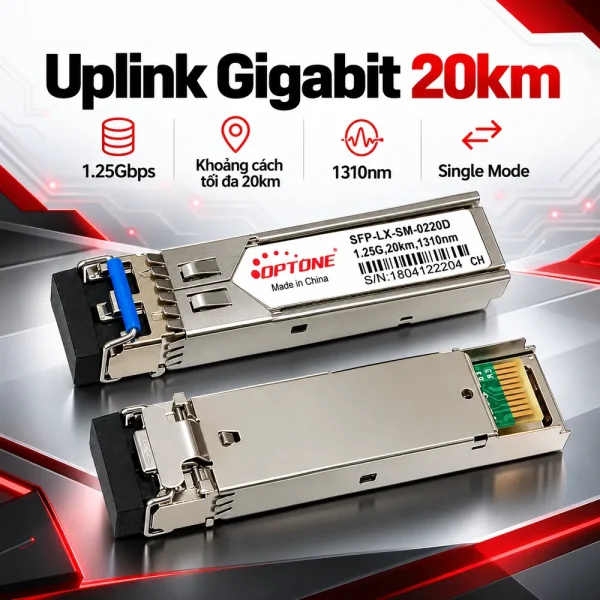

Module quang Optone SFP-LX-SM-0220 là bộ thu phát quang dạng SFP (Mini-GBIC) sử dụng hai sợi Single Mode, bước sóng 1310nm và đầu nối LC Duplex. Theo công bố của Optone, module hỗ trợ tốc độ tín hiệu 1,25Gbps, khoảng cách truyền dẫn tối đa 20km, phù hợp cho các đường uplink Gigabit Ethernet trên thiết bị có khe SFP tương thích.

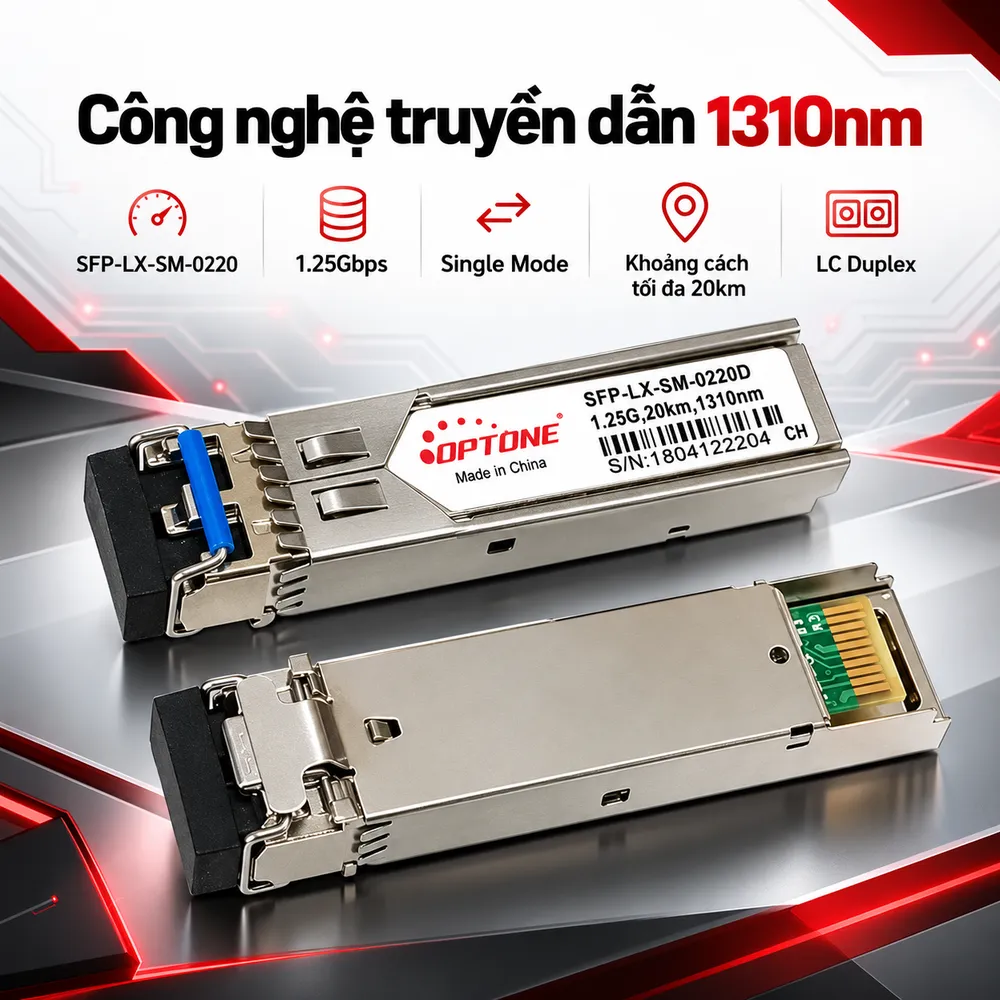

Công nghệ truyền dẫn 1310nm và kết nối LC Duplex

Optone công bố SFP-LX-SM-0220 hoạt động tại bước sóng 1310nm, sử dụng hai cổng LC cho hai chiều truyền nhận. Cổng TX phát tín hiệu lên một sợi quang; cổng RX nhận tín hiệu từ sợi còn lại. Do đó, sản phẩm không phải module BiDi truyền hai chiều trên một sợi. Khoảng cách tối đa 20km áp dụng khi tuyến cáp và công suất quang đáp ứng yêu cầu. Theo bảng sản phẩm chính hãng, công suất phát nằm trong khoảng -9 đến -3dBm, còn độ nhạy thu được công bố dưới -23dBm. Các thông số hỗ trợ đánh giá suy hao tuyến. Ngoài chiều dài cáp, cần tính đến suy hao tại mối hàn, adapter, dây nhảy và đầu nối. Nên đo công suất quang để tiện kiểm tra và bảo trì. Một tuyến ngắn hơn 20km vẫn có thể gặp lỗi nếu đầu connector bẩn hoặc mối nối kém. Ngược lại, không được xem 20km là cam kết hoạt động với mọi tuyến mà không kiểm tra ngân sách quang.

Đặc điểm kỹ thuật và lợi ích sử dụng

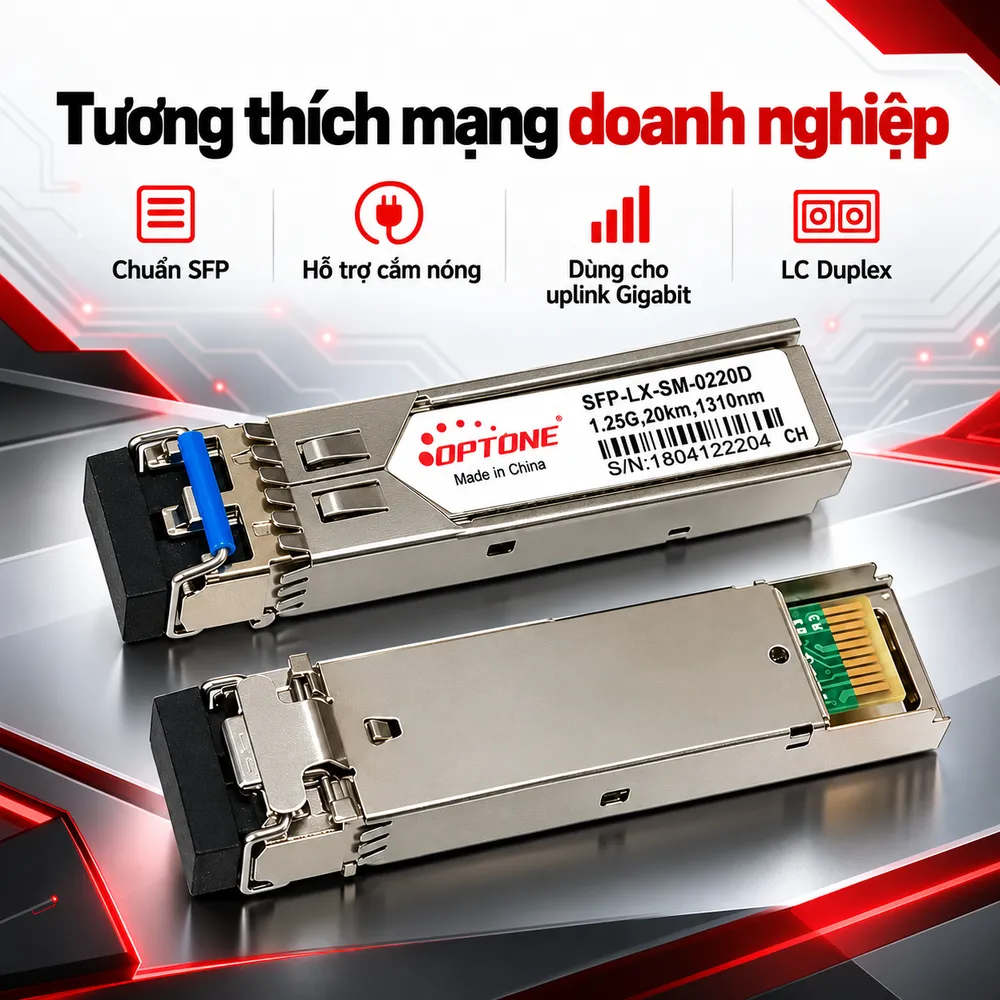

Module sử dụng nguồn 3,3V từ khe SFP và hỗ trợ cắm nóng theo thiết kế dòng sản phẩm. Khả năng tháo lắp giúp đơn vị vận hành thay thế linh kiện tại cổng được hỗ trợ, nhưng thao tác vẫn làm gián đoạn kết nối đang đi qua cổng đó. Sử dụng cáp Single Mode giúp kết nối giữa các tủ mạng ở những khu vực cách xa nhau, đồng thời tránh dẫn điện trực tiếp qua sợi quang giữa hai vị trí. Optone công bố dòng SFP này tuân theo SFP MSA và SFF-8472. Chức năng giám sát chẩn đoán số, thường gọi là DDM hoặc DOM, cần được kiểm tra theo phiên bản module và mức hỗ trợ của thiết bị chủ trước khi sử dụng các chỉ số như công suất phát, công suất thu hoặc nhiệt độ. Phiên bản thương mại và công nghiệp có dải nhiệt độ hoạt động khác nhau. Với môi trường ngoài trời hoặc tủ kỹ thuật nóng, cần xác nhận đúng biến thể đặt hàng; không mặc định sản phẩm thương mại chịu được dải -40 đến +85°C.

Ứng dụng trong hạ tầng mạng Gigabit

Trong tòa nhà văn phòng, SFP-LX-SM-0220 có thể dùng làm uplink giữa các switch tại phòng máy và tủ mạng ở khu vực khác. Khi tuyến cáp có sẵn hai sợi Single Mode, đầu LC Duplex giúp triển khai kết nối quang mà không phải bổ sung bộ chuyển đổi quang điện riêng nếu switch đã có khe SFP phù hợp. Trong nhà xưởng, sợi quang hạn chế ảnh hưởng nhiễu điện từ, song thiết bị vẫn cần nguồn và điều kiện lắp đặt phù hợp. Với hệ thống camera IP, cần tính tổng bitrate, lưu lượng dự phòng và cấu hình mạng; không thể suy ra số lượng camera chỉ từ thông số 1,25Gbps. Khi lựa chọn Module Quang SFP cho những ứng dụng này, cần kiểm tra đồng thời tốc độ Ethernet, loại sợi, khoảng cách và chính sách hỗ trợ module của từng hãng switch.

Lưu ý tương thích, lắp đặt và kiểm tra sự cố

Hai đầu liên kết cần module tương ứng về tốc độ, giao diện quang và đặc tính phát nhận. Với LC Duplex, sợi từ TX đầu thứ nhất phải nối tới RX đầu thứ hai và ngược lại. Không kết nối nhầm với module một sợi BiDi dù cùng bước sóng danh định. Trước khi triển khai, kỹ thuật viên nên kiểm tra thông số của cổng SFP, danh sách mã được thiết bị hỗ trợ và cấu hình phần mềm. Việc tuân thủ SFP MSA không có nghĩa module tương thích với mọi switch Cisco, HP hay các hãng khác; một số thiết bị yêu cầu nhận diện hoặc cấu hình riêng. Nếu không lên liên kết, hãy kiểm tra hướng đấu TX/RX, tình trạng đầu LC, độ suy hao cáp và trạng thái cổng. Có thể thử dây nhảy đã xác nhận tốt hoặc thay module tại từng đầu để khoanh vùng nguyên nhân. Không nhìn trực tiếp vào đầu phát quang và luôn đậy nắp bảo vệ khi không sử dụng.

Tư vấn lựa chọn Optone SFP-LX-SM-0220 tại HulaTech

Optone SFP-LX-SM-0220 phù hợp cho liên kết Gigabit trên hai sợi Single Mode với bước sóng 1310nm và phạm vi công bố 20km. Để chọn đúng cấu hình, khách hàng nên cung cấp model switch, chiều dài tuyến, loại connector và yêu cầu giám sát DDM nếu có. HulaTech hỗ trợ đối chiếu thông số, tư vấn phương án kết nối và báo giá theo nhu cầu triển khai thực tế.
