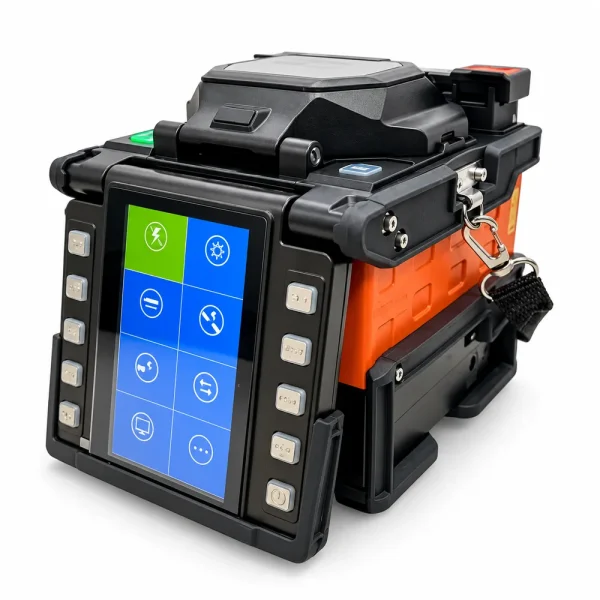

Máy hàn quang Comway C5 – Căn chỉnh lõi PAS, hàn nhanh 5 giây

Máy hàn quang Comway C5 là thiết bị hàn nối sợi quang bằng hồ quang điện, sử dụng công nghệ căn chỉnh lõi PAS (Profile Alignment System). Sản phẩm thuộc thương hiệu Comway Technology LLC của Mỹ, hỗ trợ thi công mạng FTTx, hệ thống LAN quang và bảo trì tuyến truyền dẫn. Theo thông số do nhà phân phối cung cấp, máy có thời gian hàn nhanh 5 giây, pin 5600mAh và khả năng hàn sợi Single Mode (SM), Multimode (MM). Comway C5 tích hợp các chức năng căn chỉnh, hàn nối và gia nhiệt bảo vệ mối hàn. Tuy nhiên, một số thông số được công bố khác nhau giữa các đơn vị phân phối, cần xác nhận theo phiên bản máy thực tế.

Công nghệ căn chỉnh PAS trên Comway C5 kiểm soát suy hao như thế nào?

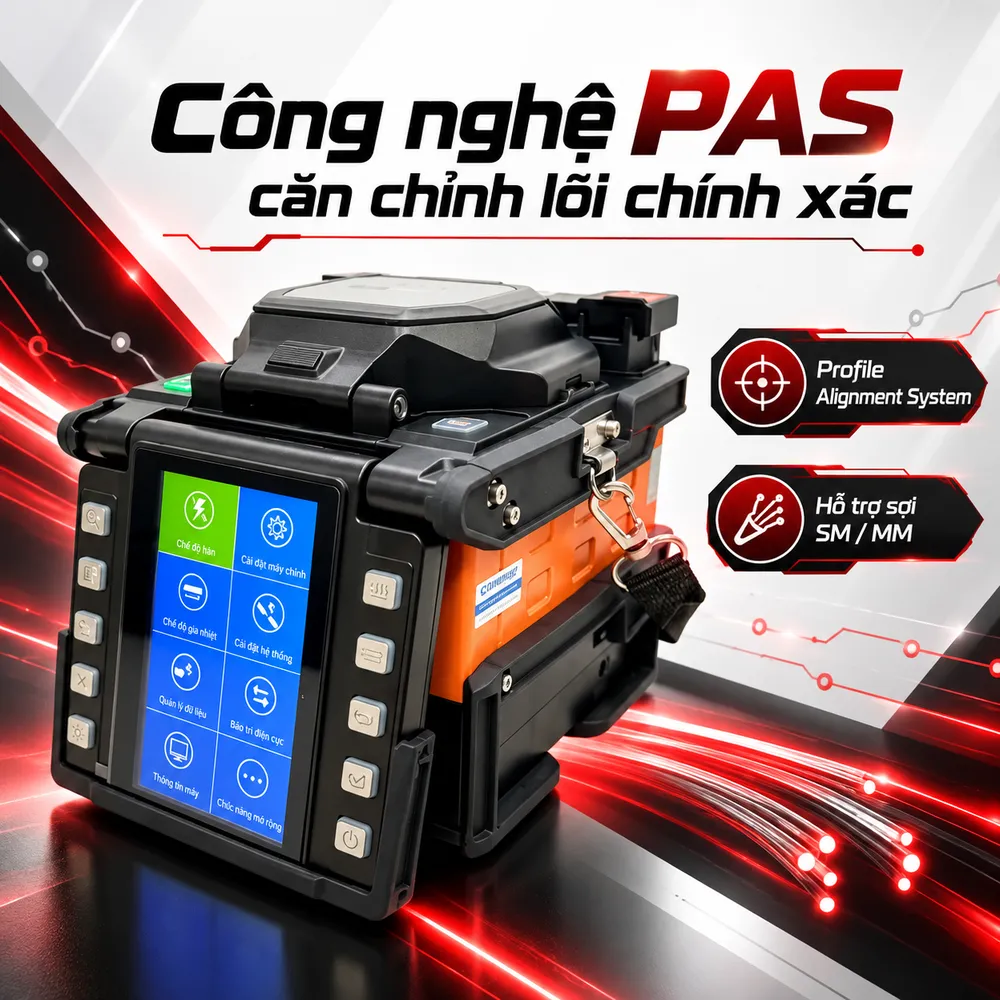

Căn chỉnh lõi trước khi phóng hồ quang

Comway C5 sử dụng công nghệ PAS để quan sát và căn chỉnh hai đầu sợi quang trước khi thực hiện quá trình hàn. Hệ thống camera phân tích hình ảnh sợi, hỗ trợ điều chỉnh vị trí lõi nhằm hạn chế sai lệch tại điểm nối. Công nghệ này phù hợp với những hệ thống truyền dẫn cần kiểm soát suy hao, đặc biệt tại các tuyến có nhiều mối hàn. Theo thông tin nhà phân phối, thiết bị có độ chính xác căn chỉnh khoảng ±0,005 mm. Tuy nhiên, giá trị này chưa được đối chiếu với tài liệu kỹ thuật C5 riêng của nhà sản xuất và cần xác nhận trước khi sử dụng làm tiêu chí nghiệm thu.

Comway C5 hỗ trợ những loại sợi quang nào?

Máy hỗ trợ hàn sợi Single Mode và Multimode. Một số tài liệu phân phối còn liệt kê các loại sợi theo tiêu chuẩn ITU-T G.652, G.651, G.653, G.655 và G.657. Khả năng hỗ trợ nhiều loại sợi giúp thiết bị phục vụ mạng truy nhập thuê bao, mạng doanh nghiệp và những tuyến truyền dẫn sử dụng cấu hình sợi tương ứng. Về chất lượng mối nối, một bảng thông số công bố mức suy hao 0,01 dB nhưng không xác định rõ loại sợi và điều kiện thử nghiệm. Trong khi đó, các nhà phân phối khác ghi suy hao điển hình 0,02 dB với SM và 0,01 dB với MM. Do đó, không nên xem 0,01 dB là mức suy hao bảo đảm cho mọi mối hàn. Kết quả thực tế cần được đánh giá bằng thiết bị đo suy hao quang hoặc OTDR theo yêu cầu công trình.

Tốc độ hàn và gia nhiệt Comway C5 có đáp ứng công việc hiện trường?

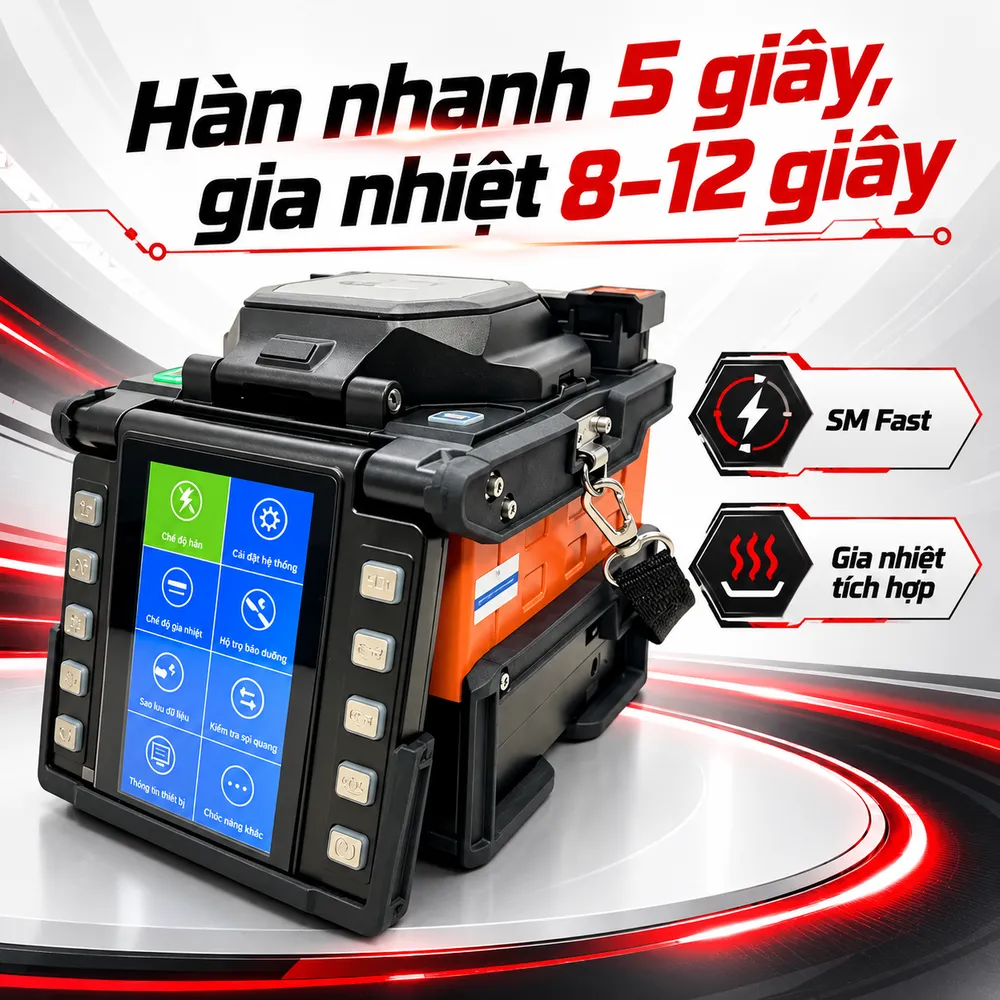

Hàn nhanh 5 giây trong chế độ SM Fast

Theo cấu hình được một số nhà phân phối công bố, Comway C5 hoàn thành quá trình hàn trong khoảng 5 giây ở chế độ SM Fast. Thời gian hàn ngắn hỗ trợ giảm tổng thời gian thi công khi kỹ thuật viên phải xử lý nhiều mối nối tại hộp phối quang, măng xông hoặc tủ ODF. Tuy nhiên, một số tài liệu khác ghi thời gian hàn khoảng 6 giây. Sự khác biệt có thể liên quan đến phiên bản và chương trình vận hành; cần kiểm tra trên thiết bị thực tế. Comway C5 còn được giới thiệu với chức năng tự động hiệu chỉnh công suất phóng hồ quang theo điều kiện môi trường. Tính năng này hỗ trợ duy trì quá trình hàn, nhưng không thay thế công việc vệ sinh điện cực và kiểm tra chất lượng đầu sợi.

Bộ gia nhiệt tích hợp và bảo vệ mối nối

Sau khi hàn, kỹ thuật viên đưa mối nối vào ống co nhiệt và đặt trong bộ gia nhiệt tích hợp. Thời gian gia nhiệt được các đơn vị phân phối công bố từ khoảng 8 đến 12 giây tùy cấu hình. Bảng thông số đầu vào ghi 10 giây và cho phép điều chỉnh chương trình. Bộ gia nhiệt giúp bảo vệ khu vực sợi đã nối trước những tác động cơ học thông thường khi lắp đặt vào khay hàn. Để đạt kết quả ổn định, kỹ thuật viên cần lựa chọn đúng loại ống co nhiệt, đặt mối nối tại vị trí phù hợp và để ống nguội trước khi cố định.

Cần chuẩn bị sợi như thế nào?

Trước khi hàn, cần tuốt lớp bọc, làm sạch sợi bằng vật tư phù hợp và sử dụng dao cắt chính xác để tạo bề mặt đầu sợi đạt yêu cầu. Đầu sợi không sạch, góc cắt sai hoặc rãnh định vị bám bụi đều có thể làm tăng suy hao và khiến máy phải thực hiện lại mối hàn. Quy trình chuẩn bị sợi vì vậy có vai trò tương đương với tốc độ hàn tự động của thiết bị.

Pin 5600mAh và thiết kế Comway C5 phù hợp thi công ra sao?

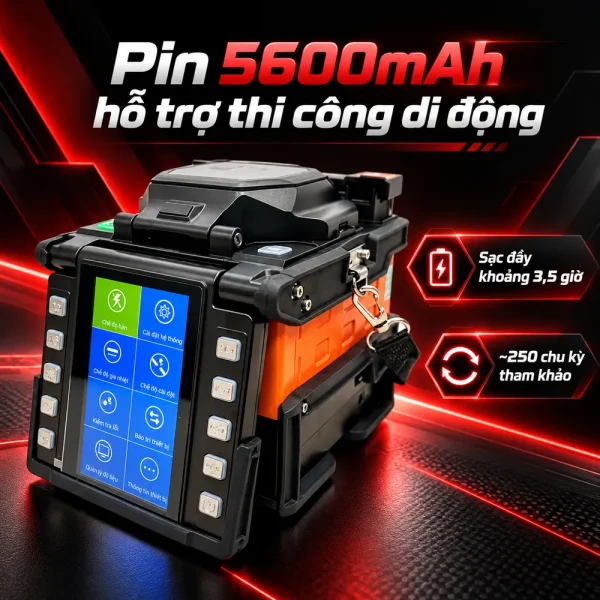

Pin dung lượng 5600mAh hỗ trợ làm việc di động

Comway C5 được giới thiệu với pin Lithium dung lượng 5600mAh, thời gian sạc đầy khoảng 3,5 giờ theo bảng thông số nhà phân phối. Một số tài liệu bán hàng công bố khoảng 250 chu kỳ hàn và gia nhiệt sau mỗi lần sạc. Đây là giá trị tham khảo, phụ thuộc chế độ sử dụng, nhiệt độ và tình trạng pin. Máy hỗ trợ cấp điện ngoài thông qua adapter. Thông tin nguồn DC 12V/2A cần được đối chiếu trực tiếp với nhãn thiết bị và bộ cấp nguồn đi kèm trước khi sử dụng. Với những công trình không có nguồn điện cố định, kỹ thuật viên nên kiểm tra dung lượng pin trước khi di chuyển và chuẩn bị phương án cấp nguồn dự phòng.

Trọng lượng, khả năng bảo vệ và tuổi thọ điện cực

Trọng lượng Comway C5 được công bố khác nhau giữa các nguồn, phổ biến khoảng 2,2–2,5 kg tùy cấu hình. Người mua cần xác nhận khối lượng đã bao gồm pin hay chưa. Máy được giới thiệu với thiết kế hỗ trợ chống va đập, hạn chế bụi và nước mưa. Tuy nhiên, chưa có cấp bảo vệ IP riêng của C5 được xác minh từ tài liệu hãng. Vì vậy, không nên vận hành máy dưới mưa lớn hoặc để nước xâm nhập vào bộ phận quang học. Điện cực Comway CE-03 được hãng công bố tương thích với C5 và có tuổi thọ danh định khoảng 5.000 lần phóng hồ quang. Kiểm tra điện cực, vệ sinh rãnh chữ V và bảo quản máy trong vali là những công việc cần thực hiện định kỳ.

Comway C5 phù hợp ứng dụng nào và cần lưu ý gì khi lựa chọn?

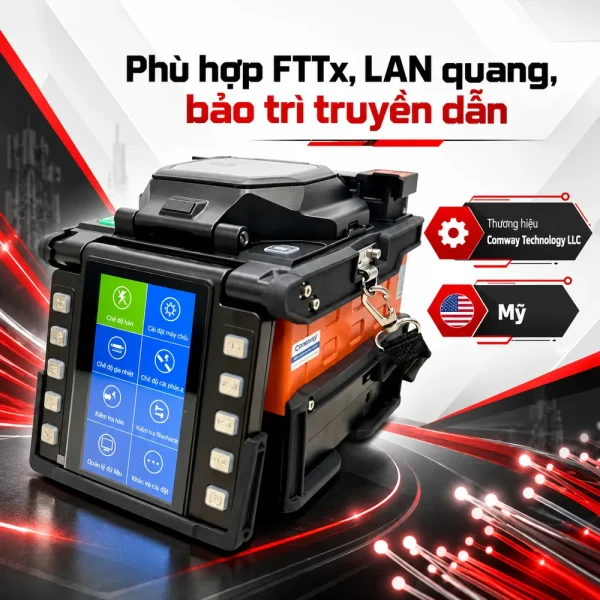

Thi công mạng FTTH, LAN quang và bảo trì viễn thông

Comway C5 được sử dụng trong thi công hạ tầng mạng truy nhập quang, nối sợi tại hộp phối quang và xử lý mối nối trong măng xông. Đối với doanh nghiệp, máy hỗ trợ nối tuyến cáp quang giữa tủ mạng, các tầng kỹ thuật và khu vực nhà xưởng. Thiết bị cũng phục vụ bảo trì mạng truyền dẫn, hệ thống camera sử dụng đường trục quang và những công việc khắc phục sự cố đứt cáp. Tùy dự án, kỹ thuật viên cần đối chiếu loại sợi, yêu cầu suy hao và khối lượng mối nối để đánh giá mức độ phù hợp.

Những thông tin cần xác nhận trước khi mua

Trước khi lựa chọn Comway C5, nên kiểm tra phiên bản máy, số serial, nguồn cấp, pin, điện cực, dao cắt và bộ phụ kiện đi kèm. Đặc biệt, các thông số về thời gian hàn, gia nhiệt, khối lượng và suy hao đang có sự khác biệt giữa tài liệu của các nhà phân phối. Thông số tần số 200kHz và độ chính xác ±0,005 mm cũng cần tài liệu nhà sản xuất xác nhận. Nếu mua máy đã qua sử dụng, cần thử hàn thực tế, kiểm tra hình ảnh camera, chất lượng gia nhiệt và tình trạng pin. Máy hàn quang Comway C5 phù hợp để xem xét khi cần thiết bị căn chỉnh lõi PAS, vận hành bằng pin và hỗ trợ thi công nhiều loại sợi quang. Khách hàng có thể tham khảo danh mục Máy hàn cáp quang tại HulaTech để lựa chọn thiết bị, xác nhận cấu hình, phụ kiện và nhận báo giá theo yêu cầu công trình.
