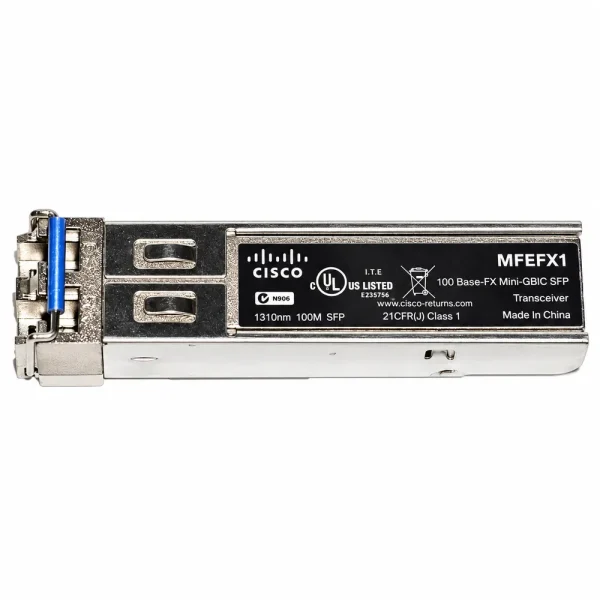

Module quang SFP Cisco MFEFX1 100BASE-FX

Module quang SFP Cisco MFEFX1 100BASE-FX là bộ thu phát quang Fast Ethernet 100 Mbps dành cho cáp multimode. Theo Cisco, sản phẩm sử dụng bước sóng 1310 nm, đầu nối LC Duplex và truyền tối đa 2 km. Module phù hợp với đường kết nối 100 Mbps giữa các thiết bị mạng có khe SFP tương thích.

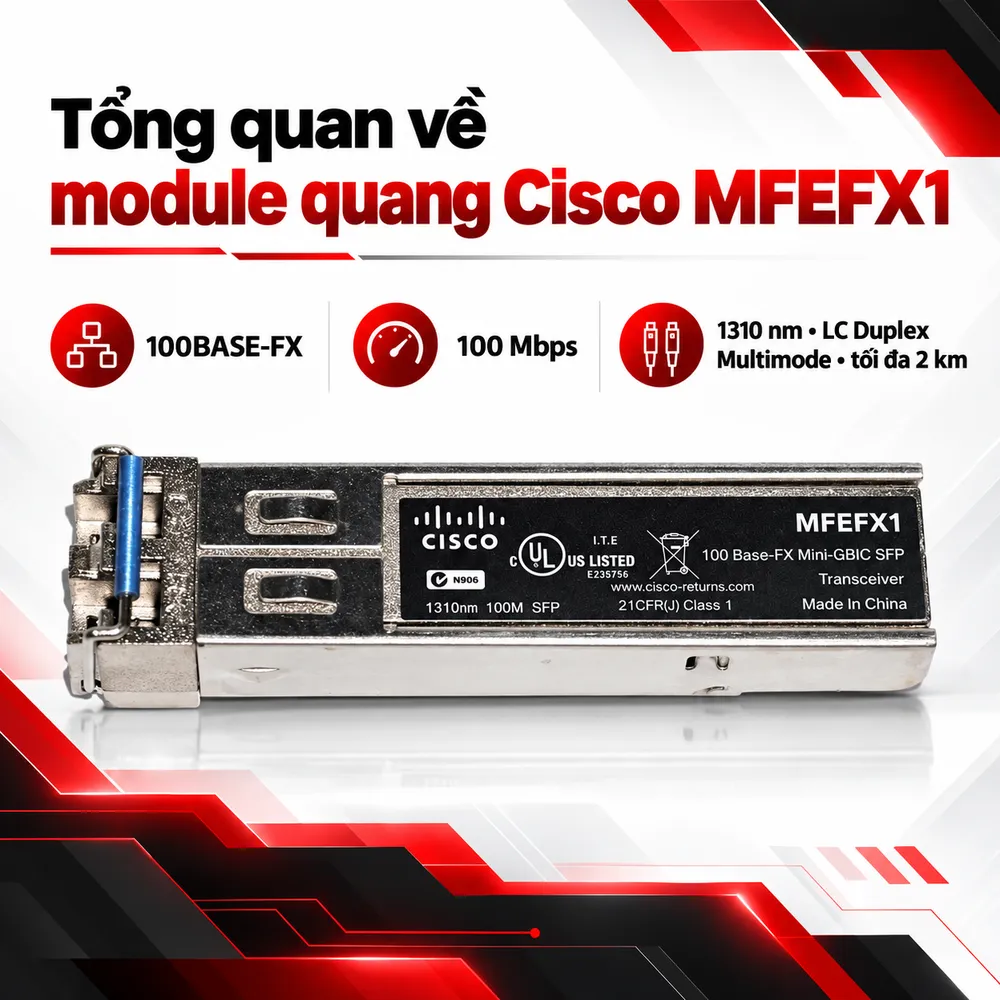

Tổng quan về module quang Cisco MFEFX1

Cisco MFEFX1 thuộc nhóm bộ thu phát quang 100BASE-FX. Module thực hiện giao tiếp quang tại cổng Ethernet của thiết bị, truyền dữ liệu trên sợi multimode. Hai đầu tuyến cần bộ thu phát có thông số phù hợp để hình thành liên kết giữa các switch hoặc thiết bị được hỗ trợ. Thiết kế SFP nhỏ gọn, có khả năng cắm nóng trên thiết bị hỗ trợ. Tuy nhiên, không phải khe SFP nào cũng chấp nhận module 100 Mbps.

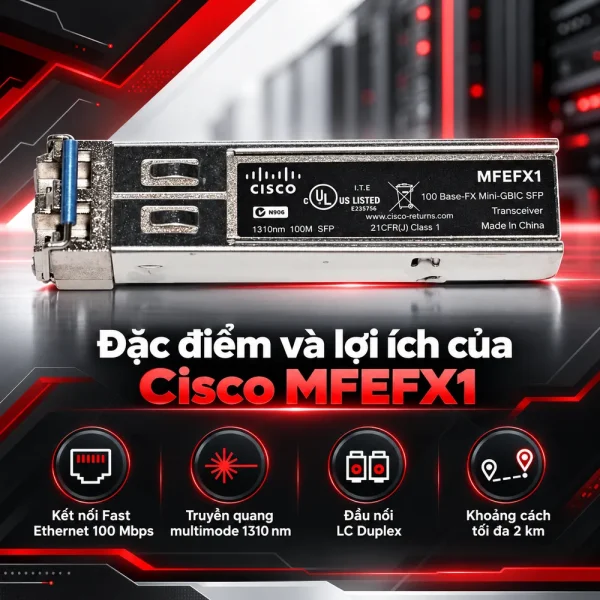

Đặc điểm và lợi ích của Cisco MFEFX1

Truyền Ethernet trên cáp quang multimode

MFEFX1 mở rộng đường Fast Ethernet trên hạ tầng quang. Trong khi liên kết Ethernet đồng thông dụng giới hạn ở 100 m, Cisco công bố phạm vi quang đến 2 km. Khoảng cách thực tế còn phụ thuộc suy hao sợi, đầu nối, mối hàn và bộ thu phát ở đầu đối diện.

Giao diện LC Duplex dễ nhận biết

Cổng LC Duplex gồm hai vị trí quang riêng cho chiều phát (TX) và chiều nhận (RX). Khi đấu nối, cần đảm bảo sợi phát ở đầu thứ nhất đi đến cổng nhận ở đầu thứ hai và ngược lại. Nếu hai đầu đều đấu TX với TX hoặc RX với RX, liên kết sẽ không lên dù module được cắm đúng khe. Dây nhảy và tuyến cáp phải thuộc loại multimode phù hợp. Không dùng dây single-mode chỉ vì đầu cắm cũng là LC.

Thiết kế dạng SFP linh hoạt triển khai

Người quản trị có thể bố trí module tại các cổng SFP được thiết bị chấp nhận, thay vì phải dùng cổng quang cố định. Khi mở rộng hệ thống, việc lựa chọn Module Quang SFP cần dựa trên tốc độ cổng, chuẩn Ethernet, loại sợi và danh sách module tương thích do nhà sản xuất thiết bị mạng công bố.

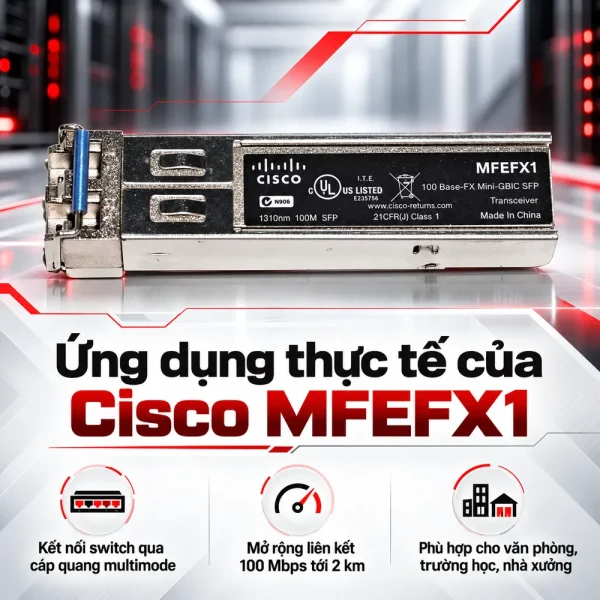

Ứng dụng thực tế của module Cisco MFEFX1

Trong văn phòng, MFEFX1 dùng để nối các tủ mạng qua tuyến 100 Mbps khi khoảng cách vượt phạm vi cáp đồng. Trường học hoặc công trình nhiều khối có thể dùng module giữa các phòng kỹ thuật nếu băng thông đáp ứng yêu cầu. Ở nhà xưởng, tuyến multimode giúp kết nối các vị trí xa nhau mà không kéo cáp đồng dài. Dù sợi quang không dẫn điện, hệ thống vẫn cần nguồn cấp và biện pháp bảo vệ phù hợp. MFEFX1 cũng phục vụ bảo trì hạ tầng Fast Ethernet hiện hữu. Đây không phải module Gigabit: nếu uplink cần 1 Gbps để gom nhiều luồng dữ liệu, phải chọn module và cổng phù hợp.

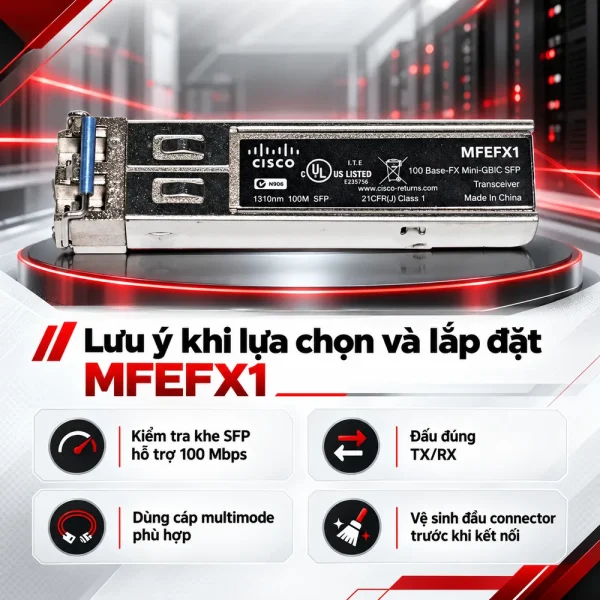

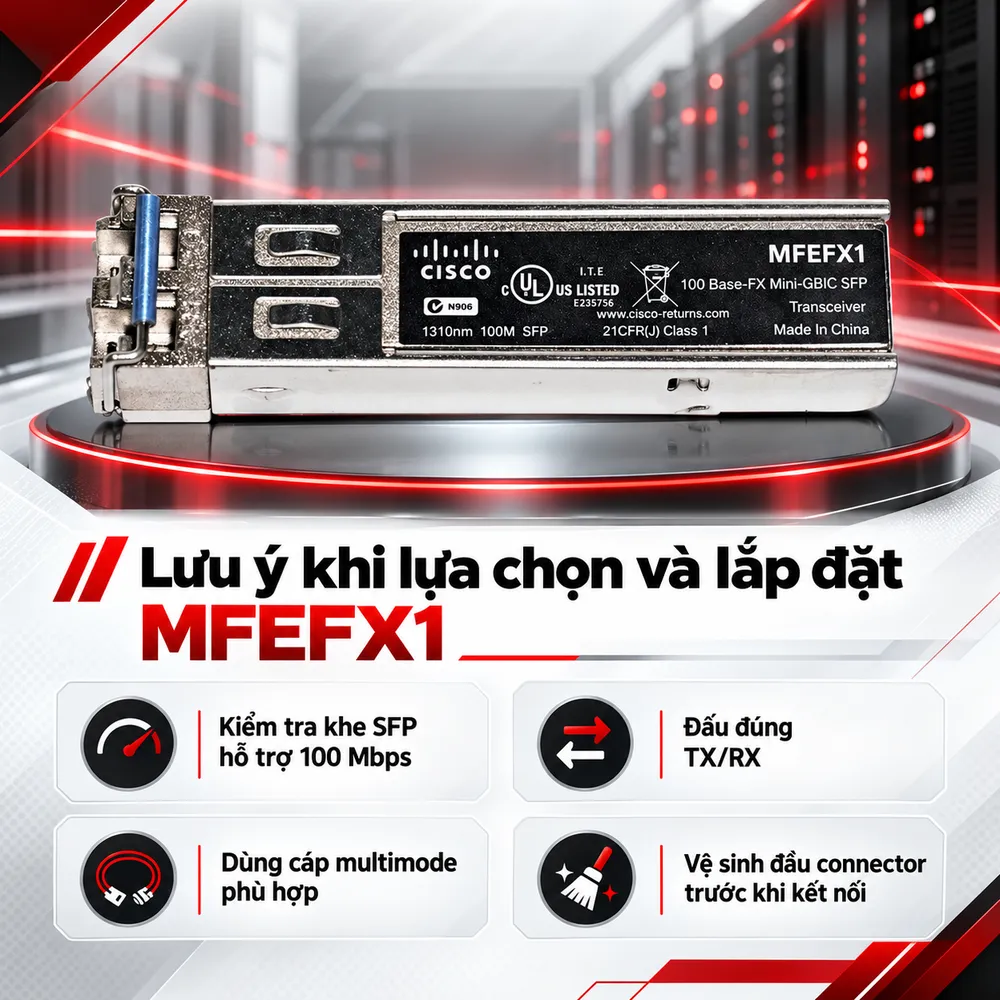

Lưu ý khi lựa chọn và lắp đặt MFEFX1

Trước tiên, kiểm tra model switch, phiên bản phần cứng và tài liệu tương thích của cổng SFP. Một số khe SFP chỉ vận hành ở 1 Gbps, không chấp nhận module 100 Mbps. Việc cùng dùng kiểu cắm SFP không bảo đảm thiết bị nhận diện module hoặc thiết lập được đường truyền. Đối với converter của hãng khác, cũng cần xác minh danh sách module được hỗ trợ, không mặc định tương thích. Tiếp theo, kiểm tra cả hai đầu tuyến về tốc độ 100BASE-FX, bước sóng, loại sợi và đầu nối. Độ dài tuyến phải nằm trong giới hạn kỹ thuật, đồng thời suy hao thực tế phải đáp ứng ngân sách quang của hai bộ thu phát. Nếu thiết bị không lên liên kết, hãy kiểm tra hướng TX/RX, vệ sinh đầu connector, tình trạng dây nhảy và cấu hình cổng trước khi kết luận module hỏng. Khi thao tác, không nhìn vào cổng quang đang phát, đậy nắp đầu chưa kết nối và tuân thủ bán kính uốn cáp. Lắp hoặc tháo module theo quy trình bảo trì của hệ thống. Ở giai đoạn khảo sát, cần ghi nhận loại sợi, chiều dài, số điểm nối và suy hao đo được. Khoảng cách công bố là giới hạn trong điều kiện phù hợp, không thay thế việc kiểm tra đường truyền. Nếu tuyến có nhiều adapter hoặc mối hàn, nên đo suy hao trước khi lắp đặt.

Tư vấn chọn Cisco MFEFX1 tại HulaTech

Trước khi đặt hàng Cisco MFEFX1, cần xác định mã switch hoặc converter, chiều dài tuyến, loại cáp và module đầu đối diện. HulaTech hỗ trợ đối chiếu yêu cầu kỹ thuật, kiểm tra phương án sử dụng và tư vấn báo giá theo nhu cầu triển khai.
